Вся конструкция затягивается с помощью большого газового ключа (регулируемого). В народе это называется "шведка". Собранное устройство устойчиво и долговечно. Сантехники утверждают, что вероятность разрыва трубы выше, чем у фитинга Gebo.
Описание и определение размеров фитингов Gebo для металлических и стальных труб
При ремонте или монтаже стальных труб не всегда есть возможность выполнить резьбовое или сварное соединение. Причины – небольшое пространство, труба близко к стене или полу. Решение – муфта Gebo на металлическую трубу, в которой соединение осуществляется путем сжатия. Перед выбором и установкой рекомендуется ознакомиться с ассортиментом продукции Gebo, техническими и эксплуатационными характеристиками.
Компания Gebo Armaturen GmbH, Германия, производит компрессионные фитинги. Компания первой использовала принцип безрезьбового соединения стальных труб. Однако, в отличие от своих пластиковых аналогов для ботинок, материалы компонентов должны были выдерживать высокое давление и быть механически прочными. Именно поэтому оригинальные трубки Gebo не изготавливаются из латуни и ее сплавов. Они не обеспечивают требуемой надежности.
Материалы компонентов фитингов Gebo:
- ковкий чугун. Из него отлиты корпус муфты и компрессионная гайка.
- Оцинкованная сталь. Из нее изготавливаются зажимное кольцо и зажимная гайка.
- Использование резины NBR. Требуется для кольцевого уплотнения. Его особенностью является устойчивость к относительно высоким температурам.
Стальные компоненты подвергаются горячему цинкованию для повышения их устойчивости к тепловому удару. Это соответствует стандарту EN 10242. Все детали инертны к внешним воздействиям; их можно использовать для прокладки водопроводов. Однако существуют ограничения по максимальной температуре среды. Существует отдельная категория моделей, предназначенных для газовых труб. Они отличаются формой уплотнительного кольца. Это обеспечивает лучшую герметизацию соединения.
Интересный факт: в отличие от стали, ковкий чугун не ржавеет и обладает свойством поглощать периодические вибрации. Это обеспечивает надежность соединения в системах с переменным давлением и подъемом жидкости.
Что входит в комплект муфты Gebo?
Прежде всего, необходимо знать, как стальной безрезьбовой фитинг создает надежное соединение в трубах. Принцип заключается в создании давления между деталями при затягивании компрессионной гайки. Для проведения процедуры необходим газовый или разводной ключ. Это упрощает монтаж, позволяя проводить его в ограниченном пространстве.

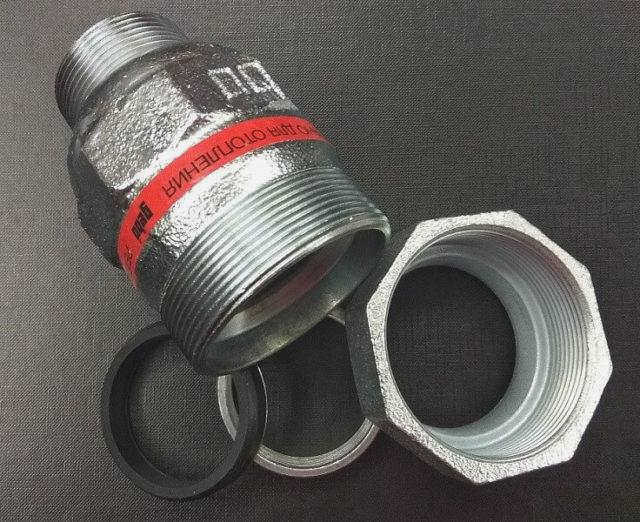

Компоненты фитингов Gebo для металлических труб:
- Корпус муфты. В зависимости от конструкции, зажимные детали располагаются с одной или с обеих сторон. Альтернативным способом крепления с трубой является резьбовое соединение.
- Зажимная гайка. Устанавливается на основной раструб трубы, необходима для фиксации соединения на трубе.
- Компрессионное кольцо. Обеспечивает герметичность соединения.
- Компрессионное кольцо. Коническое в сечении и разъемное, чтобы диаметр изменялся при сжатии.
- Уплотнительный контур. Изготавливается из резины и необходим для обеспечения сжатия между гайкой и компрессионным кольцом.
Трубопроводы: определение, что это такое, размеры и диаметр, характеристики
К трубопроводам высокого давления в нефтяной промышленности предъявляются жесткие требования. Они должны выдерживать значительные нагрузки, иметь длительный срок службы.
Преимуществом этого является возможность замены компонентов. Это позволяет использовать муфту Gebo снова и снова. Все, что вам нужно сделать, это заменить поврежденные детали. Чаще всего требуются уплотнительное кольцо и зажимное кольцо. Корпус и гайка служат гораздо дольше.
Важно: Перед покупкой проверьте комплектность разъема. Иногда резиновая прокладка теряет свои свойства после длительного хранения.
Что такое соединитель Gebo?
Современные соединители значительно облегчают работу по фиксации. Давайте вкратце рассмотрим на примере, как выглядит коннектор Gebo и какое это полезное устройство. Этот компонент предназначен для создания компрессионного соединения между металлическими или ПВХ трубами. Такие фитинги позволяют проводить монтажные работы без использования стандартных резьбовых соединений, герметиков, уплотнительной ленты или сварочных аппаратов. Надежное и герметичное соединение создается за несколько минут с помощью стандартного гаечного ключа или разводного ключа.
Преимущества фитингов Gebo:
- Быстрый монтаж.
- Не требуется сварка.
- Не требуется нарезание резьбы.
- Простота соединения.
- Подходит для установки в ограниченном пространстве.
- Соединение является съемным.
- Соединители GEBO являются многоразовыми.
- Не требуется специальных фитингов.
Недостатки соединителей Gebo:
Читайте также: Как паять трубы ПНД – надежные и проверенные методы
- Имеются ограничения по температуре и давлению в сети.
- Рекомендуются в основном как временное решение для ремонта или монтажа труб.
- Не рекомендуется устанавливать фитинги на участках сети, где имеются значительные растягивающие напряжения.
- Относительно высокая стоимость.
Муфта Gebo – устройство
Выгодная конструкция позволяет использовать муфты многократно и заменять компоненты в случае износа. Корпус и сальниковая гайка являются наиболее прочными компонентами соединителя. Перед покупкой необходимо проверить муфты на наличие дефектов и качество уплотнений и резьбы. Трубопроводная арматура Gebo состоит из следующих компонентов:
Gebo/GEBO
Опубликовано 09.04.2010 в Сантехника, Фитинги и аксессуары
Муфта Gebo поможет вам соединиться с железной трубой без необходимости нарезать резьбу. Бывают случаи, когда альтернативы такому соединению нет. Например, если труба старая и нарезать резьбу рискованно.
GEBO или GEBO ARMATUREN GMBH – название производителя компрессионных фитингов, то есть фитингов, с помощью которых железные трубы можно соединять путем обжима. Производится в Германии.

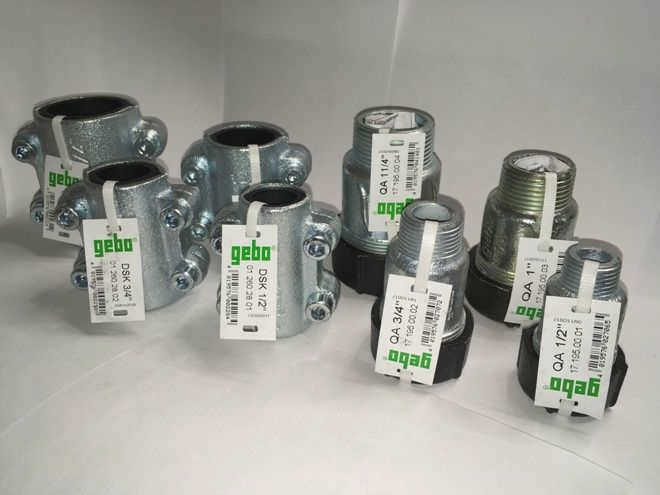

Выглядит он следующим образом:
На фото устройство уже прослужило несколько лет на стояке холодной воды, резиновое уплотнение за это время не испортилось и осталось таким же гибким, как в новом фитинге.
Я устанавливаю такие соединения при срочном ремонте и невозможности нарезать резьбу. Соединение достаточно надежное. При правильном монтаже нет никаких сомнений в его "честной" исправности.
Эти фитинги бывают с различной резьбой: наружной, внутренней, тройниками, муфтами и имеют разные диаметры. Существуют даже "фитинги-вампиры" – устройства, с помощью которых можно подключиться к основной трубе, просверлив в ней отверстие.
В этом материале мы рассмотрим только прямые фитинги, так как это позволит вам понять, как они работают.

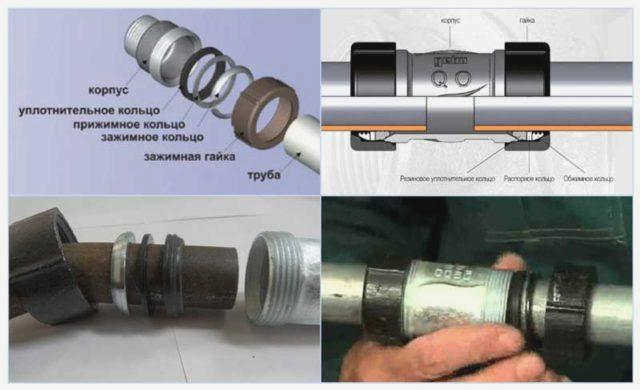

Разболтовка: пример схемы, найденной в Интернете:
Как видите, все достаточно просто. Пример монтажа: На первой фотографии видно, как шаровой кран уже прикручен. На второй фотографии переходная муфта для полипропиленовой трубы уже прикручена к запорному вентилю.
Читайте также: Запорный шаровой кран в Москве
Кое-что об установке.
При установке этого устройства необходимо очистить трубу от каски и всего, что не является трубой. Порядок расположения всех колец должен строго соблюдаться: на трубу надевается большая гайка, затем коническое зажимное кольцо, затем плоское зажимное кольцо и резиновая прокладка, и только потом корпус. Затем с помощью большого разводного ключа все затягивается.
