Мультиметр цифровой как пользоваться м830в

Эта характеристика измеряется только при последовательном подключении тестера к цепи и включении питания. Большинство приборов дают показания тока до 10 А, поскольку более высокие значения редко используются в быту.

Для проведения измерения необходимо обеспечить разрыв в цепи. Дальнейшие действия выполняются в соответствии с приведенной ниже схемой:

Инструкция по эксплуатации цифрового мультиметра M830B

Мультиметр – это комбинированный прибор, используемый для измерения электрического сопротивления, напряжения и тока. Существует 2 типа таких приборов: цифровой и аналоговый. Они используются электриками и инженерами-электронщиками. M830B – самый популярный мультиметр, простой в использовании и эксплуатации. В этой статье вы найдете полный обзор его основных характеристик и функций, а также руководство по эксплуатации.

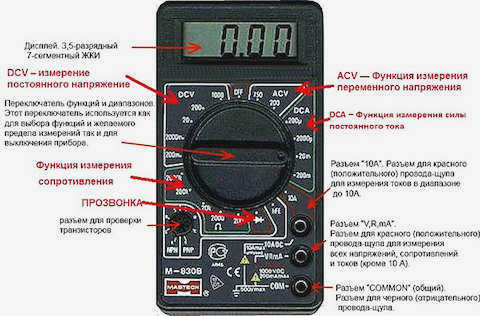

Технические характеристики

Мультиметр M830B – это простой многофункциональный прибор. Позволяет проводить комплексные измерения электрических параметров, испытания на непрерывность и ВЧ-непрерывность. Оснащен 31/2-разрядным жидкокристаллическим дисплеем. Особенности прибора:

1. Скорость измерения 2 в секунду.
2. Максимальное измерение постоянного напряжения до 1000 В.
3. Переменного тока до 750 В.
4. Измерение тока до 10 А.
5. Диапазон частот переменного тока от 40 до 400 Гц.
6. Измерение сопротивления от 0,1 Ом до 2 МОм.
7. Входное сопротивление 1 МОм.
8. Оснащен индикатором заряда батареи.
9. Возможность тестирования диодов через гнездо на корпусе.
10. Поставляется с батареей 9 В типа "Крона".
11. Размеры 138×69×31 мм.
12. Вес около 170 г.

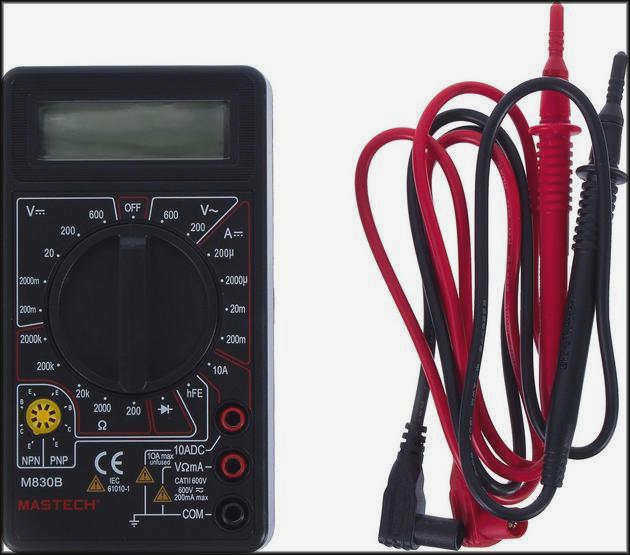

Поставляется с 2 щупами, инструкцией по эксплуатации, батареей.

Основные принципы работы

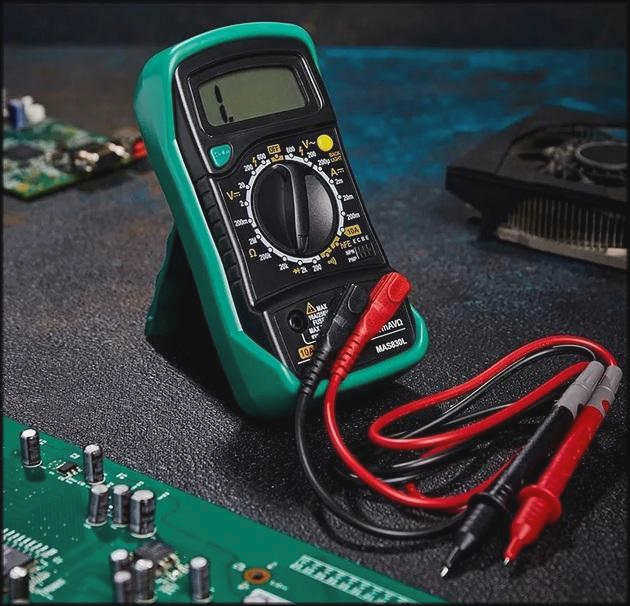

При использовании мультиметра Mastech модели MAS830L необходимо учитывать следующие правила:

• Перед открытием прибора отсоедините измерительные щупы от рабочей цепи;
• Для обеспечения надлежащей защиты используйте предохранители с правильной силой тока и напряжением;
• не эксплуатируйте устройство с открытой или незакрытой задней крышкой;
• Не используйте абразивные материалы или растворители для очистки прибора.

При эксплуатации мультиметра Mastech MAS830L следует помнить о следующих моментах:

1. Не превышайте максимальные значения для данного предела измерения.
2. Не поворачивайте переключатель типа, когда щупы подключены к электрической цепи.
3. Не прикладывайте напряжение выше 600 В относительно земли.
4. Если порядок измеряемого параметра неизвестен, установите переключатель на максимальный предел.
5. Перед переключением переключателя типа измерения отсоедините щупы.
6. При измерении параметров в телевизионных приемниках следует помнить о наличии опасных напряжений. Они превышают максимально допустимые значения для данного устройства.
7. Соблюдайте осторожность при измерении напряжений выше 60 В для постоянного тока и выше 30 В для переменного тока. Держите пальцы на щупах так, чтобы они находились за ограничителями.
8. При измерении транзисторных гнезд убедитесь, что щупы отсоединены от системы.
9. Не измеряйте сопротивление в цепи под напряжением.

Использование цифрового мультиметра по назначению

Чтобы измерить переменное напряжение в цепи с помощью мультиметра, подключите красный щуп к разъему VΩmA, а темный щуп – к COM. Затем с помощью переключателя установите нужные пределы напряжения. Подключите щупы к цепи. Затем проверьте параметры, отображаемые на экране мультиметра.

Для измерения постоянного напряжения. Установите щупы так же, как и для варианта измерения переменного напряжения. Затем с помощью переключателя укажите нужный предел напряжения. Если напряжение вам неизвестно, установите его на максимально возможное значение. Затем уменьшите его до требуемого значения. Подключите щупы к цепи. На дисплее отобразятся данные и полярность красного щупа.

Для измерения сопротивления Подключите красный щуп к VΩmA, а темный щуп – к COM. Установите переключатель в соответствующее положение Ω. Затем подключите щупы к резистору. Данные появятся на дисплее. Во время проверки отключите питание от прибора и разрядите конденсаторы.

Для измерения постоянного тока. Подключите красный щуп к гнезду VΩmA, темный щуп – к COM. Установите переключатель на нужный диапазон DCA. Разомкните цепь в точке, где вы хотите измерить ток. Затем приложите черный щуп к точке с потенциалом "-", а красный щуп – к потенциалу "+". Подключите щупы к резистору. Данные появятся на экране. Во время теста отключите питание от прибора, разрядите конденсаторы. На дисплее появятся данные, полярность красного щупа.

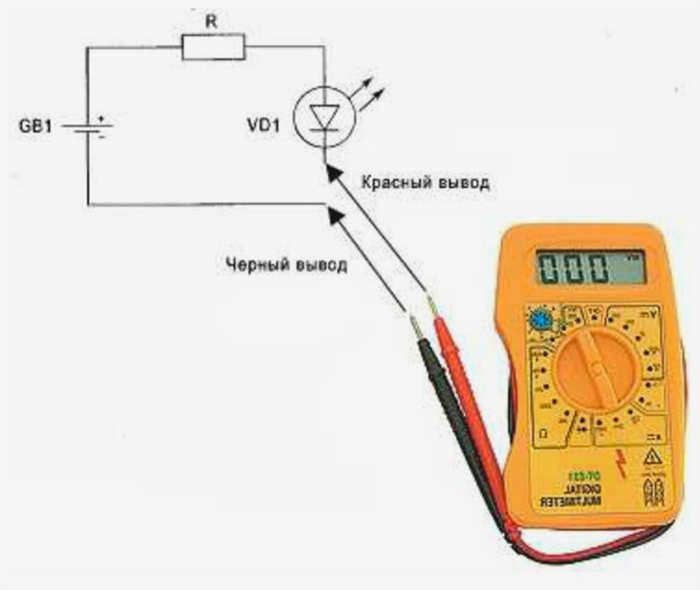

Проверьте диоды. Подключите красный щуп к разъему VΩmA, темный щуп – к COM.

Переключитесь на символ

Приложите красный щуп к аноду, а черный щуп – к катоду диода. Мультиметр покажет приблизительное падение напряжения на диоде. Если щупы перепутаны, на дисплее появится "1".

Основные операции мультиметра

Измерение напряжения

Как использовать мультиметр для измерения напряжения? Для этого установите переключатель на мультиметре в соответствующее положение. Если это напряжение в доме (переменное напряжение), установите переключатель в положение ACV. Вставьте щуп в гнезда COM и VΩmA.

В первую очередь необходимо проверить, правильно ли подключены разъемы. Если один из них ошибочно вставлен в контакт 10ADC, при измерении напряжения произойдет короткое замыкание.

Начните измерение с максимального значения на измерителе – 750 В. Полярность щупов совершенно не имеет значения. Нет необходимости касаться черным щупом нуля, а красным щупом – фазы. Если на дисплее отображается гораздо меньшее значение и перед ним стоит "0", это означает, что вы можете переключиться в другой режим для получения более точного измерения, с меньшей шкалой уровня напряжения, которое может измерить мультиметр.

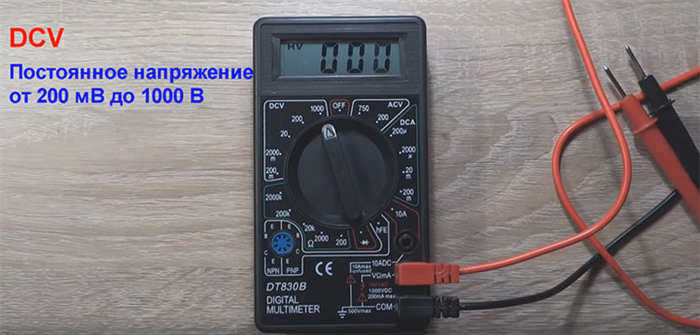

При измерении постоянного напряжения (например, автомобильной проводки) переключитесь в режим DCV.

Измерение также следует начинать с самой высокой шкалы, постепенно уменьшая шаги измерения. При измерении напряжения щуп следует подключить параллельно измеряемой цепи, но при этом убедитесь, что вы касаетесь только изолированной части щупа, чтобы избежать удара током. Если на дисплее отображается отрицательное значение напряжения, полярность может быть обратной.

ПРЕДУПРЕЖДЕНИЕ: при проведении измерений напряжения всегда убедитесь, что шкала мультиметра установлена правильно. Если вы начнете измерять напряжение при включенном переключателе DCA, т.е. измерять ток, вы легко можете вызвать короткое замыкание прямо на руки!

Безопасность при работе с мультиметром

• ⚡Не проводите измерения во влажных помещениях
• ⚡не изменяйте диапазоны измерения во время измерения
• ⚡не измеряйте значения напряжения или тока, превышающие те, на которые рассчитан мультиметр.
• ⚡Используйте щупы с исправной изоляцией.

Я надеюсь, что этот материал помог вам ознакомиться с основными принципами работы мультиметра. Это поможет вам безопасно и эффективно использовать его во время ремонта.

Как установить правильный режим

Неправильная установка переключателя может привести к неисправности прибора и необходимости его ремонта. Первое, что необходимо сделать перед началом измерений, – определить силу тока, протекающего через провода. Постоянный ток в батареях, аккумуляторах или источниках питания, переменный ток в бытовой электросети.

Если характер тока изначально неизвестен, можно использовать индикаторную отвертку:

• если индикатор не загорается ни на одном контакте – ток постоянный;
• В случае переменного тока индикатор отвертки появляется на фазе, на нуле индикатор отсутствует.

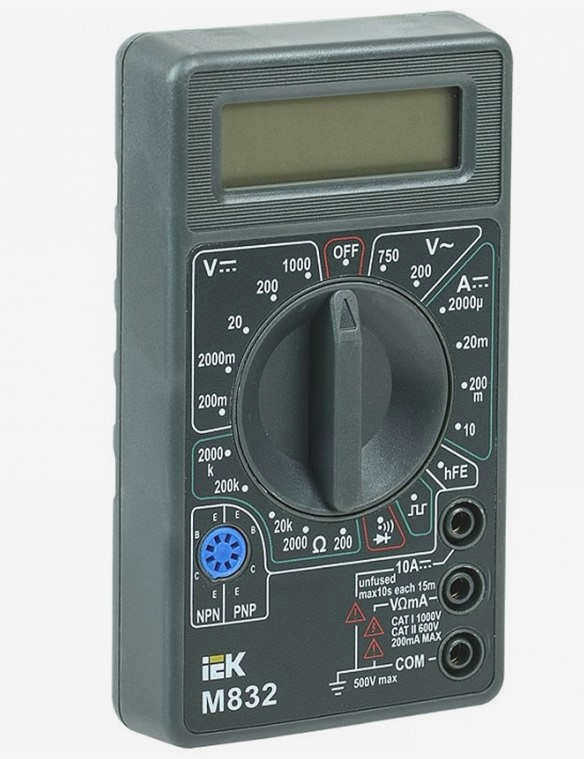

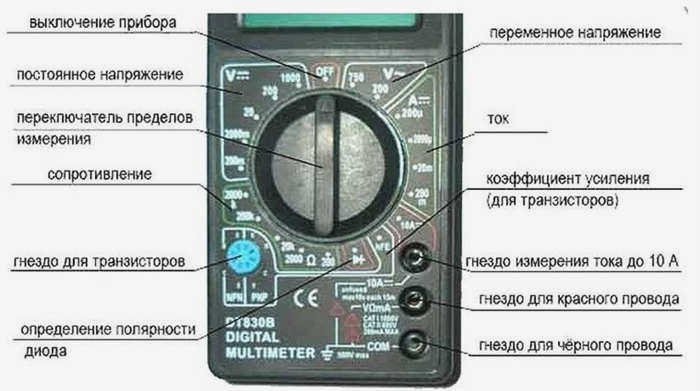

Второй шаг – выбрать часть сектора для искомой характеристики. Стандартные символы:

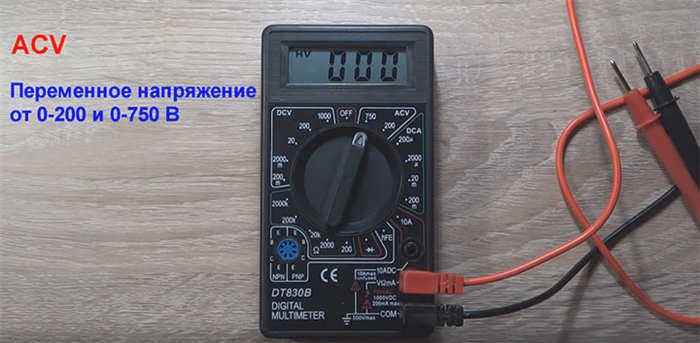

• ACV или V ~ – переменное напряжение;
• DCV или V ~ – постоянное напряжение;
• DCA – постоянный ток;
• Ω – сопротивление;
• hFE – коэффициент усиления транзистора;
• diode sign – режим тестирования диодов.

Следующий шаг – установка диапазона измерений. Когда ток неизвестен, переключатель устанавливается на максимальное значение. Если ток окажется больше ожидаемого, это поможет избежать неисправности. Так, для стандартного переменного напряжения 220 В предел устанавливается на 600 или 750 В.

Как правильно пользоваться мультиметром: инструкция для чайников

Давайте рассмотрим, как измерить некоторые электрические характеристики.

Потенциал

Алгоритм определения напряжения:

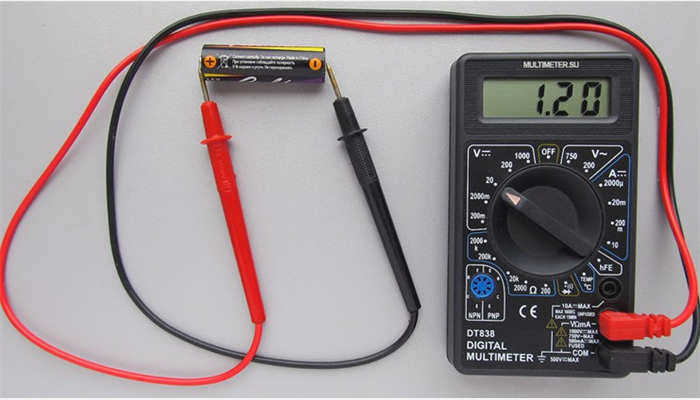

1. Установите режим ACV или DCV в нужном диапазоне.
2. Подключите черный провод к разъему COM, а красный – к разъему VΩmA.
3. Подключите клеммы пробника к клеммам цепи. Например, к отверстиям в розетке или к клеммам батареи.
4. Проведите измерение.

Число, отображаемое на дисплее, – это значение напряжения в вольтах. Знак "минус" указывает на то, что полярность была изменена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать с помощью кнопки HOLD. Это полезно в случае большой цепочки измерений.

Ток

Эта характеристика измеряется только при последовательном подключении тестера к цепи и включенном питании. Большинство приборов могут определять ток до 10 А, так как более высокие значения редко используются в быту.

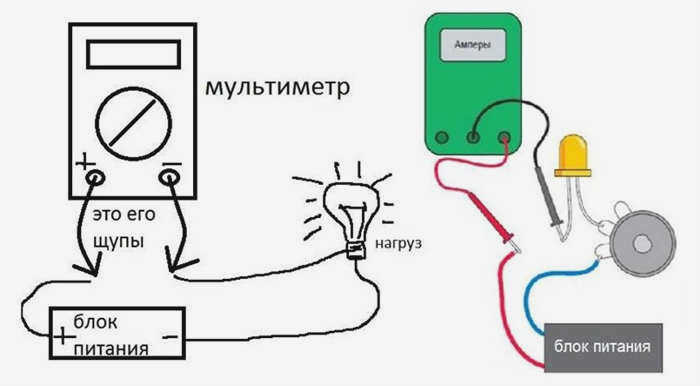

Для проведения измерений необходимо организовать разрыв цепи. Действуйте следующим образом:

1. Черный щуп к разъему COM.
2. Красный щуп к разъему до 200 мА или 10 А.
3. Слегка коснитесь контактов кончиком щупа.
4. Считайте значение напряжения с дисплея.

Будьте осторожны, чтобы не получить удар током при прикосновении к оголенным проводам.

Сопротивление

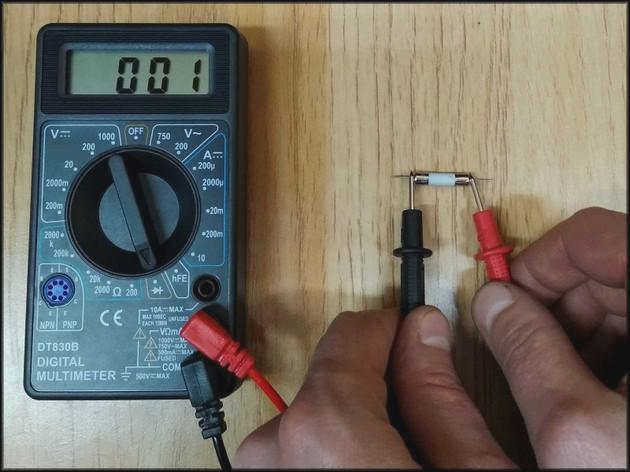

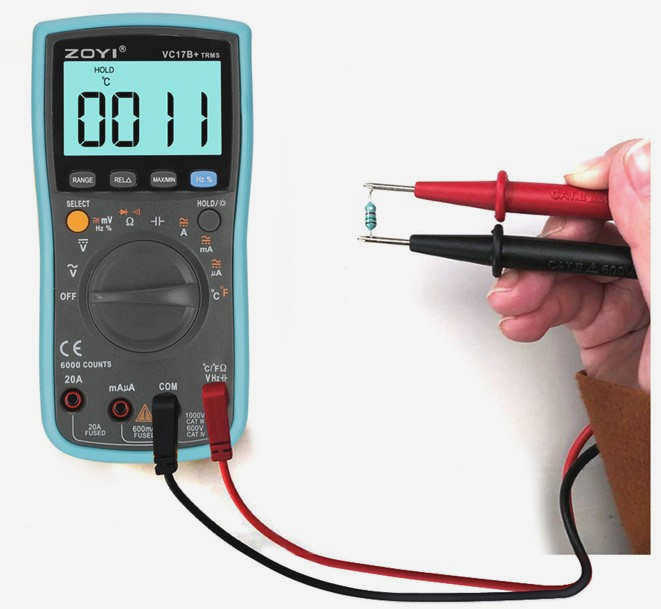

Эта характеристика может быть измерена без подключения к источнику питания. Проверяемый компонент просто замыкается между двумя щупами. Если проводимость отсутствует, на дисплее отображается единица.

Действуйте следующим образом

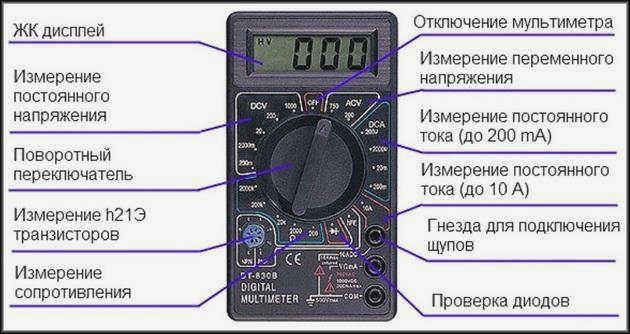

Режимы работы

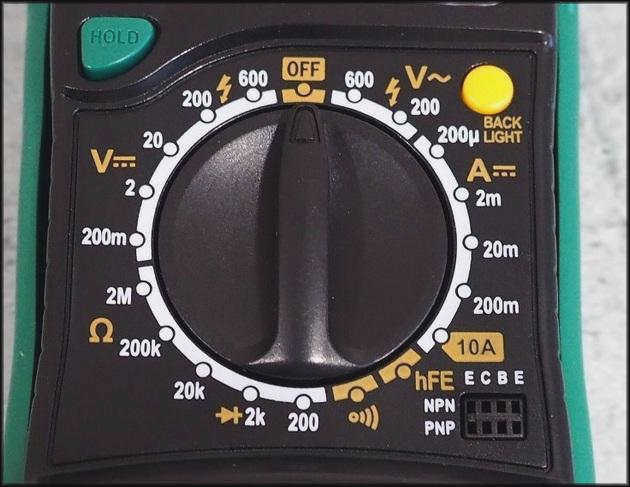

Установите желаемый режим работы, установив переключатель в соответствующий сектор:

• DCV. Кроме того, он разделен на пять диапазонов. Данный сектор предназначен для измерения постоянного напряжения в диапазоне 0-500В. Максимальное напряжение встречается нечасто, например, при ремонте телевизора. Когда переключатель установлен на 500 В, в левом верхнем углу дисплея появится значок предупреждения HV, указывающий на максимальный уровень и необходимость внимания и осторожности. Если значение напряжения заранее неизвестно, переключение осуществляется из максимального положения с постепенным переходом к более низким значениям. Невыполнение этого требования может привести к неточным показаниям или выходу из строя оборудования.
• ACV. Предназначен для измерения переменного напряжения. Диапазон разделен на две части – 200В и 500В. При использовании диапазона 220-380В необходимо соблюдать особую осторожность. Процедура такая же, как и в предыдущем секторе DC.
• DCA. Этот сектор имеет функцию миллиамперметра и предназначен для измерения малых постоянных токов. Не рекомендуется использовать этот сектор без необходимости и следует соблюдать осторожность при измерении больших токов. В этом случае не следует тестировать цепь более нескольких секунд.
• hFE. Этот сектор измеряет транзисторы с диодом и проверяет наличие пробоев или разомкнутых цепей. Компоненты проверяются независимо от их проводимости. Ножки транзисторов должны быть помещены в соответствующие гнезда, указанные на специальной панели.
• Диодный сектор. Если диод находится в хорошем состоянии, отображается падение напряжения в прямом направлении в диапазоне 400-700 мВ. Для обратного направления используется бесконечность. Если диод неисправен, значение, близкое к нулю, указывает на неисправность, а значение, близкое к бесконечности, – на отказ.
• Сектор OM. Используется для измерения сопротивления. Диапазон измерений составляет 200-2000000 Ом. При проведении точных измерений необходимо учитывать неточность китайского мультиметра и его чрезмерную чувствительность. Необходимо учитывать сопротивление, которое создается при замыкании щупов. Это особенно важно при измерении слишком малых сопротивлений.

Измерение основных параметров

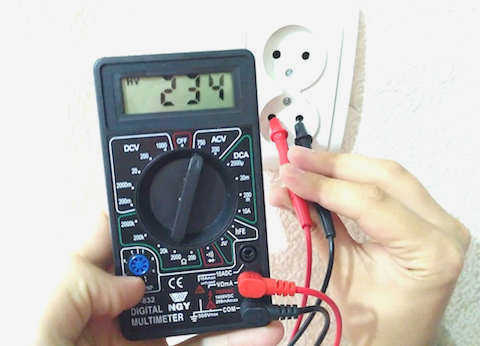

Измерительный прибор DT-830B лучше всего иллюстрирует ежедневное измерение наиболее часто используемых параметров. Вы можете начать с измерения напряжения сети 220 В.

Первым шагом является установка ожидаемого предела измерения. Значение '200' не подходит, поэтому следует использовать значение '750'. Зонд вставляется в соответствующие гнезда, после чего достаточно коснуться двух контактов в гнезде. Результат будет отображен на экране.

Если DT830B измеряет постоянное напряжение, на дисплее может появиться знак минус. Он появляется не всегда, так как зависит от потенциала черного провода, подключенного к гнезду COM. Знак минус появляется, когда черный провод имеет положительный потенциал, что указывает на обратную полярность.

Довольно часто необходимо определить, куда относится провод, т.е. определить фазу и ноль. В этом случае одним щупом касаются любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно касается проводников кабеля, фазу которого мы хотим определить. Если коснуться фазного проводника, на экране появится результат между 220 и 240 В.

Если металлические поверхности заземления отсутствуют, для проверки используется другой метод. Держа один щуп в руке, другим щупом поочередно касайтесь проводников кабеля. В этом случае мультиметр покажет 60-240 В, что также свидетельствует о наличии фазы. Разница в показаниях зависит от обуви и поверхности, на которой стоит испытуемый.

Можно не опасаться поражения током, так как DT имеет высокое внутреннее сопротивление. Самое главное – избегать прикосновения к открытым частям датчика, участвующим в поиске фазы. При проведении этой проверки следует быть предельно внимательным и осторожным.
