N и l где фаза и ноль

Если вы обнаружили, что все провода одного цвета или цвет маркировки фазы/заземления отличается от вышеуказанного, вы можете использовать цветную липкую ленту или термоусадочную трубку для их маркировки.

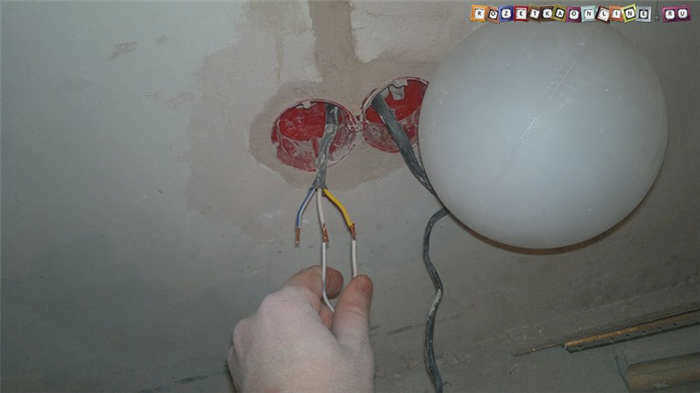

Какими цветами обозначаются фаза и земля в электропроводке

При монтаже электропроводки и электрических щитов очень важно, чтобы цвет изоляции проводов был выполнен в соответствии с правилами. Это ускоряет монтажные работы и облегчает поиск и устранение неисправностей. Цветовая маркировка показывает, какой провод является фазным, а какой – нулевым или заземляющим.

Несмотря на преимущества использования такой маркировки, ее следует применять только в том случае, если она выполнена самостоятельно или квалифицированным электриком. В других ситуациях необходимо проверить какого цвета фаза в данном электрическом щитке. Для этого с помощью мультиметра или тестера проверьте напряжение на проводах от автоматических выключателей и других защитных устройств.

Цветовая кодировка кабелей Маркировка на соединениях и клеммных колодках в распределительных коробках может отличаться на разных кабелях, поэтому их можно проверить на других участках сети таким же образом или путем визуального осмотра.

Цвет маркировки заземления фаза-нейтраль

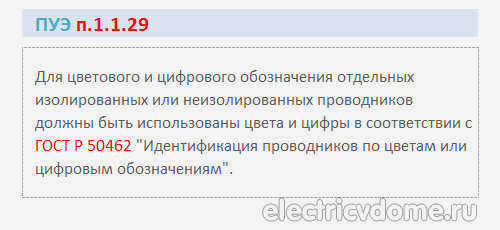

Производители кабелей и проводов выпускают кабели и провода с изоляцией разного цвета. Цвет заземляющих проводников фаза-нейтраль выбирается не по желанию проектировщиков, а в соответствии с требованиями ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается с использованием трехжильных проводников, каждый из которых имеет свое назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая кодировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря многоцветной оболочке нет необходимости проверять каждый участок кабеля. Достаточно посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает монтаж и исключает ошибки при подключении розеток и выключателей.

Существует несколько распространенных ошибок, допускаемых неопытными электриками при монтаже электропроводки:

• Цвет фазы и нейтрали в кабелях разных марок, а тем более в кабелях разных лет выпуска и сделанных по разным ГОСТам, может не совпадать. Например, нулевой провод в одном кабеле черный, а заземляющий – в другом. Поэтому, соединяя кабели разных марок, обращайте внимание не на цвет изоляции отдельных жил, а на их назначение в кабеле.
• Если существует несоответствие между расхождения в цветовой маркировке отдельные проводники должны быть помечены изоляцией или термоусадочной трубкой соответствующего цвета. Если их нет в наличии, допустимо обозначить их маркером на куске ПВХ-трубы и поместить его на конец кабеля.
• Невозможность резервирования кабеля при прокладке. Эта проблема не относится к цветовой маркировке, но это не умаляет ее важности.

Недостаточная длина приводит к плохому контакту в выключателе, особенно модульном, и после того, как клемма и конец провода прогорят, его придется удлинять.

Цветная маркировка проводов

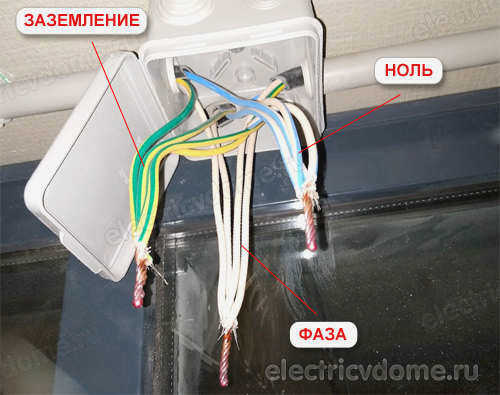

Действительно, самый простой способ определить фазный, нулевой и заземляющий провод электрического кабеля – это посмотреть на цветовую маркировку и сравнить ее с принятым стандартом. Каждый проводник в современных кабелях, используемых в электроустановках, а также в электрооборудовании, имеет индивидуальный цвет. Зная, какой цвет проводника соответствует какой функции (фаза, нейтраль или заземление), легко выполнить последующий монтаж.

Зачастую этого достаточно, особенно при монтаже в новых зданиях или местах с достаточно новой проводкой, выполненной профессиональными, компетентными электриками в соответствии со всеми современными правилами и стандартами.

В нашей стране, как и во всей Европе, действует стандарт IEC 60446 2004 года, который строго регламентирует цветовую маркировку электрических проводников.

В соответствии с этим стандартом для плоской электропроводки:

рабочая нейтраль (нейтраль или нейтраль) – Синий или сине-белый проводник

защитная нейтраль (заземление) – зеленый/желтый провод

Фаза – – Все остальные цвета, включая черный, белый, коричневый, красный и т.д.

Теперь, когда вы знакомы со стандартом цветовой кодировки проводки, вы сможете легко определить, какой провод выполняет ту или иную функцию. Это касается большинства случаев, исключение составляют провода для выключателей, автоматических выключателей и т.д. из-за принципиально иной схемы расположения этих электрических устройств.

Если цвета проводов не полностью соответствуют IEC 60446 2004, если установка старая, если монтажники, возможно, установили провода неправильно или даже небрежно, если использовалась другая цветовая маркировка, то можно использовать практический метод идентификации фазных и нулевых (рабочих и защитных) проводов.

Как самостоятельно определить фазу, нейтраль и землю в проводах

Итак, шаг за шагом:

ОПРЕДЕЛЕНИЕ ФАЗЫ

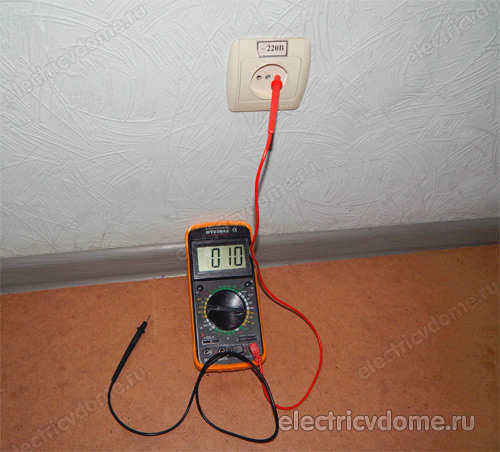

Для удобства всегда лучше сначала определить, какой провод является фазой. Мы уже писали о том, как найти фазу с помощью цифрового мультиметра, но если у вас его нет, читайте дальше.

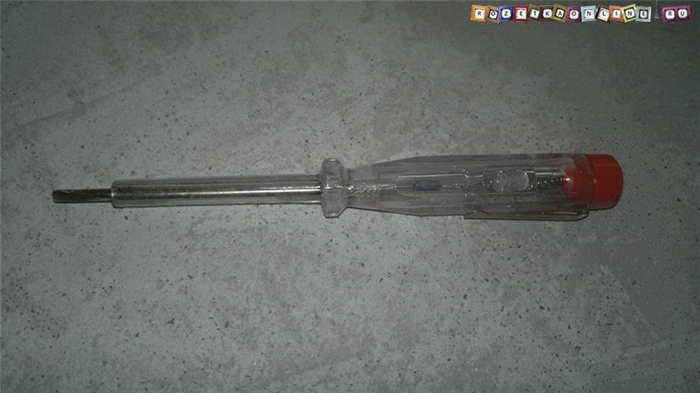

ПОИСК ФАЗЫ С ПОМОЩЬЮ ОТВЕРТКИ

Самый простой способ найти фазный провод – поискать его с помощью отвертки. Это самый простой инструмент, который должен иметь каждый домашний электрик – будь то полная электромонтажная работа, простая замена лампочки или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – когда вы прикасаетесь кончиком отвертки к проводу под напряжением и одновременно касаетесь пальцем контакта на задней стороне отвертки, индикаторная лампочка в корпусе инструмента загорается и указывает на наличие напряжения. Таким образом, можно легко проверить, какой провод является фазным.

Принцип работы индикаторной отвертки прост – внутри индикаторной отвертки находится лампа и резистор, лампа загорается, когда цепь замкнута (мы касаемся заднего контакта). Резистор защищает нас от поражения электрическим током, снижая ток до минимально безопасного уровня.

Это предпочтительный метод автономного определения фазы, и мы рекомендуем его использовать, тем более что стоимость отвертки более чем доступна. Основным недостатком этого метода является возможность ошибочного срабатывания, когда индикаторная отвертка, реагируя на передатчик, определяет наличие напряжения там, где его нет.

Обозначение фазы – L.

Сети переменного тока содержат проводники под напряжением. Их правильное название – "фаза". Это слово имеет английские корни и переводится как "линия" или "активный проводник". Фазные проводники представляют особую опасность для здоровья людей и имущества. Для обеспечения безопасной эксплуатации они покрываются надежной изоляцией.

Использование оголенных проводов под напряжением может иметь следующие последствия:

1. 1. поражение людей электрическим током. Это может привести к ожогам, травмам или даже смерти.
2. 2. возникновение пожара.
3. 3. повреждение оборудования.

Когда Маркировка электрических кабелей Фазные провода маркируются буквой "L". Это сокращение от "Line" (другое название фазных проводов).

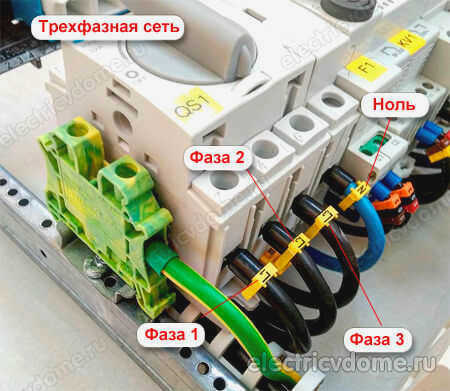

Существуют различные версии происхождения этого обозначения. Некоторые специалисты считают, что прототипом послужили слова Lead (ведущий провод) и Live (указание напряжения). Подобные обозначения также используются для указания клемм и зажимов, на которые должны быть переключены линейные провода. Например, в трехфазных сетях каждая линия также маркируется соответствующим номером (L1, L2 и L3).

Действующие национальные правила маркировки фазных и нулевых проводов в электротехнической промышленности (ГОСТ Р 50462-2009) требуют, чтобы линейные провода были помещены в коричневую или черную изоляцию. Однако на практике фазные провода могут быть белыми, розовыми, серыми и т.д. В этом случае все зависит от производителя и материала изоляции.

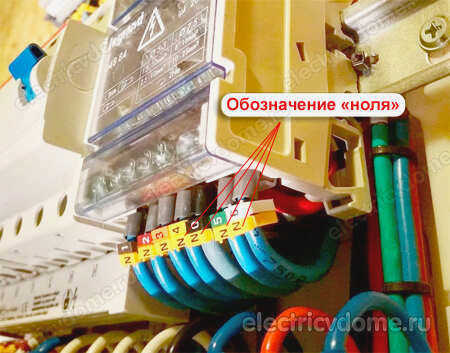

Обозначение нейтрального провода – N

Буква "N" используется для обозначения нейтрального или нулевого рабочего проводника. Это аббревиатура для термина нейтральный (перевод: нейтральный). Это общепринятый способ обозначения нейтрального проводника во всем мире. В нашей стране чаще всего используется слово zero.

Оно, вероятно, основано на слове Null. Буква 'N' на схеме обозначает контакты или клеммы, предназначенные для коммутации нейтрального проводника. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. Для обозначения цвета нейтрального проводника используется синяя или белая (бело-синяя) изоляция.

Обозначение фазного и нейтрального проводника

Чтобы полностью понять, что подразумевается под выражением "фаза и нейтраль в электричестве" необходимо использовать аналогию. Электричество удобнее всего сравнить с водой, а токоведущие провода – с трубами.

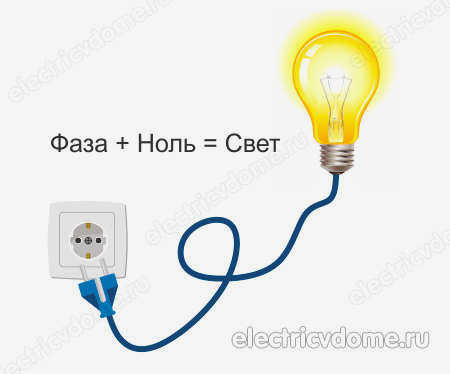

Итак, давайте представим себе следующую ситуацию. У нас есть одна труба, по которой горячая вода поступает из бака в большую кастрюлю. У нас также есть вторая труба, которая отводит избыток входящей горячей воды обратно в бак, когда кастрюля наполняется. Теперь расшифруем: первая труба – фаза, кастрюля – нагрузка, а вторая труба – ноль. Фазный ток достигает нагрузкиа по нейтральному проводу возвращается обратно. Вот и все.

Теперь представьте, что произойдет, если из-за неисправности второй трубы горячая вода не будет стекать из кастрюли обратно в бак. В этом случае кастрюля наполнилась бы очень быстро, кипяток начал бы выливаться и мог бы нас обжечь.

Чтобы избежать этого, к кастрюле следует подвести третью трубу. Эта труба будет служить аварийным выходом для поступающей воды. Тогда, если вторая отводная труба не сработает, излишки воды выйдут через третью трубу. Третья труба входит в землю в специально вырытой для этого яме. Это пример заземления.

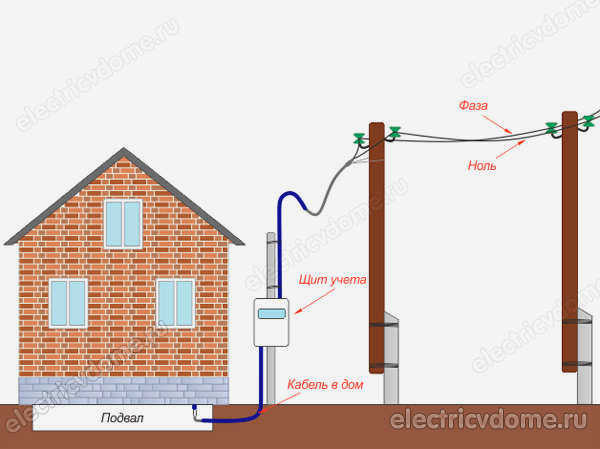

Выше мы описали работу тока в однофазной сети и функции фаз и нейтрали. функции фаз и нейтрали.. В трехфазной системе происходит то же самое, только ток течет по трем проводам одновременно и возвращается по четвертому проводу.

Из примера ясно, что фазу и ноль нельзя путать или соединять вместе. Для удобства все кабели имеют цветовую маркировку, чтобы вы могли определить, какой провод является фазным или нулевым, не используя никакого оборудования.

Внимание! Чтобы обезопасить себя, лучше проверить кабель перед началом работ, несмотря на цветовую маркировку. Очень часто по собственному незнанию неопытные электрики вообще не обращают внимания на цвет кабелей, и именно здесь кроется опасность. В этом случае действует принцип: доверяй, но проверяй!

Способы идентификации фазного и нулевого проводов

Как вы уже поняли, В электричестве фаза и нейтраль различаются с помощью цветового кода, но этот метод может быть ошибочным из-за изначально неправильного монтажа.

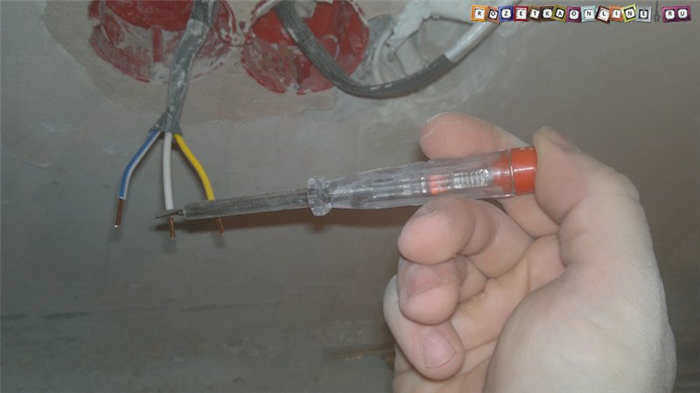

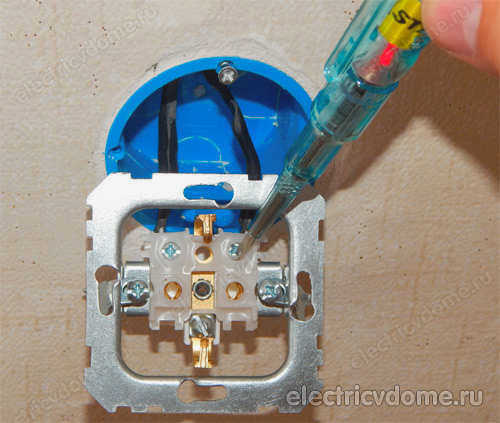

Для более точного определения фазного провода используется отвертка-индикатор. Просто прикоснитесь ею к проводам по очереди. На нулевой провод отвертка не отреагирует, но если вы коснетесь фазного провода, индикатор загорится. Если индикатор вообще не загорится, это означает, что сеть неисправна и в ней нет напряжения.

Если индикатор реагирует на оба провода, это означает обрыв в нейтральном проводе.

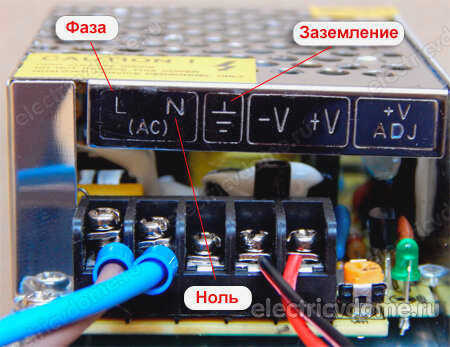

В электротехнике "фаза" обозначается латинской буквой "L", производной от "Line". Обычно это коричневый или белый провод. "Ноль" обозначается буквой "N" от Neutral. Цвет нейтрального провода обычно синий или белый с синими полосами по всей длине.

Заземляющий проводник обозначается в электротехнике как "PE". – защитное заземление. Он окрашен в желто-зеленый цвет.

Фаза и ноль в жгуте проводов

Выше мы уже объяснили, что означают фазы и нули в электропроводке и как они работают. Фаза и ноль работают в электрической системе точно так же. По фазному проводу идет ток, а по нейтральному – обратный ток.
