Кроме того, хорошей идеей будет установить розетку непосредственно под или рядом с выключателем света при входе в комнату.
Высота электрических выключателей и розеток: Как и где их устанавливать?
Расположение электрических розеток в комнатах – сложная задача, требующая точных расчетов и чертежей. Высота розеток и выключателей влияет не только на удобство использования, но и на безопасность жильцов квартиры или дома. В этом обзоре мы подробно рассмотрим стандарты и рекомендации по установке.
Стандарты размещения
В среднем человек использует до шести электроприборов в день. Бытовые приборы заполняют квартиру, а количество и расположение розеток остается неизменным. Часто домовладельцы не знают о правильной высоте расположения выключателей и розеток.
Технические нормы
Существуют строительные нормы и правила, которые рекомендуют количество и расположение электрических разъемов в помещениях. Правила ПУЭ необходимы для того, чтобы избежать возгорания электропроводки. Высота установки выключателей для системы основного освещения составляет 0,75-0,90 м над уровнем пола. Эта высота основана на среднем росте взрослых пользователей. Человек должен иметь возможность легко нажать на выключатель, не поднимая руки.
Положение 80 см считается электриками универсальным. Точка устанавливается таким образом, чтобы при закрытой двери элемент находился со стороны ручки. Такой способ предотвращает блокировку двери полотном. Запрещается давить на выключатель мебелью или бытовой техникой.
Рекомендуемая высота расположения розеток составляет от 30 до 80 см. Выбор места расположения зависит от функциональных задач помещения и общего дизайна комнаты. Низкая установка обеспечивает скрытие кабелей за мебелью и техникой, высокая установка обеспечивает удобство и безопасность использования.
Соблюдайте принцип "трех уровней"
На кухне должно быть не менее 8-12 розеток (в зависимости от размера помещения и количества приборов), и они должны располагаться на трех разных уровнях:
- Верхний уровень: Для вытяжки, телевизора и дополнительного освещения рабочей поверхности;
- Средний уровень: Для приборов, которые постоянно стоят на столешнице (чайник, кофеварка, тостер) или подключаются к сети временно (блендер, кухонный комбайн, зарядное устройство для телефона или планшета и т.д.); и для приборов, которые имеют свое постоянное место в кухонном гарнитуре (встроенная микроволновая печь, колонна). Иногда холодильник, морозильник или плита подключаются непосредственно к промежуточному уровню (для этого предусмотрена специальная розетка).
- Нижний уровень: Для встроенного холодильника, варочной панели, духовки, стиральной и/или посудомоечной машины.
Рассчитайте, сколько и каких приборов у вас будет; измерьте их или, если вы их еще не купили, проверьте в Интернете.
Не забудьте, что вокруг стола или бара должна быть розетка, желательно двойная.
Проверьте номинальную мощность всех электроприборов.
Эту информацию можно найти на задней этикетке; если вы еще не купили электроприбор, посмотрите на сайте производителя среднюю мощность для данного прибора.
Это поможет вашему электрику рассчитать нагрузку на сеть, количество распределительных коробок и толщину кабеля. Это особенно важно, если вы живете в квартире, так как на них не распространяются нормы нагрузки, предусмотренные строительными нормами для жилых помещений; если мощность сети недостаточна, вам придется обратиться в управляющую компанию и к электрикам.
Кухонные приборы обычно требуют 10-15 кВт мощности, но необходимо предусмотреть запас не менее 30-50%; это означает, что электропроводка на кухне должна быть рассчитана примерно на 20 кВт – это защищает как от риска короткого замыкания, так и от скачков напряжения, которые могут привести к перегоранию приборов.
Расположение настенных розеток
Схема электропроводки – это графическое изображение расположения розеток, приборов и мебели на кухне. Эта иллюстрация гарантирует, что помещение красиво оформлено и безопасно подключено.
Схему розеток для встроенной или отдельно стоящей техники на кухне следует подготовить заранее, после того как будет подготовлен и согласован план расстановки мебели. Рисунок составляется таким образом, чтобы было удобно пользоваться всеми подключаемыми электроприборами.
Схема может быть нарисована на плане кухни или на внутренних стенах помещения. В любом случае сначала намечаются контуры мебели и приборов. Затем отмечаются расстояния и места установки розеток. Указывается назначение и сила тока каждого источника питания. После завершения работы планы переносятся на конструкцию дома.
Уровни расположения розеток
Правило трех уровней лучше всего подходит для кухонь. Этот метод предполагает установку розеток следующим образом:
- Вдоль нижней линии для подачи электричества к крупным бытовым приборам. Эти розетки устанавливаются близко к полу.
- Вдоль средней линии для питания мелких и средних бытовых приборов. Эти розетки образуют самую большую группу на кухне. Они устанавливаются над столешницей.
- На верхней линии для обеспечения электроэнергией небольшого количества приборов. К ним относятся вытяжки и светильники с отдельным источником питания.
При определении высоты электрических розеток учитывается эстетическое размещение, а также эксплуатационные факторы. Нельзя упускать из виду потенциальные опасности для электропроводки. Например, расположение системы водоснабжения, расположение гибких шлангов от стиральной машины и расположение электроприборов, которые нагреваются.
Внимание! Поручите электромонтаж и подключение вилок и розеток профессионалам. Профессионалы знают все требования. Например, они всегда спросят владельца дома, где удобнее всего установить электрические разъемы. Затем они определят, например, на какой высоте от столешницы должны быть сделаны розетки на кухне.
Нарисуйте все элементы кухни вместе
Лучший способ понять расположение бытовой техники и мебели – нарисовать плоский фронтальный вид каждой стены.
Наши дизайнеры сделают профессиональные снимки и покажут вам, где будут расположены розетки, но лучше всего набросать план самостоятельно, чтобы прочувствовать сценарии кухни и понять, какие решения вам подойдут, а какие нет.
Это можно сделать на линованной бумаге, на флипчарте или с помощью онлайн-планировщика пространства. Самое главное, измерьте свою кухню и бытовую технику и убедитесь, что все предметы имеют нужный размер.

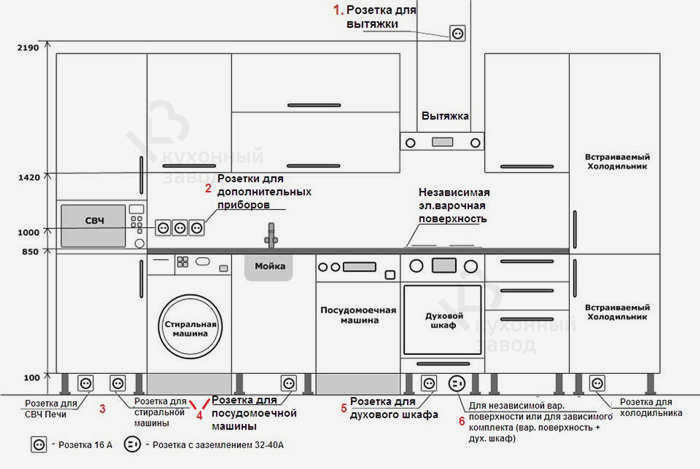

Ниже приведена блок-схема, которая поможет вам получить представление об этом:
Почему так подробно? Специалисты Фабрики кухни рассчитают розетки для встроенной техники, а если розеток на фартуке не хватит, я куплю удлинитель или тройник.
Удлинители и тройники опасны и неудобны для использования на кухне:
- Производители некоторых приборов прямо запрещают подключать их через удлинители – если прибор выйдет из строя, гарантия на него не распространяется;
- Повышенная нагрузка на электросеть увеличивает риск короткого замыкания и пожара;
- Шнуры от удлинителей будут мешаться и могут быть сметены со стола, когда вы пользуетесь тем же ручным блендером или кофемолкой;
- Ненужные удлинители, вилки и разъемы создают беспорядок на кухне, что затрудняет поддержание порядка; Они могут собирать кухонные разливы – пыль, масло, брызги – и затруднять уборку.
Кроме того, если у вас недостаточно розеток или некоторые из них спрятаны за мебелью, вам придется отключать один прибор от сети, чтобы подключить другой, а это хлопотно.
Определите местоположение каждой розетки
Розетки верхнего уровня, То есть питание вытяжки и кухонных светильников. Выше линией верхних шкафов. Это ≈ 2,15 метра от пола. Розетка для телевизора должна располагаться точно за телевизором, обычно на высоте ≈ 1,4-1,7 метра (в зависимости от размера экрана и расположения панели).

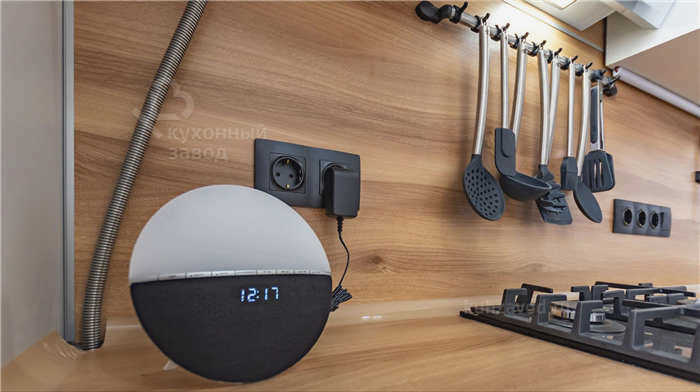

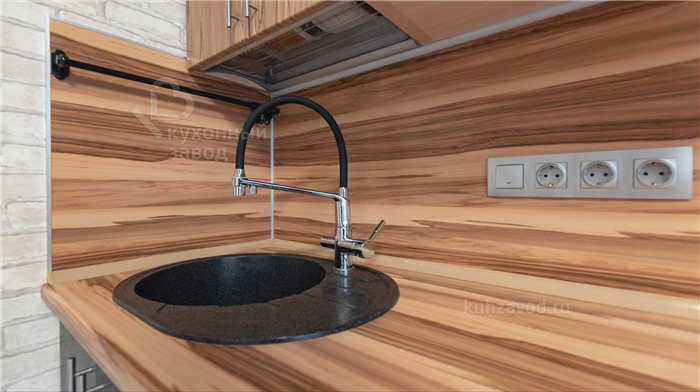

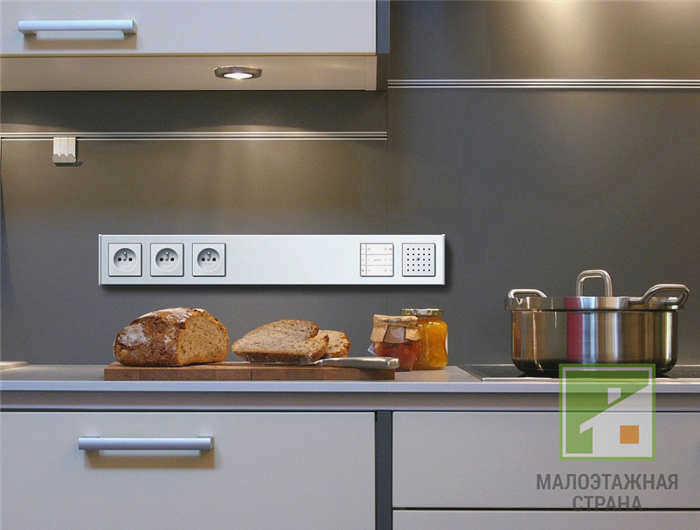

Центральная зона расположения электрических розеток относится к кухонному фартуку: обычно на высоте ≈ 7-15 см от столешницы. Их размещают ниже для тех, кто хочет, чтобы розетки были как можно незаметнее на фартуке. Однако есть причина размещать их в середине фартука: так ими удобнее пользоваться.

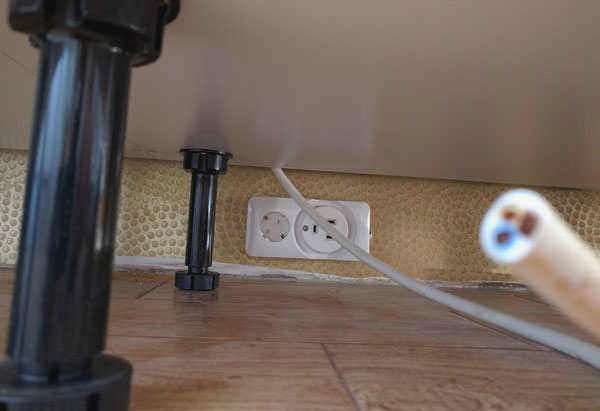

Нижняя часть электрических розеток По умолчанию они располагаются в зоне плинтуса (обычно 10-15 см от пола).

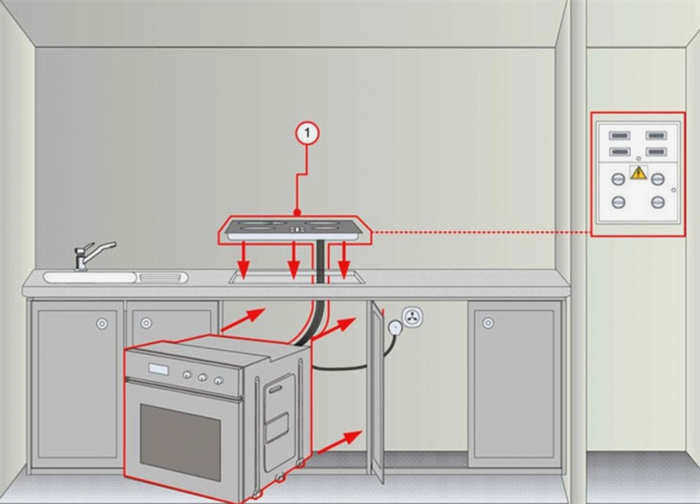

Варочная панель и духовой шкаф
Если у вас мощная варочная панель, то вы либо делаете кабельную розетку с последующим подключением непосредственно под контактными площадками варочной панели, либо устанавливаете специальную розетку.
Духовые шкафы, в отличие от варочных панелей, оснащены обычными вилками, поэтому нет необходимости возиться с ними. Просто вставьте их в обычную электрическую розетку.

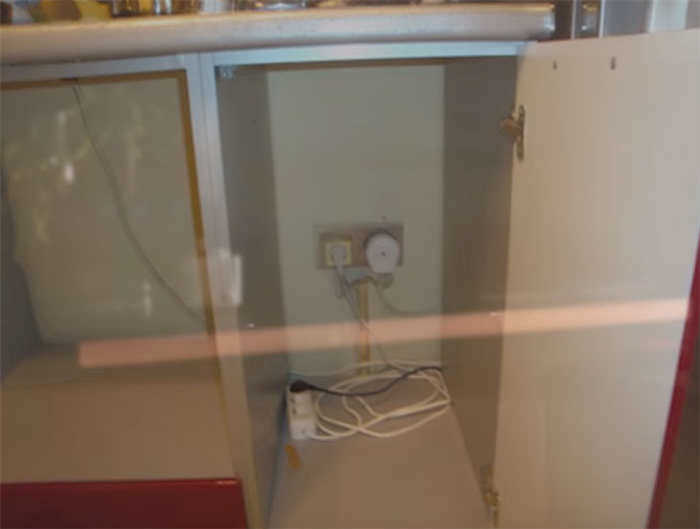

Если шкафы для варочной панели и духовки находятся слева или справа от откидной дверцы, очень удобно установить розетки прямо в них. Отступите 15-20 см от края и вставьте вилку в розетку.
Если это невозможно, придется подключаться от нижней группы.
Если духовка установлена отдельно от плиты, например, на высоте ящика, подключите розетку в цокольном шкафу на высоте 750 мм.

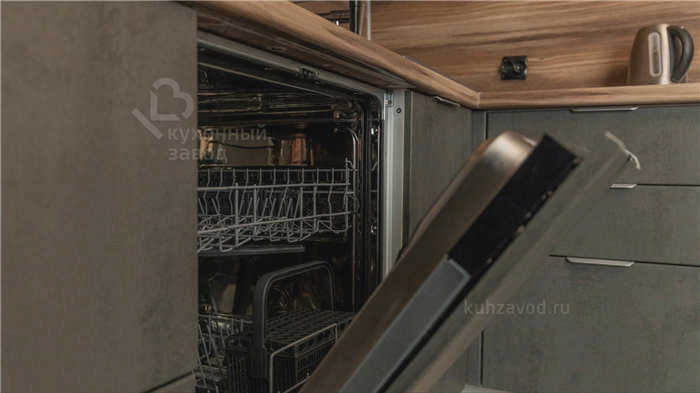

Посудомоечная машина

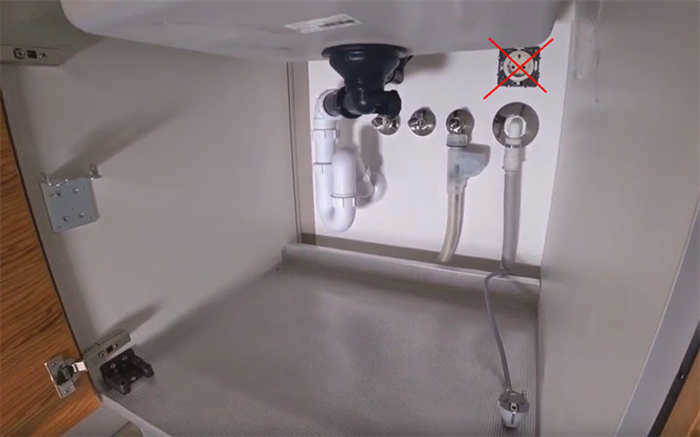

Согласно санитарным правилам 31-110 2003, раздел 14.29, запрещается ставить емкости под или над раковинами или умывальниками. Поэтому при установке группы розеток рядом с этим санитарным прибором всегда отступайте на несколько сантиметров. Это относится как к нижней части прибора, так и к рабочей зоне над ним.
Также запрещается размещать розетки за посудомоечной и стиральной машинами.
Возле обеденного стола (если он стоит у стены, а не посреди кухни) лучше всего запланировать одну розетку.
В праздники, когда в квартире есть гости и родственники, полезно иметь на столе что-то для подключения – блендер, соковыжималку, кухонный комбайн и т.д.
В обычные дни туда же можно поставить ноутбук, если вы работаете на кухне.
Рекомендации по предохранителям и проводке
- Для розеточных групп мощностью до 3,5 кВт установите автоматический выключатель на 16 А
- Для мощности до 5,5 кВт – автоматический выключатель на 25А. Для этой розетки лучше установить отдельную группу.

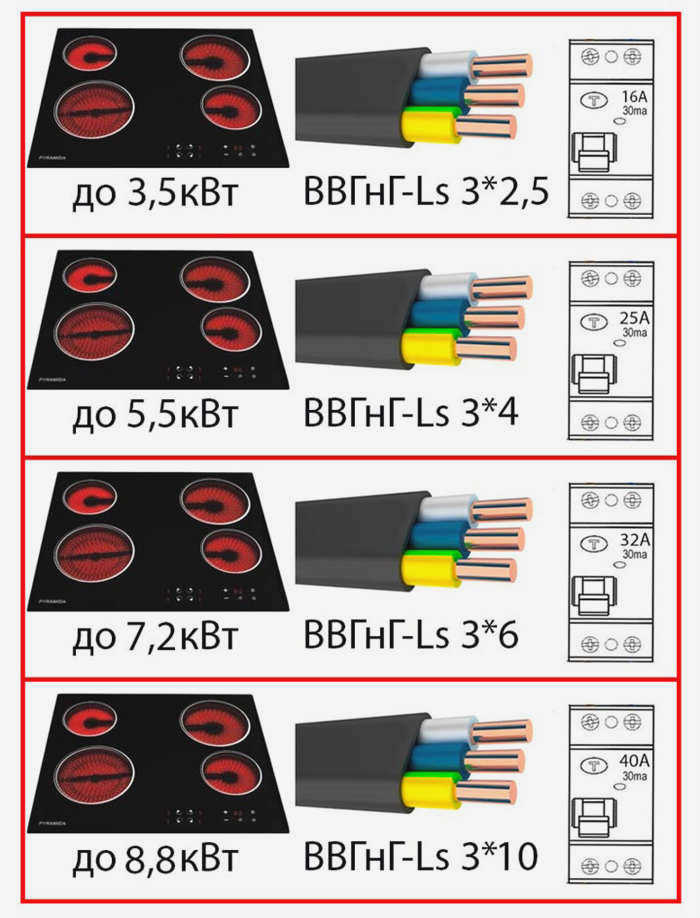

Вы также можете воспользоваться приведенной ниже таблицей для выбора предохранителя и кабеля при подключении варочной панели:
- Поскольку на кухне сыро и много металлических предметов, в распределительном щите перед всеми автоматическими выключателями должен быть установлен автоматический выключатель остаточного тока 30 мА.
