Как соединить металлическую черепицу между собой
При монтаже металлической черепицы листы должны быть правильно соединены между собой. Они укладываются с нахлестом по длине и ширине. От правильной укладки зависит качество кровли и отсутствие протечек на стыках. В этой статье мы предлагаем обзор правил монтажа и способов соединения металлических листов для обеспечения надежной кровли и отсутствия протечек.
О важности правильного соединения металла на крыше
Листовой металл – практичный и относительно недорогой кровельный материал. Его можно довольно легко установить с помощью обычных инструментов и без профессиональных навыков кровельщика. Самое главное – помнить о тонкостях монтажа при укладке листов. Одна из них – правильная стыковка листов. Это происходит в двух вариантах:
-
Поперечный. В этом случае листы укладываются один на другой вдоль поперечного разреза (продольного), соединяясь волнообразно.
Как в первом, так и во втором случае необходимо соблюдать правила и укладывать листы внахлест. Размер нахлеста зависит от угла наклона крыши, формы и высоты профиля (конька или волны листа).
Возникает резонный вопрос, почему необходимо правильно стыковать металлические листы. Дело в капиллярном подъеме влаги. На крутосклонных крышах вода в зазоре между черепицей и листом может подниматься на довольно большую высоту. Следствием такого капиллярного подъема будет проникновение влаги в подкровельное пространство. Это приведет к намоканию деревянных конструкций (обрешетки и стропил), их разбуханию, деформации и гниению.
Чтобы избежать негативных последствий, связанных с капиллярным проникновением воды, важно, чтобы листы были уложены правильно по отношению друг к другу, как в продольном, так и в поперечном направлении.

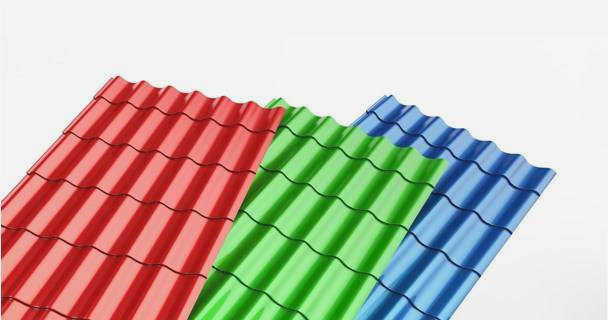

Размеры и параметры листов
Размеры листов являются основополагающим параметром при расчете кровельного материала. Покрытие выпускается в нескольких размерах:
-
По длине – от 400 мм до 8000 мм (от 0,4 м до 8,0 м).
Зная номинальные значения эффективной ширины и длины листа, можно определить их путем умножения значений между ними. Например, если лист металлической кровли имеет размеры 1 м х 2 м, то получится 2 м2.
Наличие различных размеров листов позволяет выбрать оптимальный вариант в зависимости от размера крыши. Например, если скат имеет ширину 6 м и длину 8 м, вы можете приобрести изделия шириной 6 м по 2 м. Чтобы покрыть всю площадь, потребуется 3 таких полотна.
Если на крыше имеются выступы, такие как мансардные окна, кровельные люки, дымоходы или вентиляционные трубы, использование больших листов не всегда целесообразно. Для установки негабаритного металлопрофиля потребуется обрезка. Это неудобно, а иногда и невозможно. В таких случаях необходимо приобретать куски меньшего размера. Их количество будет рассчитываться по несколько иному правилу.
Как рассчитать количество металлических листов для односкатной крыши?
Расчет необходимого количества металлических листов можно произвести с помощью онлайн-калькулятора или самостоятельно, подставив нужные значения в простую формулу. Для этого необходимо разделить общую площадь одного ската на рабочую площадь листа.
Площадь крыши определяется путем умножения длины конька на ширину ската. Если длина составляет 6 метров, а ширина – 10 метров, то общая площадь равна 60 м2.
Необходимо учитывать карнизный свес. Его ширина добавляется к общему размеру откоса. Используйте это значение для дальнейших расчетов.
Зная размеры ската крыши, можно определить оптимальный размер металлической кровли – ее длину и рабочую ширину. В рассматриваемом примере можно выбрать металлопрофиль размером 1100х6000 мм. Его номинальная площадь составляет 6,6 м2. Деление 60 / 6,6 дает количество листов – 9,09 штук.
Результат показывает, что 9 штук недостаточно для полного покрытия крыши. Поэтому результат был округлен до большего значения – 10.
Аналогичное определение количества листов для крыши будет верно, если скат строго прямоугольный. Если длина конька меньше длины свеса (трапециевидная форма), то потребуется нарезать больше материала. Это приведет к трате денег на покупку листов.
Проверка геометрии фронтонной стены

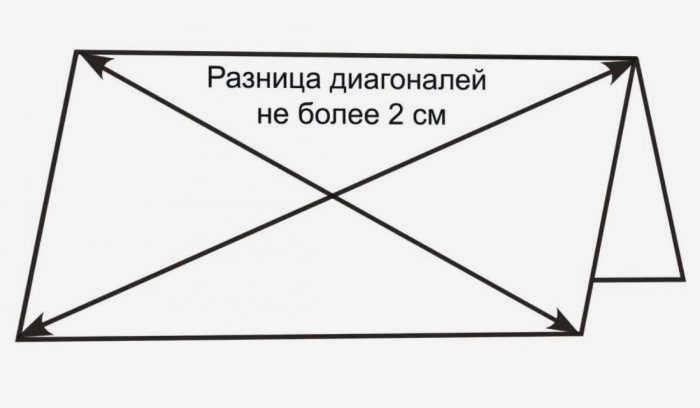

Для того чтобы все ряды профилей лежали идеально ровно и образовывали монолитное кровельное покрытие, необходимо проверить ровность скатов крыши. Они выравниваются по диагонали. Если обнаружено несоответствие, его исправляют с помощью обрешетки.
При укладке профилированных листов необходимо также учитывать угол наклона крыши. В случае с профлистом он должен составлять не менее 14 градусов. Максимальный угол наклона часто не регламентируется, но стоит учитывать климатические особенности региона:
- Например, в северных регионах, где преобладают обильные снегопады, уклон должен составлять не менее 30 градусов.
- В ветреных регионах лучше, чтобы крыша не была такой крутой. Здесь будет достаточно уклона в 15-20 градусов.

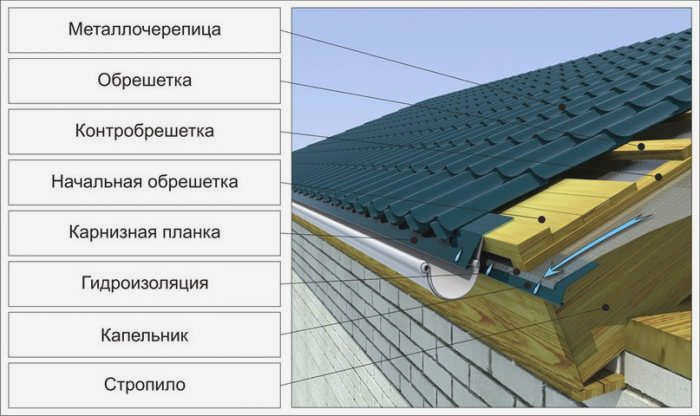

Установка карнизных планок
Эта часть металлочерепицы устанавливается сначала на карнизном свесе. Он крепится специальными шурупами с шагом 30 см.
Важно: обрешетка должна быть установлена по длине, чтобы она не трещала на ветру. Не забывайте делать нахлесты в 5-10 см, чтобы вода не попадала на деревянную обрешетку.
Длина и ширина нахлестов
Рассмотрим, какими должны быть ширина и длина нахлеста металлической черепицы. Согласно принятым технологическим параметрам, нахлест кровельных листов может составлять 200-300 мм и закрывать капиллярные зазоры в панели.
В случае длинных панелей их можно разрезать и установить специальные декоративные нахлесты, которые монтируются снизу вверх. Для крепления используются фитинги со специальными прорезиненными прокладками, чтобы не повредить верхний слой кровли.
Накладки на торцах также укладываются с нахлестом около 20 мм. Ширина кровельной волны должна соответствовать размеру ската крыши, чтобы волна панели находилась за фронтоном. Карнизную планку с нахлестом 100-120 мм рекомендуется крепить к основанию с помощью крепежных гвоздей.
Не рекомендуется работать с длинными кровельными досками, так как они могут деформироваться во время монтажа. Рекомендуется использовать полосы черепицы длиной не более 4 метров.
Чтобы обеспечить надлежащую фиксацию стыков, необходимо:
- Использовать замковый механизм для соединения полос вместе. Нижние листы должны быть длиннее верхних полос. Их следует отрезать на расстоянии 80-100 мм от края ступени, в соответствии с рисунком. Это будет первый стандартный одномодульный лист шириной 500 мм.
- Второй двухмодульный лист должен быть шириной 850 мм. Добавьте ряд черепицы шириной 350 мм к размеру первого листа.
- Соединение между верхним и нижним листами должно быть плотным, тогда получится замок. Это соединение не видно снаружи, не влияет на гидроизоляцию, а работать с короткими листами быстро и просто.
- Кровельные панели устанавливаются только снизу вверх и справа налево в соответствии с инструкциями производителя.
- Если угол наклона крыши здания составляет менее 15°, все существующие стыки также должны быть герметизированы.
Какие инструменты необходимы?
Для кровельных работ вам понадобится набор специальных инструментов и приспособлений:
- Рулетка, квадрат и маркер – для разметки разметки для монтажа.
- Отвес и спиртовой уровень – для измерения уклона и установки координат.
- Дрель.
- Циркулярная пила.
- Электрическая отвертка.
- Электрический молоток.
- Пила по металлу.
- Ножницы.
- Нож.
- Плоскогубцы.
- Молоток.
