Нахлест ондулина при монтаже

И, наконец, Ондулин Компакт, который специально разработан для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и несложно укладывать на крышу. В листах Ондулин Компакт имеет самый маленький размер, всего 100х75 см, толщину 2,6 мм и вес всего 2,5 кг. Поскольку размер меньше, нахлестов еще больше, а прочность еще выше. Каждый лист имеет 8 волн.

Черепица ондулин: обзор характеристик, преимущества и недостатки + особенности устройства такой кровли

Еврошифер, ондулин, – недорогая кровельная разновидность, внешне несколько напоминающая своего серого исторического предшественника. Это относительно новый для нас вид кровли, отличающийся от обычного шифера своей легкостью и разнообразием цветов.

Волнистые битумные листы привлекательны своими декоративными качествами, их легко резать и крепить. Кроме того, ондулиновая черепица чрезвычайно проста в монтаже, особенно если кровельщик знаком со всеми технологическими нюансами.

Характеристики ондулина и область его применения

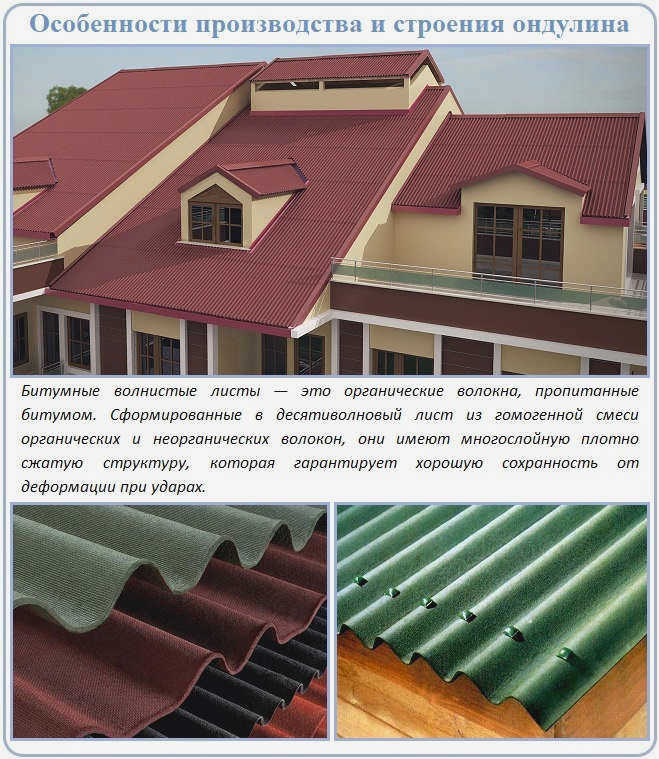

При производстве ондулина используются органические и неорганические волокна, образующие однородную смесь в заполнителе. Волокна плотно спрессовываются и пропитываются битумом, в результате чего получается материал с однородными физико-механическими свойствами во всех точках.

Многослойность материала обеспечивает его способность выдерживать широкий диапазон механических нагрузок. Гофрированный рельеф усиливает этот эффект, создавая своего рода армирующее ребро, которое противостоит давлению снега, града и прямо направленных осадков.

Снаружи гофрированные листы покрыты защитно-декоративным полимерным покрытием, которое придает покрытию цвет и защищает его от агрессивного воздействия ультрафиолетовых лучей. Настоящий ондулин не горит в течение длительного времени после установки. Подделки не окрашивают светостойкими компонентами, поэтому они выцветают через несколько лет.

Поверхность еврошифера имеет особую текстуру, которая способствует самоудалению осадков с крыши, которую он покрывает. Снежные отложения, пыль и атмосферная грязь не задерживаются на битумной кровле с ее легкой шероховатостью и полимерной защитой.

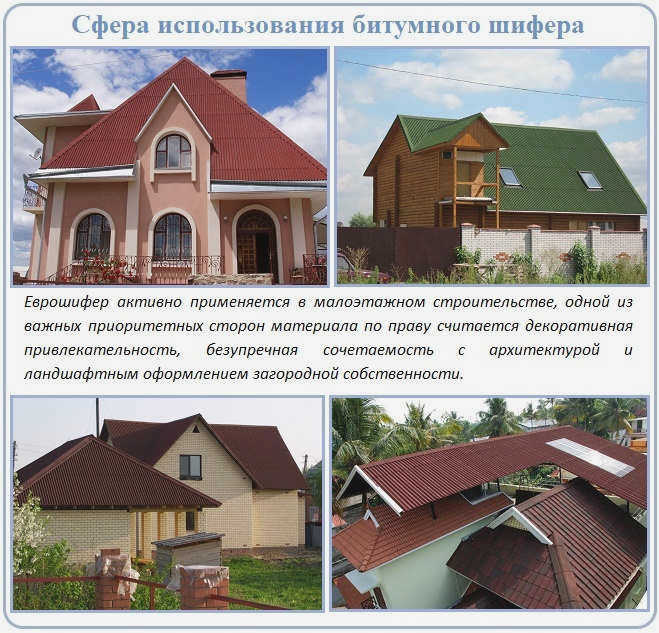

Ондулин используют как при новом строительстве, так и при восстановлении технических свойств старых кровель. При ремонтных работах его можно укладывать непосредственно поверх старого шифера или монтировать поверх изношенного кровельного покрытия. Материал в основном используется в качестве кровельного покрытия на невысоких зданиях с уклоном крыши 10º и более.

Материал поставляется различными производителями. В целом, технические характеристики продукции заводского производства не сильно отличаются от конкурентных предложений. Количество волн на листе, которых должно быть ровно 10, и равномерность среза считаются главными признаками настоящего еврошифера.

Кровля из ондулина

Ондулин – кровельный материал с волокнистым составом, достаточно прочный материал, изготовленный из натуральных органических веществ, не содержит асбеста. Внешне ондулиновая кровля напоминает цементный шифер, поэтому ее иногда называют еврошифер.. Как и любой другой материал, ондулин имеет свои преимущества и недостатки.

Преимущества

Недостатки

• довольно быстро теряет насыщенность цвета теряет интенсивность цвета;
• Огнестойкость. Учитывая, что материал изготовлен из органического материала, его огнестойкость очень низкая;
• долговечность. К недостаткам материала можно отнести его долговечность. Долговечность еврошифера зависит от правильности его монтажа (угол установки, уклон, степень коробов). Если монтаж выполнен некачественно, то долговечность страдает в первую очередь;
• низкая устойчивость к биологическим явлениям. Было обнаружено, что мхи и грибки селятся в плохо освещенных участках крыши.

Несмотря на недостатки, ондулиновая кровля по-прежнему очень популярна, тем более что достоинства материала позволяют гарантировать качество покрытия.

Как сделать обрешетку

Обрешетка – это скелет кровельной конструкции, основа крыши, монтаж которой требует соблюдения определенных правил. Обрешетка под ондулиновое волокно изготавливается из досок (или брусьев), с поперечным сечением от 40 мм до 60 мм. Брус обычно изготавливается из древесины хвойных пород.

Перед установкой обрешетки материал обрешетки Материал обрешетки должен быть пропитан антисептиком..

Изготовление обрешетки под еврошифер осуществляется в несколько этапов:

1. Крепление гидроизоляционного материала к стропилам. Он укладывается на стыки с нахлестом и фиксируется степлером;
2. Крепление обрешетки к карнизу края крыши и вдоль торцевых проемов для формирования свеса. Таким образом, доска от основания карниза должна иметь большее сечение, а зазоры между досками должны быть меньше. Свес первой доски должен быть больше, чем ширина карниза;
3. Установите оставшуюся обрешетку параллельно карнизу. Для обеспечения параллельности и расстояния между обрешетками можно использовать деревянную линейку;
4. Закрепите кронштейны желоба с помощью саморезов;
5. крепление ветрозащитной доски на расстоянии не более 4 см от основания карнизной доски;
6. крепление конька и аксессуаров.

ВАЖНО!

Уровень эксплуатационных характеристик кровли напрямую зависит от качества профнастила.

При монтаже обрешетки необходимо учесть несколько деталей:

• Перед установкой обрешетки измерьте диагонали и стороны крыши с помощью веревок, закрепленных по углам. Их ровность обеспечивает правильную форму крыши;
• Если длина бруса меньше ширины крыши, доски должны быть закреплены в чередующемся порядке;
• высота досок на стыковых соединениях торцевых элементов должна быть одинаковой.

Требования к обрешетке под ондулин

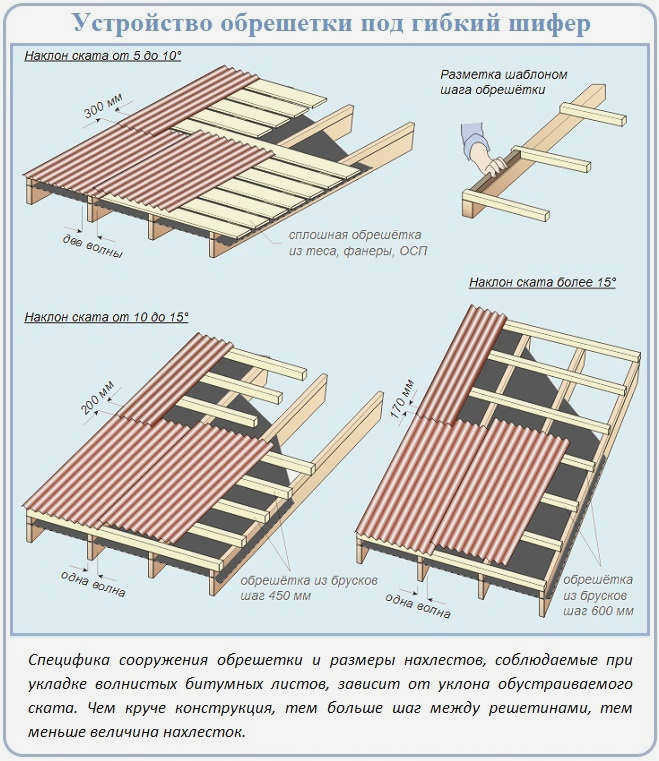

Кровля из ондулина не создает значительных нагрузок на кровельную систему, один лист весит 6 кг. В то же время лист ондулина не обладает высокой жесткостью, поэтому надежность кровли зависит от качества пиломатериалов. Если уклон небольшой, предпочтительнее использовать сплошную обрешетку.

• 5 – 10 градусов – Сплошная обрешетка из фанеры (марка ФСФ), OSB-3, CBP.
• 10 – 15 градусов – Доска 25 см или брус 50 мм до 25 см.
• Более 15 градусов – Шаг обрешетки может быть увеличен до 61 см.

Пиломатериалы должны быть более влагостойкими, чтобы лучше противостоять погодным условиям. Древесину обрабатывают консервантом и дают ей высохнуть на солнце. Композитный пиломатериал должен быть водостойким (OSB-3 или фанера ФСФ).

При более высоких снеговых и ветровых нагрузках целесообразно использовать более частую обрешетку.

Что делать

• Обрешетка должна быть установлена до монтажа досок.
• На расстоянии 5-10 см от оси конька следует уложить отдельные брусья. Они понадобятся для установки конькового покрытия в будущем.

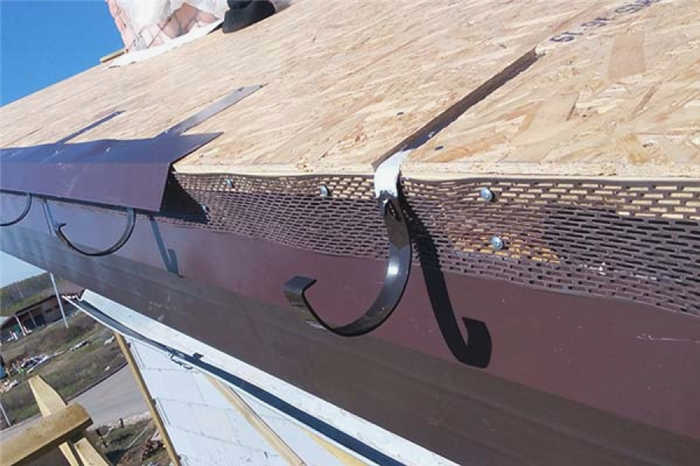

• Прикрепите фартук водосточной системы к карнизной доске с помощью саморезов. Смежные фартуки должны перекрываться на 5 см.
• Прикрепите ветрозащитную доску к обрешетке так, чтобы ее край выступал над обрешеткой на 3 см. Крайний фартук должен перекрывать эту плиту. Если нет карнизного фартука, плиты можно установить на одном уровне с карнизной доской.

• Закрепите каждую доску 20 гвоздями. Гвозди должны быть прибиты к деревянной обрешетке. Рекомендуется сделать отметку на кровле, чтобы не пропустить древесину.
• После того как все доски закреплены, можно приступать к установке досок заполнения, если они были запланированы в доме. Эти плиты устанавливаются до установки конька по бокам фронтона. Доски крепятся к ветрозащите гвоздями с шагом 31 см. Элемент крепится к ондулину одним гвоздем, а к доске – двумя гвоздями. На одну заслонку требуется 12 штук фурнитуры. Нахлест между досками должен составлять не менее 15 см.

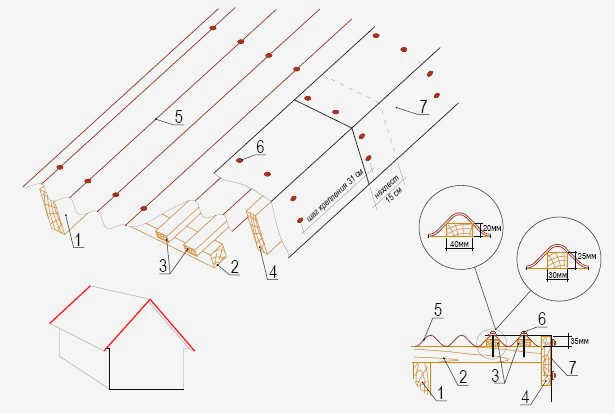

Схема сборки досок.

• Кронштейны устанавливаются на фальцах крыши. На нижний лист укладывается наплавляемый лист и задвигается под верхний лист.
• Конёк устанавливается с края, при этом гвозди должны проходить через листы ондулина и покрытие конька. Крепление производится с обеих сторон. Нахлест между последовательными частями должен составлять 15 см.
• Чтобы предотвратить попадание мусора, насекомых или птиц в подкровельное пространство, рекомендуется установить заглушки в отверстиях под свесом и под коньком.

Этап V. Укладка досок на обрешетку

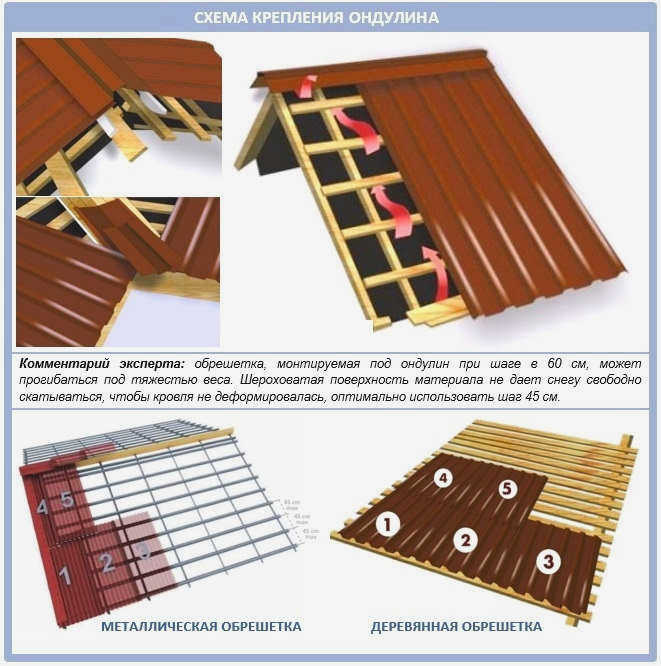

Современный рубероид можно укладывать на деревянную или металлическую обрешетку:

Все виды рубероида укладываются по одному и тому же принципу, независимо от размера листа и производителя:

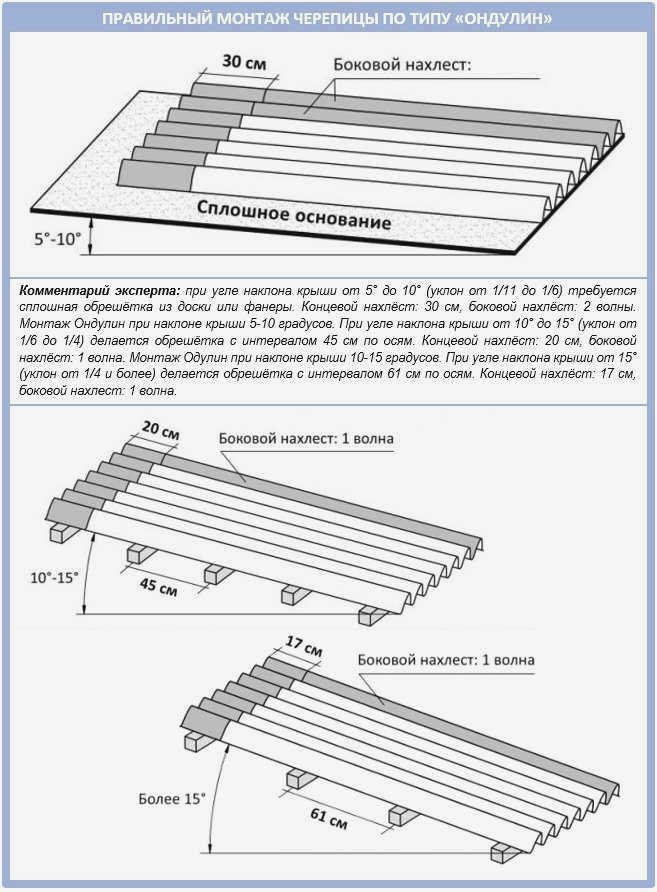

1. Если угол наклона крыши составляет от 5 до 10°, требуется сплошная обрешетка.
2. Если угол составляет от 10 до 15°, шаг коробок должен составлять 45 см.
3. При угле наклона крыши от 15° и выше – 61 см.

Для сплошной обрешетки используйте плиты толщиной 25 мм, OSB или влагостойкую фанеру, а для сплошной – брус 40х60 мм.

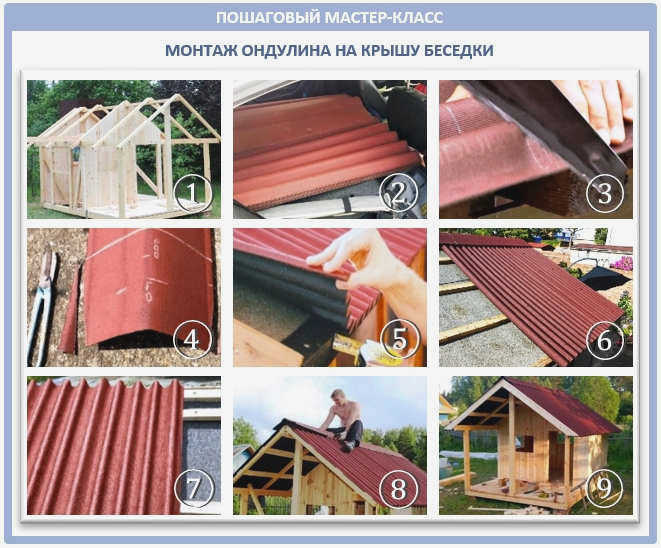

Вот пример простой обрешетки, необходимой для небольшой беседки:

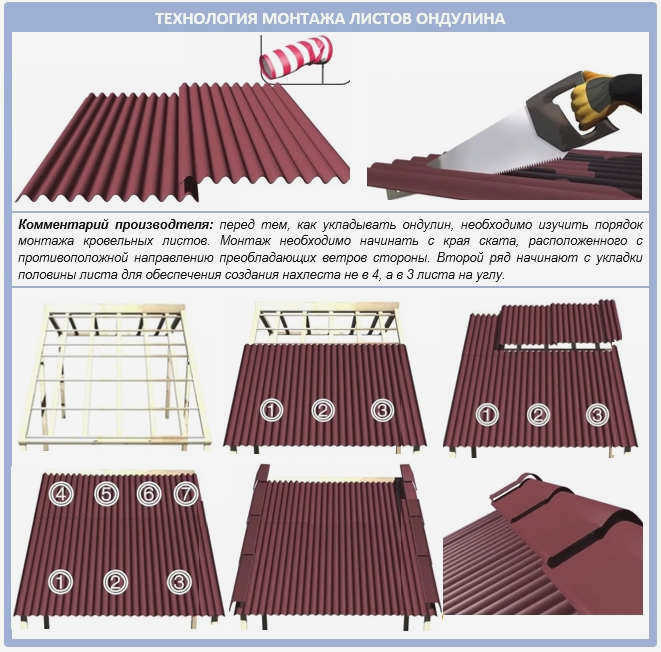

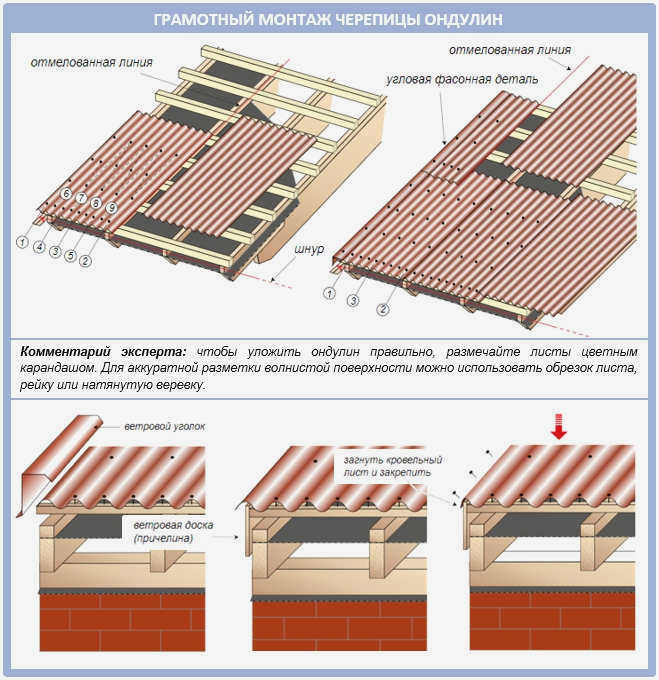

Перед сборкой проверьте, чтобы скаты были прямоугольными. Сборку листов следует производить при температуре от -5°C до +30°C. Всегда укладывайте войлок с подветренной стороны:

Уложите первый ряд в нижней части крыши, на край, противоположный краю крыши. Второй ряд начинайте с середины листа. Важно, чтобы угловое соединение было с нахлестом 3 листов, а не 4, чтобы впоследствии угол не деформировался.

Для крепления листа вам понадобится 20 гвоздей. Не вбивайте гвозди в волну, на которую будет накладываться следующий лист. Сначала закрепите лист на четырех углах. Затем прикрепите нижнюю часть листа в каждой волне.

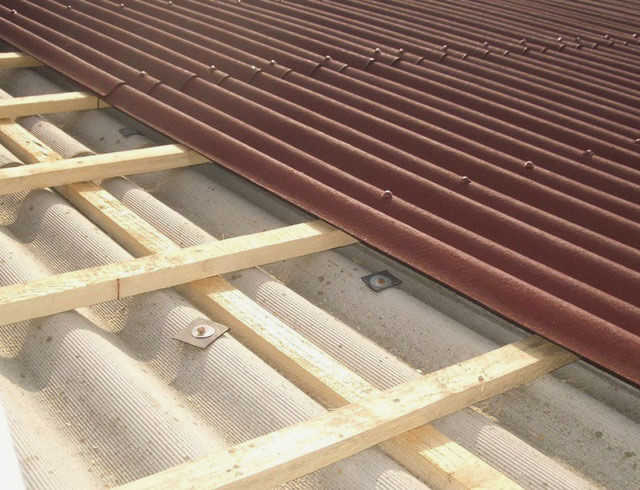

Шаг VI. Укладка кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и простое в монтаже покрытие, что для обновления старой кровли и не придумаешь ничего лучше. С другой стороны, старая крыша под еврошифером послужит одновременно и хорошей основой.

С другой стороны, есть свои преимущества в установке новой кровли поверх старой:

• Отсутствие затрат на демонтаж старой крыши и горы мусора.
• Экономия времени, так как не нужно заново укладывать крышу.
• Хотя керамические крыши могут показаться хрупкими, внутренний слой крыши теперь хорошо защищен.
• Двойная защита от протечек!

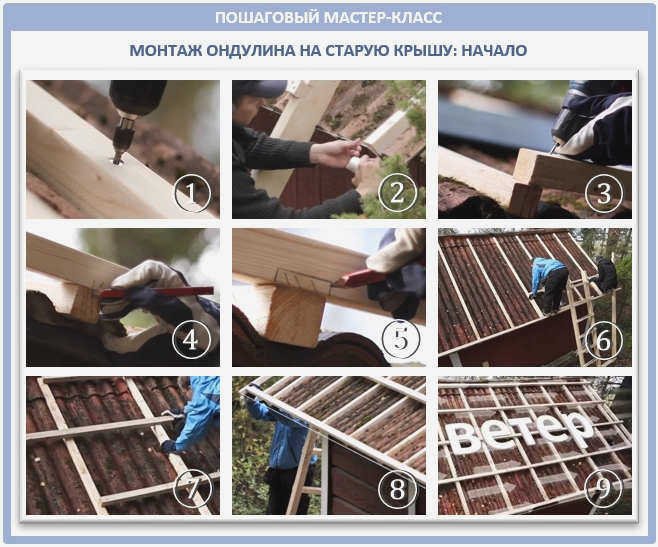

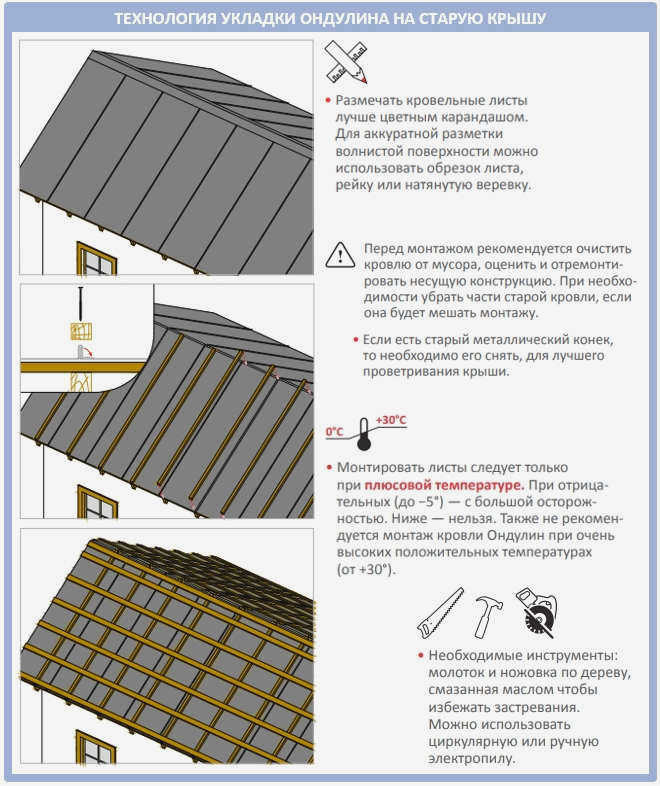

Вот как выглядит сама технология монтажа на старой крыше:

Давайте шаг за шагом рассмотрим процесс крепления еврочерепицы на старой крыше:

• Шаг 1: Оцените состояние крыши и прочность деревянных элементов крыши: балок, стропил и обрешетки. Если вы заметили поврежденные элементы, обязательно замените или укрепите их.
• Шаг 2: Прибейте балки вдоль стропил для будущей войлочной обшивки.
• Шаг 3: Установите обрешетку с тем же шагом, что и при обычной установке войлока. Для этого можно воспользоваться инструкциями производителя.
• Шаг 4: Теперь установите дополнительную обрешетку в 10 см от конька на скатах – это создаст еще один полный конёк.
• Шаг 5: Чтобы улучшить внешний вид крыши, установите водосточную систему и карнизы на свесах.

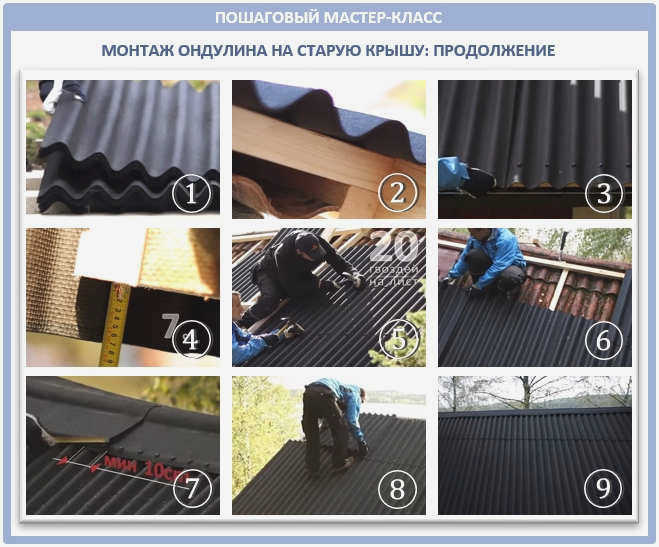

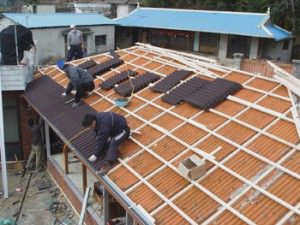

На практике это выглядит следующим образом:
