Наиболее частые ошибки в котлах Navien

Ошибка 03 в котле Navien – как ее устранить?

Здесь мы решили собрать все самые распространенные ошибки, которые возникают в процессе неправильной эксплуатации газовых котлов Navien.

Обратите внимание, что приведенная ниже информация предназначена только для ознакомления и не является руководством к действию. Обслуживание котлов Navien должно производиться только квалифицированным персоналом, имеющим допуск к газовым приборам.

Несанкционированное вмешательство в работу газового котла может привести к необратимым последствиям. Поэтому любое вмешательство осуществляется на ваш страх и риск.

1. проверьте, что дымоход не деформирован и не засорен. Это может вызвать повышенное сопротивление воздуха.
2. проверьте шланги, идущие к датчику APS.
3. возможно, превышена длина системы дымоудаления или ее блокируют порывы ветра.

1. Убедитесь, что подача газа открыта: давление в системе в норме, газовый счетчик работает, в газовых баллонах есть “голубое топливо” (с автономным отоплением). 2.
Убедитесь, что датчик ионизации и электроды зажигания не загрязнены. Горелка для засоренных форсунок.
3. проверьте, не неисправен ли газовый клапан.

Убедитесь, что цепь питания от датчика потока ВЧ к контроллеру не разомкнута. При необходимости замените.
2. очистите рабочий механизм датчика. Засорение часто является причиной поломки.
3. датчик может подавать сигнал потока в течение 15 с после выключения циркуляционного насоса. Нажмите кнопку режима ожидания и устраните неисправность.

Газовый котел Navien. Ошибка 03 – причины и устранение

Газовые котлы

Котлы Navien – это современные отопительные приборы, оснащенные системами автоматизации и безопасности. Различные уровни обнаружения неисправностей позволяют пользователю самостоятельно устранять многие мелкие неисправности, не обращаясь в сервисный центр. В прилагаемом руководстве есть список кодов, описывающих различные проблемы с котлом. Обратившись к этому списку, пользователь может легко найти информацию о том, как устранить многие проблемы. В этом материале мы рассмотрим ошибку 03 и объясним, как ее решить.

Важно отметить, что для качественной и долговечной работы оборудования необходимо соблюдать универсальные правила эксплуатации высокотехнологичного оборудования:

1. Ответственный подход к установке оборудования, выполненный в строгом соответствии с инструкцией.
2. Использование высококачественных компонентов и материалов, которые обеспечат бесперебойную работу оборудования в течение длительного времени.
3. Важно проводить профилактическое обслуживание оборудования (осмотр и чистка компонентов).
4. Не забудьте проверить готовность прибора к работе (подача газа, состояние датчиков, подача воды).

Соблюдая эти условия, вы сможете избежать быстрого износа прибора и частых поломок.

Корейская компания хочет свести к минимуму информацию о вмешательстве самих пользователей в решение проблем. Это объясняется заботой производителя о безопасности покупателей, которые могут допустить ошибку при устранении технических неисправностей и тем самым нанести вред себе и своим близким.

Важно помнить, что котлы Navien – это сложные и взрывоопасные устройства. Поэтому самостоятельное устранение неисправностей следует проводить с особой осторожностью, следуя четким инструкциям специалистов.

Ошибка 03

Каждая неисправность описывает конкретную проблему с прибором. Неисправность 03 на котле Navien Deluxe Coaxial 16K означает, что существует проблема с зажиганием газовой горелки или что газ не подается на горелку. В этой статье мы рассмотрим диагностику неисправности и способы ее устранения.

Если ваш котел Navien выдает ошибку 03, проверьте, есть ли в доме газ и открыт ли кран подачи газа, расположенный рядом с котлом. Только убедившись, что причиной ошибки является неисправность, следует приступать к диагностике оборудования.

Диагностика неисправностей

Диагностируйте и устраните проблему. При возникновении такой блокировки попытайтесь перезапустить котел. Для этого нажмите кнопку “Вкл.” на пульте дистанционного управления. Котел перезапустится. Если ошибка 03 отображается снова, вы должны теперь

1. выключите котел;
2. Выключите источник питания;
3. закройте впускной газовый клапан.

Снимите переднюю панель. Для этого вам понадобится крестовая отвертка. Открутите два самореза в нижней части котла. Затем расстегните две защелки в верхней части и снимите крышку с котла. Если возникла проблема с зажиганием газовой горелки, сначала проверьте давление газа перед котлом, а затем электроды зажигания. Убедитесь в отсутствии искрения.

Проверка давления газа

Для проверки давления газа необходимо использовать микроманометр. Включите его, затем нажмите кнопку “0”, выполните калибровку. Под котлом на патрубке газового клапана находится патрубок для проверки давления газа на входе. С помощью крестообразной отвертки открутите винт этого тестера и снимите его. Подсоедините силиконовый разъем к микроманометру. Откройте кран подачи газа и, если давление водяного столба находится в пределах нормы, закройте кран подачи газа. Отсоедините разъем микроманометра и убедитесь, что винт затянут на месте. После затягивания винта необходимо проверить герметичность этого соединения.

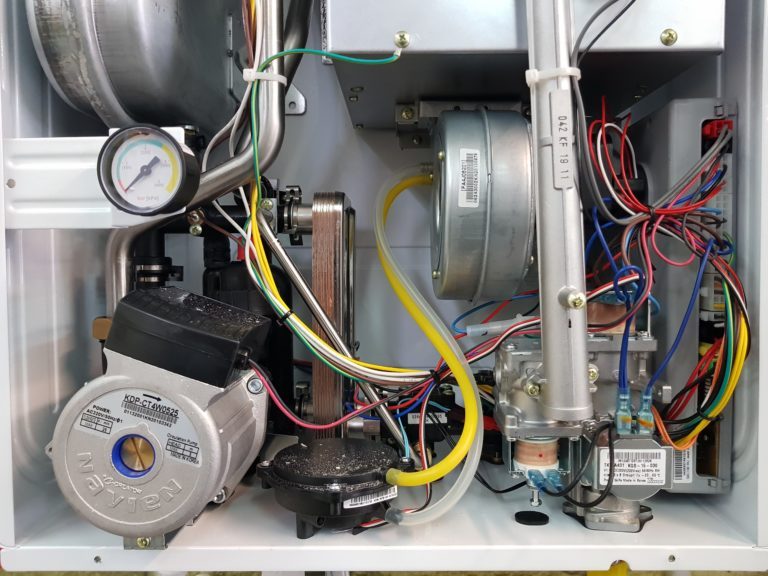

Газовый клапан котла Navien

Служба использует для этой цели детектор утечки газа. Включите прибор и подождите 40 секунд, пока он выйдет на требуемый режим работы. Прибор издаст характерный сигнал, когда будет готов к работе. Как только детектор начнет работать, можно приступать к проверке утечки газа. Для этого выполните следующие действия:

• откройте клапан подачи газа,
• Расположите детектор в нужном месте,
• проверьте на наличие утечек,
• закройте газовый клапан.

Теперь вы можете отключить газовый детектор.

Не у всех есть микроманометр. Поэтому, чтобы исключить эту причину ошибки, просто убедитесь, что в трубопроводах есть газ.

Проверка электродов зажигания

Следующий шаг – проверка наличия искры на электродах зажигания. Используя крестовую отвертку, открутите два винта, удерживающих электродный блок в камере сгорания. Затем осторожно снимите электроды и вытащите их из топки котла. Подключите электропитание и включите котел для работы. Насос работает, вентилятор включен, слышно, как закрывается электромагнит газового клапана, но зажигание не происходит. Нет искры. Я предполагаю, что проблема в трансформаторе зажигания. Его следует заменить. Выключите котел и отсоедините его от электросети.

Убедитесь, что на рассматриваемой свече зажигания образуется искра зажигания.

Ремонт

Чтобы снять трансформатор, необходимо:

• отсоедините разъем, нажав на фиксатор;
• Осторожно снимите электроды зажигания.

Подключение выполняется в обратном порядке:

• сначала подключите электроды;
• после чего разъем будет зафиксирован.

Теперь можно снова подключить электропитание и снова включить котел. Насос включен, вентилятор работает, искра есть.

Снова выключите котел и отсоедините электропитание. Подключите электроды к топке котла. Важно делать это очень аккуратно, чтобы не повредить уплотнение.

Проверка

Теперь остается только проверить работоспособность оборудования. Вам необходимо:

1. Подключите источник питания.
2. Откройте кран подачи газа.
3. Включите бойлер.

Эта проверка подтверждает, что котел нагревает систему отопления и больше не выдает ошибку. Проблема в этом котле была устранена путем установки трансформатора зажигания.

Заключение

В статье представлены диагностика и вариант устранения одной из неисправностей, обозначенной кодом “03”. Анализ конкретного случая показывает, что можно самостоятельно выявить и устранить неисправность в котле Navien.

В заключение давайте подытожим эту информацию:

1. Неисправность с кодом “03” указывает на то, что система не распознает наличие пламени.
2. Убедитесь, что неисправность вызвана неисправностью, а не “естественными” причинами (отключение газа, газовый клапан не закрыт).
3. Проведите диагностику прибора и установите источник неисправности (проверьте давление газа и трансформатор зажигания).
4. После выявления проблемы отключите котел от сети и приступайте к ремонту.

При работе с оборудованием важно помнить о технике безопасности и соблюдать осторожность при самостоятельном ремонте. Если требуется замена деталей, рекомендуется приобретать только высококачественные материалы. Тогда оборудование Navien будет согревать вас в течение многих лет.

19 Неисправности котла NAVIEN: как их найти и устранить

Корейские газовые котлы Navien отличаются высочайшей степенью надежности. Они работают долгие годы, не утомляя своих владельцев поломками.

Это подтверждают отзывы пользователей и заключения специалистов в области отопления, которые можно найти на общедоступных сайтах. Неисправности в котлах Nauvien возникают довольно редко.

Данная модификация отопительного оборудования имеет хорошую программную диагностику, поэтому пользователю не составит труда разобраться в причинах неисправностей и понять, что нужно сделать для их устранения.

Причины неисправностей в котлах Navien

Любые неисправности котлов Navien, на которые распространяется гарантия, должны быть устранены в сервисном центре.

Перед посещением сервисного центра потребитель должен активировать систему диагностики, провести анализ вероятных причин поломки и оценить возможность ремонта.

Коды неисправностей котлов Navien классифицируются в соответствии с 3 элементами конструкции:

• утечки в отопительном контуре;
• не работает система зажигания;
• низкие параметры в газовой сети.

Не все неисправности требуют участия специалистов по техническому обслуживанию. Например, отсутствие пламени в пьезовоспламенителе может быть вызвано неисправностью основного датчика пламени, нулевым давлением газового топлива в магистрали, ошибочным закрытием головного клапана или неисправностью цепи заземления.

Поэтому, чтобы устранить неисправность, начните с проверки первичного датчика, который должен быть чистым и неповрежденным. После очистки поверхности первичного датчика следует снова проверить работу котла.

Самодиагностика котлов NAVIEN

Система самодиагностики помогает пользователю быстро обнаружить неисправности в Nauvien. Электронный блок опрашивает все датчики, анализирует полученные данные и отображает критические неисправности в виде цифровых символов на ЖК-дисплее. Практические советы по устранению неисправностей можно найти в технической документации.

Последние цифровые версии имеют монитор на панели управления. Коды отлично видны даже в темноте благодаря яркой разноцветной светодиодной подсветке.

Информация для различных котлов NAVIEN представлена в виде цифровых и буквенно-цифровых символов. Нет абсолютно никакой разницы между неисправностью “10” и “E10”.

Коды ошибок и способы их устранения

Давайте рассмотрим наиболее распространенные ошибки, встречающиеся в видео. Большое спасибо каналу “Ремонт-31”.

Ошибка 03

Ошибка 02

Ошибка 10

Автоматизированные комплексы самодиагностики в сочетании с системами защиты котлов предотвращают наиболее серьезные сбои практически на ранней стадии. При обнаружении неисправности программное обеспечение отключает котел и выводит код на ЖК-дисплей.

Наиболее распространенными неисправностями котлов NAVIEN являются:

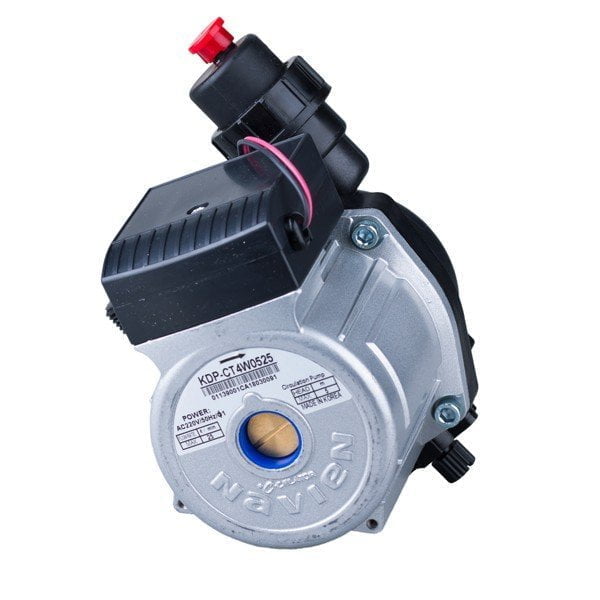

• E01 указывает на перегрев теплоносителя в котле. Для атмосферных моделей ATMO – электронасос не работает, так как в этих версиях отсутствует датчик потока теплоносителя, поэтому насос необходимо заменить. Сначала проверьте систему отопления на наличие утечек и загрязнений в фильтре, установленном перед котлом.

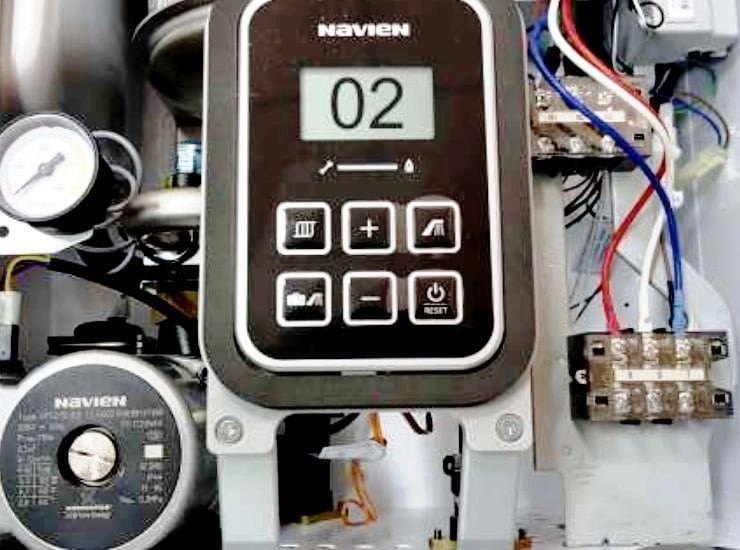

• E02 указывает на ошибку в контуре сетевой воды. Ошибка 02 в котле Navien устраняется путем проверки на наличие утечек в контуре. Установите давление в сети от 1 до 2 бар и при необходимости перезарядите сеть. Проверьте работу запорного клапана и трехходового клапана, они могут быть заблокированы. Проверьте работу датчика расхода. Если после выполнения этих действий неисправность по-прежнему возникает, замените плату.
• E03 указывает на отсутствие электрического сигнала наличием пламени в топке или обрывом линии главного датчика. На котле Nauvien ошибка 03 проверяется по смотровому стеклу на фактическое наличие пламени. Если нет, проверьте электрическое сопротивление катушек на сепараторе газовой линии. Проверьте наличие искры на электронной системе зажигания и давление газа перед котлом. Возможна вспышка из-за большого количества воздуха, подаваемого вентилятором.
• E04, ложная тревога пламени горелки. Ошибка 04 на котле NAVIEN может быть вызвана негерметичностью газового запорного клапана или искрой от системы зажигания на датчик пламени. Необходимо заменить электродный блок. Если неисправность не исчезла, замените пластину. Перед этим проверьте заземление в котле с предельным сопротивлением не менее 4 Ом.
• E05, ошибка 05 – неисправность линии датчика температуры возврата или температура возврата менее 14 C. Перед ремонтом проверьте влажность в месте подключения датчика.
• E06, ошибка 06 – короткое замыкание в линии датчика температуры возврата или температура выше 120 C. Проверьте электрическое сопротивление датчика: 20 C – 10,0 кОм, а 50 C – 3,6 кОм. Если значение не соответствует, замените датчик.
• E07, неисправность в линии датчика ГВС. Выполните аналогичную проверку датчиков, как описано выше.
• E08, короткое замыкание в линии датчика ГВС. Аналогичная проверка датчиков, как указано выше.
• E09, ошибка 09 – отказ вентилятора. Проверьте входное напряжение на плате в области черно-красной коммутации. Если параметры напряжения в порядке, но скорость вращения ниже 420 об/мин, вентилятор необходимо заменить, так как зажигание не включится. Если скорость вращения вентилятора составляет 2100 об/мин, а неисправность все еще возникает, вероятно, имеется короткое замыкание в линии симистора, замените электронную плату.
• E010, ошибка 10 подтверждает неисправность в дымовом контуре, вызванную засорением дымовых труб. Необходимо проверить и очистить дымоход и обратить внимание на решетку воздухозаборника, чтобы увидеть, не забита ли она посторонними предметами.


Обзор менее распространенных неисправностей

Существуют и другие, менее распространенные неисправности, которые указывают на неисправность котлов Navien и необходимость ремонта:

• E011, нарушение установленных параметров уровня или давления среды в отопительном контуре. Эта неисправность отображается на ЖК-дисплее агрегата с автоматической системой подпитки водой. Для устранения ошибки отключите систему отопления, продиагностируйте работу клапана подпитки воды, слейте остатки воды в дренаже электронасоса, снова подключите его и перезапустите котел.
• E012, ошибка 12 – нет пламени в котле. Причин может быть много, рекомендуется использовать тот же алгоритм, что и для ошибок E003-E004. Проверьте, не заблокирован ли главный газовый клапан, есть ли напряжение на линии питания котла и надежна ли система заземления.
• E013, ошибка 13 указывает на короткое замыкание в кабеле или отсутствие питания на датчике потока контура отопления.
• E015, ошибка 15 – неисправность платы управления. Если реакция на питание отсутствует, требуется ремонт или замена.
• E016, ошибка 16 указывает на перегрев компонента в системе. Перегрев может возникнуть в любой детали: мотор вентилятора воздуходувки, теплообменник, мотор центробежного насоса. Вы можете очистить фильтр, установленный перед котлом, теплообменник и заменить термостат.
• E017, неисправность вызвана DIP-переключателем, исправьте параметры платы управления и перезапустите котел.
• E027, ошибка 27 – повреждение датчика главного давления. Проверьте засорение, целостность датчика и нагнетателя. Если неисправность обнаружена, замените неисправную деталь.
• E030, чрезмерный нагрев термостата дымовых газов. Выключите котел, подождите не менее 30 минут для охлаждения, а затем перезапустите устройство. Если неисправность сохраняется, проверьте воздуходувку и датчик давления первичного воздуха и очистите систему противодымной вентиляции.
• E 093, неисправна кнопка включения/выключения Ее можно заменить своими силами.

Правила эксплуатации и своевременного технического обслуживания

Эксперты рекомендуют владельцам котлов Navien перед началом эксплуатации ознакомиться не только с устройством и технологическими параметрами, но и с кодовой матрицей системы самодиагностики, как это обязывает производитель в технической документации.

Советы и рекомендации по техническому обслуживанию котлов NAVIEN:

1. Алгоритм настройки тепловой мощности котла напрямую зависит от модели горелки. Установки с цифровым заданным регулированием температуры включают термостат, работающий в паре с датчиком комнатной температуры.
2. Настройка происходит автоматически; термостат контролирует температуру в помещении. Через определенное время, когда она опускается ниже определенного предела, термостат посылает сигнал на включение горелки или увеличивает расход газа с помощью регулирующего клапана.
3. Обычно термостат контролирует температуру в одной комнате, но если перед каждым радиатором установлено запорно-регулирующее устройство, можно контролировать температуру во всех комнатах.
4. Есть возможность регулировки горелки поворотом газового клапана, что особенно важно для приборов атмосферного типа с открытой камерой сгорания.
5. Режим можно изменить в меню на панели управления.

Алгоритм установки режима работы котла через сервисное меню:

1. Откройте вентили на отопительных приборах.
2. Установите желаемое значение на термостате отопления помещения.
3. Горелка остановится, когда температура превысит заданную на 5 C.
4. Нажмите кнопку “Mode” на ЖК-дисплее. Когда на экране появится “0”, введите число “35 ” с помощью кнопок “+” и “-“.
5. Когда “d. 0”, выберите номер линии с помощью кнопок “+” и “-“. Настройка будет автоматически отрегулирована.
6. Вернитесь в сервисное меню с помощью “Mode”.
7. Проверьте пламя в камере сгорания и повышение температуры.

Если пользователь неправильно установил мощность котла, происходит разрушительный циклический процесс, и горелка начинает включаться и выключаться слишком быстро.

Радиаторы не успевают нагреваться, и функциональные компоненты котла быстро выходят из строя. Кроме того, в этом режиме происходит чрезмерное потребление газа, что снижает энергоэффективность котла и общую эффективность системы отопления.

Цикличность может быть подавлена двумя способами:

1. Уменьшите пламя горелки.
2. Увеличение нагрузки на систему отопления за счет включения дополнительной нагрузки в виде радиаторной системы или внешнего бака косвенного нагрева горячей воды.

Производитель котлов Navien проанализировал все возможные варианты выхода оборудования из строя и выпустил заводское руководство по ремонту и настройке агрегата. Современная система диагностики самостоятельно определит неисправность в устройстве и предложит пользователю способы ее устранения.

Система индивидуальна и зависит от модели прибора и от того, установлен ли он на стене или отдельно, а также от модификаций блока управления.

Это проверенный и надежный помощник даже для неопытных пользователей, которые мало что знают о технологиях. Благодаря программам диагностики ошибок появилась возможность быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Ошибка котла NAVIEN 3 03

Информация, содержащаяся в разделе заводской инструкции о неисправностях корейского отопительного оборудования, не дает пользователю много практической информации. Ошибка 03 Газовый котел Navien кратко описана: Отсутствие подачи газа к горелке. Рекомендация проста: Убедитесь, что кран находится в открытом положении. Из этого следует, что в данном случае необходимо обратиться к специалисту. Но всегда ли это необходимо? В этой статье объясняется, как найти и устранить причину Котел Navien с кодом 03.

p, blockquote 1,0,0,0,0,0 –>

p, blockquote 2,0,0,0,0,0 –> Клапан в закрытом положении

Объяснение ошибки

Блокирование газового тракта – Примитивная интерпретация возникшей проблемы. Производитель не приводит все возможные причины неисправностей, чтобы исключить вмешательство пользователя. Котел Nawyen является сложным прибором и, наряду с видом топлива, также является взрывоопасным. Это объясняется минимальной информацией, содержащейся в документации по самостоятельному устранению неисправностей в системе отопления.

p, blockquote 3,0,0,0,0,0 –>.

Ошибку 03 следует понимать как: Ионизационный датчик не “видит” пламя. Либо газ не подается на горелку, либо отсутствует зажигание. Зная это, легко разработать алгоритм действий по устранению ошибки 03 котла Navien.

Экспертное мнение

Диагностика линии

Проблема с подачей газа к котлу Navien выражается в засорении тракта или низком давлении. Метод поиска “виновника” ошибки 03 зависит от схемы подключения агрегата к магистрали или к баку “голубого топлива”. Если в здании есть газовая плита, задача упрощается. Возможные проблемы на трубопроводе можно обнаружить, зажегши горелку.

p, blockquote 5,0,0,0,0 –>

Также очень легко проверить давление, зажегши все горелки: интенсивность пламени и его стабильность покажут, достаточно ли его для нормальной работы прибора. для правильной работы прибора. Для газовых котлов, и Navien не является исключением, существует более низкий порог. А если газ подается, но давление в магистрали ниже критического, то ошибка 03 неизбежна.

p, blockquote 6,0,0,0,0 –>

Для объектов без плиты или с бойлером Nauvien, подключенным через отдельную линию, мы рекомендуем следующую процедуру диагностики компонентов системы.

Управление запорной арматурой

p, blockquote 8,0,0,0 –> Электромагнитный запорный клапан

счетчик

Неисправная сторона счетчик также является причиной ошибки 03 котла NAVIEN. Он опломбирован, но пользователь может визуально убедиться в его правильной работе. Необходимо попытаться включить какой-либо газовый прибор, чтобы обеспечить поступление “голубого топлива”.

p, blockquote 9,1,0,0,0,0 –>

Фильтр

Его сетка нуждается в регулярной чистке. Во время работы котла NAVIEN сетка забивается фрагментами льда, другими твердыми фракциями, оседающими на трубе. Снять сетку со стакана, промыть ее и установить на место – дело нескольких минут.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0,0 –> Фильтр для отопительной воды для котла Navien. Фильтр следует регулярно очищать, так как загрязнение является одной из причин перегрева котла и неисправностей 02.

Резервуар

При автономном газоснабжении котел Navien подключается к газовому резервуару или группе резервуаров. Если это не максимальный объем топлива, причиной ошибки 03 является регулятор. Типичными неисправностями являются обледенение или засорение линии грязью. Проблемы могут быть легко решены в обоих случаях.

•
•

Диагностика оборудования

Датчик ионизации

При поиске причины ошибки 03 в котле Navien первое, на что следует обратить внимание, – это измерительное устройство. Практика ремонта показываетчто это обычно является виновником.

p, blockquote 13,0,0,0,0 –>

Вероятные дефекты

Провод заземления датчика требует особого внимания Провод заземления датчика (корпус). Особенностью схемы котла Navien, о которой не все знают, является включение в эту схему резистора. Бывает, что резистор сгораетЛиния прерывается и отображается ошибка 03. Вы можете проверить непрерывность с помощью мультиметра: при измерении прибор должен показывать R в пределах 0,5 MΩ.

• Датчик ионизации котла NAVIEN
• Расположение датчика ионизации в котле Navien

Трансформатор зажигания

В котле Navien он расположен под электродным блоком. Перегорание (обрыв) обмотки Tr также вызывает ошибку 03. Проверка целостности проста: мультиметр с настройкой “kOhm”.

p, blockquote 15,0,0,0,0 –>

Газовый клапан

Ошибка 03 возникает из-за проблемы с одной из 3 катушек. Как правило, модулируемый здесь ни при чем: перегорание его обмотки – явление исключительное. Однако в котлах NAVIEN наблюдаются отказы обеих запорных катушек.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0,0 –> Ошибка 03 бойлера Navien, вызванная проблемой с одним из 3 змеевиков

Проверка пригодности

Появление ошибки 03 Navien Может быть вызвано дефектом электронной платы котла. Однако он проверяется на пригодность и может быть отремонтирован только в сервисной мастерской. Самостоятельно, без опыта, без соответствующих схем и оборудования, лучше не экспериментировать, а сразу обратиться к профессионалам.

p, blockquote 18,0,0,0,0,0 –>

Полезные советы
