При самостоятельном изготовлении направляющей каретки мастер должен изучить кинетическую и электрическую структуру. Кинетическая схема описывает всю работу устройства – его части и взаимосвязь между ними, принцип и последовательность операций.
Как сделать простую каретку для идеального реза ручной циркулярной пилой?
При распиловке досок и других пиломатериалов под прямым углом ручной циркулярной пилой очень часто бывает, что срез отклоняется на несколько градусов. Повысить его точность можно, установив на пилу подрезную каретку. Ее можно изготовить своими руками из доступных материалов.
Что вам потребуется:
- 3 мм фанера;
- Узкая полоса;
- Направляющие для ящиков – 2 шт;
- оргстекло 3 – 6 мм
- двусторонняя клейкая лента
- саморезы;
- древесина 50х50 мм.

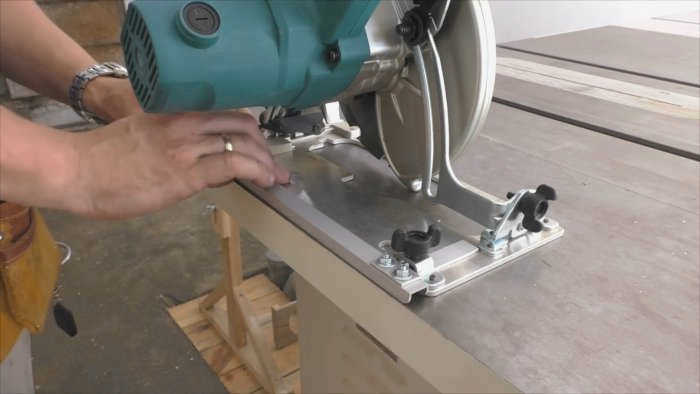

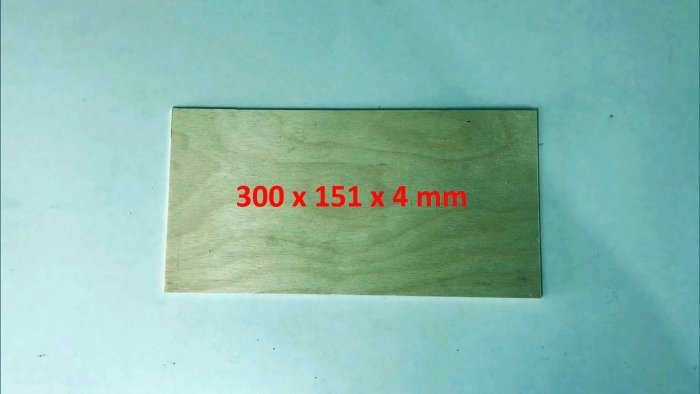

Основная подошва ручной пилы должна быть сделана внахлест. Для этого фанера обрезается по размеру обычной фанеры, с небольшим допуском на большую сторону.

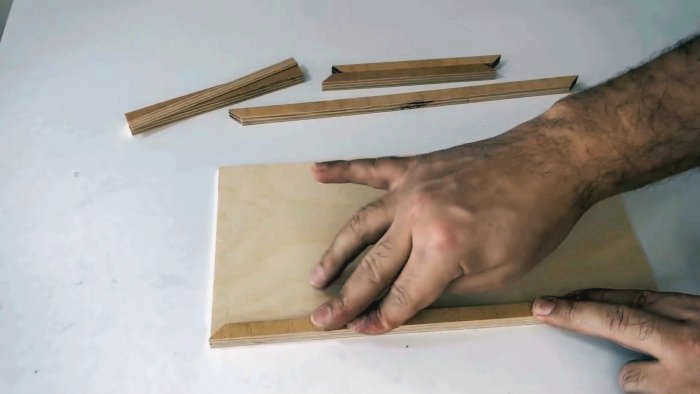

Затем к ней приклеивают рейки по периметру, обрезая их по длине, а концы под углом 45°, чтобы получилась рамка.

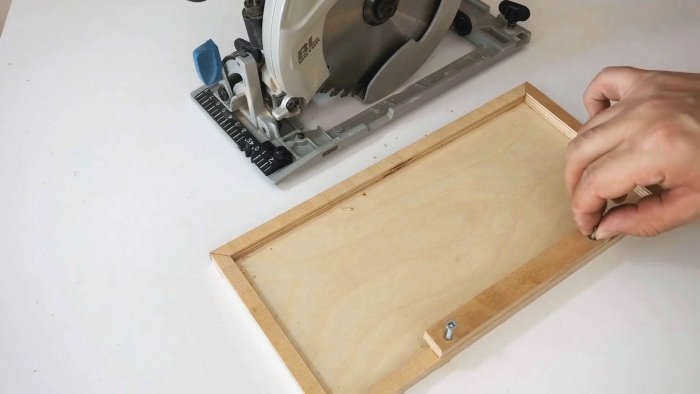

Фанера укладывается в эту рамку аналогично рейкам. Края должны выходить заподлицо с основанием циркулярной пилы. На боковой стороне циркулярной пилы рамка приклеивается, а затем прикручивается на место. Это позволит прикрепить подошву крышки к стандартной подошве.
С задней стороны это делается с помощью 2 саморезов и шайб. Как только подошва будет установлена, включите циркулярную пилу и отрежьте ее.

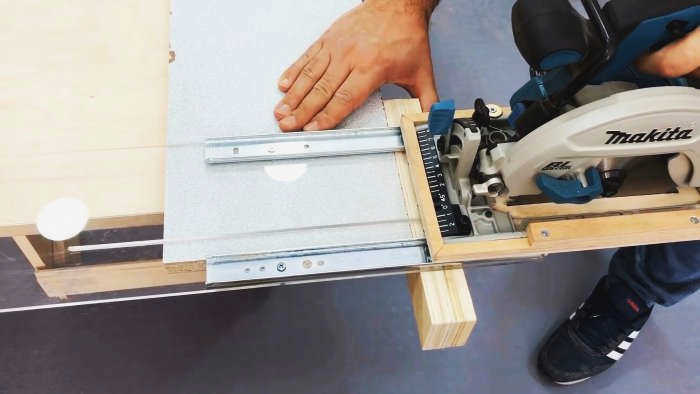

Недорогая самодельная направляющая с кареткой для ручной циркулярной пилы

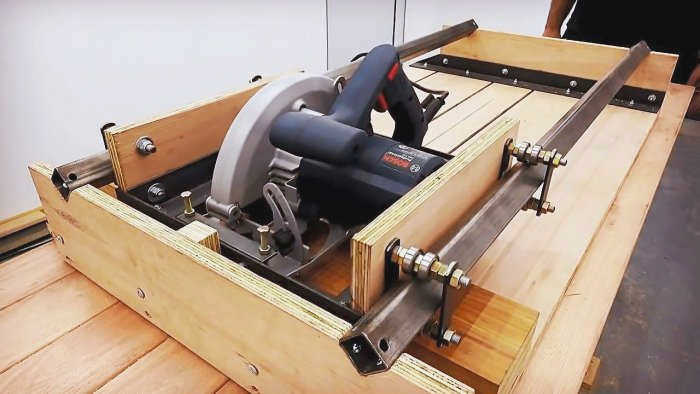

Если ручную циркулярную пилу установить на каретку, которая скользит по направляющей, получится очень точный и удобный отрезной станок. Такого станка достаточно для раскроя материалов при изготовлении мебели на заказ, не говоря уже о различных мелких предметах мебели. Направляющую можно изготовить из самых обычных недорогих материалов из магазина "Сделай сам".
Основные материалы:
- шпильки, гайки, шайбы М10;
- маленькие подшипники – 8 шт;
- стальная полоса 15-20 мм;
- сегментная труба 30х30 мм;
- уголок 30×30 мм;
- фанера 12 мм.

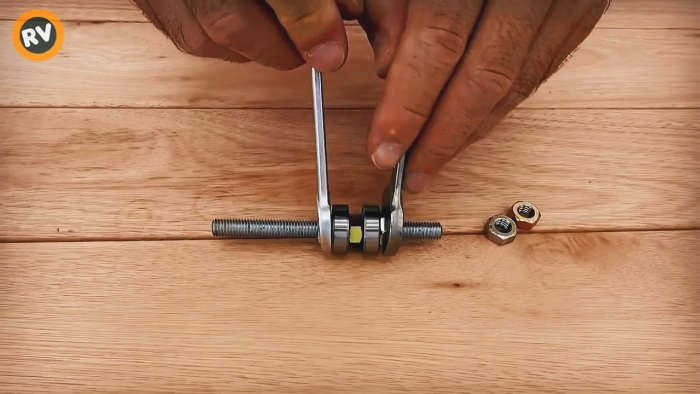

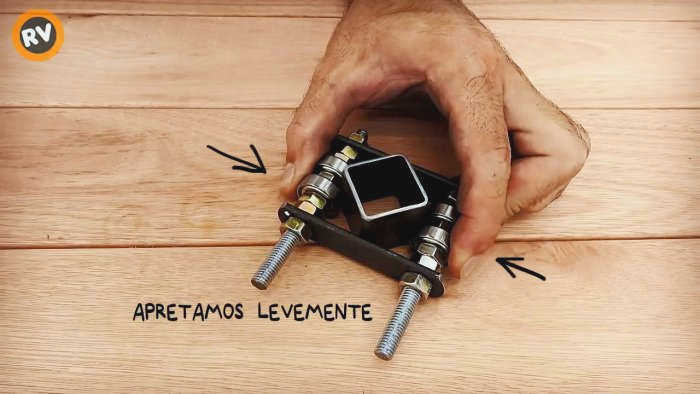

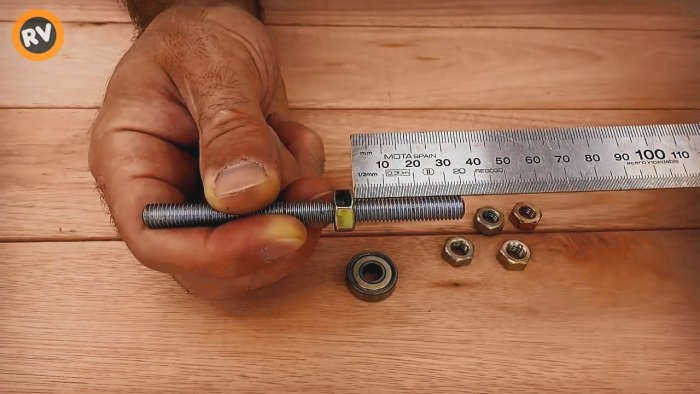

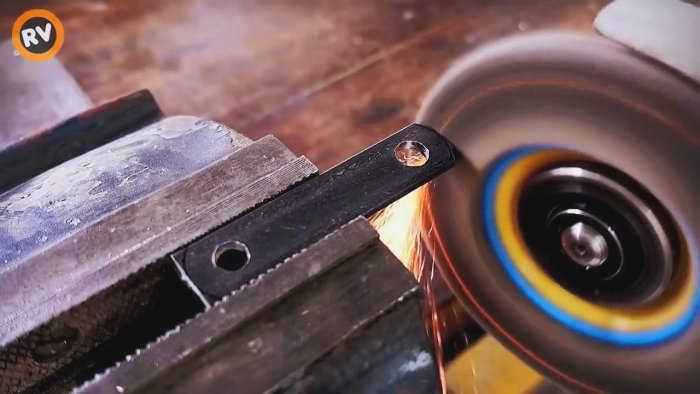

Чтобы изготовить каретку для рельса, необходимо собрать ролики. Для этого 2 подшипника зажимаются на куске дюбеля, как показано в примере. Необходимо собрать 4 комплекта таких роликов.

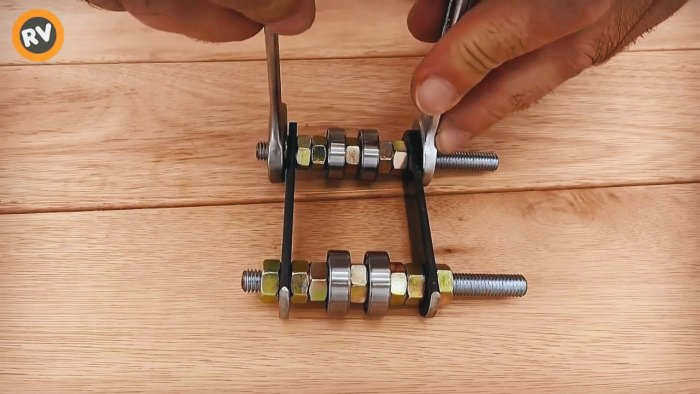

Ролики должны быть попарно соединены ремнем. Расстояние между ними должно быть таким, чтобы между ними по диагонали можно было вставить профильную трубу 30х30 мм.
Как сделать направляющую для ручной циркулярной пилы и распилить доску так же ровно, как на стационарной циркулярной пиле?
Прямой распил ручной циркулярной пилой – задача не из легких. Из-за неоднородности древесины и других причин пила всегда стремится двигаться в сторону. Конечно, вы можете купить направляющую в магазине, но заводское, фирменное изделие по цене сопоставимо с самой пилой. Обладая некоторыми базовыми столярными и слесарными навыками, вы можете самостоятельно изготовить это полезное дополнение к вашему инструменту.
Вам понадобятся
- Ручная циркулярная пила;
- ламинат;
- алюминиевый швеллер
- винты, болты, гайки и шайбы;
- алюминиевая пластина
- двусторонняя клейкая лента
- рулон наждачной бумаги.
С помощью стационарной циркулярной пилы сделайте продольные и поперечные пропилы в ламинате для изготовления полуфабриката основания направляющей.

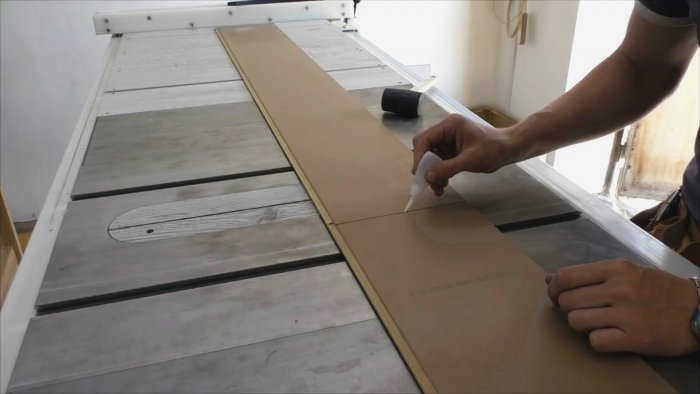

Соедините две ламинатные доски вместе по длине, ударив по стыку молотком и заполнив обратную сторону быстросохнущим клеем.

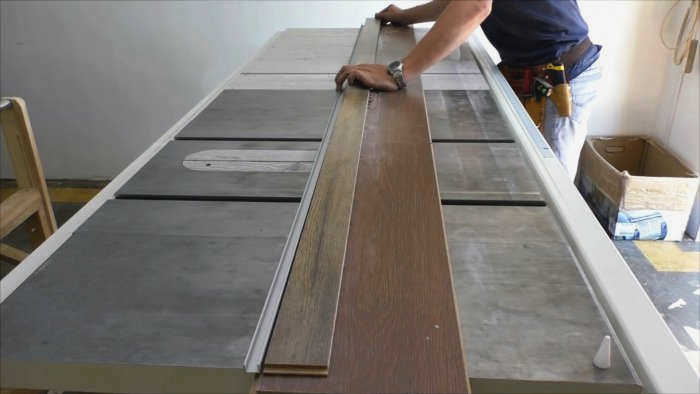

Отшлифуйте поверхности деталей шлифовальным кругом на круглом патроне и протрите тряпкой. Нанесите клей на заднюю поверхность узкого куска ламината, прижмите алюминиевый канал в качестве упора и приклейте узкий кусок к основанию вдоль алюминиевого канала.
Просверлите отверстия одного типа в задней части алюминиевого канала через равные промежутки, растачивая головки шурупов с внутренней стороны и удаляя заусенцы с внешней стороны с помощью наждачной бумаги.
Пошаговые инструкции
Ниже приводится подробная инструкция по изготовлению простой пильной каретки.
Разметка направляющих
Пазы направляющей шины должны быть абсолютно параллельны диску циркулярной пилы. Поэтому с помощью карандаша и линейки отметьте и проведите центральную линию на столешнице. Точная разметка необходима для хорошего инструмента.
Кроме того! Если нет люфта, линейка должна быть прижата к самому диску.

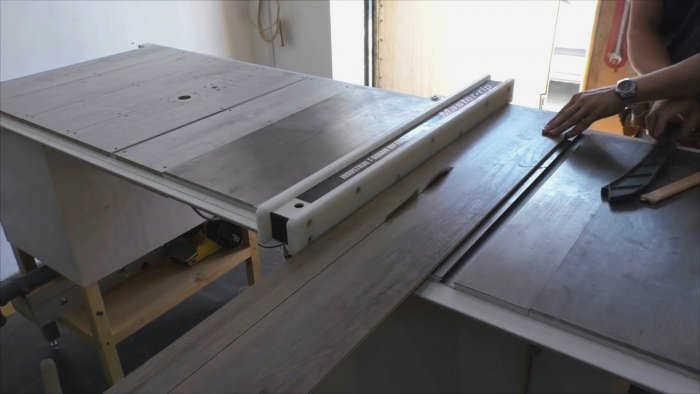

Фрезерование отверстий для салазок
Когда основная линия готова, с помощью фрезерного станка делаются прорези через равные промежутки с обеих сторон. В пазы можно вставить металлические профили (n-образные), чтобы пазы были более прочными, а направляющие легко двигались.
Изготовление планок

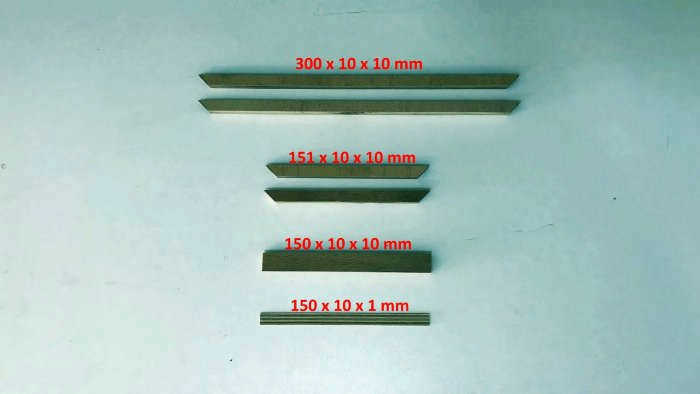

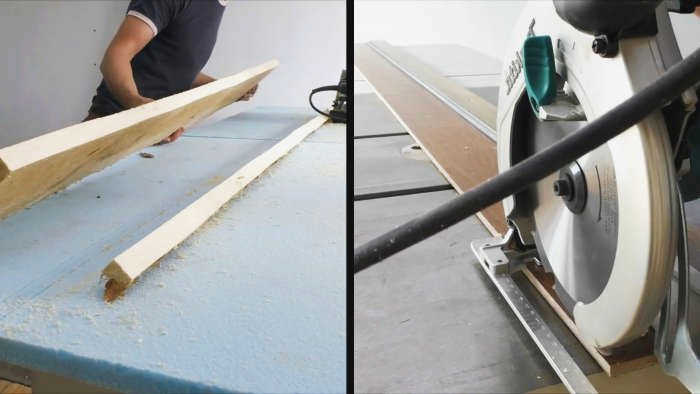

Планки вырезаются из дерева. Предпочтительны твердые породы дерева, такие как клен, дуб и другие. Планки должны хорошо прилегать друг к другу, но не слишком плотно, иначе тележка не сможет двигаться. Если этот шаг выполнен правильно, основание тележки будет легко устанавливаться на рабочий стол.
Сборка основания тележки на салазках
Салазки приклеиваются на место, затем на них укладывается лист фанеры. Поместите утяжеляющий материал на фанеру, пока работает клей, или закрепите его любым типом струбцин. Рекомендуется предварительно отшлифовать фанеру.
Совет! Чтобы предотвратить вытекание клея на окружающие поверхности, можно закрепить края направляющих малярным скотчем.

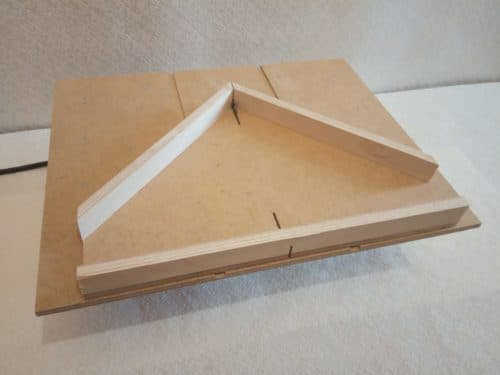

Разметка углов тележки
Тележка собирается в пазах, и мастер отрезает переднюю часть тележки. От этой части отмеряются два угла по 45 градусов. Затем углы отрезаются с обеих сторон.
Корректировка углов тележки
Чтобы оценить функциональность тележки, конструкцию собирают и выполняют некоторые предварительные работы. Если углы в отрезанных брусках неправильные, корректируется полоз пильного диска: его края подрезаются. Затем снова выполняется пробный распил.
Замечания во время работы
Важные моменты, которые необходимо учитывать во время производства:
- Деревянные детали шлифуются с помощью шлифовальной машинки или абразивной ткани. Это относится также к основанию каретки и ее направляющим.
- Пазы необходимо периодически смазывать, например, парафином. Воск для этой цели не подходит.
- Клей следует наносить только тогда, когда ползун полностью очищен от пыли. Кусочки стружки могут вызвать неровности в готовом изделии.
- При небрежном обращении с пилой она может выступать за края стены. Рекомендуется сделать дополнительную планку в месте прохождения режущего валика над тележкой.
- На этапе тестирования тележки убедитесь, что циркулярная пила свободно проходит через стенки инструмента. Отверстие должно быть немного шире, чем пила.
Предупреждение. Необходимо всегда соблюдать меры предосторожности. Работы лучше всего проводить вне жилого помещения, например, на заднем дворе или в гараже.
Полезные функции
Что еще полезно иметь под рукой мастеру "сделай сам":
- Клиновой нож – сохраняет целостность диска, предотвращает его заклинивание.
- Пылесос для удаления опилок во время работы в специальном контейнере. Этот пылесос очищает как саму зону распила, так и воздух в помещении. Инструмент подключается к пиле с помощью переходника.
- Подъемник (или просто домкрат) для поднятия пилы на нужную высоту.
- Индикатор в корпусе пилы помогает делать более точные пропилы.
- Освещение: Подсветка циркулярной пилы позволяет использовать ее в любом, даже очень темном помещении.
- Благодаря резиновым рукояткам режущий инструмент надежно лежит в руке.

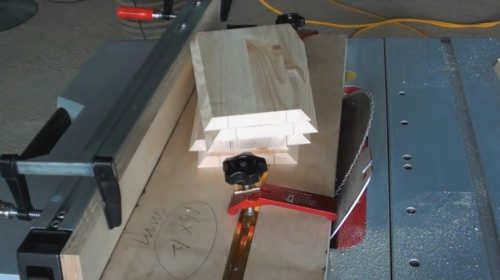

Циркулярная пила и ее направляющая могут быть разных стилей и назначений. Конструкция направляющей для шипорезки сложна и доступна не каждому мастеру. Однако описанные инструкции для деревянной каретки понятны и могут быть повторены довольно быстро и без специальных инструментов.
