Наружная проводка в квартире своими руками

ШАГ 4 (Монтаж наружной проводки) Монтаж схемы электропроводки.

Содержание

Наружная электропроводка – подробная пошаговая инструкция

Первым делом необходимо составить схему линий и компонентов: розеток, выключателей и коробок. При составлении схемы необходимо учесть следующие моменты:

Линии электропроводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены правилами безопасности.
Согласно стандартам, они должны находиться на расстоянии 15-20 см от углов, окон и дверей. Расстояние от уровня пола: розетки – не менее 20 см, а выключатели – не менее 60 см.
Не прокладывайте кабели вблизи радиаторов, обогревателей и других элементов, излучающих тепло. От постоянной температуры изоляционный слой разрушается, и риск аварии возрастает до критического состояния.
Также запрещается прокладывать электрические компоненты под трубами, где скапливается конденсат.
В помещениях с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
Соединения и кабели должны прокладываться только в распределительных коробках.
Распределительная коробка должна быть заранее размещена в легкодоступном месте на схеме электропроводки.

Если система не прокладывается через трубы или защитные панели, используются специальные кронштейны, которые можно приобрести у специализированных дилеров. Они необходимы для предотвращения провисания кабелей под действием собственного веса. Расстояние между кронштейнами составляет 30-40 см для горизонтальной установки и 60 см для вертикальной.

Специфика открытой электропроводки

Открытая электропроводка подходит, когда кабели прокладываются над плинтусами, вблизи стыков стеновых и потолочных плиток и в углах помещения. Выбранный кабель должен быть как можно более прямым. При прокладке кабеля в помещении с подвесным потолком кабель следует закрепить на стенах.

Если кабелей много, используйте направляющие. Не укладывайте кабели непосредственно на подвесной потолок. Как уже упоминалось выше, убедитесь, что к распределительным коробкам и распределительным щиткам легко добраться.

Проблемы, возникающие из-за расположения садового участка

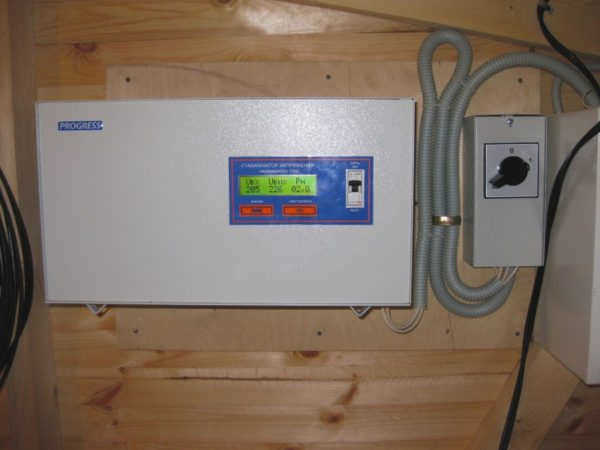

Большинство дачных поселков расположены за городом. Для электроснабжения в них, как правило, используются старые линии электропередач. Они не рассчитаны на большие потоки электроэнергии, возникающие при использовании различных бытовых приборов. Это сопровождается периодическими перебоями в электроснабжении, что может привести к выходу из строя оборудования, установленного в дачном поселке. Чтобы избежать этой проблемы, потребуются высокочувствительные автоматические выключатели и стабилизаторы напряжения.

Состояние кабелей в саду в значительной степени зависит от частоты времени, проводимого в саду. Этот факт необходимо учитывать при выборе способа прокладки кабелей, так как без отопления влага будет накапливаться внутри в течение зимы. Постепенно контактные соединения будут окисляться, что приведет к короткому замыканию и, как следствие, необходимости замены.

Важно: учитывая, что дача находится в частной собственности, хозяева должны сами позаботиться о монтаже контура заземления и молниеотвода.

Какой тип проводки использовать на даче?

Для того чтобы определить оптимальный вариант, необходимо знать каждый вариант в отдельности. В дачном доме может использоваться открытая и закрытая проводка. Каждый вариант имеет свои преимущества и недостатки, которые необходимо учитывать при окончательном выборе. Существуют также различия в процессе монтажа.

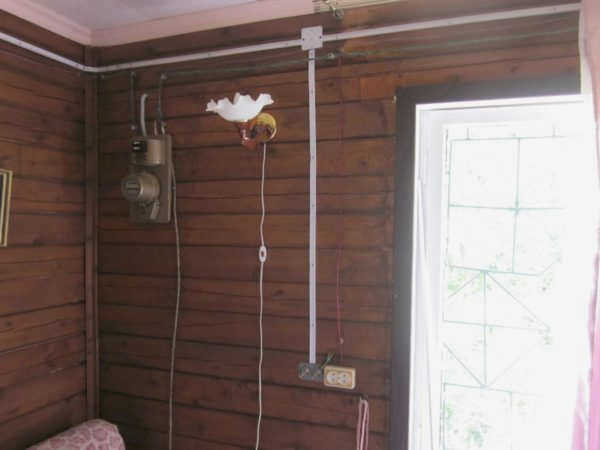

Открытая проводка

Этот вариант предусматривает открытую прокладку кабельных линий (КЛ) непосредственно по стенам помоста, включая отделочные материалы. При этом могут использоваться специальные защитные короба, которые выпускаются в различных цветах. Это позволяет подобрать элементы под цвет проекта. Основным преимуществом открытой проводки является быстрый монтаж. Также существует возможность беспроблемного устранения неполадок и установки дополнительных точек питания.

Единственным недостатком является эстетический аспект. Все проложенные провода находятся в визуальном доступе, что может не понравиться некоторым владельцам загородной недвижимости.

Открытую проводку целесообразно использовать на дачах, которые эксплуатируются только летом.

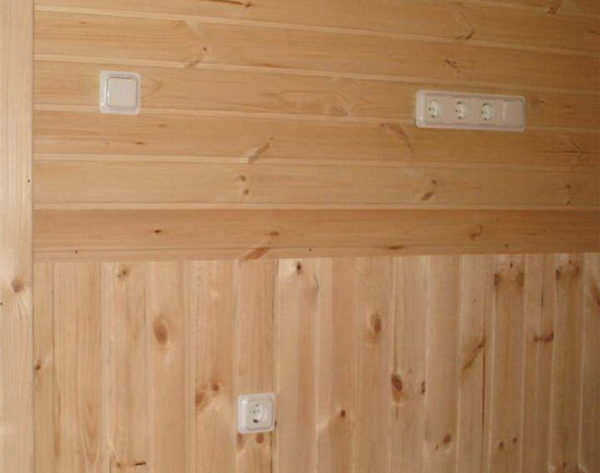

Скрытая проводка

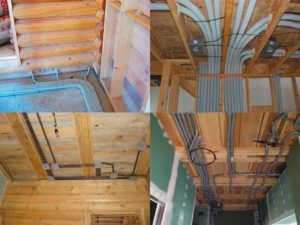

Этот тип электропроводки нельзя использовать в дачах с неотделанными деревянными стенами. Скрытая проводка предполагает прокладку кабелей в гермовводах, которые затем скрываются под слоем штукатурки. Это требует больше времени и усилий, но позволяет добиться эстетически привлекательного внешнего вида.

Закрытая прокладка кабелей связана с повышенным уровнем безопасности. Однако, если отдельные кабели будут повреждены, отделочный слой придется удалить.

Монтаж

Кабели соединяются в специальных распределительных коробках и коробах. Участок, заканчивающийся в коробках, должен быть откушен с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт повредится или перегорит, будет легко вырезать поврежденный провод и восстановить соединение. На выходах из распределительных коробок, на расстоянии около 50 мм, провода крепятся к стенам.

Все розетки и выключатели устанавливаются на специальную подложку, толщина которой должна быть на 10 мм больше толщины стенки изделия. Если вы устанавливаете розетки или выключатели старого образца, вы можете самостоятельно вырезать уплотнитель из дерева или пластика. Сначала необходимо закрепить основание на поверхности стены, а затем установить на него изделие.

Все правила и рекомендации разработаны высококвалифицированными специалистами и призваны обеспечить безопасную эксплуатацию электроустановки. Если вы решили монтировать проводку самостоятельно, знание этих требований является обязательным.

Особенности монтажа проводки с открытым контуром

Открытая проводка чаще всего используется там, где кабели прокладываются над плинтусами, между стенами и потолочными плитами или в углах помещений. Используемый кабель должен быть идеально ровным.

Читайте также:
Коробка уравнивания потенциалов (PBL): Особенности установки и эксплуатации

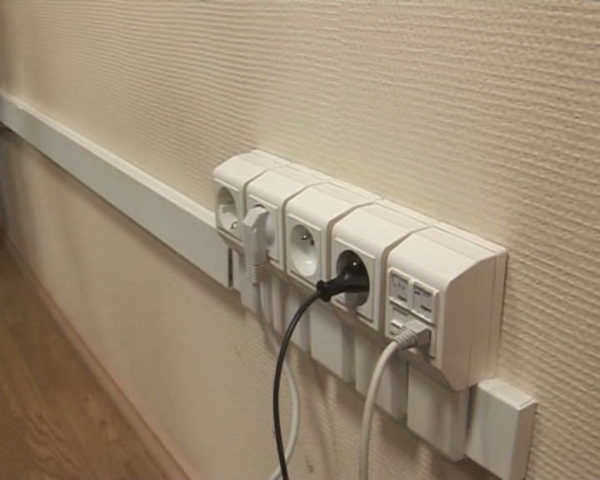

Если открытая проводка прокладывается в квартире с подвесными потолками, кабель следует закрепить на стенах. Если количество кабелей велико, целесообразно использовать кабельные каналы.

Запрещается прокладывать кабели вдоль подвесного потолка. Распределительные и ответвительные коробки должны быть установлены таким образом, чтобы доступ к ним не был затруднен.

Пример установки открытой розетки на видео:

Меры предосторожности

Изоляция кабеля должна выдерживать внешние воздействия без риска повреждения. Например, кабели не следует прокладывать вблизи источников высокой температуры, так как тепло расплавит защитный слой. Для повышения безопасности кабели могут быть пропущены через дополнительный изолятор. В случае незапланированного механического воздействия будет повреждена только внешняя оболочка.
Если перегородки выполнены из горючих материалов, кабели следует прокладывать в стальных трубах или на изоляторах, чтобы предотвратить контакт кабелей со стенами.
При прокладке кабелей слаботочные и силовые цепи должны быть разделены, а резервные кабели следует прокладывать в отдельных кабелепроводах. В случае повреждения сетевого кабеля велика вероятность того, что запасной кабель будет цел.
Нейтральный и фазный проводники должны находиться в одном кабеле, а цветовая маркировка изолятора позволяет быстро определить назначение проводников.
Не используйте витую пару для соединения проводников, так как она не обеспечивает хорошего контакта и может сильно нагреваться при подключении к мощному оборудованию.
Рекомендуется предусмотреть запасную длину кабеля на случай ремонта (например, если проводник поврежден в месте соединения с удлинительным кабелем заказчика).
Точки подключения кабеля должны быть расположены в распределительных коробках. Важно обеспечить свободный доступ к контактам для ремонта, обслуживания или осмотра.
Для ввода линии электропередачи в частный дом используется труба, которая предотвращает попадание талой или дождевой воды в помещение. Распределительные коробки должны соответствовать условиям эксплуатации. Например, в районах с повышенной влажностью используются изделия с герметичными крышками и местами прохода кабелей.
Металлические конструкции, используемые для прокладки кабелей, должны иметь антикоррозийное гальваническое покрытие.
Не следует прокладывать открытые кабели в помещениях с повышенной влажностью или колебаниями температуры (например, в ванных комнатах, кухнях или саунах). В таких условиях для прокладки кабелей используются защитные герметичные трубы.

Примеры наружной проводки в интерьерах лофт

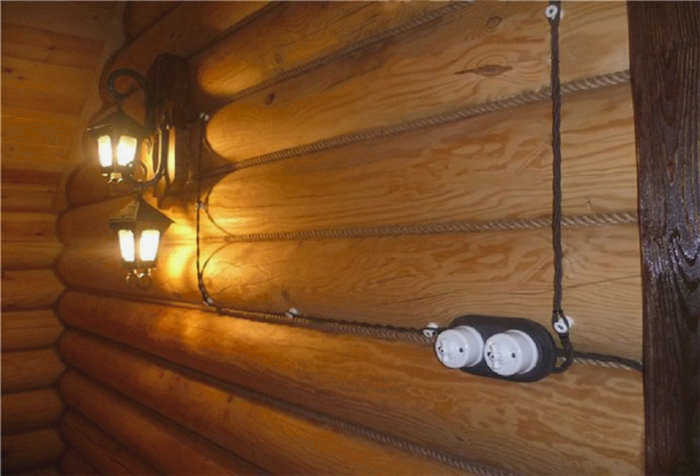

В проводке в стиле ретро или лофт кабели монтируются на фарфоровых изоляторах. Кабели имеют внешний декоративный тканевый изоляционный слой, чтобы приблизить внешний вид системы к стандартам первой половины 20-го века.

Расстояние между роликами составляет от 200 до 500 мм, при этом рекомендуется расстояние не менее 15 мм от кабеля до горючих перегородок. Серия фотографий показывает открытую проводку на фарфоровых изоляторах в доме современного дизайна.

Для повышения безопасности силовые кабели прокладываются в трубах с декоративным покрытием, имитирующим бронзу или другой металл. Для установки защитных гильз используются кронштейны или скобы, жестко закрепленные на стенах.

Для соединения горизонтальных и вертикальных элементов используются соединители, осветительная арматура подключается с помощью распределительных коробок.

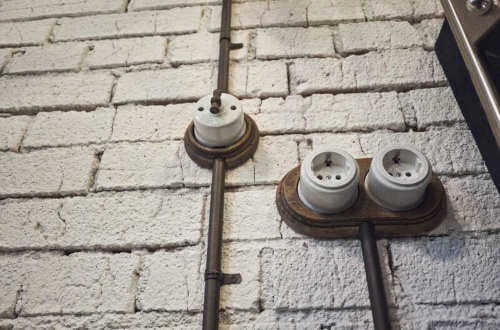

На фото показаны примеры проводки, сконфигурированной в металлических трубах с поверхностями в ретро-стиле.
