Насос для откачки сточных вод: особенности, выбор
Если у вас частный дом и индивидуальная канализационная система, вы можете либо периодически вызывать специальные службы для обслуживания септика или АГ, либо обслуживать устройство самостоятельно. Цены на обслуживание таковы, что, несмотря на весьма неприятную процедуру, люди делают это самостоятельно. Для проведения таких работ необходим фекальный канализационный насос. Это специальное устройство, которое может перекачивать очень грязную воду.
Существует два типа насосов для откачки грязной воды: дренажные и фекальные. В чем разница между ними? Водоотвод предназначен для отвода загрязненной воды, содержащей мелкие твердые частицы, такие как ил, песок и другие вещества аналогичного размера. Для предотвращения попадания более крупных частиц устанавливаются сетки. Как видно из описания, дренажные насосы подходят для откачки осветленной воды из септика, для откачки воды из септика и для отвода дождевой воды.
Если необходимо откачать ил из автоматических индивидуальных очистных сооружений (таких как Топас или других) или ил со дна септика, то обезвоживающий насос не справится с этой задачей. Среда слишком плотная. В случае с септиком обычно есть решение: перемешать ил, откачать его, залить обратно воду, перемешать и снова откачать. Это возможно, но потребуется много времени, чтобы заставить септик снова работать, поэтому этот метод следует использовать только в крайнем случае. Лучше приобрести специальное оборудование, которое может работать с уплотненным илом.
Канализационные насосы используются для очистки септиков и резервуаров. Они могут перекачивать сильно загрязненные жидкости, вязкие среды, которые могут содержать твердые частицы. Размер частиц зависит от модели, но максимальный составляет 50 мм. Не все отходы в септике всегда разлагаются до такого состояния. Чтобы справиться с этим, в нижней части насоса устанавливается измельчитель. Обычно он устанавливается в центробежных моделях – на валу устанавливаются дополнительные режущие ножи. Сточные воды попадают в рабочий орган насоса уже измельченными.

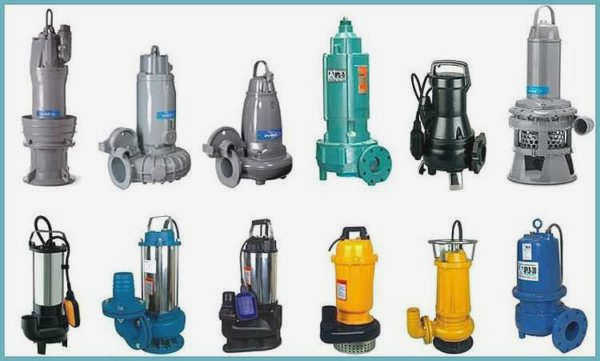

Виды фекальных насосов
Фекальные насосы работают в агрессивных, химически активных средах. Помимо герметичного уплотнения, материалы, из которых они изготовлены, должны быть химически нейтральными и устойчивыми к агрессивным средам. Таких материалов существует очень мало:
- нержавеющая сталь;
- некоторые виды пластмасс;
- чугун.
Лучший материал – нержавеющая сталь, но он и самый дорогой. Самый бюджетный вариант – пластиковый корпус. Такие модели самые дешевые. В средней ценовой категории находятся фекальные насосы с чугунным корпусом. Несмотря на то, что вы не будете пользоваться им очень часто, не стоит выбирать дешевые модели. Разве что для дачи, куда вы приезжаете лишь изредка.
В зависимости от типа установки фекальные насосы для канализации могут быть:

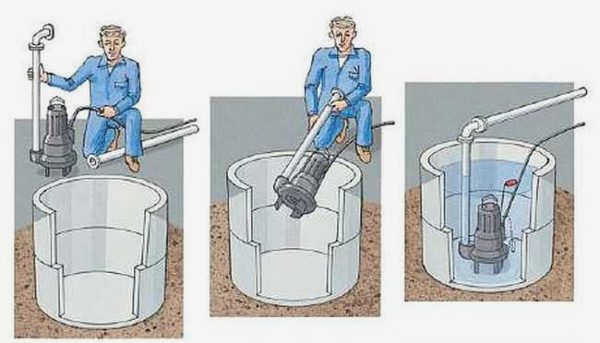

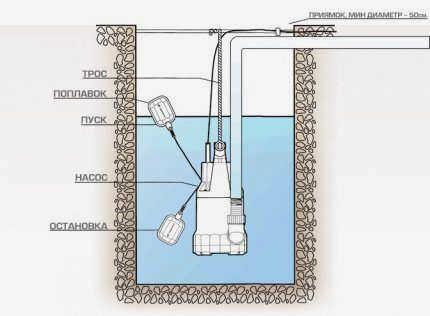

- Погружные. Они устанавливаются на дне резервуара и обычно работают в автоматическом режиме. Они включаются/выключаются с помощью поплавкового выключателя. Поплавок поднимается и опускается вместе с уровнем жидкости, и когда поплавок находится на дне, насос отключается.
- Полупогружные. Эти насосы имеют вытянутую форму, а всасывающая часть находится довольно далеко от двигателя. Двигатель остается на поверхности, плавая на специальной платформе, всасывающая часть расположена в глубине.
- Поверхностный монтаж. В резервуар опускается только шланг, соединенный с входом, сам агрегат находится рядом с резервуаром. Погружной канализационный насос поверхностного монтажа обычно имеет пластиковый корпус и небольшую производительность. В основном это вариант с гирляндами.
Теперь необходимо разобраться во всем многообразии – когда и какие устройства лучше использовать.
Гидравлический насос в канализационной системе под давлением
Чтобы грамотно выбрать насос, нужно разобраться во всех его модификациях и учесть множество факторов.
Канализационные системы часто проектируются таким образом, чтобы сточные воды шли самотеком. Но не всегда локальный септик или вход в централизованную канализацию находится ниже канализационной трубы и всех сантехнических приборов в доме.
Сточные воды не могут подниматься сами по себе, их должен "толкать" вверх насос.
Фотогалерея
Фото из
Канализационные насосы делятся на четыре основные группы. К первой относятся насосы для бытовых сточных вод.
Вторая группа включает насосы для перекачки промышленных сточных вод, в том числе агрессивных и опасных сред.
Третья группа состоит из насосов, стимулирующих перекачку воды из ливневых и дренажных систем.
Четвертая группа состоит из гидравлических машин, используемых для перекачки сброженного ила и активного ила из резервуаров, песка из песчаных отстойников и т.д.
Насосы для бытовых сточных вод
Насосные системы для перекачки промышленных сточных вод
Насосы для перекачки атмосферных вод
Насосы для перекачки осадка
Насосное оборудование устанавливается, когда из-за рельефа местности или других особенностей участка невозможно проложить наружные канализационные трубы с подходящим уклоном.
Также возможно расширение или модификация здания. При этом изменяется конфигурация внутренних труб и объем сточных вод, которые уже не могут отводиться независимо от жилища.
Наиболее распространенный вариант канализационной системы с принудительной откачкой сточных вод предполагает наличие промежуточного накопительного резервуара в подвале дома. При его заполнении до краев включается насос, который откачивает жидкость на улицу для дальнейшей очистки или утилизации.
В качестве альтернативы можно установить компактную насосную установку, которая включается только при сбросе сточных вод. Однако если она выйдет из строя, дом, по сути, останется без канализации.
Типы канализационных напорных насосов
Самое главное при выборе канализационного насосного оборудования – четко отличать его от дренажного и колодезного подъемного оборудования.
Последние два варианта предназначены исключительно для перекачки чистой воды или воды с мелкими взвешенными частицами. Если внутрь попадут более твердые фекальные массы или мусор, он просто сломается.
Ассортимент фекальных насосов довольно широк, но весь спектр этого оборудования можно разделить на три класса: погружные, полупогружные и внешние.
Специальный канализационный насос предназначен специально для перекачки сточных вод со всеми бытовыми отходами, которые попадают в канализацию из раковин, унитазов, посудомоечных и стиральных машин.
Лучше всего выбрать оборудование с измельчителем. Такое оборудование измельчает весь мусор перед тем, как он попадает в канализационный насос.
В целом, фекальные насосы используются для:
- перекачки осадка сточных вод в системах обязательной канализации;
- перекачки ила из септиков, отстойников и выгребных ям;
- откачки воды из подвалов и погребов;
- очистка канализационных труб и колодцев от ила.
Стандартный канализационный насос не справится с этой задачей. Рабочие колеса быстро засоряются, а двигатель перегревается из-за внезапного увеличения нагрузки.

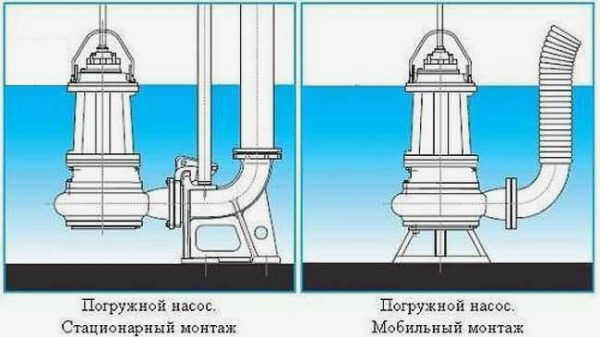

Тип №1: Погружной

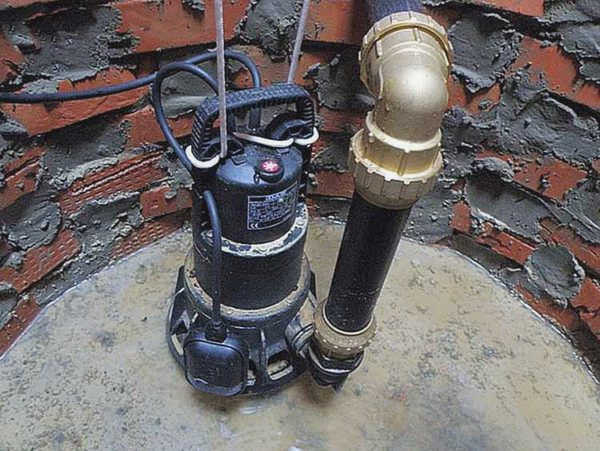

Насос этого типа погружается всем корпусом непосредственно в сточные воды. Все детали насоса изготавливаются из нержавеющей стали или чугуна, чтобы они не были сразу повреждены при контакте с активными и агрессивными средами.
Туалетный насос измельчитель: Конструкция
Под туалетным насосом обычно понимают систему для перекачки сточных вод. Большинство деталей (корпус, перегородки) изготавливаются из специального пластика, чтобы минимизировать вероятность коррозии. Лезвия из нержавеющей стали разрезают крупные нерастворимые элементы, чтобы они легче проходили по трубам. Устройство является энергонезависимым, но для решения проблемы достаточно иметь аварийный источник питания. Даже колебания напряжения в сети не приведут к выходу из строя насоса измельчителя.
В большинстве случаев ножи расположены в верхней части корпуса. Здесь задерживаются твердые и крупные частицы. В случае с мембранным переключателем измельчение не начинается до достижения определенного объема. В других вариантах лопасти начинают работать, как только вода смывается. Измельченная масса выталкивается в канализацию. Вода просто стекает в трубу; она лишь ускоряется.
Обратный клапан – обязательное условие для сантехнического оборудования. Даже если в канализационном стояке произойдет засор, вода не попадет в измельчитель и не выведет его из строя. Вам не придется тратить деньги на ремонт или полную замену устройства.
Преимущества установки канализационных насосов с измельчителем для унитаза
Главным и неоспоримым преимуществом является то, что вы можете обустроить свою квартиру или дом так, как считаете нужным. Нет необходимости придерживаться "мокрых" точек в квартире. Вы вполне можете менять расположение туалета, душа, ванной комнаты.
Следует отметить и ряд других преимуществ использования насоса для унитаза:
- Снижается вероятность засоров не только в стояке, но и во всей канализационной системе. Жидкость с твердыми частицами перемещается силой, а не под действием силы тяжести. Это предотвращает образование нерастворимых отложений на поворотах и сложных трассах;
- Поскольку твердые частицы мелко измельчены, для прокладки канализационной системы можно использовать трубы малого диаметра. Их легче спрятать в стене или закрыть декоративным коробом;
- Для смыва отходов в канализацию требуется меньше воды, чем в стандартном варианте.
Если не экономить на покупке и выбрать модель с хорошей изоляцией, то фекальный насос для туалета с измельчителем будет работать совершенно бесшумно. Это особенно важно в ночное время.
Недостатков у оборудования нет. Одна особенность – энергозависимость. Если электроснабжение в районе нестабильно, как уже говорилось ранее, потребуется только ИБП.
Регулярная очистка является необходимым условием для правильной работы. В некоторых моделях это приходится делать вручную, в других – есть специальные составы, растворяющие твердый осадок. Можно приобрести насос для унитаза с функцией самоочистки, но стоимость таких модификаций довольно высока.
Зачем вообще нужен такой насос?
Надо сказать, что использование насоса может решить самые сложные проблемы канализационной системы. Это и перенос унитаза практически на любое расстояние от стояка, и установка канализации в помещении ниже уровня канализации, и многое другое.
Преимущества использования насосов неоспоримы:
- Эффективное предотвращение засоров канализации. Благодаря тому, что сточные воды проталкиваются по трубам, а не под действием силы тяжести, у стоков нет возможности скапливаться и образовывать засоры.
- Возможность использования труб малого диаметра для канализационной системы.
- Уменьшение расхода воды из резервуара.
- Могут быть установлены в любом месте дома.
Кроме того, насосы-мацераторы практически бесшумны – особенно те, которые имеют качественную изоляцию. Они не вызывают дискомфорта и не беспокоят по ночам.
Есть некоторые неудобства, связанные с эксплуатацией устройств. Устройства являются энергонезависимыми, поэтому они могут работать только при наличии электричества, что не всегда возможно, например, в сельском доме.
Санитарные насосы довольно компактны и могут быть размещены непосредственно за унитазом. На рисунке показано типичное расположение устройства
Кроме того, насосы необходимо регулярно обслуживать. А именно, их необходимо чистить. В зависимости от модели, это необходимо делать вручную или с помощью специальных химических растворителей.
Если этого не делать, устройство может засориться, что немедленно скажется на его работе. Однако существуют самоочищающиеся модели, которые не требуют очистки, но они стоят дороже.
Разновидности оборудования
Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенный спектр применения и эксплуатационные характеристики. Рассмотрим эти устройства подробнее.
Оборудование для холодных сточных вод
Предназначено для работы с жидкостями, температура которых не превышает 40°C. Обратите внимание, что некоторые детали устройства могут быть повреждены при контакте с горячей сточной водой.
Поэтому никогда не подключайте их к сливу ванны или душа. Существует две разновидности этих устройств. Один из них содержит измельчитель, а другой – нет.
Первые можно использовать только для унитазов или для комбинированных соединений, которые могут включать в себя раковину, биде, унитаз и т. д. Вторые не могут быть использованы для подключения к унитазу.
Мало того, при их использовании следите за сливом, чтобы в насос не попал крупный мусор. Для их установки используются специальные переходные гнезда, которые также чувствительны к высоким температурам.
На рынке можно найти санитарные насосы, которые устанавливаются внутри бачка. Это могут быть модели, предназначенные для перекачки как горячих, так и холодных сточных вод
Оборудование для горячих сточных вод
Эти устройства обычно могут работать со сточными водами при температуре не выше 90°C. Однако это значение может варьироваться в зависимости от предназначения устройства. Однако это значение может меняться в зависимости от предназначения устройства и его модели. Пожалуйста, обратитесь к технической документации устройства. Эти насосы предназначены для использования с широким спектром бытовых приборов.
Те из них, которые могут перекачивать не очень горячие жидкости, используются при подключении ванны или душа.
Фотогалерея
Фото из

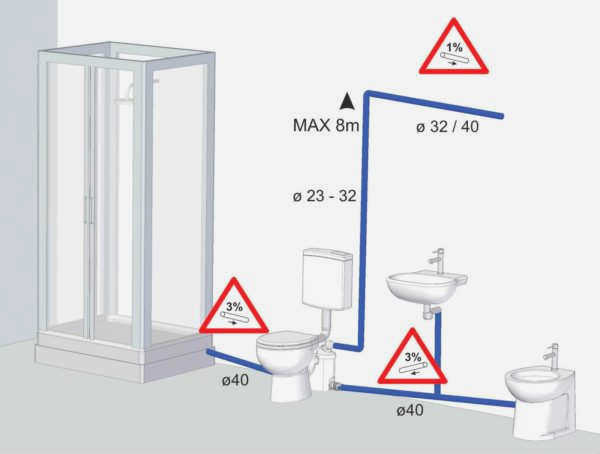

Для перекачивания сточных вод под углом до 90 градусов используется специальный тип насоса.

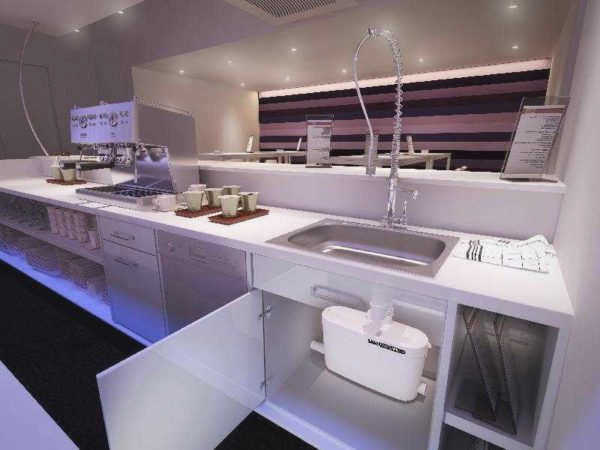

Малогабаритная установка устанавливается там, где самотечный дренаж невозможен или труднодоступен.
Принципы установки и подключения
Установка и подключение туалетных и канализационных насосов разных производителей осуществляется по очень похожим принципам. Однако перед установкой стоит ознакомиться с инструкцией по эксплуатации конкретного изделия – могут быть некоторые особенности.
Подключение
Насос должен быть установлен таким образом, чтобы к нему был легкий доступ. Он очень прост в обслуживании, но периодически требует чистки. Если к насосу подключены посудомоечная и стиральная машины, рекомендуется регулярно проверять, не засорилась ли сливная система жиром, грязью или солями. При необходимости ее можно очистить с помощью мягких моющих средств. Не используйте агрессивные химические средства, так как они могут повредить пластиковые и резиновые детали системы.
Вот общие правила:
- Индивидуальная дренажная система должна быть заземлена. Поэтому розетка должна быть трехпроводной с действующим контуром заземления. (Информацию о контуре заземления в отдельно стоящем доме можно найти здесь).
- В целях безопасности на линии электропитания должны быть установлены автоматический выключатель и автоматический выключатель остаточного тока.
- При установке устройство крепится к полу. Для снижения уровня шума рекомендуется устанавливать его на вибропоглощающее основание (резиновая прокладка). Не рекомендуется прижимать корпус к стене во избежание передачи вибраций от насоса. Эти меры необходимы для снижения уровня шума.
- Нагнетательный трубопровод изготавливается из жесткой сантехнической трубы. Существует два рекомендуемых типа – пластиковые канализационные трубы и медные трубы. Рекомендуется использовать жесткие неразъемные фитинги.
- Трубы должны быть прочно закреплены (к стенам, полу и т.д.).
Производители и модели
Канализационные системы по индивидуальному заказу производятся не многими компаниями. Тем не менее, ценовой диапазон достаточно широк. Традиционно европейские производители отличаются хорошим качеством, но высокими ценами. Никто не удивится, узнав, что китайские канализационные насосы стоят дешевле, но и качество их ниже. В общем, выбор как обычно – дорого и качественно или дешевле и…
Системы принудительной канализации Grundfos – Sololift.

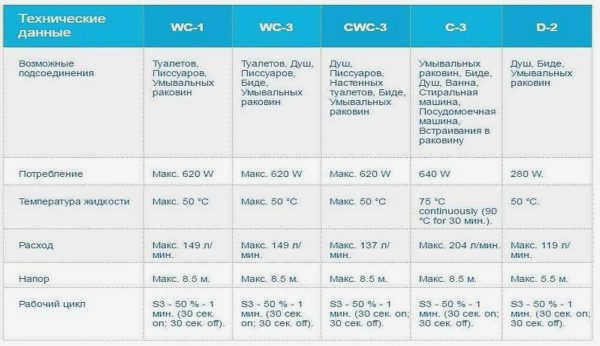

Известный производитель сантехники Grundfos (Грундфос) выпускает насосы для принудительной канализации Sololift (Сололифт). В настоящее время представлена модифицированная серия Sololift2. Она не имеет движущихся частей, контактирующих со сточными водами. Исключение составляет измельчитель, но его привод также "сухой". Это делает ремонт менее проблематичным. Существует несколько моделей Sololift для разных случаев:
- WC1 – с измельчителем, одним основным и одним дополнительным входом. Подходит для подключения к унитазу или умывальнику.
- WC3 – насос с измельчителем для подключения к унитазу и тремя дополнительными входами.
- CWC3 – то же, что и WC3, только для подключения к подвесным унитазам.
- C3 – высокопроизводительный фекальный насос, способный перекачивать сточные воды температурой до +90°C, перекачивающий сточные воды из ванны, стиральной и/или посудомоечной машины.
- D2 – насос для горячей сточной воды (до +90°C) без твердых частиц. Может быть подключен к душевым кабинам, раковинам, стиральным и посудомоечным машинам.
Канализационные насосы Sololift – не из самых дешевых устройств, но они работают надежно и соответствуют заявленным параметрам. Компания также поддерживает гарантийный ремонт.
