Перед установкой напольного отопления принимаются меры по изоляции грунта. Это делается для того, чтобы избежать нагрева земли или соседей снизу. А также для того, чтобы избежать затопления подвала.
Насос для подогрева пола: как выбрать, где разместить, как рассчитать его мощность
Для домов средней и большой площади (50-100 м2 и более) лучше всего использовать насос для подогрева пола. Устройство обеспечивает постоянный поток воды, благодаря чему тепло равномерно распределяется по всей площади. Наиболее популярным вариантом является насос с мокрой крыльчаткой. Он достаточно долговечен, имеет приемлемую мощность и работает с меньшим шумом.
Насос циркулирует воду так, что поверхность равномерно нагревается и защищает дом от потери тепла, что особенно важно в регионах с очень холодными зимами. Это обязательное условие, но не во всех случаях. Если площадь пола небольшая (до 40-50 м 2 ), в этом нет необходимости.
Во всех остальных случаях установка насоса необходима не только из соображений комфорта, но и по техническим причинам:
- Часто для отопления используются трубы с малым сечением, что приводит к большим потерям тепла. Это приводит к перегреву самого котла, требуя больше твердого топлива.
- Некоторые напольные покрытия не переносят высоких температур – например, ламинат, дуб деформируются. Поэтому они требуют равномерного распределения тепла, которое обеспечивается водяным насосом. В расчет таких схем обязательно включается смесительный узел для поддержания нужного режима.
- Стены дома выполняются из одного и того же материала, который обладает одинаковой теплоемкостью. Однако полы часто делают из разных материалов. Например, в ванной комнате пол керамический, а в других помещениях может быть наливной. Поскольку теплоемкость различна, необходимо равномерно распределять тепло.
Обратите внимание: как правило, контур напольного отопления и радиаторная группа питаются от одного и того же котла. Параметры этих систем значительно отличаются.
Какой тип насоса необходим для напольного отопления?
Для дома с типичной площадью (до 250-300 м2) и 1-2 этажами можно выбрать насос с мокрой крыльчаткой, рабочее колесо которого погружено в воду. Это обеспечивает низкий уровень шума и долговечность (нет необходимости постоянно смазывать механизм). Если дом имеет большую площадь или более двух этажей, лучше рассмотреть модель с сухой крыльчаткой. Поэтому необходимо объяснить, в чем именно заключаются различия:

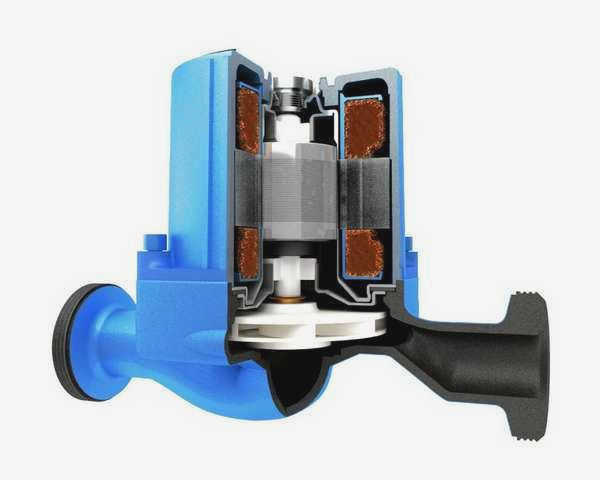

- Устройства с мокрой крыльчаткой относятся к устройствам средней мощности и оптимально подходят для помещений площадью до 250-350 м 2 . Крыльчатка механизма располагается непосредственно в воде. Эти агрегаты работают тихо, имеют низкое энергопотребление и длительный срок службы.

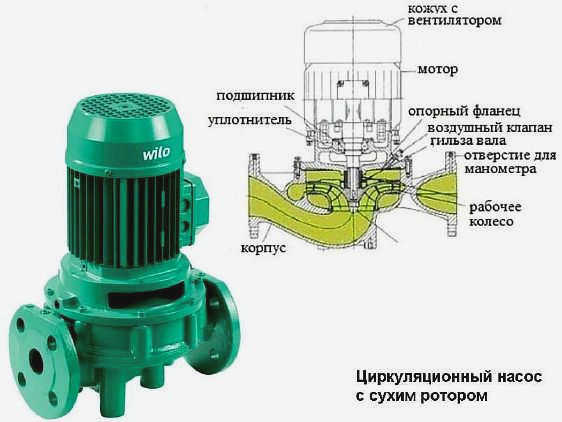

- Сухой ротор – особо эффективные варианты. Они могут использоваться на площадях 250 м 2 и более и требуют очистки и смазки. Если дом имеет 3 и более этажей, следует также рассмотреть вариант с сухим рабочим колесом.
Насосы с мокрым рабочим колесом подходят для стандартных домов со средней площадью этажа

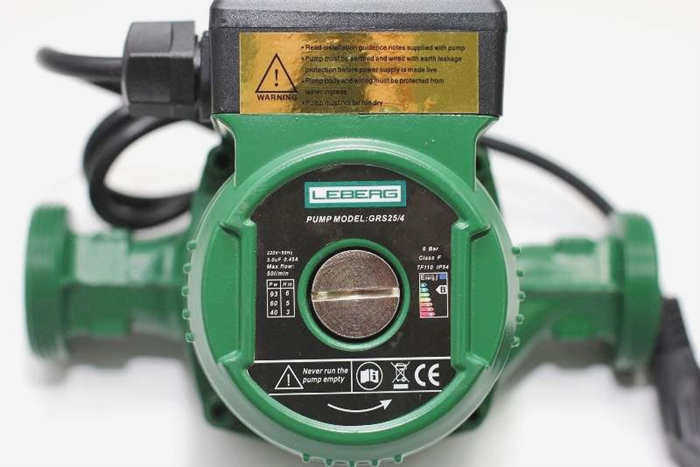

Циркуляционный насос Leberg GRS 25/4
Норвежский циркуляционный насос Leberg GRS 25/4 для напольного отопления (180 мм) отличается тихой работой. Хотя он собирается в Китае, ни эксперты, ни потребители не сомневаются в его качестве. Насос для напольного отопления энергоэффективен (88 Вт) и надежен, о чем свидетельствует его чугунный корпус и графитовый подшипник. В то же время эти циркуляционные насосы для напольного отопления весят всего 2,5 кг. Насос уступает лидеру рейтинга по таким параметрам, как максимальный напор (4 м) и расход (3 куб. м/ч). Насос может циркулировать теплоноситель при температуре от -10 до +110°C.
Циркуляционный насос Leberg GRS 25/4 (180 мм) (88 Вт)
Преимущества:
- доступная цена циркуляционного насоса
- тихая работа
- экономичный
- надёжность и долговечность
Недостатки:
- Умеренная производительность циркуляционного насоса для напольного отопления

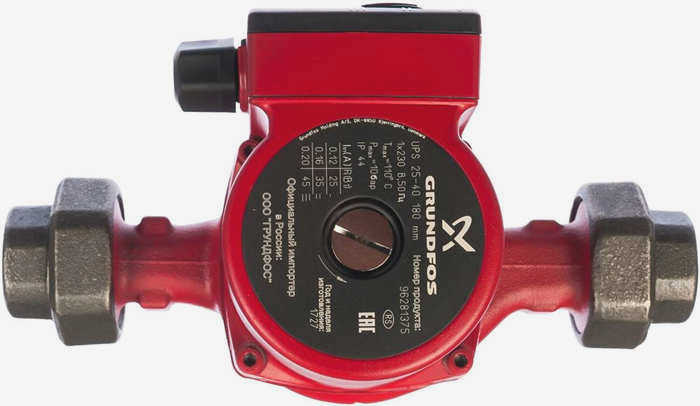

Циркуляционный насос Grundfos UPS 25-40 180
Датский бренд Grundfos – признанный лидер в производстве сантехнического оборудования. Компактный и легкий насос UPS 25-40 180 для напольного отопления потребляет всего 45 Вт, но обеспечивает максимальный напор 4 метра и производительность насоса 2,93 куб. м в час. Циркуляционные насосы для напольного отопления оснащены асинхронным электродвигателем и выключателем. Система может работать как в горизонтальном, так и в вертикальном положении. Циркуляционный насос для напольного отопления Grundfos может быть установлен как в закрытых, так и в открытых системах отопления.
Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт)
Преимущества:
- тихая работа
- экономичное потребление энергии
- универсальность
- асинхронный двигатель
Недостатки:
- Высокая цена циркуляционного насоса для напольного отопления

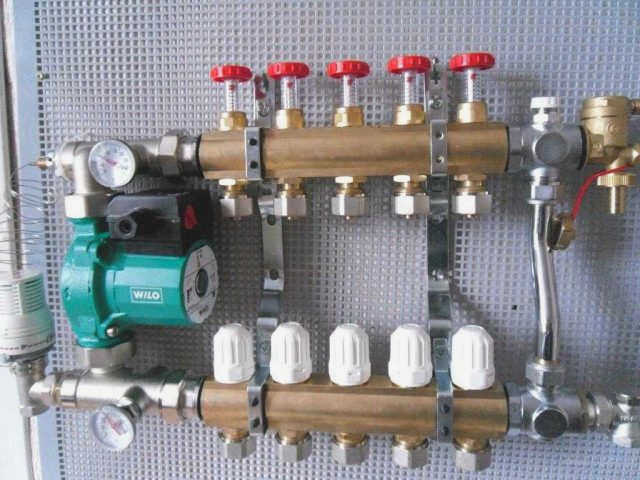

Что входит в систему напольного отопления
Насос
Длина контура может достигать 120 м – диаметр труб не превышает максимум 20 мм. Кроме того, трубы имеют множество перегибов. Без принудительной циркуляции равномерный поток теплоносителя невозможен. По этой причине в составе системы управления установлен насос. Это также обеспечивает поддержание стабильной температуры в водопроводной системе.
Центробежный насос подключается к напольному отоплению. Он должен быть рассчитан на различные режимы работы. Это означает, что устройство нагнетает воду в контур с разной скоростью для изменения температуры теплоносителя.
При выборе конкретного агрегата учитываются 2 параметра:
- мощность;
- давление.
Существуют формулы для расчетов (соответственно):
- Q = 0,86 * объем контура / (t подачи – t возврата);
- H = (гидравлическое сопротивление 1 нм трубы * максимальная длина контура + сумма коэффициентов) / 1000.
Коэффициенты запаса мощности имеют различные значения:
- клапаны и арматура – 1,7;
- арматура и смесительный комплект – 1,2;
- бойлер – 1,3.
В результате чаще используются маломощные приборы (от 40 до 150 Вт), которые практически бесшумны во время работы. В среднем на каждые 40 квадратных метров приходится 0,5 кубических метров в час. Эти значения были рассчитаны для средней полосы России. Напор редко превышает 0,6 атм.
Корпус насоса изготавливается из различных материалов. Чугун не рекомендуется, так как он обладает низкой устойчивостью к окислению. Предпочтительнее использовать нержавеющую сталь.
Роторы могут быть сухими или мокрыми. Последние лучше подходят для автономной системы, поскольку они контактируют с водой и не требуют постоянного обслуживания. Кроме того, они менее шумные. Первые более мощные и чаще используются для систем отопления в многоквартирных домах или промышленных комплексах.
Выбор труб
Когда речь идет о напольном отоплении, следует использовать материалы, отвечающие определенным требованиям. К ним относятся прочность и отсутствие сварочных швов. Существует ряд стандартов для внешнего диаметра трубы и допустимой длины:
- 16 мм – от 50 до 80 м;
- 20 мм – до 100 м;
- 25 мм – до 120 м.
Напольное отопление настроено на работу при низких температурах теплоносителя. Однако необходимо предусмотреть непредвиденные обстоятельства. Поэтому в технических условиях необходимо предусмотреть температуру до 95°C.
Гофрированные трубы из нержавеющей стали
Эти трубы могут быть соединены между собой. Используемые при этом фитинги считаются самыми надежными среди других. Материал отвечает всем требованиям и легко гнется, не ломаясь. Снаружи покрыты полиэтиленом высокого давления.
Медь
После окисления металл покрывается слоем патины, которая защищает медь от коррозии. Медь способна защищать себя от коррозии, обеспечивая срок службы труб от 50 до 200 лет. Еще одним плюсом является высокая тепловая эффективность, а также пластичность и механическая прочность. Изделия с полимерным покрытием используются для напольного отопления.
Полипропилен
Полипропиленовые трубы не подходят для напольного отопления. Материал прочен на изгиб, поэтому невозможно организовать шаг в 20 сантиметров без пайки. Это неприемлемо. Кроме того, полипропилен обладает низкой теплоотдачей, что не так важно для низкотемпературной системы.
Полиэтилен
Эти трубы изготавливаются из сшитого полиэтилена. Материал классифицируется от PEX-a до PEX-d. Только первая группа рекомендуется для напольного отопления. Второй вариант сжимается со временем, а третий дешевле, но имеет худшие качественные характеристики. Последний продукт был снят с производства, поскольку при его изготовлении используются азотные соединения.
Неисправности и способы их устранения
В процессе эксплуатации циркуляционного насоса могут возникать проблемы. Одной из них является отложение солей на крыльчатке, когда теплоносителем является вода. Этот процесс особенно активизируется, когда вода нагревается выше 55 градусов. Именно поэтому большинство моделей оснащены термостатом, который отключает устройство, чтобы дать воде остыть до нужной температуры.
Но даже в этом случае соль все равно будет понемногу накапливаться. Когда система работает, этот факт не оказывает существенного влияния на работу насоса. Однако, когда теплый пол включается после длительного периода бездействия, насос может выйти из строя из-за того, что соль забивает крыльчатку. Эту проблему можно легко решить, повернув крыльчатку вручную.
Еще одна причина, которая может возникнуть, – это засорение. Причиной образования воздушных карманов в трубопроводе или оборудовании является неправильная установка или эксплуатация оборудования. Этого можно избежать несколькими способами:
- Удалив воздушные пробки в трубопроводах – это делается перед включением отопления;
- путем установки воздушных сепараторов или клапанов;
- проведением периодического технического обслуживания оборудования – это особенно важно при наличии неотапливаемых помещений.
Во избежание образования воздушных пробок не следует резко менять температуру и давление в системе.
Эксплуатация и техническое обслуживание

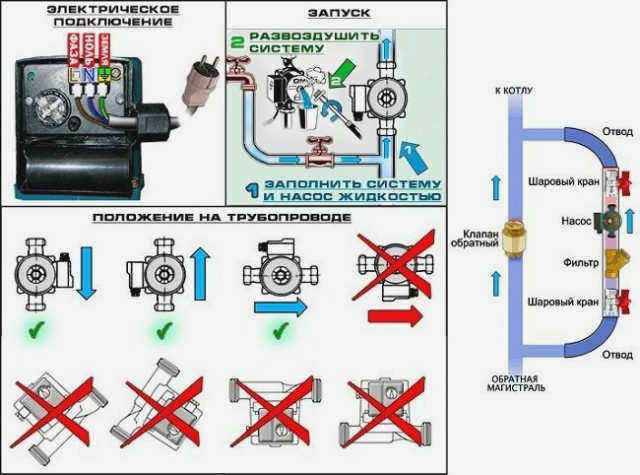

Чтобы продлить срок службы насоса для напольного отопления, необходимо соблюдать несколько правил при установке, эксплуатации и обслуживании:
- Не затягивайте слишком сильно соединения, так как современные модели изготавливаются из сплавов, которые не отличаются высокой прочностью. Не рекомендуется использовать пеньку для герметизации системы, а лучше использовать современные ленты, которые выдерживают высокое давление и не требуют затягивания фитингов.
- Устройство должно быть установлено в доступном месте, чтобы его можно было легко заменить в случае поломки. Также требуется регулярное профилактическое обслуживание, которое включает в себя проверку сальника. Если в воде слишком много примесей, они затвердевают и вызывают повреждения. Эти отложения следует удалять и устанавливать фильтр, чтобы уменьшить их образование.
- Удаление воздуха следует проводить перед вводом системы в эксплуатацию, а также профилактически раз в месяц, открывая специальный кран. Воздух в водопроводе препятствует движению воды, что приводит к образованию холодных зон. Тогда автоматика дает команду насосу, и он включается чаще, что заставляет его работать чаще. Это сокращает срок службы насоса и, следовательно, срок службы.
- Механизм следует смазывать раз в год, особенно в случае "сухого" типа.
Не рекомендуется быстрое изменение давления или температуры в системе. В случае морозов или после лета температуру следует повышать постепенно.
В заключение можно сказать, что подогрев пола не будет эффективно работать без оборудования для подогрева пола. Какой насос для подогрева пола использовать – решать вам. Однако если вы не уверены, что справитесь с установкой оборудования самостоятельно, лучше пригласить профессионалов.
