Котел устанавливается в подвале, а расширительный бак – на чердаке. Такая конструкция позволяет теплоносителю свободно циркулировать без дополнительного принуждения.
Как заполнить закрытую систему отопления любым видом теплоносителя?
Важный вопрос, возникающий после установки отопительного оборудования, – как заполнить закрытую систему отопления и запустить ее в работу. Этот процесс несложен, хотя его особенности вызывают типичные трудности у обычных пользователей. К ним относятся выбор точки перекачки и величины давления теплоносителя.
Открытая система оснащена расширительным баком в самой высокой точке. Поверхность теплоносителя находится в прямом контакте с окружающим воздухом. Закрытая система оснащена мембранным расширительным баком, герметично изолированным от атмосферы.
Системы отопления любого типа могут быть заполнены следующим образом:
- водопроводная вода, подаваемая в самую нижнюю точку системы – через клапан подпитки;
- вода (дистиллированная вода) или антифриз из резервуара (колодца, водохранилища):
- вручную и/или с помощью насоса в самой верхней точке (через вентиляционный патрубок или через открытый расширительный бак);
- путем прокачки через нижнюю точку – вход подпитки.
Многие домовладельцы знакомы с самым простым (и худшим!) способом заполнения открытых систем с помощью расширительного бака. Вода/антифриз заливается через определенные промежутки времени, чтобы воздух мог выйти. Повторять этот способ в закрытых системах с использованием верхних вентиляционных отверстий не рекомендуется. Воздух, первоначально заполняющий систему, будет проходить вверх через слой заполняющей воды и растворяться в ней. Это гарантирует образование воздушных пробок, которые препятствуют движению воды по трубам и радиаторам.

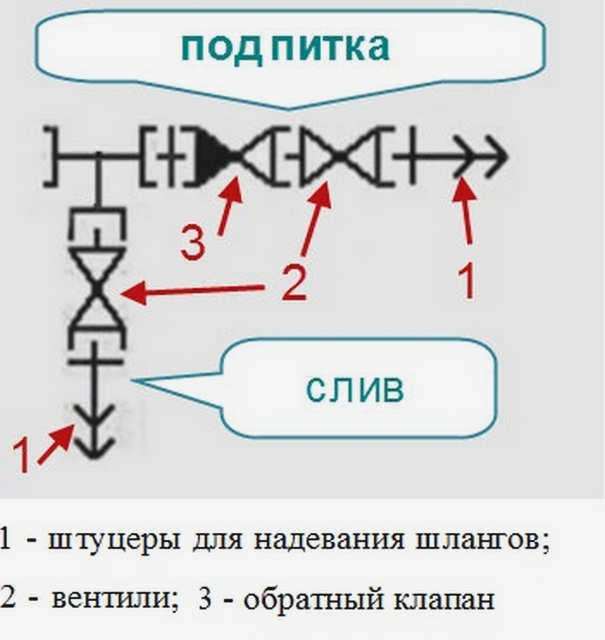

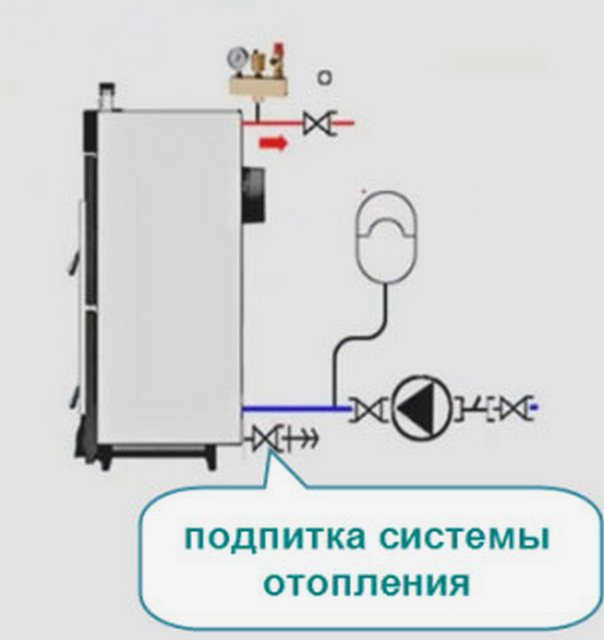

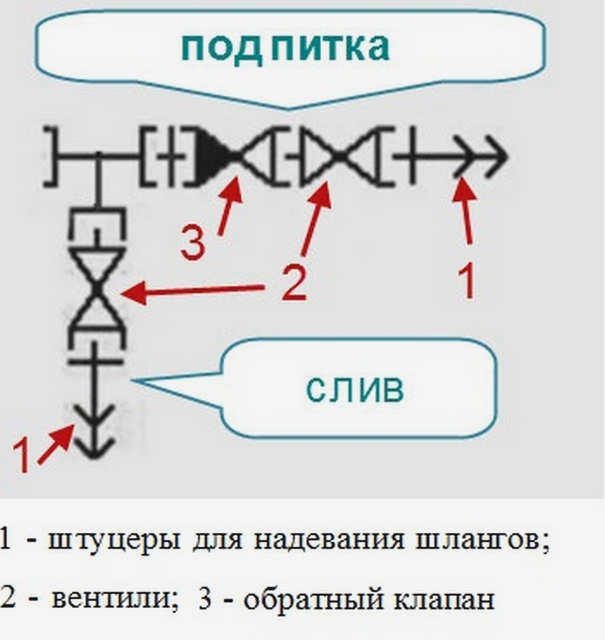

Как же заполнить закрытую систему отопления? Рекомендуемый способ заполнения любой системы отопления – подача жидкости под давлением (из водопроводной сети или из резервуара с помощью насоса) через нижний клапан пополнения.
Когда необходимо заполнять систему отопления теплоносителем
Известны только две ситуации, требующие выполнения этой технологической операции
- Запуск системы отопления (в начале отопительного сезона);
- Перезапуск после ремонта.
Слив отопительной воды обычно производится поздней весной по двум причинам:
- Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлические и полипропиленовые трубы ей не подвержены). Оставляя старую воду на новый сезон, вы рискуете повредить циркуляционный насос из-за твердых загрязнений.
- Неполностью залитые системы в загородных домах могут "разморозиться" при резком похолодании – такие случаи не редкость.
В этом смысле предпочтительнее использовать незамерзающий теплоноситель. Высококачественная смесь обладает высокими антикоррозийными свойствами, что увеличивает "интервал замены" до 5-6 лет. Известны случаи, когда системы отопления безотказно работали на одном и том же объеме антифриза в течение 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

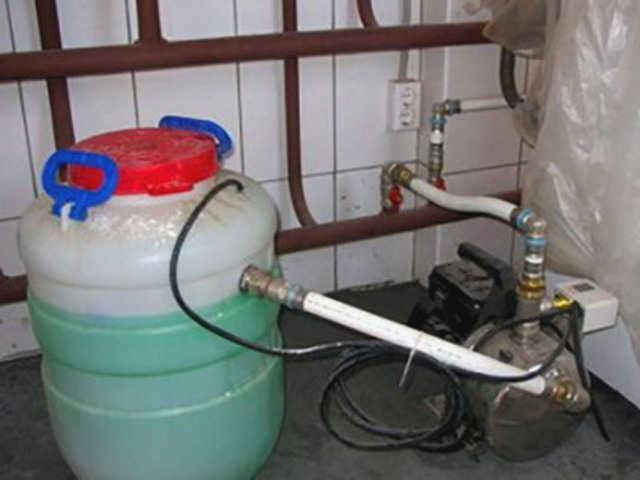

Закачка антифриза в систему отопления.
Как работает насос для отопления
Принцип работы любого насоса заключается в создании разницы давления в различных камерах, чтобы жидкость выталкивалась под давлением. Это достигается вращением крыльчатки циркуляционного насоса, движением штока на электромагнитной силе у вибрационных моделей, движением поршня в цилиндре у ручных насосов.
При заполнении отопительного контура нагнетатель должен не только перемещать теплоноситель из бака в трубы, но и создавать рабочее давление в 1,5 бар.
При проведении испытаний под давлением и обнаружении утечек давление повышается до 2-3 бар, а насос отключается. Через несколько часов проверьте манометр: если давление упало, это указывает на утечку, которую необходимо найти и устранить.
Типы насосов для закачки
Специализированный насос для заливки системы отопления или промывки контура – это дорогое, специализированное оборудование. Для заправки труб и создания необходимого давления можно использовать любой тип водяного насоса. Они различаются по принципу действия, конструкции и характеристикам, но выбор зависит от того, что есть в наличии.
Погружные вибрационные насосытакие как "Малыш" или "Ручеёк", являются наиболее доступными и универсальными. Они используются в колодцах и скважинах, для орошения или перекачки жидкостей из любых резервуаров. Их основные преимущества – низкая цена, компактность, универсальность, встроенный фильтр, низкое энергопотребление (25 Вт/ч) и достаточно высокая производительность (до 450 л/мин).
Недостатки: Нет встроенного манометра, часть антифриза останется неиспользованным в бачке, недолговечен. В качестве насоса отопления достаточно надежен, охлаждающая жидкость в запас не идет. Удобнее использовать модели с меньшим забором жидкости.
Ручной поршневой насос с резервуаром – идеально подходит для дозаправки отопления, опрессовки, но может использоваться и для предварительного заполнения контура. Он энергонезависим, компактен, прост и надежен, имеет встроенный манометр. Такое устройство можно оставить постоянно подключенным к подпиточному клапану в котельной.
Недостатком этих воздуходувок является то, что они гораздо менее универсальны, чем погружные воздуходувки, и для заполнения всей системы требуются большие физические усилия.
При использовании воды в качестве теплоносителя не стоит заряжать ее непосредственно из крана, используя давление питательной воды. Лучше заранее заполнить бак, дать ему осесть, а затем закачать в трубы. Это позволит избавиться от многих загрязнений, включая ржавчину, хлор и частички растворенного воздуха, которые сокращают срок службы системы отопления.
Насосы для заполнения, нагнетания давления и заливки вашей системы отопления
Показать / скрыть фильтры
Показать на странице
Сортировка: по цене новизне
Отображать:
Выбранные:
Код товара – 00177
Код товара – 50599
Код товара – 00178
Код товара – 00180
Код товара – 50632
Код товара – 50537
Код товара – 50538
Код товара – 12177
Код товара – 00186
Код товара – 00187
Код товара – 00188
В категории "Насосы для заполнения, нагнетания давления и подъема систем отопления.В этой рубрике предлагаются следующие товары: "Насосы для заполнения и опрессовки систем отопления":
-
1) Насосы для заполнения систем отопления, типа "Малыш" с верхним и нижним входом жидкости. Насос с верхним забором дешевле, но он не прокачивает теплоноситель до дна бака, поэтому для прокачки можно использовать насос с нижним забором, который выпускается в двух вариантах: с электрическим кабелем длиной 10 или 25 метров. Приобретая насос, не забудьте про 2,5-метровый соединительный шланг с хомутами и переходник для подключения к системе отопления.
- Каталог "
- Охлаждающие жидкости (антифризы) DIXIS "
- Насосы для заполнения, опрессовки и заливки систем отопления
Все еще есть вопросы?
- Youtube
Уважаемый посетитель, отправляя любую форму на этом сайте, вы соглашаетесь с политикой конфиденциальности этого сайта.
Обращаем ваше внимание на то, что данный веб-сайт носит исключительно информационный характер и ни при каких обстоятельствах не является публичной офертой в соответствии со ст. ст. 437 Гражданского кодекса Российской Федерации.
Цены на данном сайте носят исключительно информационный характер и могут быть изменены в любое время без предварительного уведомления. Изображения могут отличаться от реального внешнего вида товара. Актуальные технические характеристики, вес и габариты уточняйте у менеджера перед покупкой.
Разновидности насосов для перекачки в системе отопления
Погружной. Промышленность выпускает модели "Малыш" и "Ручеек", которые легки, просты в использовании и постоянно присутствуют на полках магазинов DIY. Оптимальной является модель с малым потреблением жидкости. Производительность составляет до 450 л/мин при низком энергопотреблении – 25 Вт/ч. Длина кабеля позволяет подключиться к источнику питания на расстоянии 40 метров. Полезно иметь такое устройство в домашнем хозяйстве не только для заполнения труб отопления. Его используют для откачки воды из колодцев и для осушения строительных котлованов.
Внутреннее давление в замкнутом контуре поддерживается в пределах двух атмосфер и достигает 4 бар во время работы наддува. Этот насос для перекачки теплоносителя в систему отопления помогает создать необходимый напор. Он оснащен фильтром для предотвращения попадания грязи и частиц.
Дренажный насос Насосы для заполнения системы. Обычно они используются в строительной отрасли для откачки дождевой воды из траншеи или дренажного колодца. Недостатком устройства является отсутствие фильтрации, поэтому жидкость необходимо предварительно подготовить, чтобы предотвратить попадание твердых частиц. Преимущество механизма в том, что он автоматически отключается при недостаточном уровне жидкости.

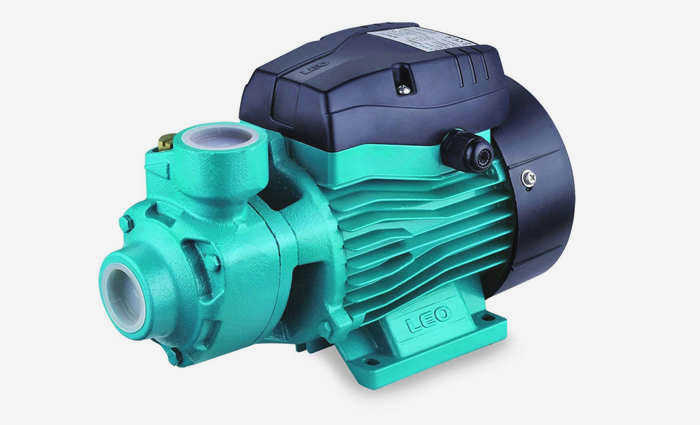

Поверхностный насос
Электрический поверхностный насос. Отличается высокой эффективностью. Поверхностный насос также используется для промывки и опрессовки системы отопления. Насос оснащен точным глицериновым манометром. Преимуществом является значительная экономия физических усилий при откачке воздуха или промывке агрегата. Требуется электрическое подключение 220 В.
Ручной. Этот насос используется для заполнения системы отопления антифризом. Недостаток – низкая скорость, но для небольших объемов он вполне подходит. Его преимущества – компактность, низкая стоимость и встроенный манометр. Для проведения опрессовки не требуется больших физических усилий.
Промывка и испытание системы под давлением
Перед вводом отопительной системы в эксплуатацию необходимо промыть отопительный контур. Для этого с помощью насоса закачайте воду в систему отопления и прогоните водопроводную воду по трубам в течение получаса или более. Затем следует проверить фильтр и очистить его от мусора. Продолжайте прокачивать воду до тех пор, пока внутренняя часть трубы не будет полностью очищена, пока фильтр не станет чистым.
Испытания давлением следует проводить каждый сезон или, по крайней мере, раз в два года. Цель этой операции – проверить герметичность контура и предотвратить утечку в случае гидроудара. Это испытание давлением, которое проверяет устойчивость трубопровода к резкому повышению давления, возникающему при непрерывной работе отопления. Пустые трубы накачиваются воздухом, насос быстро повышает давление до критического значения, а затем быстро снижает его. Если на трубах накопились известковые отложения, они отскакивают от стенок и удаляются вместе с водой при последующей промывке.

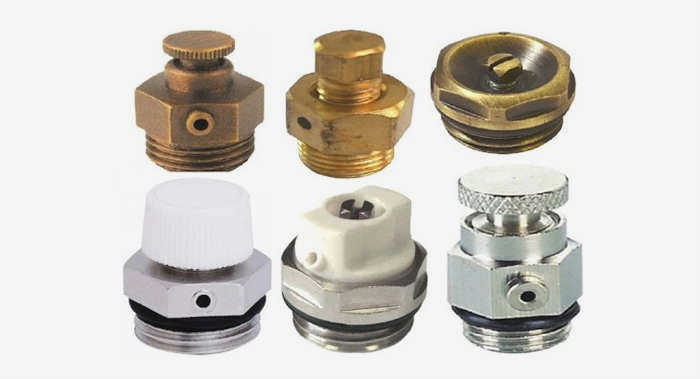

Краны Маевского
Каковы основные функции циркуляционных насосов?
Основная функция насоса – циркуляция теплоносителя по трубам. Это особенно важно в системах, конфигурация которых не позволяет обеспечить естественную циркуляцию жидкости. Установка прибора улучшает качество отопления, обеспечивает более равномерный и качественный обогрев помещений, а также исключает образование воздушных пузырей в трубах. Его использование значительно снижает расход топлива или электроэнергии.
Правильный выбор насоса для системы отопления обеспечивает ее высокую эффективность, экономичность и долговечность. Существует ряд параметров, которые необходимо учитывать при поиске подходящей модели.
Эффективность
Эффективность отопительного прибора связана с гидродинамическим сопротивлением системы отопления. На это, в свою очередь, влияют
- диаметр труб;
- общая длина труб;
- количество уровней и ответвлений.
Для небольших одноэтажных домов обычно достаточно насоса мощностью 100 Вт. Для двухэтажных домов минимальная мощность начинается от 150 Вт.
Производительность насоса
Мощность показывает, сколько воды может перекачать агрегат за единицу времени. Он рассчитывается на основе формул или готовых таблиц, в которых приведены параметры системы отопления.
Напор
Напор определяет высоту, на которую устройство может поднять жидкость, и измеряется в метрах. Это значение рассчитывается на основе этажности, количества поворотов и изгибов, сечения трубы и характеристик хода.
Тип рабочего колеса
В циркуляционных насосах используются два типа рабочих колес.
- Мокрый. Рабочее колесо и ротор непосредственно погружены в теплоноситель. Отличаются низкой ценой, КПД около 50% и средним сроком службы 10 лет.
- Сухие. Эти двигатели не контактируют с теплоносителем. Такие модели отличаются большой мощностью, высоким КПД и долговечностью. Их цена значительно выше, чем у мокрого типа.
