Обзор водяного насоса "Родничок": устройство, характеристики, принцип работы
Ищете надежный, недорогой, ремонтопригодный насос для бытового использования? Модификацию, способную решать самые разные бытовые задачи?
Вы присмотрели водяной насос "Родничок", но сомневаетесь, сможет ли он подавать воду из колодцев и поливных скважин, осуществлять водоснабжение дома или откачивать затопленные помещения?
Мы поможем вам разобраться в этом вибрационном насосе – в статье подробно описаны его конструкция, технические характеристики, существенные преимущества и недостатки, особенности эксплуатации. Это позволяет использовать оборудование по назначению, гарантируя длительный срок службы без проблем и неисправностей.
Также в этой статье мы уделили особое внимание правильному подключению и вводу в эксплуатацию, снабдив материал наглядными фотографиями и видеообзором насоса.
Ассортимент продукции и производители
Изначально "Родничок" был разработан для промышленного применения. Однако, учитывая, что мощным насосам такого типа требуется много электроэнергии, разработчики решили ориентироваться на частного потребителя.
В результате они создали компактную модель вибрационного погружного насоса, которая до сих пор успешно используется в быту.
Сегодня официальным производителем классического насоса "Родничок" является УЗБИ – Уральский завод бытовых изделий, который выпускает две модификации насоса:
- "Родничок" БВ-0,12-63-У – модификация с верхним входом воды;
- «Родничок" БВ-0,12-63-У – вариант с нижним забором воды.
Обе модели могут быть оснащены питающим кабелем длиной 10 м, 16 м, 20 м или 25 м.
Насосы "Родничок" также производятся на московском заводе Зубр-ОВК" в Москве.который выпускает модель "Родничок" ЗНВП-300, мало чем отличающуюся от классических электронасосов производства УЗБИ.
Вибрационные погружные насосы для бытового использования, выпускаемые под маркой "Родничок", соответствуют ГОСТу и являются надежным, безопасным и долговечным оборудованием.
Учитывая, что "Родничок" – не такой известный и популярный насос, как "Малыш", подделки встречаются крайне редко.
Доступная цена насоса обусловлена простотой его конструкции и использованием только российских комплектующих для его производства.
Фотогалерея
Фото из
Недорогие, но очень надежные вибрационные насосы идеально подходят для забора воды из колодцев. Реже они используются в стационарных, автономных системах водоснабжения.
Насос прост в установке: напорная труба соединяется с патрубком насоса (1) через обратный клапан, а капроновая резьба продевается через проушины (2).
Конструктивные особенности насоса Ручейка
Насос не имеет вращающихся частей, поэтому нет необходимости обеспечивать смазку и дополнительное охлаждение работающих подшипников. Вода поступает через верхнее всасывающее отверстие в корпусе и выходит через патрубок, что во много раз снижает вероятность попадания абразивных твердых частиц, таких как песок или ил, со дна скважины (колодца) и обеспечивает дополнительное охлаждение внутри корпуса "Ручейка". Кстати, благодаря конструктивным особенностям этого типа насоса, нет необходимости заполнять его водой перед включением двигателя.
Эти ключевые факторы указывают на то, что насос может работать в течение длительного времени без вмешательства человека, что агрегат может быть быстро приведен в рабочее положение для подачи воды, и что компоненты гибкой мембраны могут быть легко заменены, а обмотка якоря перемотана в случае повреждения.

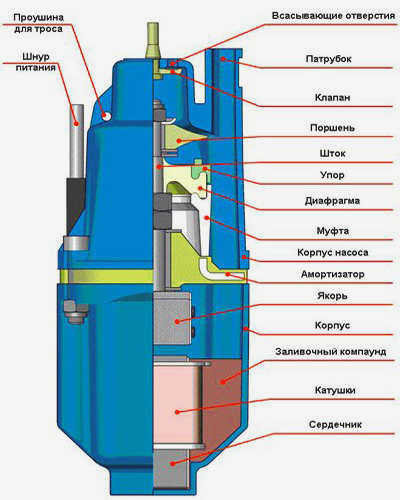

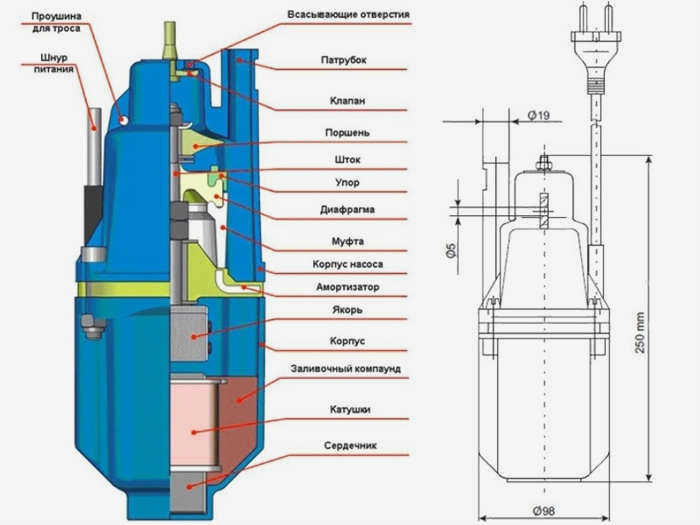

Среднее время работы насоса до профилактического обслуживания составляет не менее 1500 часов или 750 запусков при максимальном времени работы. Схема насоса:
Маленький помощник с большими возможностями

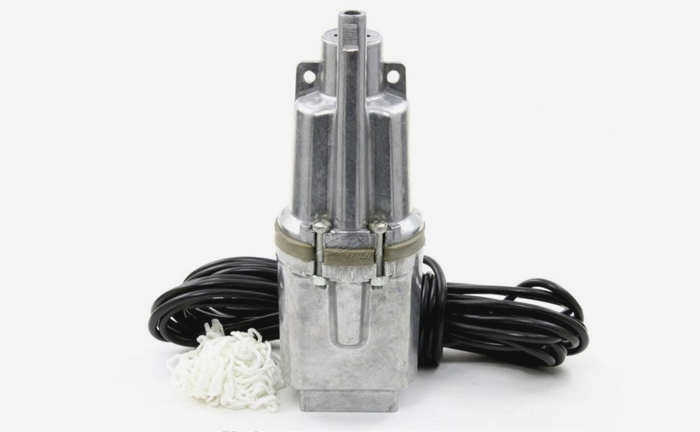

"Ручеек" весит всего 3 кг и имеет следующие размеры: Ø99 при высоте корпуса 250 мм. Насос не претендует на звание "чрезвычайно глубокого" или "чрезвычайно эффективного". При установке в колодец глубиной не менее 110 мм его эффективность значительно снижается по мере увеличения глубины установки, высоты водопровода и количества открытых кранов.

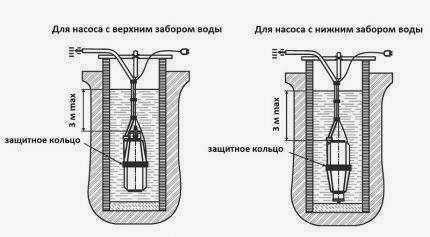

Из технического паспорта: Насос Rucheik имеет номинальную глубину погружения 3 метра и может поднимать столб воды до 50 метров. Насос легко устанавливается с помощью крепежного троса из нержавеющей стали и окончательной фиксации с помощью куска капронового шнура (в качестве анкерного виброгасителя в корпусе), который зацепляется защелкой за специально сделанную проушину в конструкции агрегата.
Благодаря своим небольшим размерам "Ручеек" может подавать чистую воду в автоматическую посудомоечную машину на кухне семейного дома или обрабатывать белье в стиральной машине. Он подает до 7 литров чистой воды в минуту и может работать до двух часов без отключения.
Его производительности достаточно, чтобы эффективно оросить большой садовый участок и обеспечить водой семью из четырех-пяти человек. Для этого достаточно следовать золотому правилу: знать мощность насоса и свои потребности и не пытаться обеспечить водой несколько потребителей одновременно. Можно запускать "Ручеек", когда основной насос с большей производительностью находится на техническом обслуживании.
Чтобы производительность насоса не зависела от напряжения в электросети, так как каждые 10% электроэнергии снижают напор насоса на 25-30 метров (но после снижения напора его подача воды увеличивается до 25 л/мин), следует использовать хороший однофазный сетевой стабилизатор типа Solpi-M SLP-500VA, Solpi-M SDR-500VA или Teplocom ST-555, мощности которого достаточно для обеспечения постоянного напряжения на двигатель насоса в 300 Вт.
Насос "Ручеек" практически невозможно заменить при перекачке воды из источников с низким коэффициентом извлечения. Там, где мощный высокопроизводительный насос опустошает источник за считанные минуты, поднимает ил со дна и отключается при срабатывании автоматической защиты от сухого хода, наш малыш "Ручеек" будет стабильно подавать воду потребителям.
Насос "Ручеек-1": технические характеристики
Агрегат оснащен двигателем мощностью 225 Вт. Этого может показаться недостаточно для эффективной работы, но агрегат способен поднимать до 20 л/мин с напором до 50 метров. Этого достаточно, чтобы обеспечить водой несколько точек водоснабжения для бытовых нужд или полива сада.
- Диаметр "Ручейка-1" могилевского производства составляет около 10 см, поэтому скважина должна быть шире 110 мм.
- Максимальная глубина от поверхности воды – 3 метра.
- Небольшой вес – до 4 кг – облегчает транспортировку и установку.
- Диаметр выходной трубы – ¾ дюйма. Трубы меньшего диаметра могут привести к перегреву насоса "Ручеек 1" и снижению его эффективности.
Преимущества и недостатки
Основное преимущество вибрационного насоса – большая высота подъема при небольших размерах и малой мощности электродвигателя.
Отсутствие вращающихся частей в "Ручеек-1" (с кабелем 10 м – 40 м) является дополнительным преимуществом, так как исключается риск образования щелочных отложений и солей.
Приобрести насос "Ручеек" – значит получить множество "плюсов":
- Низкая цена.
- Устойчивость к коррозии благодаря алюминиевому корпусу.
- Простота использования.
- Не требуется дополнительной подготовки.
- Низкий риск перегрева двигателя благодаря специальной конструкции.
- Уменьшенные размеры и вес.
- Простота ремонта.
Насос "Ручеек-1", по отзывам, имеет и недостатки. Особенности конструкции иногда приводят к заиливанию и засорению рабочего механизма из-за несоблюдения требований к чистоте воды. Поэтому погружные агрегаты требуют более частого обслуживания, чем поверхностные.
Также возможно разрушение стенок скважины из-за вибрации, если насос используется в качестве скважинного. Неправильная установка может привести к удару обсадной трубы о стенки и эрозии грунта. Если в воде появляется вязкий осадок или более крупные фракции мусора, оборудование и скважина прекращают работу.
Разрушительная работа вибрационного насоса "Ручеек-1" иногда используется для повышения производительности бесперспективной скважины. Для этого необходимо дать оборудованию кратковременно поработать на требуемой глубине. В поврежденных местах на стенке скважины высвобождаются новые каналы, и движение грунтовых вод возобновляется.
Техническое описание агрегата
Данный тип насоса классифицируется специалистами как погружной насос, который работает быстро и эффективно благодаря многократным колебательным движениям мембраны, которая мгновенно реагирует на любые изменения давления в этом устройстве.
Значительный перепад давления
Данное устройство работает исключительно от двухсот двадцати ватт, а общее потребление составляет около двухсот пятидесяти ватт в течение шестидесяти минут. Прежде всего, она напрямую зависит от максимальной мощности рассматриваемой марки технического устройства.
В нем нет движущихся частей и ненужных подшипников, эта особенность работает эффективно, так как необходимые детали выходят из строя из-за трения и подлежат немедленной перезагрузке.
Вход для воды расположен сверху, что дает важное преимущество в качестве охлаждения всей операционной системы. При реальной эксплуатации операционная система не испытывает чрезмерного нагрева и, следовательно, не подвергается ежедневной перегрузке.
Вторым, но не менее важным преимуществом верхнего ограждения является полное отсутствие подсоса снизу, благодаря чему чистая вода не загрязняется и ее могут ежедневно пить все обитатели загородного дома или дачи без опасений за свое общее здоровье и здоровье своих детей.
Резюме и полезное видео по теме
Здесь вы можете увидеть практический пример работы насоса:
В видеоролике показана схема устройства насоса, его технические параметры и изложены особенности использования "Ручеек":
Насос "Ручеек" – неутомимый труженик и верный помощник для всех владельцев дачных и частных участков.
Конечно, его мощность не очень велика, и он не предназначен для глобальных задач по уборке. Но там, где нужно откачать воду или почистить колодец, "Ручеек" может стать лучшим решением.
Есть ли у вас опыт использования погружного насоса Rucheek? Расскажите нам, для каких целей вы используете устройство, поделитесь своим опытом с нашими читателями. Задайте вопрос и оставьте комментарий в форме ниже.
