Настройка датчика давления насосной станции

Безупречная настройка реле давления в ГА позволит избежать внезапных сбоев, а также продлить срок службы системы.

Установка реле давления с двумя пружинами.
Пошаговые инструкции для абсолютных чайников

Большая пружина и маленькая пружина . Пружины, конечно же, отличаются по размеру. Если ваше реле не имеет двух пружин и если их нельзя четко различить по размеру, эти инструкции могут оказаться бесполезными! Имейте это в виду при дальнейшем чтении.

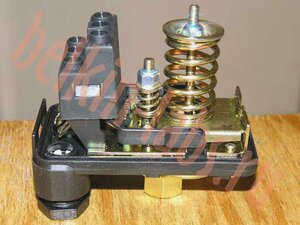

Реле давления со снятой крышкой

Затягивание пружины (большой или малой) . Это затягивание гайки, которая сжимает пружину. При закручивании гайки пружина сжимается.

Откручивание пружины (большой или малой) . Это действие, обратное завинчиванию.

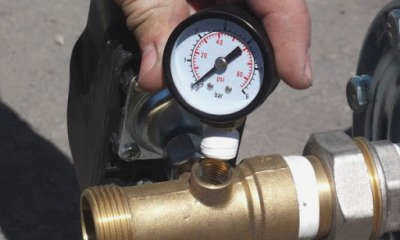

Система должна быть оснащена манометром. Это очень важно. Мы будем использовать его для регулировки.

Бак аккумулятора должен быть заполнен. Давление в баке (после полного слива воды из системы) должно быть на 1-2 десятых атмосферы ниже желаемого давления включения.

Фильтры в системе должны быть очищены.

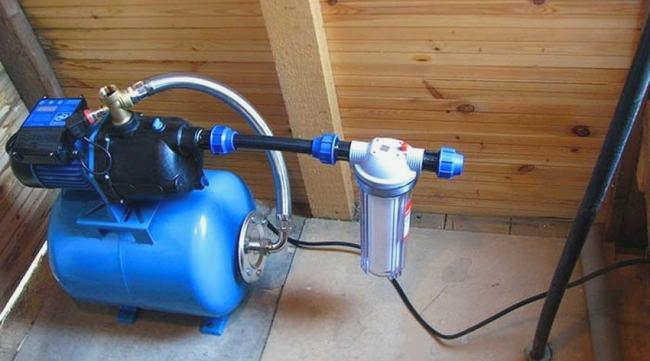

В данной инструкции не рассматривается установка станции и заполнение ее водой. Предполагается, что все подключено и работает правильно. Необходимо только настроить реле и все.

Если насосная станция работала нормально, но вдруг что-то пошло не так.

В таких случаях мы всегда проверяем наличие утечек, чистим фильтры, проверяем давление в накопительном баке. Без этих простых действий не будем разбираться с реле.

Если насосная станция работала нормально, но постепенно становилась все хуже и хуже и, наконец, перестала включаться или выключаться.

Это то же самое! Проверьте фильтры, утечки, давление в баке. Если насосная станция начинает ненормально включаться и выключаться, виновато давление воздуха в баке. Если давление воды в системе достигает максимума, насос работает долгое время, а затем отключается, это типичный случай засора. Засоры возникают либо в фильтрах (наиболее часто), либо в самых узких местах. Например, на входе в реле давления. Перед регулировкой давления необходимо найти и устранить засорение.

Случай первый. Новое реле из коробки или точная настройка реле давления

Подготовительный этап

1. Отключите насос от розетки (если есть автоматический выключатель, выключите его).
2. Слейте всю воду из системы. Откройте кран и подождите, пока вода перестанет течь. Манометр должен показывать ноль. Закройте кран.
3. Включите насос. Насос начнет работать. Посмотрите на манометр. Давление должно увеличиваться по мере работы насоса. Полосы на манометре можно считать атмосферами.
4. Насос должен выключиться. Посмотрите на манометр. Отметьте или запишите значение давления отключения.
5. Откройте кран и слейте воду не слишком большой струей. Запишите показания манометра, при которых насос включается.

Регулировка давления запуска насоса

1. Чтобы увеличить давление запуска, ЗАКРОЙТЕ БОЛЬШУЮ ПРУЖИНУ.
2. Проверьте немедленно. Для этого слейте воду перед включением насоса. Обратите внимание на давление отключения. Его тоже следует увеличить.
3. Повторяйте процедуру с БОЛЬШОЙ пружиной, пока насос не достигнет удовлетворительного давления врезки.

Чтобы уменьшить давление врезки, действуйте, как описано выше, но откручивайте пружину, а не закручивайте.

Почему мы запомнили или записали показания манометра на этапе подготовки? Чтобы понять ситуацию. Чтобы получить представление о текущей ситуации. Мы установили новое реле и включаем его в первый раз! Мы должны иметь представление о том, как все работает и работает ли вообще.

Регулировка давления отключения насоса

1. Чтобы увеличить давление отключения насоса, закройте маленькую пружину. Его следует завинчивать гораздо менее энергично, чем большой. Она гораздо более чувствительна.
2. Обратите внимание, что маленькая пружина не задает конкретное давление срабатывания, а устанавливает разницу между давлением включения и выключения. Единственное различие заключается в том, что при затягивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением отключения.
3. Немедленно проверьте, что происходит.
4. Повторите действия с НИЗКОЙ пружиной, пока не будет достигнуто давление отключения насоса.

Когда это необходимо?

Регулировка необходима, если вы заметили неполадки в работе насоса или снижение давления воды.

Также необходима регулярная проверка показателей, которая проводится в следующих случаях

• использование системы водоснабжения в теплое время года – перед началом сезона эксплуатации;
• использование в течение всего года – 3-4 раза в год.

Эта проверка предотвращает неожиданные отказы, продлевает срок службы насоса и свидетельствует о качестве приобретенного насоса, так как стабильность давления в аккумуляторе в течение длительного времени является основным показателем качества.

Основные правила настройки параметров

Параметры вновь приобретенного оборудования обычно предварительно настраиваются на заводе.Однако лучше их проверить.

Если новая система водоснабжения выйдет из строя (при неправильной первоначальной настройке), можно сдать оборудование и получить возврат денег.

Перед настройкой важно ознакомиться с рекомендуемыми параметрами для установки допустимого давления. Расчеты основываются на предполагаемом использовании (частота использования, сезон эксплуатации и т.д.).

Расчет выполняется в 3 этапа. Определяется давление воды внутри резервуара под давлением, а также уровни запуска и отключения насоса, каждый из которых имеет свои характеристики.

Внутри резервуара

Значение внутри бака должно быть выше, чем в самой высокой точке потока – прибавьте 6 к длине трубы самой высокой точки потока, затем разделите на 10.

Однако, если точек потока несколько или имеется большое разветвление труб, необходимо произвести расчет:

Тип прибора	Коэффициент использования, Cx	Количество каждого типа, n	Продукт Cx*n
Туалет	3
Душ	2
Ванная комната	2
Смеситель для умывальника	6
Биде	1
Смеситель для кухни	2
Стиральная машина	2
Стиральная машина	2
Водопроводные краны	2
Общий коэффициент Су = ______.

1. Определите общее потребление воды, т.е. составьте список жилых помещений, использующих воду в здании, и определите количество каждого технического прибора.
2. Заполните таблицу и выпишите цифру.
3. Пользуясь приведенной ниже таблицей, определите значение максимального расхода воды. Если число нечетное, выберите ближайшее возможное значение.

Подготовка к процессу

Перед выполнением процедуры регулировки следует устранить все неисправности, которые могут повлиять на работу насосного узла. Насос и бак также должны быть обслужены в рамках планового технического обслуживания.

Всасывающий трубопровод следует проверить на герметичность, изношенные сальники, уплотнение сальника, санитарную прокладку на резьбовых соединениях следует заменить. При благоприятных условиях насос легче достигнет заданного напора.

Проверьте давление воздуха в воздушной камере расширителя. Он должен нагнетаться под тем же давлением или на 10% ниже, чем давление, установленное для запуска насоса. Если в процессе регулировки нижнее давление изменится, накачивайте в соответствии с новым значением.

Накачайте воздух в расширитель при отсутствии давления в линии подачи воды. Для этого отключите питание насоса и спустите воду через любой клапан. Не закрывая клапан, проверьте, сколько воздуха закачивается в расширитель и накачайте воздух до нового значения. Добавление воздуха приведет к вытеканию некоторого количества воды – это допустимо. Для накачки можно использовать любой автомобильный насос.

После того как станция будет обслужена и давление воздуха в расширителе будет скорректировано, можно приступать к повторной настройке параметров.

Какие характеристики следует изменить?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска насоса (P), является нижним пределом, при котором запускается насос.
2. Вторая – дельта (ΔP) давления между точкой запуска и верхним пределом, при котором насос останавливается.

Обратите внимание на особенность всех механических реле. Если вы сбросите нижний предел запуска, верхний предел также будет сброшен на то же значение. Вот пример: при начальном давлении 1,5 атм и конечном давлении 3,0 атм увеличение усилия срабатывания насоса до 2,0 атм приведет к повышению верхнего давления отсечки до 3,5 атм.

Однако при повторной регулировке дельты (ΔP), задающей давление отсечки насоса, усилие срабатывания насоса останется прежним.

Пример: При давлении 1,5 атм и 3,0 атм ΔP составляет 1,5 атм. При снижении ΔP до 1,0 атм верхнее значение отсечки составит 2,5 атм. Начальная точка останется прежней – 1,5 бар.

Важно знать эту функцию реле, при сбросе верхней отсечки насоса, регулировке ΔPили при выполнении 1 переключения.

Однако, если нижний предел давления установлен для запуска, верхний предел отсечки будет изменен. Это также может потребовать регулировки. Другими словами, необходимо выполнить 2 регулировки.

При изменении настроек важно знать, что отсечка насоса должна быть на 0,3-0,5 бар ниже максимального уровня давления, который может создать насос. Этот уровень всегда указывается в инструкции по эксплуатации насоса.

Например, при максимальном напоре в 55 метров, которого может достичь насос, давление отключения не должно быть выше 5,0 – 5,2 бар.. В противном случае насос будет работать долгое время без отключения, пытаясь достичь максимального заданного значения. Это приведет к преждевременному износу и повышенному потреблению энергии.

Значение ΔP также влияет на другой параметр – частоту запуска насоса. Чем выше дельта, тем реже будет запускаться насос и тем дольше он будет работать.

Когда следует настраивать реле давления гидроаккумулятора

При правильной настройке можно добиться следующих результатов:

• Безотказная работа станции без перегрузок.
• Стабилизация объема жидкости в баке.
• Более длительный срок службы насосного оборудования.
• Высокое качество перекачиваемой жидкости.

В последнем случае это наиболее актуально, так как желательно добиться нормального, без выбросов потока для использования в нескольких точках: приготовление пищи, выполнение гигиенических процедур, перекачка жидкости для бассейна или летнего душа, полив огорода и сада перед домом и т.д.

Если насос используется только в летний сезон, необходимо проверять показатели перед использованием, так как зимний "застой" приводит к печальным последствиям. При круглогодичном проживании рекомендуется проводить регулировку примерно раз в десятилетие. Это защитит оборудование от неожиданных поломок в самое неподходящее время, особенно в холодную погоду, когда ремонт затруднен и требует больших затрат.

Расположение оборудования

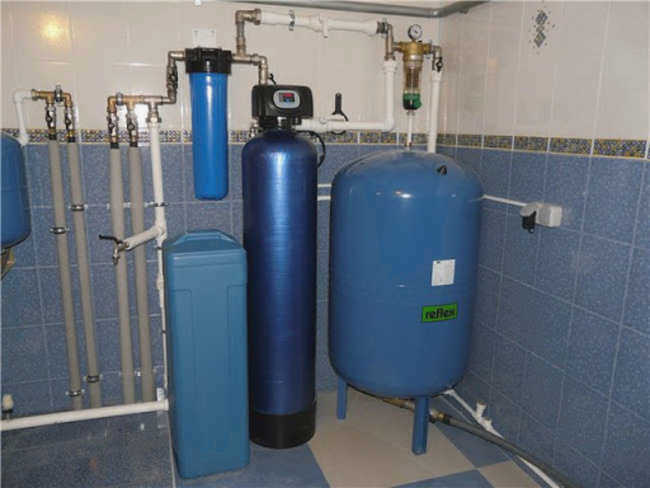

Гидроаккумулятор часто путают с накопительным баком. Внешне они похожи, оба изготовлены из металла и имеют одинаковую форму, только GA является более сложным устройством и состоит из деталей, значительно расширяющих его функциональность:

• Вентиляционный клапан;
• Пятиходовой отвод (тройник);
• Плоский фланец с отверстиями для винтов;
• разъемы;
• управляющий модуль панели управления.

ГА иногда называют мембранным баком, и это тоже правильно. Наконец, устройство разделено резиновой частью на две части, в одну закачивается воздух или инертный газ, а другая предназначена для подачи питьевой жидкости, которая находится под постоянным давлением.

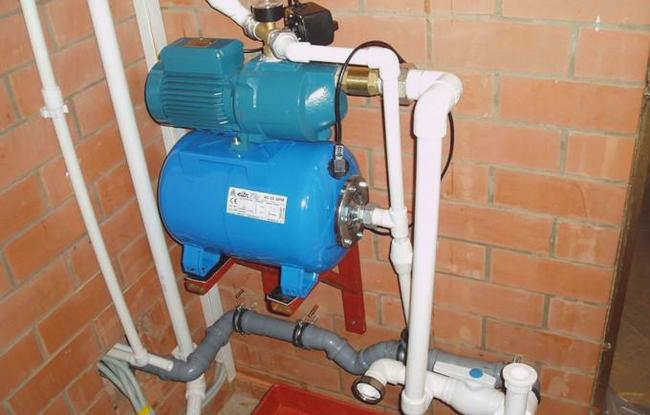

При монтаже системы водоснабжения устройство монтируется непосредственно после насоса на внутреннюю или внешнюю водопроводную трубу (конкретная схема зависит от характеристик комплекса). Принцип работы гидроаккумулятора заключается в следующем. Из уроков физики мы знаем, что сжать воду невозможно, а воздушные массы подвержены сжатию. Поэтому резервуар разделен мембраной, которая способна растягиваться при притоке влаги, а в воздушной камере создается сжатие за счет уменьшения объема. При достижении определенного значения срабатывает автоматика, и насос отключается. После этого можно использовать заданное количество жидкости. Когда уровень падает, то же устройство активирует устройство затопления.
