Настройка реле давления насосной станции своими руками

Количество насосных станций и скважинных насосов в домашнем хозяйстве огромно. Многие хозяева устанавливают и обслуживают их самостоятельно. Для запуска и остановки насосов они используют реле давления воды.

Регулировать или не регулировать – как это определить?

Если оборудование было приобретено в собранном виде, убедитесь, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки находятся в диапазоне:

• вкл – 1,5-1,8 атм;
• включено – 2,5-1,8 атм; – выключено – 2,5-3 атм.

Следующий шаг – проверить, устраивают ли семью эти параметры.

Параметры системы также следует изменить, если кто-то начинает испытывать дискомфорт при пользовании водопроводом. Пользователь, которому удобно пользоваться средним давлением для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством и хочет, чтобы ванна и стиральная машина как можно быстрее наполнились водой, ему необходимо, чтобы станция работала интенсивно с частым включением двигателя.

Если насос включается при открытии крана и выключается только при его закрытии, это означает, что в системе отсутствует вспомогательное напряжение. Из аккумулятора удален воздух или сломана резиновая колба (мембрана).

На какие параметры должна быть настроена водяная станция?

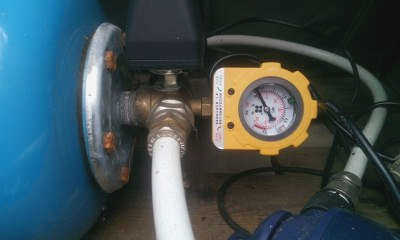

При первом запуске системы запишите показания манометра в моменты включения и выключения насоса. Проверьте предельные значения давления, указанные в техническом паспорте системы водоснабжения. Обычно они находятся в диапазоне 1,5-3 бар.

Если вы решите изменить настройки, сначала необходимо понять, нужно ли уменьшить или увеличить давление. Чтобы получить больший поток воды из кранов, необходимо увеличить давление отключения, и наоборот.

Рекомендации по определению нового рабочего диапазона манометра:

• максимальный объем используемой воды;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Приблизительный расход воды от различных водопотребляющих приборов:

• умывальник – 360 кг/час;
• душ – 600 кг/час;
• унитаз – 250 кг/ч;
• стиральная машина – 600 кг/ч
• посудомоечная машина – 500 кг/ч
• оросительная система – 1000 кг/ч.

После расчета ожидаемого расхода воды проще всего с помощью приведенной ниже таблицы определить значение давления, при котором следует начинать регулировку:

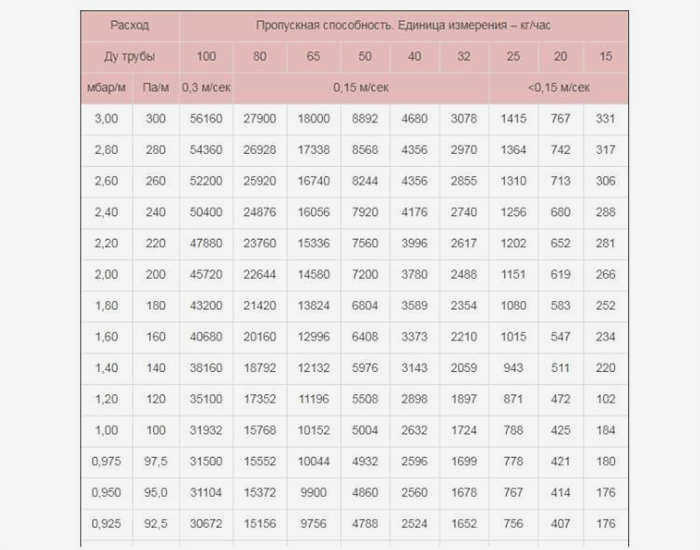

Начальное давление насоса должно составлять не менее 110% от давления в напорном баке.

Первый случай. Новое реле из коробки или точная настройка реле давления

Подготовительный этап

1. Отключите насос от розетки (если есть автоматический выключатель, выключите его).
2. Слейте всю воду из системы. Откройте кран и подождите, пока вода перестанет течь. Манометр должен показывать ноль. Закройте кран.
3. Включите насос. Насос начинает работать. Посмотрите на манометр. Давление должно увеличиваться по мере работы насоса. Полосы на манометре можно считать атмосферами.
4. Насос должен выключиться. Посмотрите на манометр. Запишите или запишите значение давления отключения.
5. Откройте кран и дайте воде стечь не слишком большой струей. Обратите внимание на манометр, при котором насос включается.

Регулировка давления включения насоса

1. Чтобы увеличить давление включения, ЗАКРОЙТЕ БОЛЬШУЮ ПРУЖИНУ.
2. Проверьте немедленно. Для этого слейте воду перед включением насоса. Обратите внимание на давление отключения. Оно тоже должно быть увеличено.
3. Повторяйте эти действия с БОЛЬШОЙ пружиной, пока не будет достигнуто давление врезки насоса.

Чтобы уменьшить давление включения, действуйте, как описано выше, но выкручивайте пружину, а не вкручивайте ее.

Почему мы запомнили или сохранили показания манометра на этапе подготовки? Просто чтобы понять ситуацию. Чтобы понять текущую ситуацию. Мы установили новое реле и включаем его в первый раз! Мы должны иметь представление о том, как все работает и работает ли вообще.

Регулировка давления отключения насоса

1. Чтобы увеличить давление отключения насоса, мы затягиваем маленькую пружину. Она должна быть затянута гораздо меньше, чем большая. Она гораздо более чувствительна.
2. Обратите внимание, что маленькая пружина устанавливает не конкретное давление отключения, а разницу между давлением включения и отключения. Единственное различие заключается в том, что при затягивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением отключения.
3. Немедленно проверьте, что произойдет.
4. Повторите действия с НИЗКОЙ пружиной, пока не будет достигнуто давление отключения насоса.

Случай 2. Насос включается нормально, при правильном давлении, но не выключается.

1. Дайте насосу поработать. Посмотрите на манометр. Давление не должно расти бесконечно. Оно остановится на определенном максимуме и больше не будет расти. Например, 3,8 атмосферы (бар).
2. Выключите насос и сбросьте небольшое давление (открыв водопроводный кран) до желаемого давления отключения. Например, 3,2 атм (бар). Очевидно, что это давление должно быть выше, чем давление отключения (например, наше давление отключения составляет 2 атм).
3. Разблокируйте маленькую пружину, пока реле не встанет на место.
4. Приступайте к регулировке давления отключения и точной настройке, как в первом случае.

1. Выключите насос. Откройте краны, дайте воде вытечь. Реле все еще не включается?
2. Реле неисправно. Замените реле.

Подготовка к процессу

Перед выполнением процедуры регулировки устраните все неисправности, которые могут повлиять на работу насосного узла. Также следует проводить регулярное техническое обслуживание насоса и резервуара.

Проверьте герметичность всасывающей трубы, замените изношенные сальники, уплотнение сальника, санитарную прокладку на резьбовых соединениях. При благоприятных условиях насос легче достигнет заданного напора.

Проверьте давление воздуха в воздушной камере расширителя. Насос должен качать при том же давлении или при давлении на 10% ниже, чем давление, установленное для запуска насоса. Если в процессе регулировки нижнее давление изменится, качайте в соответствии с новым значением.

Накачивайте воздух в расширитель, когда в водопроводе нет давления. Для этого отключите подачу насоса и спустите воду через любой клапан. Не закрывая клапан, проверьте, сколько воздуха было закачано в расширитель и накачайте воздух до нового значения. При добавлении воздуха часть воды будет вытекать – это допустимо. Накачивать можно любым автомобильным насосом.

После обслуживания станции и корректировки давления воздуха в расширителе можно приступать к повторной настройке параметров.

Какие характеристики должны быть изменены?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска насоса (P), является нижним пределом, при котором запускается насос.
2. Вторая – дельта (ΔP) давления между точкой запуска и верхним пределом, при котором насос останавливается.

Обратите внимание на особенность всех механических реле. Если вы сбросите нижний предел запуска, верхний предел также будет сброшен на ту же величину. Вот пример: при 1,5 атм старт и 3,0 стоп, увеличение усилия запуска насоса до 2,0 атм приведет к повышению верхнего предела до 3,5 атм.

Однако при повторной регулировке дельты (ΔP), настройки давления отключения насоса, усилие запуска насоса останется прежним.

Пример: При 1,5 атм и 3,0 атм ΔP составляет 1,5 атм. При снижении ΔP до 1,0 атм верхняя сила отсечки составит 2,5 атм. Начальная точка останется прежней – 1,5 атм.

Зная эту особенность реле, при регулировке верхней отсечки насоса достаточно отрегулировать ΔPт.е. произвести 1 переключение.

Однако при регулировке нижнего предела давления для запуска будет изменена верхняя отсечка. Это также может потребовать регулировки. Другими словами, необходимо выполнить 2 регулировки.

При изменении настроек важно знать, что отсечка насоса должна быть на 0,3-0,5 бар ниже максимального уровня давления, который может создать насос. Этот уровень давления всегда указывается в руководстве пользователя насоса.

Например, при максимальном напоре 55 м, которого может достичь насос, отсечка не должна быть выше 5,0-5,2 бар.. В противном случае насос будет работать долгое время без отключения, пытаясь достичь максимального заданного уровня. Это приведет к преждевременному износу и повышенному потреблению энергии.

Значение ΔP влияет на другой параметр – частоту запуска насоса. Чем выше дельта, тем реже будет запускаться насос и дольше работать.

Разница для ГА объемом 50 литров и 80 литров

Разница в управлении небольшая, но она есть:

• Более высокий порог из-за большого объема: если для 50-литрового ГА реле давления должно быть 0,8 бар, то для 80-литрового – 1,3 бар;
• 50-литровый GA имеет 2 винта для настройки давления; 80-литровый GA использует специальный кран для регулировки;
• более высокое оптимальное значение показателей (используемые параметры приведены в таблице ниже).

Хотя рекомендации по установке аккумуляторов давления одинаковы, они отличаются способом регулировки и значениями.

Предотвращение возникновения проблем

К основным проблемам относятся:

• Снижение давления внутри аккумулятора давления;
• Отсутствие воды в аккумуляторе давления.

Для предотвращения проблем необходимо регулярно проводить профилактические мероприятия, а именно

• осмотр внутренней поверхности бака каждые 6 месяцев;
• ежегодная проверка герметичности мембраны;
• ежемесячный осмотр насоса на предмет внешних повреждений;
• проверка реле давления каждые шесть месяцев.

Если гидроаккумулятор больше не используется на зиму, перед использованием его следует опорожнить и проверить все компоненты на наличие внешних и внутренних повреждений.
