Регулировка арматуры бачка унитаза: как правильно отрегулировать бачок унитаза?
Внутренняя работа бачка не слишком сложна, но его неисправность может значительно снизить комфорт, испытываемый жильцами дома. Бывают случаи, когда вроде бы все в порядке, но работа сливного механизма оставляет желать лучшего.
Для решения этой проблемы потребуется правильная регулировка арматуры унитаза. Эту процедуру необходимо провести во время установки сантехники, а в дальнейшем периодически регулировать работу бачка.
Если вы столкнулись с такой проблемой, наш материал поможет вам решить ее быстро, даже без помощи специалистов. Мы покажем вам, как отремонтировать систему смыва вашего унитаза. Материал содержит тематические фотографии и видеоролики для облегчения понимания.
Арматура туалетного бачка

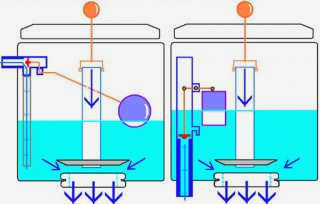

Принцип работы обычного бачка не сложен: он имеет отверстие, через которое поступает вода, и место для слива воды в унитаз. Первое закрывается специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, попадает в унитаз, а затем в канализацию.
Затем заслонка возвращается на место и закрывает место слива. Сразу же после этого активируется механизм сливного клапана, открывая вход для воды. Бачок наполняется до заданного уровня, после чего впуск закрывается. Подача и перекрытие воды регулируются специальным клапаном.
Смывная арматура – это простое механическое устройство, позволяющее всасывать и смывать воду при нажатии рычага или кнопки.
Различают индивидуальные и комбинированные конструкции, которые всасывают необходимое для смыва количество воды и смывают ее при срабатывании смывного механизма.
Индивидуальные и комбинированные варианты
Раздельный смыв используется на протяжении многих десятилетий. Он считается более дешевым и простым в ремонте и регулировке. В этом решении смывной клапан бачка и запорная арматура устанавливаются отдельно и не соединены друг с другом.
Запорный клапан бачка сконструирован таким образом, что его легко установить, снять или изменить его высоту.
Для контроля потока и перекрытия воды используется поплавковый датчик, иногда даже кусок обычного полистирола. В дополнение к механической заслонке в сливном отверстии может быть использован вентиляционный клапан.
Как отрегулировать уровень воды в бачке унитаза с помощью кнопки?
Бачок и наполнитель находятся внутри бачка унитаза, и их конструкция проста. Они контролируют уровень жидкости и степень опорожнения, чтобы бачок не переполнился. В случае неисправности все, что вам нужно сделать, – это отрегулировать бачок унитаза одним нажатием кнопки. Старые системы не были рассчитаны на экономию воды, в настоящее время используются двухкнопочные механизмы, позволяющие смывать весь бачок или только его половину.
Вода заполняет бачок через клапан. Поплавок срабатывает, запорный элемент останавливает поток жидкости, если она достигла нужного уровня, и клапан наполнения блокируется. Бачок имеет отверстия по бокам для крепления клапана и снизу для соединения с унитазом, а также большое отверстие для слива воды.
Гидравлический клапан может быть расположен внутри бачка различными способами:
- на боковой стенке (боковое подключение);
- в нижней части бачка (шланг внизу).
Чтобы смыть воду, нажмите на рычаг или кнопку, которая открывает запорный клапан и спускает жидкость в бачок унитаза. В случае двухкнопочного бачка нажатие на маленькую кнопку спускает часть объема, а большая кнопка спускает всю воду.

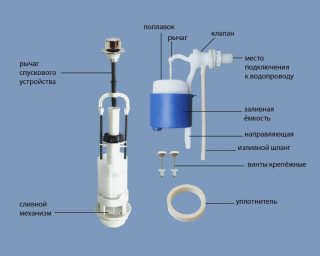

В приспособления входят детали:
- клапан;
- В вертикальный или горизонтальный шток;
- поплавок и давление.
При спуске воды поплавок опускается, и в этот момент сила давления действует на клапан, приводя его в действие. Когда поплавок поднимается, подача воды прекращается.
Какая подводка у вашего унитаза?
Нижняя
82.94%
Боковой
16.39%
Я посмотрю
Проголосовало за: 598
С боковым входом
В этом варианте клапан и патрубок устанавливаются через отверстие сбоку. Отверстие не полностью герметичнотак как во время наполнения уровень воды в нем снижается.
Регулировка арматуры бачка
Важные особенности при выборе способа регулировкиРасположение подводящего шланга, диаметр дренажного отверстия, монолитное или сборное дренажное устройство.
Расположение арматуры бачок включает операции:
- Регулировка запорного устройства. Этот механизм координирует количество жидкости в бачке. Он всегда включает в себя поплавок.
- Регулировка сливного штуцера. Устройство представлено клапаном, осуществляющим слив.
Поломки и неисправности заключаются в недостаточном количестве жидкости или переливе воды через отверстие в верхней части бачка. Бачок может течь в чашу унитаза постоянно, даже если кнопка находится в верхнем положении. Это происходит из-за несбалансированного запорного устройства, негерметичного поплавка или поврежденных уплотнений.
Объем наполняемой жидкости
Иногда бачок наполняется ниже требуемого уровня, в результате чего его опорожнения недостаточно для очистки чаши. Отрегулируйте заправочный клапан так, чтобы он не блокировался во время работы. Он поплавок заполнен воздухом (герметично закрыт). Он плохо работает, если через трещины внутрь попадает вода и топит элемент. В этом случае его следует заменить.
Второй тип поплавка в виде перевернутой чашки. Этот вариант перестает работать, если он загружен камнем.
Процесс установки:
- откройте крышку, наполните резервуар до необходимого уровня;
- отрегулируйте буй так, чтобы его верхнее положение соответствовало уровню.
Для регулировки используется поплавковый стержень – металлический или пластиковый. Стальная часть сгибается, чтобы поднять или опустить буй. Пластиковый стержень не сгибается; он оснащен храповиком для регулировки.

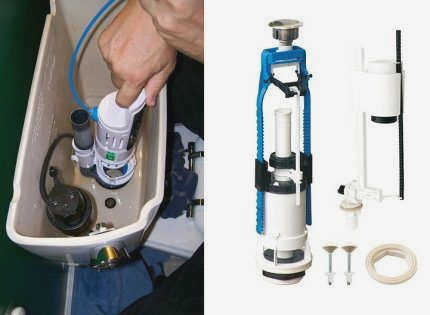

Установка сливных бачков
От того, как установлен, а затем отрегулирован сливной бачок, во многом зависит дальнейшая комфортная работа водопроводной системы. Конечно, у каждого типа устройства есть свои секреты сборки, которые вполне доступны для самостоятельной сборки.

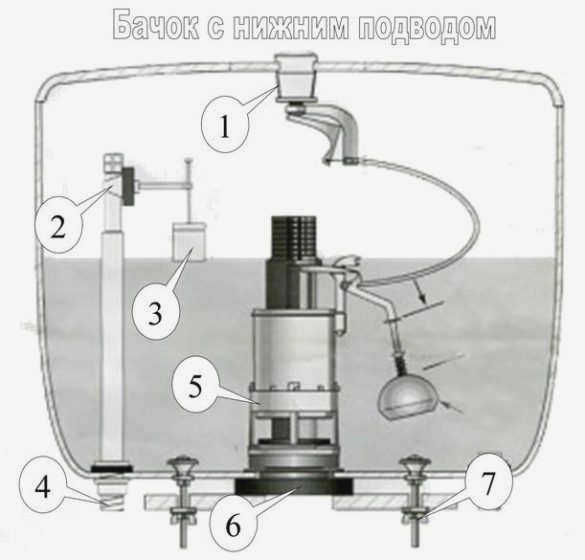

Последовательность заправки резервуара с верхней кнопкой (рис. 1) следующая:
- Присоедините выпускной клапан (5) к большому центральному отверстию в резервуаре. Можно установить весь механизм или только нижнюю часть. На этом этапе, как и на всех последующих, убедитесь, что прокладки хорошо подогнаны к резьбовым частям, чтобы соединения были герметичными.

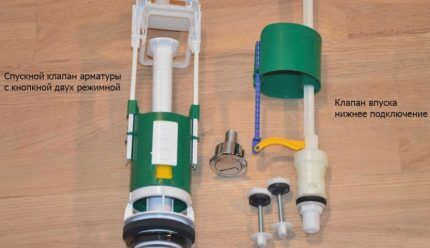

- Если модель оснащена арматурой для бачка унитаза с нижней подводкой, впускной кран (2) с поплавком (3) также должен быть установлен в соответствующее отверстие сантехнического изделия.
- Вставьте гибкую прокладку (6) между чашей унитаза и бачком. Ее необходимо тщательно отцентрировать, а затем прикрутить две половины сантехнического изделия с помощью винтов (7).
- В случае модели с боковым подключением необходимо подключить впускной кран.

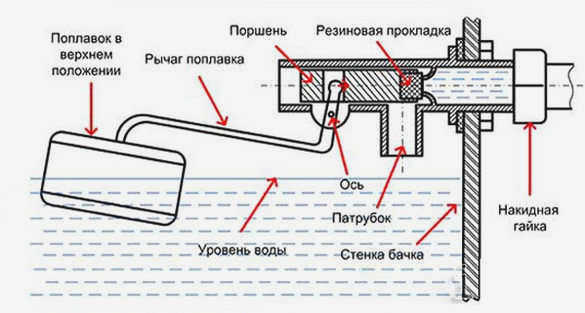

Схема впускной арматуры бачка с боковым подключением.
- Подключите внешнее водоснабжение к соединению (4).
- Прикрепите верхнюю часть выпускного клапана (без кнопки) к выпускному клапану.
- Откройте подачу воды, проверьте герметичность соединений и работу механизмов наполнения и опорожнения, при необходимости отрегулируйте их работу.
- Теперь установите крышку бачка унитаза на место и вставьте кнопку (1).
Регулировка бачка унитаза
Завершение монтажа сантехнического оборудования – это еще не конец всей установки. Часто необходимо отрегулировать арматуру бачка унитаза, после чего функции наполнения, перелива и смыва должны работать безупречно. Иногда также необходимо отрегулировать механизмы в процессе длительного использования или при их замене.
Важно: В первую очередь, для всех типов оборудования, проверьте запорный клапан бачка унитаза и плотность прилегания клапана к седлу. Обычно в новом оборудовании, если все собрано без перекосов, утечек быть не должно.

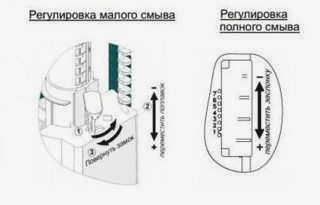

Регулировка бачка с помощью кнопки
На что следует обратить внимание при регулировке современных сантехнических приборов с кнопкой?

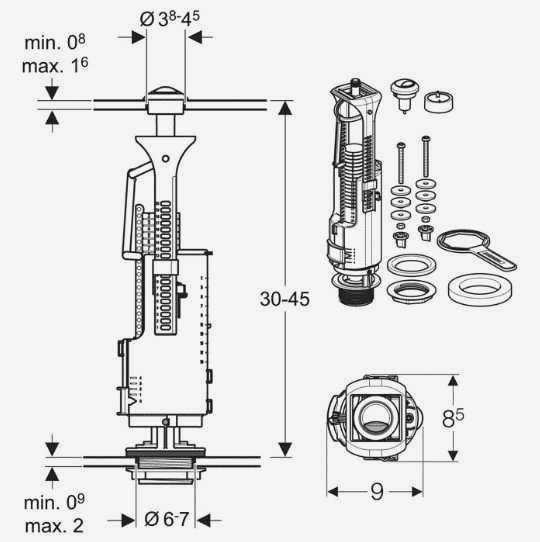

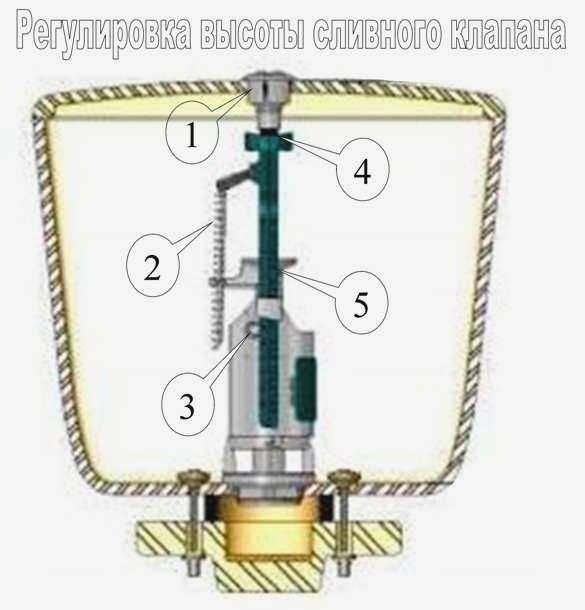

- Высота смывного клапана регулируется (рис. 2). Его конструкция должна соответствовать размеру бачка под бачок с учетом кнопки (1). Отсоедините тягу (2) от фиксатора на переливной трубе. Освободите крючки стойки (3) с обеих сторон. Переместите стойки (5) вертикально в нужном направлении, ориентируясь на шкалу на стойках. Закрепите хомуты и дышло в новом положении.
- Отрегулируйте высоту переливной трубы. Для этой настройки существует два требования: поверхность воды в бачке унитаза должна быть на 15-20 мм ниже края перелива, но полностью нажатая кнопка не должна касаться верхней части трубы. Для этого отрегулируйте зазор между краем перелива и верхней частью (4) основания (5) (рис. 2). Для этого освободите шток (2) и зажимное кольцо или стопорное устройство на трубе. Опустите или поднимите ее на необходимую высоту. Закрепите перелив и тягу.
- Отрегулируйте работу наполнительного клапана в соответствии с требованиями предыдущего раздела об объеме наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в бачке, установите положение его поплавка. Если необходимо установить раннее отключение, поплавок следует опустить или установить выше, если объем жидкости недостаточен. Положение поплавка можно изменить, отрегулировав шток, аналогичный штоку на сливном клапане.
Конструкция различных дренажных механизмов
Внутри каждого дренажного поддона находится дренажный клапан.
В настоящее время доступны несколько конструкций:
- Рычажный. Это рычаг, который активирует смыв воды в чашу. Устанавливается в отдельных унитазах, верхнем и нижнем бачках.
- Пневматический. Механизм смыва активируется нажатием кнопки на пневматической камере, которая соединена гибким шлангом с выпускным клапаном.
- Шток. Чтобы открыть выпускной клапан, необходимо поднять вертикальный шток, который подводится к верхней части крышки бачка.
- Кнопка. Механизм слива в этой модели активируется нажатием кнопки на крышке бака. Существуют также двухкнопочные версии, в которых одна кнопка опорожняет половину бака, а другая – всю воду в баке.
Все резервуары заполняются до определенного уровня, а затем автоматически прекращают заполнение.

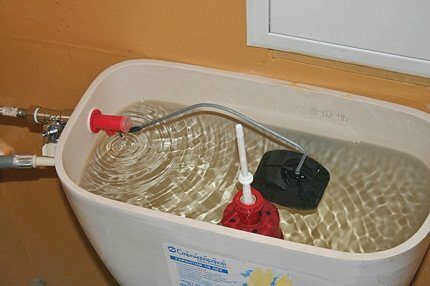

Рычажный механизм для слива воды. Чаще всего используется на старых моделях бачков или устройствах в винтажном стиле.
В зависимости от способа подачи воды в бачок могут быть встроены различные типы клапанов. Беспроточные клапаны могут монтироваться снизу или сбоку.
В этом случае конструкция включает специальную камеру, напоминающую перевернутый стакан.
Принцип действия основан на Архимедовой силе. Она изменяет свое значение в зависимости от степени наполненности бака и меняет положение камеры, перекрывая подачу воды.
Боковой поплавковый клапан может быть как мембранным, так и поршневым. В обоих случаях он перекрывает подачу воды, когда в резервуар поступает определенное количество жидкости.
Основные компоненты резервуара для обезвоживания

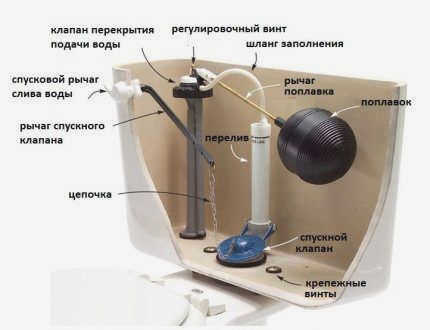

Конструктивно все разновидности смывных бачков устроены примерно одинаково. Каждый из них имеет три основных механизма.
Сливной или запорный клапан служит для регулирования потока воды в чашу унитаза. Он предотвращает вытекание жидкости из бачка.
Когда бачок наполняется, вода в нем обеспечивает максимально плотное прижатие запорного клапана к сливному отверстию, тем самым предотвращая попадание воды в чашу.
Если вода постоянно протекает, возможно, неисправен запорный клапан. Более подробную информацию о запорном клапане бачка см. ниже.
Заливной клапан Подключается к водозаборному устройству. Он предназначен для контроля уровня жидкости в бачке. Он останавливает поток воды, как только она достигает определенного уровня.
Для определения количества жидкости в бачке используется поплавок, соединенный стержнем с наполнительным клапаном.
Независимо от того, находится ли заливной клапан сбоку или снизу, поплавок располагается в баке вертикально. В старых моделях он располагается горизонтально.
Механизм перелива и слива представляет собой арматуру, оснащенную кнопкой или рычагом запуска. Он предназначен для предотвращения перелива воды из бака в случае выхода из строя поплавкового клапана.
Система перелива соединена со сливом и активируется при нажатии кнопки пуска. Избыток воды сливается в дренаж. Поплавковый клапан является важной частью механизма. Утечка воды из бака чаще всего происходит из-за работы поплавкового клапана.
Поплавковый клапан был повсеместно распространен на старых моделях. Поплавок поднимается вместе с поступающей в бак водой и при определенном уровне закрывает клапан.
Следует понимать, что все распространенные неисправности бачка связаны с этими механизмами. Эти компоненты необходимо заменить или отрегулировать для устранения проблем.
