Отопительные приборы для жилых помещений бывают двух типов назначения:
- Только для отопления помещений;
- Для отопления и водоснабжения.
Двухконтурные устройства являются сложной моделью одноконтурного устройства и могут быть выполнены в двух видах:
- с дополнительным теплообменником;
- с битермическим теплообменником.
Первый тип конструкции основан на передаче тепловой энергии через нагретый теплоноситель от первичного теплообменника. Горячая вода поступает во вторичный пластинчатый теплообменник, где она передает часть тепловой энергии холодной воде, достигая точек водопотребления.
Механическая система перекачки воды возможна при малых диаметрах труб https://woodimart.ru/wp-content/uploads/e/e/4/ee4ec26f73535e3a3e8001570afc7993.jpeg.
Модели с двумя теплообменниками считаются более надежными, поскольку их легче эксплуатировать и чистить.
Учитывая переменное качество жидкости в системах водоснабжения, а также распространенный способ забора воды из собственных колодцев, рекомендуется отдавать предпочтение настенным газовым котлам Baxi, которые проще в обслуживании и эксплуатации.
Нюансы в определении оптимальной мощности газового котла
Значительная разница между мощностью газового и отопительного приборов, помимо ряда других недостатков, влечет за собой циклирование прибора и требует настройки газового котла Baxi на экономичную работу.
Чрезмерное тактирование газового прибора означает, что горелка прибора при включении быстро нагревает жидкость в теплообменнике до предельной температуры. При достижении заданного теплового режима в водопроводе на выходе из газового прибора прибор отключается.

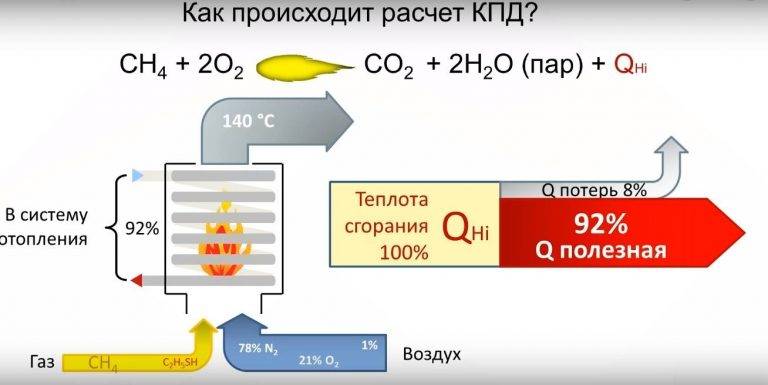

Пример расчета КПД газового котла https://oboiman.ru/wp-content/uploads/7/7/2/7726fe4e2f6097c6b24cdf1ead0ff13c.jpg
Через некоторое время циркуляционный насос подает в теплообменник оставшуюся воду комнатной температуры из обратки системы отопления, и нагревательный элемент снова включается.
При быстром прохождении через теплообменник нагревателя каждый литр жидкости, попадающий в него, успевает нагреться не более чем на 20 градусов. Трубы намного тоньше, охладители компактнее, а гидравлическое сопротивление больше, поэтому жидкость течет медленнее.
/>
Капитан устанавливает температуру на котле https://media.alterair.ua/storage/uploads/dlya-stranic-uslug/dlya-novostei/osn-f-gazovyy-kotel-obzor-luchshikh-gazovykh-kotlov-v-ukraine-1-min.jpg
Регулярный перезапуск газовой горелки способствует дополнительному расходу газа и снижает эффективность работы отопительного прибора. Регулировка газового котла Baxi необходима для того, чтобы избежать чрезмерного стука, вызванного несоответствием устройства настройкам системы отопления. Чтобы устранить стук, сбалансируйте настройки котла baxi и отопительного контура.
Для экономии расхода воды большинство людей не открывают водопроводные краны на полную мощность. В этом случае разница между настройкой по умолчанию и максимальной мощностью нагревателя в режиме ГВС будет значительной. Для обеспечения комфортного использования горячей воды конфигурация котла должна быть установлена в режим ГВС.
Панель управления котлом Baxi https://szgaz.ru/wp-content/uploads/gazovye-kolonki-baxi-modeli-i-prichiny-ih-polomok-7.jpg
Этапы настройки и подключения устройств системы Baxi
Подключение отопительных котлов Baxi осуществляется в несколько этапов:
- установка оптимального оборудования;
- подключение соответствующей системы;
- подключение к водопроводу;
- подключение к газовой магистрали;
- установка газового прибора;
- настройка мощности котла baksi.
Прибор должен быть установлен в помещении, которое не является жилым, и должна быть проведена хорошая диагностика. Чтобы обеспечить безопасную эксплуатацию отопительного оборудования, покройте стену, где будет расположен котел Baxi, огнеупорной тканью.
В этом видео показано, как настроить газовый котел baxi Eco4s.
Настройка котла Baxi Eco4s, включая его мощность, осуществляется через инженерное меню. Линия F08 указывает на предельную мощность системы отопления. Линия F10 – минимальное значение допустимой мощности системы отопления. На светодиодном дисплее котла отображается строка F08 с заводской настройкой 80%, что соответствует максимальной мощности по умолчанию 18 кВт.
Установка котла в экономичный режим
Для небольших бытовых применений рекомендуется настроить котел Baxi на минимальную мощность F08 (максимальная мощность нагрева) и F10 (минимальная мощность нагрева). Диапазон модуляции 24-киловаттного котла начинается с 40% от максимальной мощности, поэтому минимально допустимый режим работы составит 9 кВт, что достаточно для отопления квартиры площадью не более 80 квадратных метров и увеличения интервалов между запусками, особенно вне отопительного сезона.
Установленный котел https://oteple.com/wp-content/uploads/2020/01/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BA%D0%BE%D1%82%D0%BB%D0%B0.jpg
В контексте рекомендаций о том, как перевести котел baxi в экономичный режим, следует отметить, что минимальное потребление ресурсов отопительного прибора будет иметь место, когда он работает на максимальной мощности, то есть с максимальным КПД.
Информационный дисплей котла Baxi
На дисплее котла Baxi, в инженерном меню, символ первой строки A00 появляется попеременно с индикатором функции – 35 °C. Для отображения меню рабочей информации удерживайте кнопку “i” на передней панели котла в течение 6 секунд. Активируется функция “INFO” и на дисплее появляется первая строка технического меню “A00”, за которой следует значение температуры. Используйте кнопки (нажмите +/-) для перемещения по строкам сервисного меню.
На видео показано включение котла и режимы работы.
Параметр “INFO” остается включенным в течение трех минут. Чтобы выйти из него досрочно, нажмите и удерживайте кнопку “i” не менее пяти секунд или выключите котел.
На дисплее мигает восклицательный знак в треугольной рамке. Работа нагревателя на минимальном уровне мощности. Дымоход/труба засорены или давление газа низкое. Чтобы устранить неисправность, временно отключите тепловой сигнал от системы отопления или системы горячего водоснабжения. Если ошибка сохраняется, обратитесь в авторизованный сервисный центр по обслуживанию отопительного оборудования и попросите сбросить мощность газового котла Baxi.
На мини-дисплее поочередно загораются индикаторы “радиатор” и “кран”. Образовалась накипь или датчик ГВС установлен неправильно. Присоедините клемму датчика температуры ГВС к водопроводной трубе и убедитесь, что она надежно соединена с датчиком температуры. Также проверьте датчик ГВС и убедитесь в отсутствии остатков на первичном теплообменнике.
Установлен газовый котел Baxi https://proffinstal.ru/getImage/3001abf3060df311a37757eccd45f02c.jpg
Краткое резюме основных моментов
Эффективная настройка газового котла BAXI напрямую влияет на срок службы как самого прибора, так и всей системы отопления. Функционирование прибора напрямую зависит от режима подачи газа и заданного диапазона температур, выбранного в соответствии с климатом местности и показателями теплопотерь здания.
Для того чтобы установка и настройка котла BAXI была выполнена профессионально и правильно, рекомендуется нанять специалистов с определенными навыками и опытом. Однако для того, чтобы контролировать качество услуги, необходимо учитывать практические советы, позволяющие избежать наиболее распространенных ошибок при монтаже.
В наличии имеются котлы Baxi здесь
С какими неисправностями котлов вам приходилось сталкиваться? Как регулировка газового котла Baxi повлияла на его производительность и эффективность?
Как перевести котел Baxi в экономичный режим?

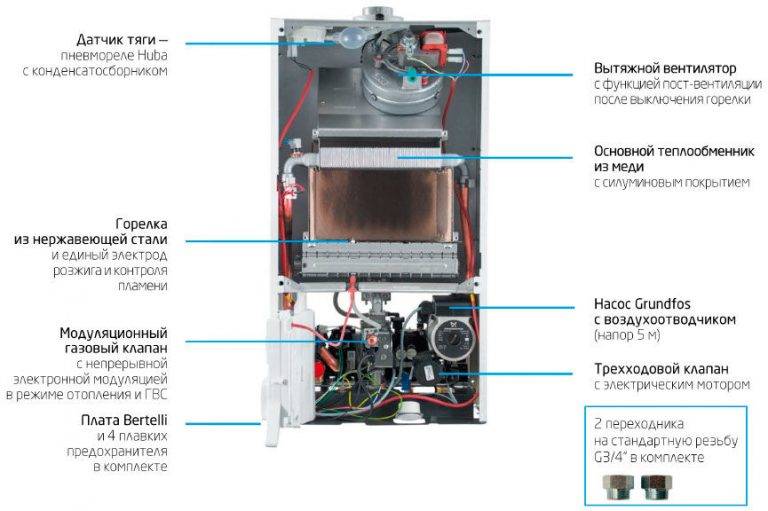

Давайте рассмотрим основную конструкцию котла Baxi. Принципиальная схема печатается в инструкции по эксплуатации каждой конкретной модели, но основные элементы одинаковы.
В верхней части находится дымоход. Чуть ниже находится вентилятор со спиралью Вентури и кожух для удаления продуктов сгорания. Ниже находится основной теплообменник в виде радиатора и змеевика, чуть левее предохранительный термостат и датчик температуры нагрева NTC.
В центре находится камера сгорания с горелкой и электродами для зажигания и ионизации пламени. К модуляционной горелке подсоединяется газопровод с форсунками, а газ подается от газового клапана.
С правой стороны теплообменника спускается труба, соединенная с расширительным баком и циркуляционным насосом. Насос оснащен автоматическим клапаном выпуска воздуха. В нижней части он оканчивается клапаном для слива теплоносителя из устройства и манометром, и получает воду из системы отопления дома.
С левой стороны находится труба с гидравлическим реле давления и предохранительным клапаном на конце. Из него вода поступает в систему отопления. Эти трубы соединены между собой с помощью автоматического байпаса.
Двухконтурные модели дополнительно оснащены вторичным пластинчатым теплообменником, датчиком приоритета ГВС и трехступенчатым клапаном. BAXI серии Luna 3 Combi и Nulova 3 оснащены косвенным водонагревателем небольшой мощности.
Котлы Main 5 оснащены битермическим теплообменником, который одновременно нагревает проточную воду и теплоноситель. Это достигается за счет использования трубы меньшего диаметра внутри трубы, по которой течет жидкость из системы отопления и через которую течет водопроводная вода.
Спереди установлена электронная плата управления. На электрической схеме, напечатанной в руководстве, показано, куда подключены все компоненты котла и датчики. Он показывает, как работает электрическая система.
Снаружи – стальной корпус, в нижней части которого находится электрическая панель управления с кнопками для включения и выбора режима работы. Дисплей используется для отображения технических данных и кодов ошибок в случае сбоя.
Принцип работы
Давайте разберемся в принципе работы газового котла Baksi. Охлаждающая жидкость поступает в систему аппарата через правую трубу, приводимую в движение циркуляционным насосом. Затем он поступает в теплообменник.
Когда температура жидкости опускается ниже температуры, установленной в настройках панели управления, газовый клапан подает топливо к горелке и срабатывает электрод зажигания. Пламя воспламеняется и нагревает теплообменник. При нагревании охлаждающая жидкость расширяется, а ее излишки стекают в расширительный бачок.
Охлаждающая жидкость вытекает из левой трубы, проходя через датчик температуры. Когда вода достигает заданного уровня, подача газа к горелке прекращается. Котел также может управляться удаленным комнатным термостатом, в этом случае рабочие циклы будут привязаны к температуре в помещении.
В двухконтурной серии трехступенчатый клапан изменяет приоритет ГВС и отопления в соответствии с потребностями пользователя.
Трехступенчатый газовый клапан BAXI
Связать такой котел довольно просто, так как все функциональные компоненты сконфигурированы и размещены внутри корпуса. Необходимо рассчитать необходимое количество радиаторов, нарисовать схему, а затем соединить их вместе и подвести все трубы к прибору.
Серии и их характеристики
Чтобы иметь возможность определить тип котла по его названию, давайте разберемся в обозначении. Символ “F” или “Fi” обозначает турбированный котел с закрытой камерой сгорания. Атмосферные единицы имеют букву “i”. Слово “Comfort” означает, что он поставляется с пультом дистанционного управления, обозначение “Air” указывает на то, что этот пульт дистанционный.
Первая цифра после названия серии указывает на генерацию котла, а вторая – на мощность. Например, Baxi Eco Four 24 F – это прибор четвертого поколения с закрытой камерой сгорания и мощностью 24 кВт.
Котел Baxi Eco Four 24 F
Серия котлов пятого поколения Main 5 является следующим этапом в развитии котлов Baxi Main Four 240 F. Она включает три настенные модели мощностью 14, 18 и 24 кВт. Все они двухконтурные благодаря установленному битермическому теплообменнику и имеют электронную защиту от накипи. Они оснащены закрытой камерой сгорания. Конфигурация является высокоадаптивной, котел может работать при пониженном давлении газа до 4 бар и при падении напряжения от 170 до 270 вольт.
Панель котла Baxi Main Four 240
Модели ECO Four, Eco 4s и Eso 5 Compact являются эволюцией устаревшей серии Eco 3 Compact. Агрегаты Baxi Eco Compact отличаются небольшими размерами благодаря оптимизированному внутреннему расположению основных компонентов. К ним относятся одно- и двухконтурные агрегаты с вторичным пластинчатым теплообменником из нержавеющей стали.
Котел Baxi Eco Compact 4s
В гидравлической системе используется экономичный циркуляционный насос с автоматическим сбросом воздуха. Ассортимент включает 18 моделей с закрытой и открытой камерой сгорания и мощностью от 14 до 25 кВт. Они оснащены жидкокристаллическим дисплеем. Устройства Eco 5 Compact могут быть подключены к встроенному солнечному контуру.
Серия Baxi Four Tech (Fortech) является более дешевым аналогом серии Eco Four благодаря пластиковым трубам водоснабжения. Линейки Luna 3 и Luna 3 Comfort включают одноконтурные и двухконтурные агрегаты мощностью от 24 до 31 кВт. Они могут работать на сжиженном газе. Горелки оснащены непрерывной электронной модуляцией пламени.
Котел Baxi Four Tech
Электронная плата имеет функцию самодиагностики и возможность недельного программирования. Серия Comfort оснащена пультом дистанционного управления со встроенным датчиком комнатной температуры. Котлы Luna 3 Combi оснащены встроенным косвенным водонагревателем Combi объемом 80 литров из нержавеющей стали.
Напольные котлы Baksi Slim имеют очень компактные размеры, стильный серый корпус с черной панелью управления и оснащены чугунным теплообменником. Модели Slim 2 оснащены косвенным водонагревателем емкостью 50 или 60 литров.
Циркуляционный насос имеет три скорости. Диапазон мощности составляет от 15 до 62 кВт. Также можно подключить программируемый таймер. Блоки Slim EF оснащены термопарным газовым контролем, что обеспечивает энергонезависимую работу с естественной циркуляцией.
В заключение предлагаем видеоролик о котле BAXI eco four 24 f:
- Коды ошибок газового котла Baxi, расшифровка неисправностей, методы и.
Контроль температуры
Для увеличения или уменьшения температуры ГВС справа и слева от дисплея расположены кнопки + и – (в старых моделях имеется специальный регулятор, при повороте которого по часовой стрелке температура увеличивается и наоборот).
Если используется комнатный термостат, регулировка производится с комнатного термостата, а на котле устанавливаются только предельные значения.
При установке температуры не изменяйте параметры большими шагами.. настройку следует изменять плавно, давая некоторое время на преодоление инерции системы. Это сделает переход более плавным и увеличит срок службы котла.
Настройка давления
Клапан подпитки используется для повышения давления, а стравливающий клапан – для понижения давления.
Оптимальным значением считается диапазон 0,7-1 мбар.. Котлы Baxi обычно сами поддерживают нужное значение, но иногда случаются сбои. Если наблюдается постоянное падение, которое не исчезает при доливе воды в систему, значит, где-то в системе ГВС есть утечка.
Это может означать протекание труб или радиаторов, полов с подогревом или других внешних компонентов.
Эта проблема часто возникает из-за неисправности сливного клапана. Ненормальное повышение давления может быть вызвано неисправным или открытым клапаном подпитки или поврежденной мембраной расширительного бака.
Оптимальный режим работы
Оптимальный режим работы котла подробно описан в руководстве.
Его параметры следующие:
- Температура ГВС – 70-75° C.
- Давление воды – 0,7-1 мбар.
- Параметры F08 и F10 устанавливаются на минимальное и максимальное значения соответственно.
Регулировка производится при запуске, а дополнительные регулировки выполняются периодически во время ежегодного технического обслуживания или после ремонта.
Самодиагностика
Самодиагностика – это автоматический процесс, который начинается при включении котла..
Он не требует никаких специальных действий и постоянно работает в фоновом режиме. Любые ошибки немедленно улавливаются соответствующим датчиком и отображаются на дисплее, а плата управления блокирует устройство. Чтобы убрать ошибку и перезагрузить котел, нажмите кнопку “R” на несколько секунд.
Подключение комнатного термостата
К большинству котлов BAXI можно подключить комнатный термостат. Это означает, что котел включится только тогда, когда термостат подаст сигнал о том, что температура в помещении упала ниже установленной.
Конечно, все это дело индивидуальное и сильно зависит от типа и баланса системы отопления в целом, а использование только одного комнатного термостата будет иметь определенную инерцию.
Программируемые термостаты позволяют гибко настраивать различные температурные параметры в течение дня. Снижение комнатной температуры на 1 градус в течение года приведет к экономии газа на 4-5%.
В некоторых странах ЕС, где к вопросам энергоэффективности относятся более серьезно, установка комнатного термостата является обязательным требованием.
Система управления зонами
Эта система регулирует температуру в каждой комнате индивидуально с помощью регулируемого термостата на каждом радиаторе. Это означает, что в зависимости от температуры в помещении количество теплоносителя в радиаторе будет регулироваться, и котел будет включаться только при необходимости. Использование такого регулирования даст максимальную экономию (около 30%) и комфорт в помещении. Единственным недостатком является стоимость системы.
Экономия и регулярное обслуживание
Базовая конструкция обычного газового котла в основном одинакова, независимо от производителя. Тепловая энергия от сгорания газа передается через теплообменник теплоносителю. В котле может быть один или два теплообменника. Во время работы любого газового котла поверхность теплообменника загрязняется снаружи отложениями сажи, а внутри – накипью.
Исходя из практики, можно утверждать, что крайне редко система заполняется специально подготовленной водой или водопроводная сеть оснащается системой водоподготовки. Это особенно характерно для многоквартирных домов, где владельцы получают готовую систему отопления вместе с квартирой.
Отложение накипи и сажи на стенках теплообменника постепенно снизит характеристики теплопередачи, и на нагрев будет расходоваться больше энергии.
Поэтому регулярное ежегодное техническое обслуживание, безусловно, положительно сказывается на экономичности устройства! Это особенно касается котлов с битермическими теплообменниками, которые конструктивно сложно промыть.
Команды сервисного меню газового котла BAXI
Некоторые режимные настройки газового котла BAXI можно изменить в сервисном меню.
BAXI Main Four | BAXI Eco Four | BAXI Four Tech:
Линия F06 – Установка максимальной температуры (°C) системы отопления: 00 = 76 °C (отключение горелки при 80 °C); 01 = 45 °C. Заводская установка = 00.
Линия F08 – Максимальная полезная тепловая мощность (0-100%): 80 – природный газ; 100 – сжиженный газ. Заводская установка = 80.
Линия F09 – Максимальная полезная мощность горячей воды (0-100%): 80 – природный газ; 100 – сжиженный газ. Заводская установка = 80.
Линия F10 – минимальная полезная тепловая мощность (0-100%): 20 – природный газ; 00 – сжиженный газ. Заводская установка = 20.
Линия F11 – время ожидания горелки между двумя запусками (01-10 мин): 00=10 сек. Заводская установка = 03.
Только основная четверка BAXI:
Линия F14 – тест для проверки правильного положения датчика ГВС: 00 – выключено; 01 – всегда включено. Заводская установка = 01.
Линия F16 – минимальный полезный объем горячей воды (0-100%): 20 – природный газ; 00 – сжиженный газ. Заводская установка = 20.
BAXI Главная 5:
Линия F06 – Установите максимальную температуру питательной воды отопительного контура (°C) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская установка =000.
Линия F08 – Макс. мощность нагрева (0-100%). Заводская установка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.
Линия F09 – Максимальная выходная мощность в режиме ГВС (0-100%). Заводская настройка – 100.
Линия F10 – Минимальная выходная мощность в режиме отопления и ГВС (0-100%). Заводская установка =100.
Линия F11 – Время ожидания до повторного включения в режиме нагрева 000=10 секунд – 001…010 = 1…10 минут. Заводская установка =003.
Линия F14 – Проверьте правильность положения датчика ГВС: 000=не активен; 001=всегда активен. Заводская установка =001.
Линия F18 – Разблокируйте параметры для СЕРВИСА. Заводская установка =000.
Я рекомендую сохранить все настройки, которые вы сделали в строках меню. Включите примечания в руководство по эксплуатации котла.
Детали установки и настройки
Мы уже упоминали, что установку, подключение, первый запуск и настройку рабочих параметров газового котла BAXI должен проводить мастер из организации, с которой заключен договор на поставку голубого топлива и обслуживание газоперерабатывающего оборудования. После самостоятельного выполнения вышеуказанных действий гарантия становится недействительной.
Все этапы цикла установки документируются. Владельцам котлов будут выданы документы, в которых будет указано, кто и что установил и подключил. Если будет обнаружена неисправность, она будет устранена подрядчиком. Если обнаружится производственный дефект, что бывает очень редко, газовая служба позаботится о замене и ремонте.
Следует отметить, что эти газовые теплогенераторы могут быть установлены в отопительных контурах с любыми радиаторами. Напольное отопление не является исключением, но для его работы мощность котла должна быть установлена на 65ºC на входе в подающую трубу. Они подходят как для однотрубных, так и для двухтрубных отопительных контуров, для тройниковых и лучистых вариантов.
Этапы подключения котла к среде
Перечислим шаг за шагом, что должны делать газовые инженеры при установке и подключении газового котла марки Baksi.
Традиционно весь рабочий цикл можно разделить на три основные части, это:
- Подготовка строительных конструкций и коммуникаций. Усиление конструкций по мере необходимости. Прокладка кабелей к соединениям, если требуется.
- Навешивание котла на стену и подключение к коммуникациям. Чисто механическая работа, требующая тщательного соблюдения схемы и рекомендаций производителя прибора.
- Проведение первичного пуска и настройка рабочих параметров. Ответственность за первоначальный запуск лежит на компании, поставляющей газ. Настройки могут быть выполнены пользователем.
Все операции выполняются в рамках хорошо продуманной и четко изложенной производителем котла процедуры.
Производитель теплоносителя и ГВС прилагает к устройству монтажную схему. При подключении носителя необходимо тщательно соблюдать следующие инструкции
Подготовительный период включает в себя:
- Осмотр помещения для подтверждения возможности установки газоиспользующих приборов.
- Составьте договор на выполнение работ, включая схему подключения газового котла с логотипом Baksi и точно рассчитанную смету расходов. Она должна включать расценки на работы и стоимость материалов, приобретенных компанией для установки теплогенератора.
- Очистка системы отопления и горячего водоснабжения от минеральных отложений и загрязнений, оседающих на стенках труб и оборудования в процессе эксплуатации. Проводится с использованием любого доступного химического вещества.
- Установка котла осуществляется установщиком котла. Одноконтурные котлы имеют только линии отопления и газа, двухконтурные – линии отопления, газа и воды.
- Установка запорной арматуры на каждой линии. Они необходимы для отключения устройства в случае ремонта, поломки или замены.
- Установка осадочного фильтра в обратном трубопроводе системы отопления. Он необходим для сбора минеральных остатков, которые могут оставаться после очистки и образуются при нагревании воды.

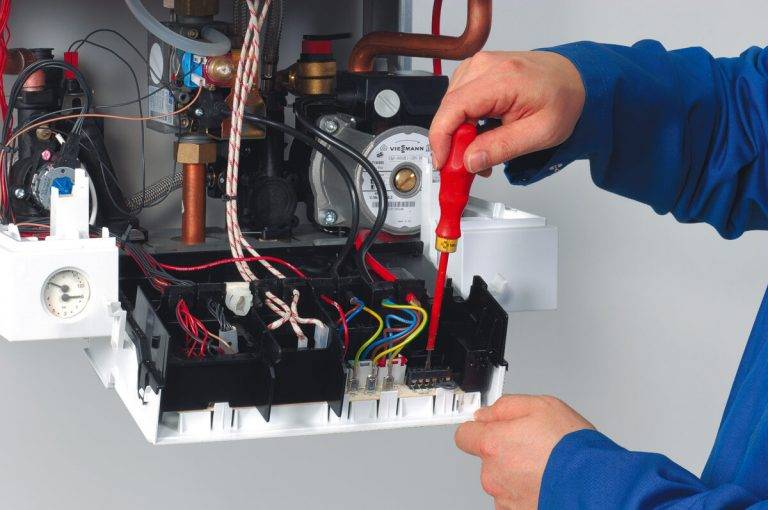

- Подключается отдельная линия электропитания. Это необходимо для того, чтобы параллельно с прибором не было подключено другое электрическое оборудование, создающее риск короткого замыкания и возгорания.
Подключение коммуникационных систем должно осуществляться с использованием пломб. Все работы должны выполняться в соответствии с сантехническими правилами.
Оптимальное расположение электрической розетки по отношению к газовому котлу – 30-50 см от корпуса. Его установка и прокладка питающей линии должны выполняться в соответствии с электротехническими нормами. Кроме того, прибор должен быть заземлен с помощью трехжильного кабеля с заземляющими проводниками.
Поскольку водонагреватель для горячей воды и отопления Baksi требует электропитания, к месту установки бойлера необходимо провести отдельную линию электропитания. Он должен быть проложен на расстоянии 30-50 см от корпуса котла.
В перечень мероприятий по установке котла входят:
- Крепление котла. Он должен крепиться к стене с достаточной несущей способностью. Если стена выполнена из легковоспламеняющихся материалов, ее необходимо закрыть дюбелем.
- Подключение трубопроводов к котлу. Производите монтаж в соответствии со схемой, приложенной производителем к техническому паспорту.
- Установка дымохода. Подключение трубопровода дымохода к котлам BAXI осуществляется исключительно с помощью фитингов, поставляемых производителем прибора.
Модели турбин, оснащенные закрытой камерой сгорания, подключаются либо к концентрической трубе, либо к обычной трубе, соединенной с закрытой трубой, подающей воздух к горелке. Первый вариант более простой, но более дорогой с точки зрения приобретения коаксиальной системы. Однако нет уверенности в том, что установка двух дымоходов для подачи воздуха и удаления дыма будет менее затратной в долгосрочной перспективе.
Для атмосферных моделей с открытой камерой сгорания подключается обычный дымоход. Отвод продуктов сгорания осуществляется либо через стену во внешнее пространство, либо в общий дымоход жилища.
Дымоходы для газовых котлов с логотипом BAXI подключаются с помощью фитингов, поставляемых с прибором. Модели турбин оснащены коаксиальными дымоходами атмосферного – обычного типа, которые рекомендуются в качестве дополнения к конденсатосборникам.
Колена дымохода позволяют прокладывать дымоход в любом направлении через стену. Следует отметить, что такие стены в основном используются в многоквартирных домах не выше пяти этажей. В частных домах предпочтительнее вертикальные дымовые трубы.
После завершения монтажных работ можно приступать к первому пуску и наладке.
Ввод в эксплуатацию и ввод в эксплуатацию
При первом вводе в эксплуатацию газовый котел и его контуры заполняются дымовыми газами. В отличие от большинства настенных моделей, которые могут нагревать только воду в качестве теплоносителя, приборы BAXI можно заполнять антифризом – водным раствором пропиленгликоля с противоморозными добавками.
Процесс заполнения котла и отопительного контура осуществляется с помощью форсунки, расположенной в нижней части устройства. После заполнения охлаждающая жидкость выпускается и, при необходимости, пополняется таким же образом.
После подключения котла к коммуникационным трубам котел и связанные с ним установки заполняются водой. Затем котел подключается к сети, и газ становится доступным. Теперь котел можно настроить.
Пусконаладочным работам предшествуют следующие этапы:
- Проверьте давление в установке. Оно должно соответствовать рекомендуемым значениям 1-1,5 бар.
- Котел подключен к электросети.
- Подача газа в камеру сгорания, для этого откройте желтый кран на входе газовой трубы перед котлом.
Может случиться так, что при первом включении прибор заблокируется из-за наличия воздушных карманов в трубах. В котлах BAXI нет необходимости вручную удалять воздух из карманов, система удалит их сама. Единственное, что нужно сделать, это снова нажать кнопку пуска и удерживать ее в течение 2 секунд, пока не включится конфорка.
Рабочие параметры устанавливаются с помощью электронной панели, расположенной на передней панели котла. Кнопка со стилизованным радиатором используется для выбора режима отопления, а кнопка с краном – для нагрева горячей воды.
Настройка газового котла Baxi осуществляется по одному алгоритму:
- Выберите кнопку, отвечающую за нагрев или санитарную подготовку воды.
- Кнопками +/- установите нужный режим.
- Нажмите кнопку Power на электронном блоке управления, чтобы сохранить установленный параметр.
Если характеристика работы успешно завершена, на дисплее появится надпись “MEM”. Это означает, что котел будет работать в соответствии с этими настройками до тех пор, пока пользователь не решит их изменить.
Основы настройки котла может освоить совершенно неопытный подрядчик. Просто выберите функцию, а затем значение, увеличивая или уменьшая первоначальную настройку
Если вы не хотите запоминать только что выбранный параметр, подтвердите это кнопкой “i”. Система сообщит вам об отклонении изменения сообщением “ESC” на дисплее.
Чтобы выбрать и установить рабочую характеристику котла, удерживайте кнопки одновременно в течение 6 секунд. Для отображения текущей рабочей информации необходимо нажать кнопку “i” в течение 5 секунд. Если функция “INFO” активна, на дисплее отображается “A00”, вместо которого появляется температура теплоносителя на выходе из котла.
Затем проверьте значение динамического давления газа на входе газовой горелки. При использовании сетевого топлива этот показатель должен составлять 20 мбар. При использовании баллонной смеси, заправленной пропаном, значение динамического давления должно составлять 37 мбар. Этот показатель измеряется путем подключения манометра к штуцеру газового клапана.
Затем с помощью регулятора устанавливается максимальное и минимальное давление. В этом случае снова используется газовый клапан, к штуцеру которого подключается чувствительный манометр, регистрирующий изменения в мбар. Эти значения выбираются на основе данных, приведенных в таблице производителем. Они зависят от модели и от типа газа, который будет перерабатываться котлом.
Регулировка выходного давления газа осуществляется самым простым способом – вращением регулировочных винтов. Значение давления зависит от используемой газовой смеси
Предлагаемые потребителям газовые нагреватели горячей воды и теплоносителя Baksi изначально рассчитаны на работу с сетевым газом. Если котел будет “работать” в автономной системе с группой баллонов или газовым баллоном, то перед проведением всех вышеперечисленных заправок необходимо заменить форсунки. Наконец, измените напряжение на модуляторе, выбрав параметр F02.
Рекомендации по снижению эксплуатационных расходов
Если все рабочие настройки выполняются в соответствии с табличными данными производителя, прибор будет очень энергоэффективным, производя необходимое тепло в количестве, требуемом владельцами.
Для этого:
- Для установок с радиаторами или термосифонами выберите температуру теплоносителя на выходе из котла +60ºС. Увеличивайте температуру только в том случае, если устройство все еще не обеспечивает комфортную температуру в помещении.
- Настройте параметры температуры в соответствии с инструкциями производителя и назначением помещения. При отоплении спален и других менее посещаемых помещений можно выбрать температуру нагрева ниже средней.
- Не превышайте температурный диапазон, рекомендованный производителями радиаторов, включенных в отопительный контур.
- Используйте датчик комнатной температуры и датчик наружной температуры, который фиксирует повышение/понижение температуры. Котел может быть независимо запущен и остановлен термостатом по мере необходимости.
- Установите температуру теплоносителя с помощью таймера. Например, ночью она может быть снижена на 3-5 °C.
Обратите внимание, что, повышая температуру в обрабатываемом помещении всего на 1ºC, мы увеличиваем расходы примерно на 6% за один раз.
Лучше установить датчик наружной температуры, чтобы не приходилось постоянно менять температуру теплоносителя в сложный осенне-весенний сезон. Если вы не можете найти подходящую модель или не можете позволить себе купить оригинал, вы можете собрать такое устройство самостоятельно:
Если вы уезжаете надолго, котел следует отключить от электросети, но не следует отключать систему защиты от замерзания. Он отключается только на летний период, в это время необходимо отключить функцию нагрева, полностью выключив одноконтурную модель и переключив двухконтурную на подачу горячей воды.
Чтобы сэкономить на отоплении, не закрывайте радиаторы экранами или тяжелыми шторами. Они нарушают нормальную циркуляцию воздуха и заставляют котел работать на полную мощность без видимых причин.
Также не рекомендуется проводить микропроветривание помещений, постоянно открывая окна. Лучше широко открыть окно и проветрить “сразу”, чем искусственно снижать показания датчика комнатной температуры в течение длительного времени. На практике это оказалось более экономичным решением.
При использовании функции очистки воды лучше сначала выбрать комфортную для пользователя температуру, не полагаясь на смешивание горячей и холодной воды в смесителе. Таким образом, тепловая энергия, вырабатываемая генератором, не расходуется впустую. Кроме того, на внутренних стенках не образуется накипь.
Выводы и полезное видео по теме
В следующем видеоролике показаны установка, подключение и настройка котла Baxi:
Информация о процессе установки настенного котла Baxi и правилах его подключения необходима для контроля приглашенных подрядчиков. К сожалению, не все из них хорошо разбираются в своей работе и знают все нюансы. Если владелец газового котла заботится о своей безопасности и правильной эксплуатации прибора, то информация, предоставленная нами, не будет лишней.
Настройки, регулировка мощности, неисправности газового котла BAXI
В этой статье подробно описано, как установить и отрегулировать мощность и другие параметры настенных газовых котлов BAXI с помощью сервисного меню. Метод настройки и регулировки мощности, описанный в этой статье, подходит и для многих других марок и производителей газовых котлов.
Регулировка и настройка мощности газового котла BAXI Main Four |BAXI Main 5 |BAXI Eco Four |BAXI Four Tech
BAXI Main 5 / BAXI Main Four настенный двухконтурный котел с битермическим теплообменником. Схема установки.
1 – датчик температуры горячей воды; 2 – автоматический байпас; 3 – гидравлическое реле давления; 4 – газовый клапан; 5 – газопровод с форсунками; 6 – предохранительный термостат; 7 – первичный битермический теплообменник; 8 – датчик температуры нагрева; 9 – кожух; 10 – вентилятор; 11 – датчик температуры дымовых газов; 12 – электрод розжига – ионизация пламени; 13 – горелка; 14 – расширительный бак; 15 – насос с воздухоотделителем; 16 – манометр; 17 – сливной кран котла; 18 – датчик приоритета ГВС; 19 – кран заполнения котла водой; 20 – фильтр контура ГВС; 21 – предохранительный клапан; A – подача отопительной воды; B – выход бытовой горячей воды; C – вход газа; D – вход холодной воды из водопровода; E – возврат отопительной воды.
Настенный комбинированный котел BAXI Eco / BAXI Four Tech с вторичным теплообменником для горячей воды.
1 – вентиляционный насос; 2 – трехходовой клапан; 3 – двигатель клапана; 4 – манометр; 5 – обратный фильтр; 6 – наполнительный клапан; 7 – входной фильтр ГВС; 8 – датчик расхода ГВС; 9 – датчик температуры ГВС; 10 – перепускной клапан; 11 – реле минимального давления; 12 – сливной клапан; 13 – предохранительный клапан (3 бар); 14 – пластинчатый теплообменник ГВС 15 – газовый клапан; 16 – газопровод с форсунками; 17 – датчик температуры нагрева; 18 – электрод зажигания/зонд пламени; 19 – термостат перегрева; 20 – первичный теплообменник; 21 – дымовая камера; 22 – вытяжной вентилятор; 23 – вентури; 24 – точка избыточного давления; 25 – точка пониженного давления; 26 – пневматическое реле, датчик контроля тяги; 27 – горелка; 28 – расширительный бак
Зачем регулировать мощность газового котла
Строительные нормы не рекомендуют устанавливать котлы с полезной мощностью, значительно превышающей мощность системы отопления дома или квартиры.
Большая разница между мощностью газового котла и мощностью отопительных приборов, помимо прочих недостатков, приводит к циклической работе котла.
Чрезмерная цикличность, импульсивность работы или, как ее в народе называют, “тактование котла” проявляется в том, что горелка котла после включения быстро нагревает воду в теплообменнике до максимальной температуры. Котел выключается при достижении заданной температуры по прямой линии за котлом. Однако радиаторы не нагреваются до этой температуры, потому что нагретая в котле вода просто не успевает дойти до отопительного оборудования. Другими словами, котел производит больше тепловой энергии в единицу времени, чем может поглотить менее эффективный отопительный контур. Поэтому температура на выходе из котла быстро повышается, и котел отключается, не успев нагреть радиаторы.
Через некоторое время циркуляционный насос подает в теплообменник оставшуюся холодную воду из обратной линии системы отопления, и горелка снова включается. Затем все повторяется с самого начала.
Высокоэффективная система отопления имеет больший диаметр труб и объем радиаторов и, следовательно, меньшее гидравлическое сопротивление. В больших системах вода не течет точно так же, но течет быстрее, с большей скоростью потока (литры в секунду). При быстром прохождении через теплообменник котла каждый литр воды успевает нагреться только на 15-20°C. °C. И чтобы нагреть этот литр до заданной температуры, вода в системе отопления должна пройти через теплообменник несколько раз.
В небольших системах отопления более тонкие трубы, радиаторы меньшего размера, более высокое гидравлическое сопротивление и более медленное течение воды. Если использовать ту же мощность для нагрева свободно текущей воды, то вода, поступающая в теплообменник, сразу нагреется на 40-60 градусов за один раз. °Cсразу достигает максимальной температуры и котел отключается. Любая оставшаяся в системе вода, не попавшая в бойлер, останется холодной до следующего цикла. Это происходит в котле, если его мощность не отрегулирована в соответствии с системой отопления.
Величина пламени (мощность горелки) в котле регулируется электроникой в соответствии со сложным алгоритмом, который учитывает время запуска горелки, значение температуры, скорость изменения температуры в контуре отопления и разницу температур в обратном и подающем трубопроводе. Я не знаю всех деталей алгоритма регулирования. Однако автоматика, без дополнительных сервисных настроек, не обеспечивает нормальную работу котла.
Засорение сокращает срок службы котла и увеличивает расход газа
Каждый человек, даже если он не механик или электрик, знает, что самые тяжелые условия эксплуатации оборудования возникают при запуске и включении. В период запуска наблюдается наибольший износ и наиболее частые отказы в работе. Увеличение числа стартов за счет езды на велосипеде является самым большим износ наиболее дорогостоящих частей котла – газовый клапан, трехходовой клапан, циркуляционный насос, вентилятор дымовых газов.
Для достижения зажигания при запуске к горелке подается максимальное количество газа. Часть газа, прежде чем появится пламя, буквально улетает в дымоход. Постоянный “перезапуск” горелки еще больше увеличивает расход газа и снижает КПД котла.
При нормальной эксплуатации газового котла обеспечивается определенная цикличность его работы. Например, контроль температуры в помещении без термостата или с двухпозиционным термостатом достигается путем периодического включения и выключения горелки котла.
Целью регулирования мощности котла является является устранение чрезмерной цикличности, т.е. хронометража, вызванного несоответствием настроек котла системе отопления.
Кстати, о других недостатках котла с избыточной мощностью. В руководстве по обслуживанию котла Baxi указана его эффективность в режиме отопления: 93,2 % при максимальной тепловой мощности (24 кВт.) и 79,4% при минимальной производительности (9,3 кВт.) Представьте, насколько снизился бы КПД, если бы этот котел работал, скажем, при 4 кВт. Следует помнить, что двухконтурный котел большую часть года работает в режиме отопления, на минимальной мощности. По меньшей мере 1/4 газа, используемого для отопления, буквально бесполезно уходит в канализацию. Это будет расплатой за установку в доме слишком большого количества приборов для отопления и горячего водоснабжения.
Чтобы устранить переполнение котла, сбалансируйте мощность котла и отопительного контура.
Как определить максимальную тепловую мощность отопительного контура в доме или квартире?
Как можно определить максимальную тепловую мощность отопительного контура? На сайтах производителей и продавцов радиаторов можно найти данные о тепловой мощности каждого радиатора, установленного в вашем доме. В каталогах производителей тепловая мощность радиаторов указана в 2 режимах: 1) 90/70/20 градусов и 2) 75/65/20 следует искать тепловую мощность по параметру “75-65/20”. Сумма мощностей всех радиаторов, подключенных к котлу, представляет собой максимальную тепловую мощность отопительного контура.
Например, одна секция высотой 500 мм. стандартного чугунного радиатора имеет максимальную теплоотдачу 160 W. 7-секционный чугунный радиатор будет иметь теплоотдачу 160 Ватт х 7 = 1120 Ватт. или 1.12 кВт.
Приблизительную максимальную мощность системы отопления квартиры или дома можно также определить из соотношения 1 кВт на каждые 10 м 2 отапливаемая площадь. Например, для дома или квартиры с отапливаемой площадью 100 м 2 , максимальная тепловая мощность отопительного контура будет менее 10 кВт.
Настенный двухконтурный газовый котел Baxi с максимальной полезной теплопроизводительностью 24 кВт. Поставляется с завода с максимальной мощностью нагрева 18 кВт.
В нашем примере для того, чтобы уравнять мощность контура отопления помещения с полезной тепловой мощностью котла, необходимо изменить настройку мощности газового котла Baxi с 18 кВт до 10 кВт ..
Регулировка, настройка мощности газового котла в режиме отопления осуществляется через сервисное меню. Пункт меню F08 – макс. полезная мощность системы отопления (0-100%). Пункт меню F10 -. минимум полезная тепловая мощность системы отопления (0-100%).
В строке сервисного меню F08 показана заводская настройка 80%, что соответствует настройке максимальной мощности 18 кВт.
В нашем примере, для дома/квартиры с отапливаемой площадью 100 м 2 установленный в строке F08 = 40% . Наблюдайте за котлом во время работы. Если котел не может нагреть отопительную воду до желаемой температуры при данной настройке мощности, немного увеличьте настройку. Например, для F08 = 50%. Понаблюдайте еще раз. Если при настройке F08 = 40% котлу удается нагреть отопительную воду до требуемой температуры, можно попробовать уменьшить настройку в линии, до F08 = 30%. Таким образом, постепенно изменяя настройки, можно Мощность котла можно регулировать в соответствии с системой отопления дома/квартиры.
Доступ к сервисному меню котла BAXI Main Four | Baxi Main 5 | Baxi Eco Four | Baxi Four Tech
Управление котлом Baxi осуществляется с панели управления через общедоступное меню пользователя. Как владелец может управлять котлом, описано в руководстве по эксплуатации.
На панели управления можно вызвать другое, скрытое меню – сервисное меню, предназначенное для специалистов.
Панель управления для настенного газового котла Baxi. Кнопки управления и символы на дисплее.
Сервисное меню появляется на экране дисплея при одновременном нажатии в течение не менее 6 сек. сек. одновременно кнопки (кран – ) и (-радиатор). Меню активно, и на дисплее отображается первая строка меню “F01”, которая чередуется со значением параметра этой строки.
Действия в сервисном меню:
-
- Для прокрутки строк меню нажимайте кнопки (+/-);
- Чтобы изменить пункт меню, используйте кнопки (+/- радиатор);
- Чтобы сохранить измененное значение параметра строки меню, нажмите кнопку (ON), на дисплее появится надпись “MEM”.
- Чтобы выйти из меню без сохранения изменений, нажмите кнопку (i), на дисплее появится надпись “ESC”.
Команды сервисного меню в газовом котле BAXI
Некоторые настройки параметров работы газового котла BAXI можно изменить в сервисном меню.
BAXI Main Four | BAXI Eco Four | BAXI Four Tech:
Линия F06 – Установка максимальной температуры (°С) системы отопления: 00 = 76°C (отключение горелки при 80 °C°C); 01 = 45°C. Заводская установка = 00.
Линия F08 – Максимальная полезная тепловая мощность (0-100%): 80 – природный газ; 100 – сжиженный газ. Заводская установка = 80.
Линия F09 – Максимальная полезная мощность системы ГВС (0-100%): 80 – природный газ; 100 – сжиженный газ. Заводская установка = 80.
Линия F10 – Минимальная полезная мощность отопительной установки (0-100%): 20 – природный газ; 00 – сжиженный газ. Заводская установка = 20.
Линия F11 – Время ожидания горелки между двумя запусками (01-10 мин): 00=10 сек. Заводская установка = 03.
Только BAXI Main Four:
Линия F14 – тест для проверки правильного положения датчика ГВС: 00 – выключено; 01 – всегда включено. Заводская установка = 01.
Линия F16 – минимальный полезный объем горячей воды (0-100%): 20 – природный газ; 00 – сжиженный газ. Заводская установка = 20.
BAXI Главная 5:
Линия F06 – Установка максимальной температуры потока отопления (°C) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская установка =000.
Линия F08 – Максимальная мощность в режиме нагрева (0-100%). Заводская установка для модели 24F =055; для модели 18F =100; для модели 14F =050.
Линия F09 – Макс. мощность в режиме ГВС (0-100%). Заводская установка =100.
Линия F10 – Минимальная мощность в режиме отопления и ГВС (0-100%). Заводская установка =100.
Линия F11 – Время ожидания до повторного включения в режиме нагрева 000=10 секунд – 001…010 = 1…10 минут. Заводская установка =003.
Линия F14 – Проверьте правильность положения датчика ГВС: 000=не активен; 001=всегда активен. Заводская установка =001.
Линия F18 – Разблокируйте параметры для СЕРВИСА. Заводская установка =000.
Я рекомендую сохранить все настройки, которые вы сделали в строках меню. Документация должна быть включена в руководство по эксплуатации котла.
Меню для отображения информации о работе котла Baxi
На дисплее котла BAXI, в информационном меню, обозначение первой строки, A00, чередуется со значением параметра этой строки – 35 ºC .
Чтобы открыть меню информации о работе котла, нажмите и удерживайте не менее 6 секунд кнопку на дисплее на передней панели котла. секунды кнопка “i”.
Функция “INFO” активна и на дисплее отображается первая строка информационного меню “A00”, за которой следует параметр – температура.
Нажимайте кнопки (сенсорные +/-) для прокрутки информационного меню.
BAXI Main Four | BAXI Eco Four | BAXI Four Tech:
Линия A00: Фактическое значение (ºC) температуры горячей воды для бытового потребления (система ГВС);
Линия А01строка A01 : значение (A01 : ЗНАЧЕНИЕ (ºC) значение (ºC) наружной температуры (при подключенном датчике наружной температуры);
Линия А02: мгновенное значение (%) сигнала управления газовым клапаном;
Линия: А03: Значение мощности (%) (MAX R);
Линия: А04Уставка (ºC) температуры подачи системы отопления;
Линия А05строка A05 : эффективное значение (ºC) температуры питательной воды системы отопления;
Линия А06: уставка (ºC) температуры горячей воды для бытовых нужд;
Линия А07: Уровень пламени % значение (0 – 100%);
Линия А08: текущее значение (л/мин x 10) величина потребления горячей воды;
Линия А09: последняя обнаруженная ошибка в работе котла.
BAXI Главная 5:
A00: текущее значение температуры потока отопления (°C);
A01: текущее значение температуры горячей бытовой воды (°C);
A02: текущая наружная температура, в °C (когда подключен датчик наружной температуры);
A03: текущее значение температуры дымовых газов (°C);
A03 : Текущее значение температуры дымовых газов (°C)
A04: мгновенное значение сигнала управления газовым клапаном (%);
A05: Индикатор мощности в % (MAX CH);
A06: уставка температуры отопительной воды (°C);
A07уставка горячей воды (°C);
A08: Последняя неисправность в работе котла;
A09: не используется; A10неиспользованный.
Функция “INFO” остается активной в течение 3 . Чтобы выйти до истечения этого времени, нажмите и удерживайте кнопку не менее 5 секунд. секунды Кнопка “i” или отключите электропитание котла.
Работа двухгазового котла Baxi в режиме ГВС
Попеременный поток горячей и холодной воды из бойлера
В руководстве по эксплуатации двухгазового котла Baxi указано, что при заводских настройках максимальная мощность составляет 24 кВт.Бойлер нагревает воду при разнице температур dT=35 o Cпри максимальном расходе горячей воды 9,8 л/мин.
В доме с бойлером, подключенным к центральному водоснабжению, были получены следующие результаты для максимального расхода горячей воды: через угловой смеситель для ванны 6 л/мин., у умывальника 4 л/мин.у кухонной раковины 5 л/мин..
Максимальный расход горячей воды на кранах можно проверить с помощью информационного меню котла Baxi Main Four. Попеременно открывайте краны горячей воды и следите за расходом в информационном меню, в строке А08: текущее значение (л/мин x 10) расхода горячей воды.
Обычно пользователи не открывают краны с полным потоком воды из соображений экономии.
Естественно, будет значительная разница между заводской настройкой максимальной мощности котла в режиме ГВС, рассчитанной на нагрев 9,8 литров в минуту, и мощностью, необходимой для нагрева фактического расхода воды в водопроводном кране.
Это приведет к циклическому включению (выключению) нагрева горячей воды. Горелка котла циклически включается и выключается в режиме ГВС. В результате из крана будет попеременно течь горячая и холодная вода.
Для комфортного использования горячей воды регулировка мощности котла в режиме ГВС.. Это можно сделать через сервисное меню. Линия F09 – макс. Полезная мощность системы ГВС (0-100%). Линия F16 -. минимум Полезная эффективность системы ГВС. (0-100%).
Неисправности и коды ошибок газовых котлов Baxi
Микропроцессорная система управления и контроля современного газового котла выявляет неисправности и выводит на дисплей код ошибки, который указывает на конкретную неисправность узлов и агрегатов котла.
Код ошибки на дисплее газового котла BAXI. Подсветка дисплея мигает синхронно с отображаемым кодом ошибки.
Система управления котлом по-разному реагирует на возникновение неисправности. В зависимости от возможных последствий неисправности:
-
- Работа котла немедленно прекращается. Котел отключается. Коды ошибок: E01, E02, E04, E07, E25, E27, E40, E41, E42, E43, E50, E62, E65. Неисправность должна быть устранена и Перезапустите котел, нажав кнопку “R”. (Удерживайте нажатой не менее 2 сек. не менее 2 секунд.).
- Работа котла резко прекращается, но не блокируется. После устранения неисправности котел автоматически возобновляет работу с прежними пользовательскими настройками.
- Существуют ошибки – предупреждения, не требующие немедленного вмешательства, – при которых работа котла не прекращается.
Коды ошибок и причины ошибок в настенных газовых котлах Baxi
Сводный перечень признаков неисправностей настенных газовых котлов Baxi, оснащенных ЖК-дисплеем, модели Eco Compact, Four Tech, Eco Four, Main Four, Main 5.
E01 (01E). – Датчик проверки пламени. Блокировка котла после трех неудачных попыток розжига:
-
- Нет газа, газовый кран закрыт, низкое давление в газовой магистрали.
- В случае фазонезависимых котлов фазы и нули питающих линий перепутаны.
- Неисправен или загрязнен ионизационный электрод контроля пламени
- Неисправный блок зажигания или электроды.
- Неисправен или неправильно отрегулирован газовый клапан.
- Отсутствие воздуха для горения в горелке котла
E02 (02E) – Датчик температуры контура отопления. Перегрев теплоносителя в отопительном контуре:
-
- Неисправен датчик температуры.
- Недостаточный отвод тепла к датчику – рекомендуется нанести термопасту в месте контакта корпуса датчика с прилегающей частью котла.
- Недостаточная циркуляция охлаждающей жидкости через теплообменник из-за отказа насоса, наличие воздуха в системе
E03 (03E) – Датчик тяги (термостат в котлах с открытой камерой сгорания или пневматическое реле в котлах с закрытой камерой сгорания). Недостаточная тяга в дымоходе или дымовой системе:
-
- Неисправный датчик тяги.
- Вентилятор неисправен.
- Уменьшенный участок дымохода или дымовой трубы.
Только для котлов с открытой камерой сгорания. В результате нарушения тяги термостат дымовых газов перегрелся, и котел, как следствие, аварийно отключился. Проверьте дымоход и необходимую тягу в дымоходе.
Советы по диагностике неисправностей:
Проверьте дымоход на герметичность соединений и разъемов, длину и диаметр в соответствии с рекомендациями производителя, отсутствие препятствий в дымоходе (засор, лед), продувку и обратную тягу дымохода (положение оголовка дымохода по отношению к крыше).
Проверьте свободный приток воздуха в помещение, где установлен котел. Должен быть приток воздуха с улицы или из соседнего помещения с окнами.
В случае котла с открытой камерой сгорания, если подача воздуха осуществляется непосредственно с улицы, забор свежего воздуха должен составлять 8 см2 на 1 кВт мощность котла, но не менее 200 см2 . Если забор воздуха происходит из смежного помещения в здании, то минимальный размер воздухозаборника должен быть определен на основании 30 см2 на 1 кВт мощность котла. Воздухозаборник в помещении с котлом должен быть установлен на высоте не более 30 см. см с пола. Это может быть вентиляционное отверстие в стене или двери, или просто щель под дверью.
Примечание: электрические вытяжки не допускаются в котельной.
Убедитесь, что термостат дымовых газов находится в рабочем состоянии.
E04 (04E) – Датчик контроля пламени. Частая потеря пламени на горелке, более шести раз:
-
- Причины, перечисленные в E01 и E42,
- Проникновение дыма во всасывающий канал котла.
E05 (05E) – Датчик температуры контура отопления. Нет сигнала от датчика:
-
- Неисправный датчик температуры контура отопления или обрыв цепи на электронной плате.
E06 (06E) – Датчик температуры ГВС. Нет сигнала датчика:
-
- Неисправность датчика температуры горячей воды или обрыв цепи на электронной плате.
E07 (07E) – Датчик температуры дымовых газов NTC. Нет сигнала от датчика:
-
- Неисправный датчик температуры дымовых газов или обрыв цепи на электронной плате.
E08 (08E) – Электронная плата. Ошибка в цепи управления пламенем:
-
- Отсутствует заземление электронной платы, нет контакта в цепи между платой (разъем X4) и блоком питания.
- Неисправная электронная плата управления.
E09 (09E) – Электронная плата. Ошибка в цепи безопасности газового клапана:
-
- Неисправна электронная плата управления.
E10 (10E) – Реле минимального давления отопительного контура. Недостаточное давление в отопительном контуре:
-
- Проверьте манометр и при необходимости добавьте воду в отопительный контур.
- Неисправно реле минимального давления.
E12 (12E) – Гидравлическое реле дифференциального давления. Нет сигнала от прессостата:
-
- Циркуляционный насос не работает.
- Система отопления продувается.
- Недостаточная циркуляция теплоносителя (засорение фильтра, высокое гидравлическое сопротивление системы отопления).
- Неисправность прессостата (мембрана, микровыключатель, кабель управления).
E13 (13E) – Гидравлическое реле дифференциального давления. Ложный сигнал от прессостата: контакты микровыключателя прессостата заблокированы.
E22 (22E) – Электронная плата. Отключение котла из-за низкого напряжения в сети, менее 162 В.:
-
- Напряжение сети не соответствует стандарту.
- Электронная плата неисправна.
E25 (25E). – Датчик температуры контура отопления. Скорость повышения температуры отопительного контура более 1 С/сек.:
-
- Циркуляционный насос не работает.
- Система отопления негерметична.
- Недостаточная циркуляция теплоносителя (засорение фильтра, высокое сопротивление системы отопления).
- Неисправен датчик температуры нагревательного контура.
E26 (26E) – Неисправный датчик температуры контура отопления. Температура теплоносителя превышена более чем на 20 oC Температура теплоносителя превышает заданное значение:
-
- Циркуляционный насос не работает.
- Система отопления кондиционирована.
- Недостаточная циркуляция теплоносителя (засорение фильтра, высокое гидравлическое сопротивление системы отопления).
- Неисправный датчик температуры контура отопления.
E27 (27E) – Датчик температуры ГВС. Неправильное положение датчика:
-
- Неправильно расположен датчик температуры ГВС.
- Неисправен датчик температуры ГВС.
E32 (32E) – Датчики температуры контура ГВС и отопления. Температура нагрева превышает 95 o C Температура нагрева превышала 95 °C два раза подряд. Снижение температуры ГВС на 3 o C.:
-
- Накопление накипи в биотермическом теплообменнике.
- Неисправен датчик температуры ГВС NTC.
E35 (35E) – Датчик проверки пламени. Сигнал пламени при выключенной горелке:
-
- Неисправный газовый клапан, не полностью перекрывает подачу газа.
- Влага на плате электроники котла.
- Помехи от электросети. Установите стабилизатор напряжения с гальванической развязкой от электросети, проверьте правильность заземления котла.
E36 (36E) – Датчик температуры дымовых газов. Неисправный датчик NTC дымовых газов.
E40 (40E) – Датчик температуры дымовых газов. GDC не проходит циклические испытания на температуру выхлопных газов:
-
- Неисправен датчик NTC дымовых газов.
- Засорение канала дымовых газов или воздухозаборного канала.
E41 (41E) – газовый клапан. GDC не проходит испытания циклическим ионизационным током:
-
- Нет газа, газовый клапан закрыт.
- Неисправный, загрязненный электрод контроля пламени.
- Неисправен газовый клапан.
- Газовый клапан не откалиброван.
E42 (42E) – (42E) Вентилятор. GDC не проходит первоначальные испытания. Бойлер отключается после трех неудачных испытаний:
-
- Вентилятор неисправен.
- Воздушный канал засорен.
E43 (43E) – Электронная плата. Блокировка из-за вероятного засорения линии подачи воздуха или слишком низкого давления газа:
-
- Причины описаны в E40 и E41.
- Качество электропитания не соответствует стандарту (низкое напряжение, помехи).
E50 (50E) – Датчик температуры отработавших газов NTC. Блокировка из-за повышения температуры дымовых газов выше 180 o C:
-
- Недостаточная циркуляция теплоносителя.
- Неисправен датчик температуры дымовых газов NTC.
E55 (55E) – Газовый клапан. Газовый клапан не откалиброван. Выполните калибровку (параметры F45 и F48 в сервисном меню).
E62 (62E) – Электрод для проверки пламени. Защитные устройства активируются, если сигнал пламени или температура дымовых газов не стабилизируются:
-
- Электрод контроля пламени неисправен или загрязнен.
- Неисправен датчик температуры дымовых газов NTC.
E65 (65E) – Электронная плата. Срабатывание предохранительных устройств из-за частого засорения воздухозаборного канала, 10 раз за 10 минут: Причины описаны в E40 и E41.
E96 (96E) – Электронная карта. Слишком низкое напряжение в сети.
E97 (97E) – Электронная карта. Частота сетевого напряжения отличается от 50 Гц.
E98 (98E) – Электронная плата. Внутренняя ошибка электронной платы. Неправильная настройка параметров платы:
-
- Не выполнена настройка параметров в соответствии с типом котла.
- Параметры F03 и F12 в сервисном меню установлены неверно.
- Ошибка печатной платы.
E99 (99E) – Электронная плата. Внутренняя неисправность на электронной плате, которая накапливается из-за нарушений электропитания и вызывает самоперезагрузку котла.
На дисплее восклицательный знак в треугольнике мигает. Котел работает на минимальной мощности. Дымоход/дымовая труба засорены или давление газа на входе слишком низкое. Чтобы сбросить неисправность, временно отключите потребность в выработке тепла от системы отопления или ГВС. Если неисправность не исчезла, обратитесь в авторизованный сервисный центр.
На дисплее Значки “теплоотвод” и “кран” мигают попеременно. Образовалась накипь или неправильно расположен датчик температуры ГВС. Прикрепите зажим датчика температуры ГВС к трубе и проверьте контакт с датчиком температуры. Проверьте датчик температуры ГВС (*). Проверьте первичный теплообменник на наличие накипи (температура горячей воды на выходе из котла не повышается при сбросе горячей воды, в то время как температура отопительной воды на входе резко повышается; кроме того, поток воды слишком мал из-за частичного засорения теплообменника).
Датчик температуры ГВС и датчик температуры потока отопления: значение сопротивления составляет примерно 10 kΩ на 25 °C (сопротивление уменьшается с увеличением температуры). Датчик температуры отходящих газов: значение сопротивления прибл. 49 kΩ на 25 °C (сопротивление уменьшается с увеличением температуры).
Как перевести котел Baxi в экономичный режим?
Хотя газ считается самым экономичным видом топлива, стоимость отопления периодически повышается. Чтобы немного снизить расходы, вы можете перевести свой газовый котел в экономичный режим. Газовые котлы Baxi потребляют небольшое количество топлива, и, установив данный режим, это потребление будет значительно снижено. Рассмотрим в этой статье температуру теплоносителя, подключение комнатного термостата, обслуживание и регулировку газового котла Baxi в экономичном режиме.
Что такое синхронизация газового котла?
Тайминг газового котла – это частота включения для нагрева теплоносителя. Если к прибору не подключены внешние устройства управления, интервал между включениями газового котла не должен превышать 10 минут. По умолчанию интервал составляет 3 минуты.
Не рекомендуется часто включать прибор. Наиболее экономичный расход энергии будет при непрерывной работе газового котла. Если прибор работает непрерывно в течение длительного времени, это означает, что он настроен на компенсацию потерь тепла в доме путем поддержания нужной температуры теплоносителя.
Жители небольших квартир часто сталкиваются с проблемой высокого потребления газа. Это связано с тем, что данные приборы предназначены для нагрева и подогрева воды, а потому имеют высокую мощность.
Отдельные модели газовых котлов Baxi отличаются по количеству параметров конфигурации, поэтому перед настройкой устройства необходимо ознакомиться с инструкцией.
Температура охлаждающей жидкости
Экономия газа также связана с правильной настройкой температуры теплоносителя. Газовый котел стандартно не оснащен датчиком внешней температуры, поэтому вы должны сами регулировать температурный режим в зависимости от погоды. Например, вам может понадобиться увеличить или уменьшить температуру. Этот метод подходит не всем, так как температурный режим необходимо постоянно контролировать.
Газовые котлы Baxi имеют возможность подключения дополнительных функций. Поэтому вы можете приобрести отдельный внешний датчик температуры и подключить его. Таким образом, температура будет регулироваться автоматически в зависимости от погодных изменений. Также можно использовать погодозависимую автоматику. Выберите климатическую кривую в настройках оборудования. Газовый котел будет использовать меньше газа в зависимости от настроек.Настройки газового котла Baxi для экономичного режима
Газовый котел можно перевести в экономичный режим. Если прибор установлен в небольшой квартире, необходимо выбрать минимальные параметры F08 и F10. Первое обозначает максимальную полезную мощность системы отопления, а второе – минимальную полезную мощность системы отопления.
Диапазон модуляции газового котла мощностью 24 кВт начинается с 40% от наибольшей мощности. Поэтому минимальный режим может составлять 9 кВт. Этого будет достаточно для отопления дома площадью до 80 квадратных метров, а интервалы между запусками будут более продолжительными.
Помимо экономии газа, увеличивается срок службы газового котла. Например, вентилятор, реле на плате управления и газовый клапан.
Самый низкий расход газа будет при работе прибора с максимальной эффективностью.
Как подключить комнатный термостат?
Почти все газовые котлы Baxi имеют возможность подключения комнатного термостата. Если температура в помещении понижается, устройство подает сигнал отопительному оборудованию, и котел автоматически включается.
Все значения зависят от баланса и типа системы отопления. С помощью программируемого термостата можно установить необходимый температурный режим в течение дня. Если снизить температуру в помещении на 1 градус, то за год можно сэкономить около 5% газа.
В Европе обязательной является установка комнатного термостата для обеспечения энергоэффективности системы отопления.
Обслуживание газовых котлов Baxi
Почти все газовые котлы, независимо от производителя, имеют одинаковую конструкцию. Теплообменник передает тепловую энергию от сгорания топлива к теплоносителю. Газовый котел может иметь 1 или 2 теплообменника. Во время работы газового котла на поверхности теплообменника скапливается сажа и образуется накипь. Эти примеси снижают характеристики теплопередачи и, соответственно, увеличивают потребление энергии.
Для обеспечения экономичной работы газового котла Baxi необходимо периодически проводить техническое обслуживание системы. Особое внимание следует уделить агрегатам с битермическими теплообменниками, которые трудно промыть из-за их конструкции.
Система управления зонами
В такой системе можно регулировать температуру в каждой комнате отдельно, используя регулируемую термостатическую головку на каждом радиаторе. Радиатор регулирует количество охлаждающей жидкости в зависимости от температуры в помещении. Газовый котел будет включаться только при необходимости. Эта система экономит около 30% топлива и создает комфортную атмосферу в помещении. Единственным недостатком зонального контроля является стоимость.
