Ошибки и неисправности газового котла Navien. Как их устранить?
Газовые котлы
Производитель котлов отопления Navien является лидером среди производителей котлов отопления на российском рынке. Одиннадцать лет работы в Российской Федерации, неоднократное получение номинации "народный бренд" привлекает большое количество российских покупателей. Соответственно, со временем большое количество пользователей сталкивается с ошибками и поломками котлов Navien. Многие из них можно устранить в домашних условиях. Об этом мы расскажем в нашем материале
Особенности котлов Navien
Есть еще несколько причин, по которым в России уже куплено более миллиона настенных котлов этой марки. Продукт отлично адаптирован к российским реалиям: он обладает высокой устойчивостью к низким температурам и другим агрессивным средам. Он защищен от перепадов напряжения в сети. Котлы можно соединять в каскадную цепочку. Элегантная форма, дизайн, подходящий к любому российскому интерьеру. На котлы предоставляется гарантия 36 месяцев. Производитель наладил поставку запасных частей в сервисные центры Российской Федерации, чтобы исключить поломки. Котлы "Navien" отличаются высокой надежностью, непоправимо испортить котел очень сложно. В котлы встроена интеллектуальная система определения проблем, по номеру неисправности можно определить, что именно сломалось в котле.
Для облегчения коммуникации между котлом и пользователем или сервисным специалистом были разработаны уникальные коды неисправностей, обозначающие неисправности газовых котлов Navien. Система может самостоятельно определить восемнадцать неисправностей. Впечатляющее разнообразие позволяет точно определить проблему. Однако пользователи продукта увидят лишь малую часть возможных сообщений от системы связи котла. Расшифровка основных неисправностей в системах отопления:
- "02" – Остановка циркуляции теплоносителя
- "03" – Проблема с зажиганием
- "16" – Перегрев теплообменника
Эти неисправности являются наиболее распространенными причинами: плохое качество воды в централизованном водоснабжении, халатность пользователей котла, высокое напряжение в сети. Но это не конец света, все проблемы можно решить.
Другие неисправности котла Navien:
- "01" – Перегрев котла
- "05" – Неисправный датчик температуры
- "06" – Короткое замыкание датчика температуры
- "08" – Короткое замыкание датчика воды
- "09" – Отказ турбины
- "10" – Засорение дымохода
- "13" – Неисправность датчика расхода
- "15" – Превышение максимально допустимого напряжения
- "27" – Неисправность датчика APS
Почему появляется ошибка 02
В случае отказа или неисправности котла система автоматически идентифицирует проблему и определяет решение. Если газовый котел Navien работает в автономном режиме и получает питание от сети, система автоматически запускает циркуляционный контур, чтобы предотвратить перегрев прибора. Если система газового котла выйдет из строя, система подаст сигнал о том, что прибор не может работать нормально. Он автоматически отключится, чтобы предотвратить возникновение аварийной ситуации. Таким образом, полностью исключается риск возникновения пожара или взрыва природного газа. Разработчики прибора предусмотрели все непредвиденные неисправности.
Для удобства потенциальных пользователей газовый котел Navien оснащен небольшим жидкокристаллическим экраном, на котором отображается информация о состоянии прибора и выполненных им настройках. Это позволяет пользователю следить за работой прибора и своевременно принимать меры по ремонту или замене неисправного компонента. Если у вас есть некоторый опыт и необходимое оборудование, вы можете выполнить ремонт самостоятельно. Однако если ваш котел сломался или вышел из строя, рекомендуется вызвать специалиста. Он проверит все необходимые электрические цепи и решит, нужно ли ремонтировать оборудование.
Ошибка 02 обычно вызвана неисправностью циркуляционного насоса. Этот компонент необходим для обеспечения циркуляции теплоносителя в отопительном контуре. Система указывает, что произошла неисправность котла. После этого котел отключается. В результате циркуляция воды в системе прерывается. В этом случае устройство не сможет поддерживать желаемую температуру в помещении. Чтобы избежать этого, рекомендуется периодически проверять работу циркуляционного клапана. Для этого обычно требуется снять расширительный бак. Это позволит вам убедиться в исправности устройства и принять решение о его ремонте или замене.
Как отремонтировать бойлер своими руками
- Если на дисплее появляется ошибка 02, первое, что необходимо сделать, это снять переднюю панель. Она закреплена пластиковыми зажимами. Все кабели должны быть отсоединены. Снимите плату управления. Затем проверьте положение всех контактов. Они могут быть закорочены. Используйте тестер для проверки цепей. Затем снова подключите электропитание. Проверьте работу бойлера. Если ситуация не изменилась, агрегат требует ремонта.
- Проверьте работу циркуляционного насоса. Для этого снимите крышку бойлера. При подключении электричества двигатель должен работать. Часто в циркуляционных насосах перегорают обмотки. Это является распространенной причиной проблемы. Обмотки можно проверить с помощью специального прибора. Их сопротивление должно быть одинаковым и составлять от 16 до 20 Ом. Если обмотки перегорели, двигатель следует заменить.
- Проверьте реле протока. Это реле отвечает за включение и выключение циркуляционного компрессора. Реле должно срабатывать при давлении 4 бар. Поэтому необходимо измерить давление в котле. Для этого используйте манометр. Реле должно срабатывать при подаче тока на двигатель. Если этого не происходит, его следует заменить. Во избежание проблем покупайте оборудование только известных марок, иначе возникнут проблемы.
- Установите новый датчик на прежнее место. Обратите внимание, что все датчики имеют определенную полярность. Неправильная установка может привести к неисправности котла. Чтобы избежать этой ошибки, обратитесь к схеме, прилагаемой к датчикам. Необходимо проверить целостность кабеля датчика. Кабель должен быть чистым и без перегибов. Наконец, установите переднюю панель. Она крепится на пластиковых защелках.
- Убедитесь, что котел работает правильно. Затем можно произвести пробный запуск. После того, как котел поработает в течение 5 минут, проверьте герметичность всех соединений. После этого можно провести полную проверку. Проверьте, что показывает дисплей устройства. Если ошибок не обнаружено, котел можно считать полностью готовым к работе. После этого можно продолжать ежедневную эксплуатацию.
Диагностика линии
Проблемы с подачей газа к котлу Navien выражаются в засорении магистрали или низком давлении. Метод поиска "виновника" ошибки 03 зависит от того, как прибор подключен к магистрали или резервуару "голубого топлива".
Если в здании есть газовая плита, задача упрощается. Вы можете определить, есть ли проблемы с трубопроводом, запустив горелку.
Также легко проверить давление, включив все: интенсивность пламени и его стабильность подскажут вам, достаточно ли его для нормальной работы оборудования.
Для газовых котлов, и Naveen не исключение, существует более низкий порог. И если газ течет, но давление в магистрали ниже критического, ошибка 03 неизбежна.
Для объектов без плиты или с котлом Naveen, подключенным на отдельной линии, мы рекомендуем следующую последовательность диагностики компонентов системы.
Управление запорным клапаном
- После того как котел Navien некоторое время не работал, подачу газа следует перекрыть запорным краном, что большинство пользователей и делают. Однако перед началом монтажа системы отопления многие забывают о том, что трубопровод заперт.
- Если на участке установлен запорный клапан, он сработает при отключении трубопровода от подачи; он управляется вручную.
Счетчик
Неработающий счетчик также является причиной неисправности котла Nauvien 03; он опломбирован, но пользователь может визуально убедиться в его исправности. Следует попробовать использовать какой-нибудь газовый прибор, чтобы обеспечить поступление "голубого топлива".
Фильтр
Его сетка нуждается в регулярной очистке. В процессе эксплуатации котла Nauvien сетка забивается осколками льда, другими твердыми фракциями, переносимыми по трубе. Для этого достаточно снять сетку с чаши, промыть ее и через несколько минут установить на место.
Диагностика оборудования
Датчик ионизации
При поиске причины ошибки 03 в котле Navien важно начать с измерительного прибора. Практика ремонта показывает, что чаще всего именно оно является виновником.
Вероятные неисправности
- Проблемы с сигнальной линией. Ошибка 03 Navien может быть инициирована обрывом кабеля, повреждением его изоляции (а значит, коротким замыканием на корпус котла или между собой) и ненадежным контактом (окисление ребер, неплотное соединение). Неисправность легко определить визуально и устранить самостоятельно.
Отдельное внимание следует уделить проводу заземления датчика (корпуса). Особенностью схемы котла NAVIEN, о которой не все знают, является включение в схему резистора.
Иногда резистор перегорает, линия обрывается и появляется ошибка 03. Непрерывность можно проверить с помощью мультиметра: при измерении прибор должен показывать R в пределах 0,5 MΩ.
- Загрязнение электрода. Открутите крепежные винты, выньте узел из гнезда и очистите измерительный элемент от сажи, грязи, налипшей пыли.
- Датчик ионизации котла Navien
- Расположение датчика ионизации в котле Navien
Трансформатор зажигания
В котле Navien он расположен под электродным узлом. Перегорание (повреждение) обмотки Tr также вызывает ошибку 03. Проверка целостности проста: мультиметр с настройкой "kOhm".

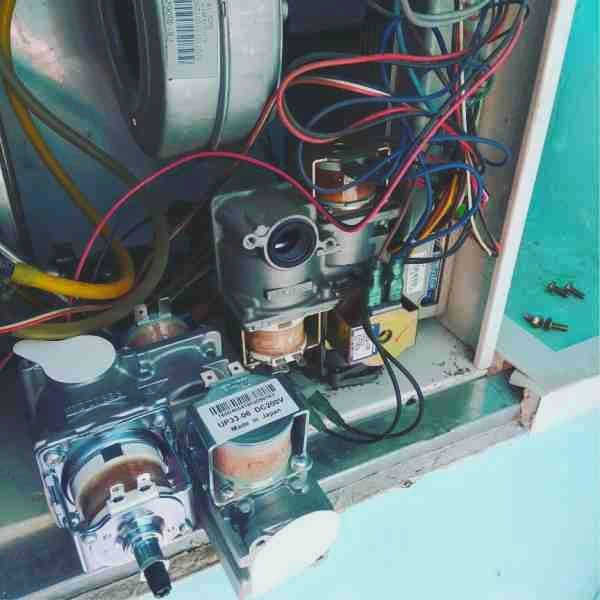

Газовый клапан
Ошибка 03 возникает из-за неисправности одной из трех катушек. Как правило, модулирующая катушка не затронута: перегорание ее обмотки является исключительным случаем. С другой стороны, два запорных клапана на котлах NAVIEN иногда выходят из строя.
Проверьте, подходит ли устройство
- При включении системы отопления должны быть слышны два характерных щелчка. Если слышен только один, это означает, что запорный электромагнит неисправен.
- Обмотки следует проверить мультиметром, аналогично проверке трансформатора. Сопротивление должно составлять приблизительно 5,6 кОм.
Устранение неисправностей 03 Ошибка NAVIEN
Нет подачи газа

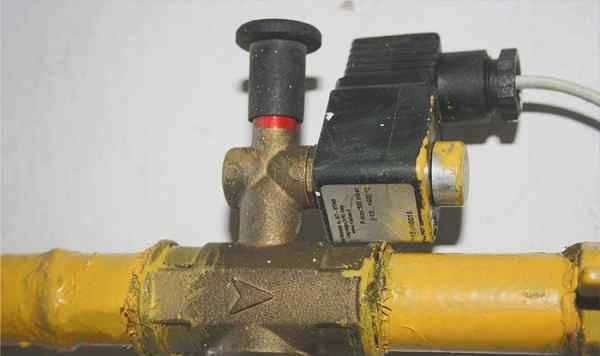

Запорный клапан заблокирован
При сезонном использовании котла подача газа в котел обычно прекращается в конце отопительного сезона!
При запуске котла пользователи часто забывают открыть линию подачи газа к котлу.
Другой возможной причиной отсутствия подачи газа к котлу может быть срабатывание запорного клапана во время аварийного или планового отключения электроэнергии.
Низкое давление газа
Поэтому в первую очередь следует проверить давление газа в магистрали. Котлы NAVIEN имеют запрограммированный нижний порог давления, при котором срабатывает клапан подачи газа на горелку котла.

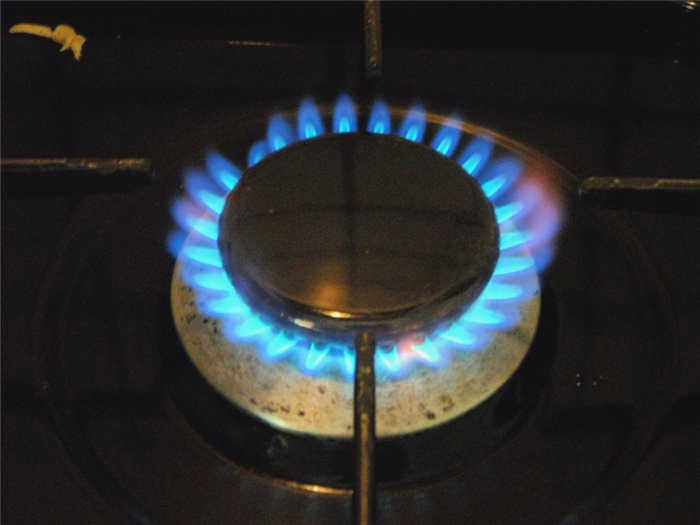

Если в доме или квартире есть газовая плита, давление газа удобно проверить, поджигая газовые конфорки плиты!
Неисправный газовый счетчик
Низкое давление газа может быть вызвано неисправным газовым счетчиком.
Исправность газового счетчика можно проверить визуально или с помощью другого газового счетчика!
Неисправность регулятора давления
В случае автономного газоснабжения газовый котел Navien подключается к газовому баллону или резервуару через регулятор давления.
Типичными неисправностями регулятора давления являются засорение или обледенение!

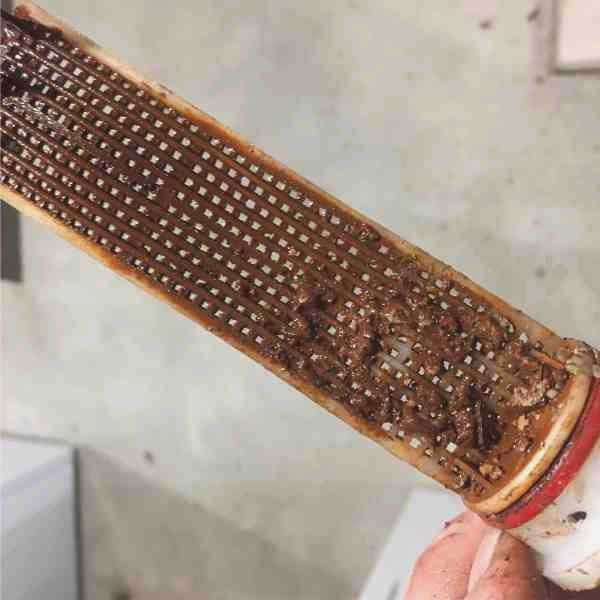

Засорение газового фильтра
Фильтрующий элемент в газовом фильтре представляет собой мелкоячеистую сетку. Засорение фильтрующего элемента вызывает падение давления газа.
Принципы работы
Стабильность работы бытовых котлов Navien в случае нестабильной подачи электроэнергии обусловлена использованием регулятора мощности, который сводит к минимуму количество аварийных остановок котла.

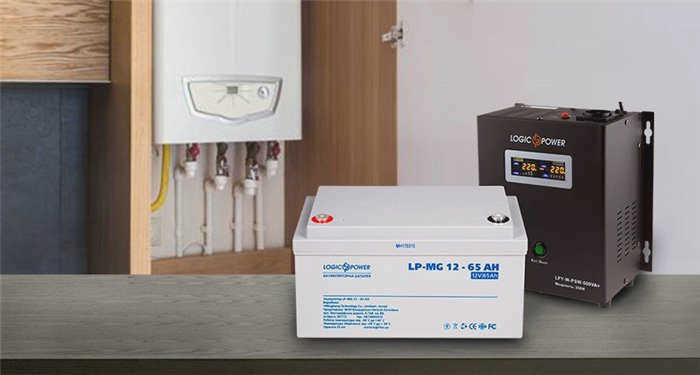

Рекомендуется подключать газовые котлы Navien к сети через источник бесперебойного питания.
Для ремонта котла Navien обращайтесь в авторизованный сервисный центр производителя.
Производитель предоставил руководство по эксплуатации котла, которое содержит рекомендуемые действия пользователя в случае неисправности котла!
После правильной диагностики причина неисправности может быть найдена Navien и ее устранение может быть осуществлено своими руками.
Соблюдайте правила эксплуатации котла, и тогда ваш газовый котел Navien будет надежно служить вам долгое время.
