Это вопрос площади теплопередачи такой "критической массы". Чем больше площадь, тем меньше нагревается смесь и тем дольше время отверждения. В шарике эта площадь минимальна, поэтому нагрев наибольший.
Что делать, если эпоксидная смола кристаллизовалась (засахарилась)?

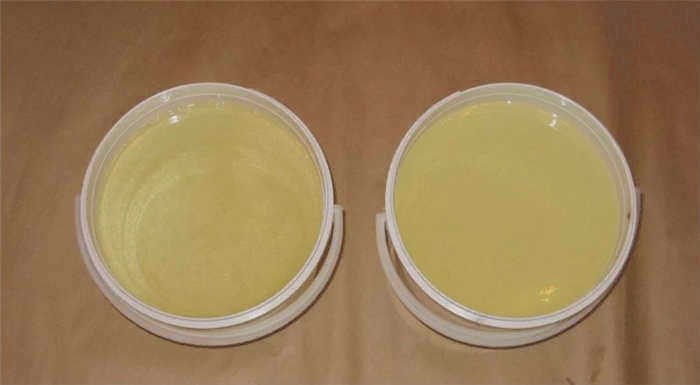

Эпоксидная смола (компонент А) со временем, в результате стояния при низких температурах -15-20°C или при транспортировке в зимний период, может кристаллизоваться. Это нормальное явление для чистых, рафинированных смол. Этот процесс обратим. Он проявляется в виде помутнения, отслаивания или белого осадка на дне контейнера.
Важно! Если вы заметили помутнение, отслаивание или осадок в смоле, это явление необходимо устранить. При работе Все компоненты должны быть однородными и прозрачными.
Процесс устранения кристаллизации
Мы рекомендуем поместить контейнер со смолой с белым осадком в емкость с горячей водой (температура воды должна быть 40-50 C) и оставить его до полного удаления белого осадка (примерно 20-40 минут), время от времени перемешивая содержимое контейнера.
Внимание! Не работайте со смолой, которая слишком сильно нагрелась. Дайте компоненту (А) остыть и только после этого смешивайте его с отвердителем.
Способ 2

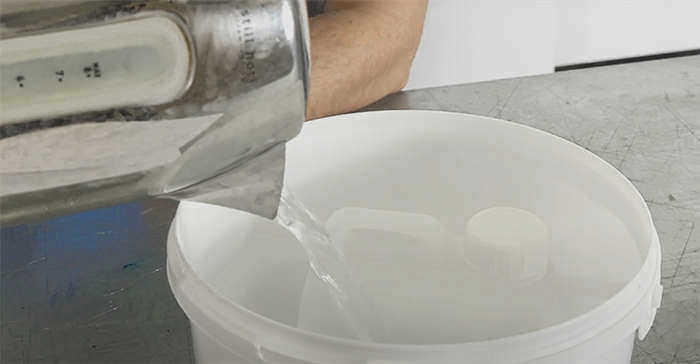

- Вылейте всю жидкую часть смолы из канистры в другую чистую емкость.
- Разрежьте канистру пополам с помощью ножа. Полученная суспензия будет напоминать засахаренный мед.
- Возьмите фен и нагрейте осадок горячим потоком воздуха.
Как проверить эпоксидную смолу?
Чтобы проверить прозрачность смолы, посветите факелом в боковую стенку емкости и загляните внутрь. После транспортировки смолы при низких температурах рекомендуется поместить контейнеры со смолой рядом с обогревателем. Кристаллизация не является дефектом! Этот процесс является обратимым.
Чтобы восстановить прозрачность и однородность смолы после кристаллизации, необходимо:
- Нагреть смолу наиболее удобным способом: феном или на водяной бане;
- Затем посветить факелом на емкость и проверить состояние эпоксидной смолы.
. Рекомендуем Внимательно прочитайте эту статью.Рекомендуем внимательно прочитать эту статью, так как видеоурок ниже не полностью раскрывает все нюансы и тонкости темы:
Закажите эпоксидную смолу всего за 480 руб. (300 г).
Получите 10 уроков
О составе отвердителя
Наиболее массовыми каталитическими реагентами, запускающими механизм полимеризации, являются полиэтиленполиамин (ППА) и триэтилентетрамин (ТЭТА). Оба они относятся к аминной группе эпоксидных отвердителей, но действуют несколько по-разному.
PEEP обычно относят к "холодным" реагентам, что означает, что катализатор добавляется в состав базовой смолы, замешивается и наносится на определенные поверхности или формуется в виде объемного продукта при обычной комнатной температуре, между 20-25°C, для нормального 24-часового отверждения. Изделия или поверхности, изготовленные из этой смолы, могут выдерживать температуру до 350-400°C без ухудшения качества, и только после 450-500°C отвержденный полимер начинает разрушаться.
Нагревание смеси эпоксидной смолы и полиэтиленполиаминового отвердителя сокращает время отверждения рабочего раствора, но некоторые свойства готовых отвержденных поверхностей или объемов могут ухудшиться. В частности, прочность стекловолокна на разрыв в процессе производства будет снижаться, с 9,3-11,0 до более низких значений, или разрывное напряжение в МПа вместо значений 60-100 может быть только 40, а при растяжении вместо 35-70 только 30.
Триэтилентетрамин ведет себя несколько иначе. Если говорить о "горячих" катализаторах отверждения эпоксидных смол, то у ТЭТА средняя длительная рабочая температура на 100°C выше, чем у PEEP, температура начала перегревного растрескивания готового продукта составляет 473-480°C, а разрушающее напряжение МПа при изгибе поддерживается в диапазоне 90-130, а при растяжении 70-98.
В случае с TETA желателен некоторый нагрев готовой смеси, что ускорит реакцию затвердевания. Чем ближе температура смеси к 50°C, тем быстрее будет протекать полимеризация.
Помните, что повышение температуры нагрева для ускорения процесса выше 50°C крайне нежелательно. В больших объемах (иногда этот "большой объем" составляет всего 100-150 см3) готовая эпоксидная смесь может начать быстро нагреваться до точки кипения и даже дымить.
Зависимость скорости высыхания от площади заливки
Мы имеем дело с температурой, хотя есть еще один интересный нюанс, но он также полностью относится к теме ниже. Иногда смолы с аминными отвердителями, такие как TETA, не нуждаются в нагреве, это происходит спонтанно и связано с формой, в которую заливается сырье.
Здесь наблюдается следующая зависимость: чем компактнее форма для литья, то есть чем ближе она к кубу и чем больше к сфере, тем быстрее и интенсивнее будет происходить процесс саморазогрева, вплоть до кипения и даже горения, что, безусловно, может испортить изделие.
Если взять небольшой объем эпоксидной смолы с отвердителем, то при комнатной температуре 100 г композиции полностью полимеризуется через 5-6 часов. Но тот же объем смолы, залитый на поверхность 100 кв. см, полимеризуется за 24 часа, т.е. в смоле с отвердителем TETA образуется определенная критическая масса, зависящая от объема, который занимает такая эпоксидная смесь, и эта критическая масса тем меньше, чем больше занимаемый объем стремится к сферической форме.
Полная аналогия с плутонием: в форме цилиндра для начала спонтанной цепной реакции деления ядер требуется, скажем, 5 килограммов, а в форме сферы – только 2 килограмма. В форме плоского листа масса металла может составлять всего один сантиметр, и ничего не произойдет.
Полезно знать > Вредна ли эпоксидная смола для здоровья человека, есть ли в ней токсичность?
Только в случае эпоксидной смолы процессы химические, затрагивающие чисто внешне оболочки атомов вещества и их молекулярные связи, а в случае делящихся материалов, таких как плутоний или уран-235, где речь идет о чистой физике, процессы внутриядерные. Но механизм схож: образование критической массы, зависящей от компактности размещения.
Липкая смола
Это точка, в которой смола начинает затвердевать, но не полностью, и поверхность становится липкой. Многие люди описывают эту поверхность как липкую сторону ленты. Это очень распространенное явление и одна из проблем, которую можно легко устранить.
Возможные причины
Липкая смола может быть вызвана следующими причинами:
- Первая и самая распространенная причина – неточные измерения. Необходимо строго следовать инструкциям для соотношения 2: 1, два объема смолы и один объем отвердителя.
- Комнатная температура: Оптимальная температура для полного отверждения смолы составляет от (25°C до 30°C). Если в помещении становится прохладнее, это может повлиять на процесс отверждения.

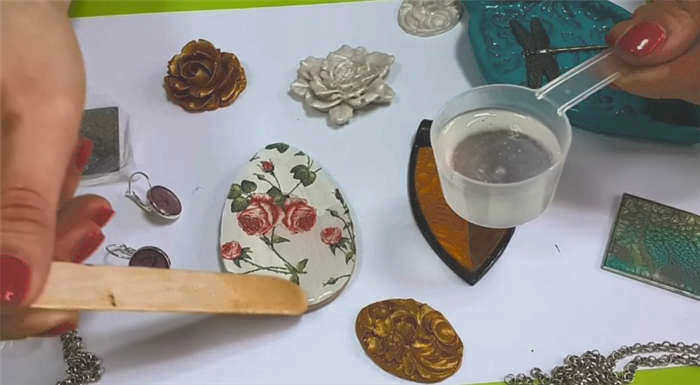

- Если смола и отвердитель не были тщательно перемешаны, перемешивайте их не менее трех минут и не забывайте соскабливать стенки и дно емкости.
Как отремонтировать прилипшую эпоксидную смолу
Как восстановить липкую эпоксидную смолу? Можно попробовать перенести кусок смолы в более теплое место перед нанесением очередного слоя. Дайте ему высохнуть в течение 24 часов, и если он все еще липкий, можно переходить к следующему. Как уже говорилось, вы можете просто добавить еще один слой смолы на липкие участки смолы. На этот раз убедитесь, что вы все правильно отмерили и смешали.
Что делать, если эпоксидная смола не затвердела, вот некоторые другие варианты:
- Если вы обнаружите, что вся поверхность липкая, вы можете отшлифовать ее наждачной бумагой с зернистостью 80 г. Тщательно очистите участок, затем залейте еще один тщательно отмеренный и перемешанный слой смолы.
- Как отвердить липкую смолу для устранения небольших дефектов или липких участков? Вы можете попробовать использовать распыляемую смолу, которая быстро сохнет, оставляя глянцевую поверхность. Распыляемая смола отлично подходит для проектов "сделай сам" и очень проста в использовании.

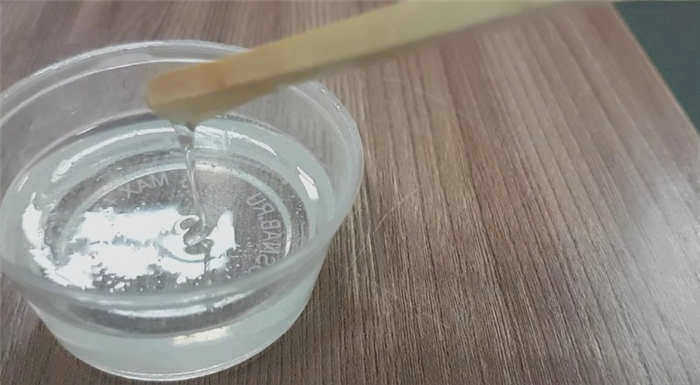

Жидкая смола
К сожалению, когда смола жидкая, это совершенно другая проблема. Как исправить неотвердевшую эпоксидную смолу? В этом случае вам потребуется не просто нанести еще один слой смолы, а соскоблить старую липкую смолу и затем нанести новый слой на поверхность проекта.
Возможные причины
Причины текучести смолы:
- Всегда измеряйте объем, а не вес. Соотношение объемов должно быть 2:1.
- Также следует быть точным при добавлении красителя, если добавить слишком много, это повлияет на процесс отверждения. При добавлении красителя не добавляйте более 6% от общего объема смеси. Например, если у вас есть 100 мл эпоксидной смолы, уже смешанной с отвердителем. Количество добавляемого красителя должно составлять максимум 6 мл.
Как закрепить жидкую смолу
К сожалению, вы не можете просто добавить еще один слой сверху, вам придется соскоблить жидкую смолу. Убедитесь, что вы удалили большую часть смолы, потому что если вы оставите ее, она может впитаться в новый слой смолы. Убедившись, что большая часть липкой смолы удалена, вы можете налить новый слой смолы на поверхность. На этот раз убедитесь, что вы все правильно отмерили и смешали.
#21 Игорь К.
Игорь К.
- Из: Челябинск
Опубликовано 05 Апрель 2017 – 02:11
Пластификатора нет.
В магазине указано 0,5 кг отвердителя на 5 кг смолы, что я и сделал.
ED20 уже должен быть пластифицирован. При хорошем смешивании он должен держаться..
Хотя на глаз и на нос мне было хорошо с одним отвердителем, но не хотелось работать с другим.
А как вы пол литра на 5кг за раз выливали?
Сообщение отредактировал Игорь К.: 05 Апрель 2017 – 02:11
#22 EvgenKory
EvgenKory
Рулевой 2-го класса
- Из: Москва
- Судно: Weekender
- Название: Александра
Опубликовано 05 Апрель 2017 – 13:14
Столкнулась с такой же проблемой при покраске. Использовала Эпитал. Почти сдалась, все лето потратила на отдирание и перекраску всей лодки. Вот есть одна мысль: – Отвердитель и смола гигроскопичны, после впитывания влаги они полностью теряют свои свойства, просто выбрасывайте, изоляция и дополнительный отвердитель не поможет. Если в вашем случае при смене температуры произошла сильная конденсация, и смола не успела застыть, то, боюсь, единственное, что остается, это переработать/выбросить ее. Теперь я храню каждую банку только в плотно завернутых пакетах, даже заворачиваю на ночь, если утром снова буду работать. Проверьте прозрачность смолы, если она хоть немного мутная, значит, она впитала влагу, лучше купить новую. Возможно, она и выдержит после таких фокусов, но я искренне сомневаюсь в качестве результата, особенно в таком ответственном месте.
– При хранении расслаиваются и отвердитель, и смола. Особенно это касается лака. В моем случае после месяца хранения на дне жестянки выпал твердый налет около двух сантиметров. Вылечить его можно, только тщательно перемешав дрелью и прогревая не менее пяти минут перед каждой рабочей сменой. Я также использую палочку, чтобы хорошо перемешать смолу и отвердитель перед каждым замесом. Я исключаю ошибки в смеси, так как проблема возникла один раз (и неожиданно) в течение нескольких лет, и после устранения описанных методов хранения/применения. Наверное, дело в том, что я не успел израсходовать смолу/краску до конца срока годности, в порыве энтузиазма пропустил проливной дождь на улице, не закрыл плотно банки, и вот звезды сошлись. Я закончил эксперимент с оставшейся смолой – оставил ее открытой на несколько месяцев. Она превратилась в рыхлую белую овсянку/гель, стала почти прозрачной и жидкой при нагревании феном. Отвердитель также стал беловатым и густым, после нагревания он вернулся в нормальное состояние. Клей хрупкий и легко ломается.
