Получившийся биокамин, несомненно, станет центральным элементом комнаты, а настоящий, живой огонь позволит создать полный уют в вашем доме.
Как сделать биокамин своими руками, пошаговая инструкция
Многие люди хотят иметь в своем доме настоящий очаг с живым огнем, но полноценный камин – это не то, что может позволить себе городской житель. Однако современный рынок предлагает нам более простое и оригинальное решение в виде биокамина. Эта система позволяет получить огонь, который не выделяет ничего, кроме водяного пара и небольшой доли углекислого газа, что означает, что каждый может установить биокамин в своем доме или квартире.

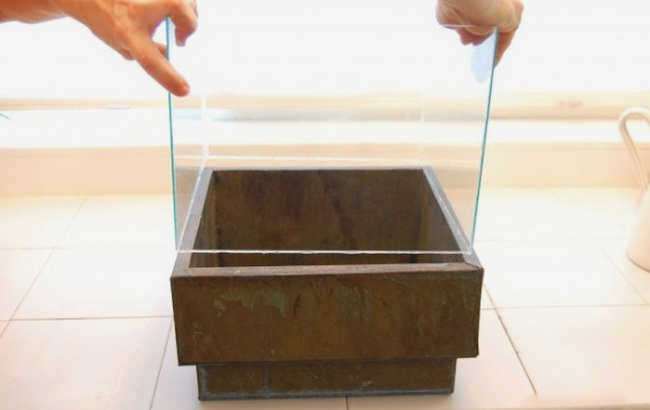

Экологические камины широко представлены в магазинах, но при желании вы можете сделать биокамин самостоятельно. В этой статье мы подробно рассмотрим, как сделать биокамин своими руками, пошагово проанализируем весь процесс изготовления, разберем принцип работы таких устройств и основные нюансы в его конструкции.

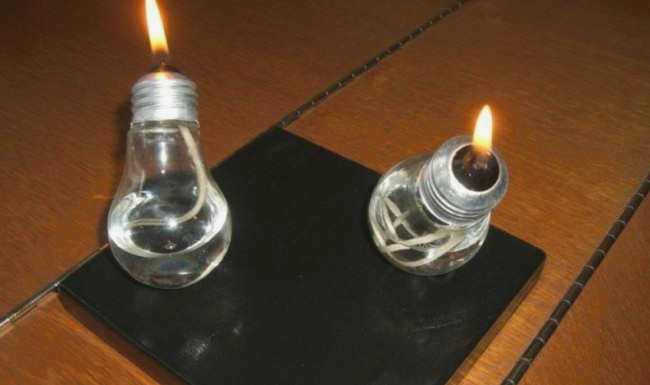

Самый примитивный спиртовой камин
Общая информация
Биокамин – это простая система, которая основана на сжигании жидкого топлива – биоэтанола. Биотопливо представляет собой не что иное, как природный спирт, поэтому при сгорании выделяется только водяной пар и небольшое количество углекислого газа. Чистый спирт горит синим пламенем, тогда как в камине должен гореть желтый огонь, поэтому биоэтанол содержит различные добавки, придающие огню реалистичность.
Простой принцип работы системы позволяет сделать биокамин для квартиры своими руками. В этом случае вам не придется прилагать много усилий в процессе работы, стоимость материалов будет невысокой, но в результате вы получите оригинальный элемент интерьера, который принесет в ваш дом тепло настоящего живого огня.
Важно отметить, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что он не требует установки дымохода, вытяжки, подведения инженерных и коммуникационных систем. Все, что необходимо для нормальной работы системы, – это регулярное проветривание помещения для подачи свежего воздуха, насыщенного кислородом. Ведь, как вы, наверное, знаете, кислород активно используется для сжигания спиртового топлива.

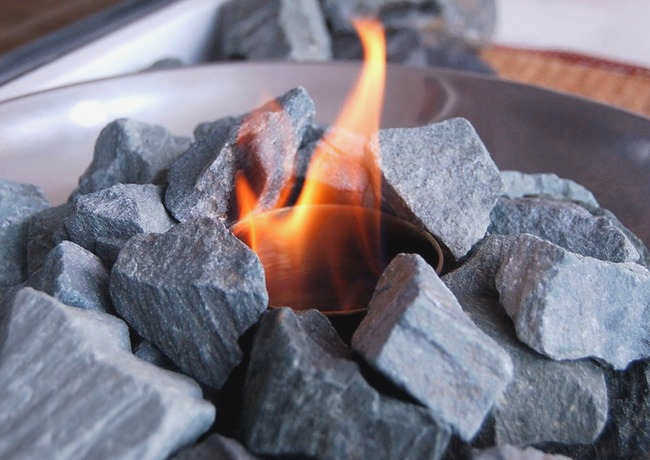

Скромный биологический камин
Несмотря на то, что принцип и конструкция биологического камина всегда одинаковы, существует множество различных вариаций этого устройства. Наиболее популярные разновидности, которые можно найти в магазинах, следующие:
- Стоячие варианты могут быть установлены вдоль стены или размещены в углу комнаты. Такие системы могут быть большими по размеру, а могут быть достаточно маленькими, чтобы перемещать биоканал в любую точку комнаты.
- Подвесные и встраиваемые варианты имеют более скромные размеры. Такие биокамины подвешиваются на стены или устанавливаются в специально подготовленные ниши. Интересно отметить, что такие устройства монтируются как в стены, так и в мебель, например, в шкафы или на журнальные столики.
- Настольные варианты – это миниатюрные версии напольных биокаминов. Эти декоративные устройства идеально подходят для размещения на столе, полке или прикроватной тумбочке. Настольный биокамин проще сделать самому, поэтому вы сможете в полной мере оценить работу этих устройств.
Некоторые отличительные особенности
Конструкция небольшого камина имеет множество отличий, которые не ограничиваются размером.
- Его схема максимально упрощена, и если в настоящих каминах используются определенные технологии для увеличения теплоотдачи, дымоудаления, укрепления и контроля тяги, то здесь устройство можно описать всего несколькими фразами: зольник, очаг, дымоход.
- Несмотря на то, что небольшой размер означает небольшую мощность, такой камин все же справляется с задачей локального обогрева помещения, но самое главное – он дает возможность каждому устроить небольшой уютный уголок.

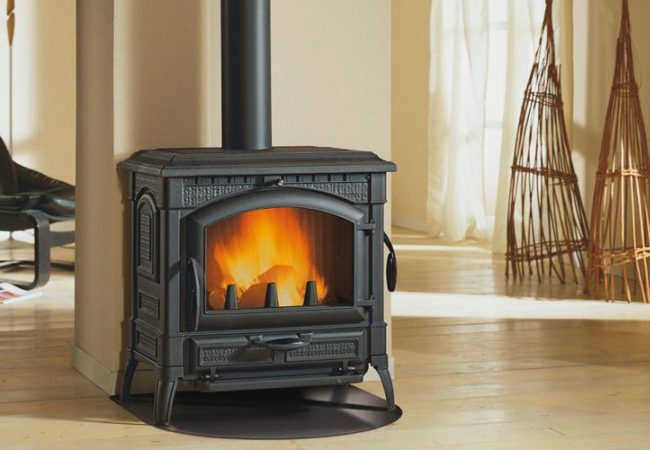

Говоря о миниатюрных каминах, нельзя не упомянуть о готовых вариантах, которые можно использовать не только в частных домах, но и в местах, где строительство камина из кирпича было бы запрещено. Это отдельно стоящие стальные конструкции. Снаружи они могут быть отделаны в различных стилях, чтобы имитировать кирпичную стену классического камина.
Газовая версия готового устройства
- Газ, как недорогое топливо, обладает достаточной теплотой сгорания, чтобы использовать его для отопления.
- Компактные электрические камины – это автономные устройства, которые можно встроить в стену, мебель или сборный портал. Они не требуют дымохода, что делает их непревзойденными с точки зрения экономии пространства.

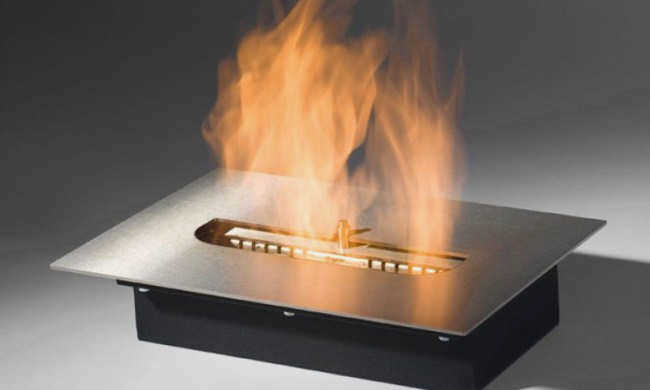

- В биокамине реализовано настоящее пламя, заключенное в малые размеры. Сгорание топлива происходит в очаге, который практически не оставляет вредных веществ. Такой камин также не требует дымохода и служит переносным вариантом.
Полезно знать: Как построить открытый камин своими руками, краткий обзор
Однако, когда речь заходит об очаге, каждый невольно представляет себе легкий запах дыма, потрескивание поленьев в очаге и тот уют, который может создать только кладка дровяного камина.
Выбор размера и места расположения
Чтобы построить небольшой камин своими руками, необходимо тщательно продумать его размеры и записать все на листе бумаги. Полученный проект позволит правильно рассчитать нужное количество материала и избежать ошибок при кладке.
Следует отметить, что существуют стандартные заготовки, которые подходят для разных размеров помещения. Эти полуфабрикаты были созданы профессиональными мастерами и проверены в работе. Поэтому мы укажем оптимальные свойства для среднего размера помещения 15-20 м 2 .
Удивительно, но все расчеты начинаются с размеров очага. Они определяют дальнейшие размеры нашего камина. Перед составлением проекта необходимо рассчитать объем помещения путем умножения его линейных размеров. Для установленных нами параметров площадь очага будет рассчитываться как 1/50 часть площади комнаты. Размеры задней стенки камина составят примерно 30х40 см. Таким образом, с учетом всех деталей общая высота камина до образования дымохода составит 60 см.

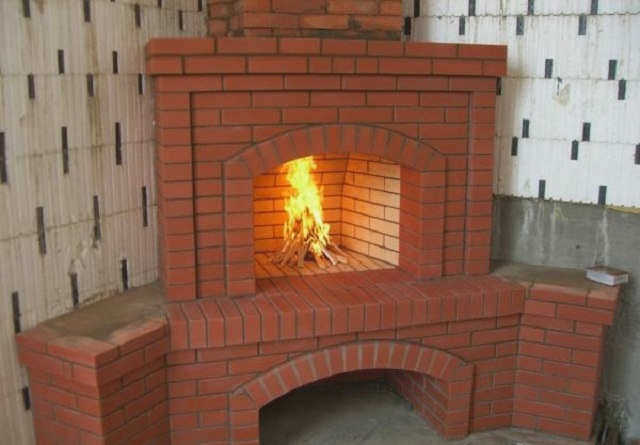

Угловой вариант сэкономит место в комнате
Вопрос выбора размера очага – это улица с двусторонним движением.
- Очаг большего размера даст больше тепла, но приведет к увеличению общего размера камина.
- Если очаг меньше расчетного, он не сможет обогреть помещение определенной площади.
Место установки следует выбирать в соответствии с назначением прибора. Вы можете долго смотреть на пламя камина, но избавьте себя от постоянного нахождения в рабочей зоне камина. Это может привести к головным болям и сильной усталости. Кроме того, ограничения исключают детские комнаты. Лучше всего установить камин в гостиной. В случае с дачным домом выбор невелик, поэтому ориентируйтесь на возможность установки дымохода.
Вариант 2
Существует еще одна схема открытого очага, с нагревателем для увеличения мощности отопительного прибора.
Этот простой камин может обогреть помещение площадью 28 м². Зимой прибор может поддерживать тепло в течение 8-10 часов при температуре наружного воздуха до -12°C. Теплоотдачу можно увеличить, подняв стену. Если высота слишком мала, обогреватель может работать неправильно, и дым будет попадать в комнату.
Скачать проект. 3D дизайн стены
Скачайте проект камина в форматах PDF и DOC. Файлы включены в архив.
Мы рекомендуем взглянуть на 3D макет плиты, показанный ниже.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.
Вопрос: Будет ли прибор работать правильно, если к нему добавить дверцу? Будет ли это сильно влиять на сквозняк?
Ответ: Все должно быть опробовано и испытано. Однозначный ответ невозможен.
В: Я хотел построить проект камина. Я пригласил ряд производителей плит, которые в один голос утверждают, что это не сработает. Эксперты говорят, что в задней части топки нет уклона, что приведет к появлению дыма. Поскольку топка сделана не из шамотного кирпича, камин может треснуть. Что делать?
О: Этот отопительный прибор создан на основе конструкции А. Рязанкина – производителя печей с почти 40-летним стажем. Думаю, его работе можно доверять. Камин будет дымить, если уменьшить высоту топливной камеры, а высоту самой конструкции при необходимости можно увеличить.
Проблема здесь заключается в отсутствии каминного зуба. Сделайте горизонтальный воздуховод с левой стороны на 3 уровня выше, чем ряд 27, разместите дверцу для чистки с левой стороны. Добавьте еще три уровня и переместите жалюзи на 32. Эта конструкция будет действовать как каминный зуб с трубой слева. Если воздуховод будет располагаться с правой стороны, зеркальную стену необходимо сделать с 24-го ряда вверх.
На уровнях со 2 по 11 используйте шамотные кирпичи для отделки внутренней части банной плиты. Это повысит надежность конструкции.
Самостоятельная постройка мини-камина для загородного дома
Строительство этого отопительного устройства для загородного дома отличается простотой. Единственным сложным процессом является перекрытие очага. При укладке каминной топки допускаются некоторые неровности, так как она облицована листовым металлом, поэтому все неточности будут скрыты.
Дровяной мини-камин подходит для использования осенью и зимой, но справиться с холодными зимами для него будет проблематично. Однако в теплые месяцы он обогреет комнату площадью 16-20 м². Одним из несомненных преимуществ мини-камина является его низкая стоимость: покупка всех необходимых компонентов обойдется примерно в 5-8 тысяч рублей.
Одним из наиболее подходящих материалов для строительства камина является высококачественный красный кирпич. Начните с укладки десяти рядов задней стенки. На следующих двух уровнях сделайте нахлест в 1/4 кирпича. При укладке боковых стенок обеспечьте угол в 25 градусов, оставляя вертикальные каналы. В третьем ряду сделайте отверстия, чтобы через них проходил холодный воздух. Это поможет дополнительно обогреть помещение.
На задней стенке очага в рядах 11-12 делаются выступы для формирования зуба дымохода. Здесь же устанавливаются четыре металлических колышка для крепления наклонного экрана из нержавеющей стали. Задняя стенка может быть выполнена из обработанного кирпича.
Размеры камина в основании, без учета дымохода, составляют 1020×510 мм, а высота – 1120 мм. Дверца для чистки установлена на задней стенке, что позволяет очищать каминный зуб от золы и сажи.
Конструкция этого мини-камина несколько отличается от предложенной в первоисточнике. В нашем случае арка, перекрывающая топливную камеру, выполнена из 9 кирпичей, а не из 7, как указано в оригинале. В представленной конструкции расстояние между кирпичами арки уменьшено. Средний кирпич имеет нестандартные размеры и довольно узкий.
Скачать проект
Скачать проект маленького камина в форматах PDF и DOC можно здесь.
Вопрос: Допустимо ли сочетать такой камин с L-образной отопительной плитой размером 51×140 см?
Ответ: Мы рекомендуем разместить элементы рядом или напротив друг друга и сделать дымоход с двумя отдельными каналами. Тогда плита и дымоход не будут мешать друг другу.
В: Почему в этом проекте не используется огнеупорный кирпич? Или для строительства очага используется обычная древесина?
О: Это дачный камин, то есть он не предназначен для постоянного использования. Поэтому вся конструкция сделана из обычного кирпича. Это значит, что если вы будете разжигать его раз в неделю, ничего страшного не произойдет.
В: Можно ли усовершенствовать этот камин, а именно: увеличить размеры конструкции и очага, в целях безопасности поставить дверцу со стеклом, чтобы можно было свободно выходить из комнаты, когда горит огонь, сделать больше теплотворных каналов и тем самым увеличить КПД? Возможно, такая конструкция камина существует, только я с ней не сталкивался.
О: Лучше обратить внимание на теплоемкие плиты. Они хорошо греют и создают уютную атмосферу.
В: У меня в планах спроектировать застекленную садовую беседку площадью около 15 м². Она будет использоваться круглый год и довольно часто как источник тепла и уюта. Пожалуйста, проконсультируйте меня по следующим вопросам:
- Можно ли сделать топку из шамотного кирпича? Если да, то каким способом? Меня смущает большое количество перевязок. Или такой тип камина противопоказан для больших нагрузок?
- Если в данной конструкции нет шамотного ядра, то имеет ли смысл делать весь корпус камина (кроме 1 и 2 рядов) из шамотного кирпича? Не с экономической точки зрения, а с практической.
- Есть ли противопоказания к использованию печи в описанных условиях?
