В этой статье мы рассказываем о типах свай, процедуре и различных методах расчета фундамента.
Калькулятор нагрузки на сваю или столбчатый фундамент
Опубликовано Евгений Афанасьев
Обновлено: 22.08.2019
32919 0 Закладки: Ctrl + D

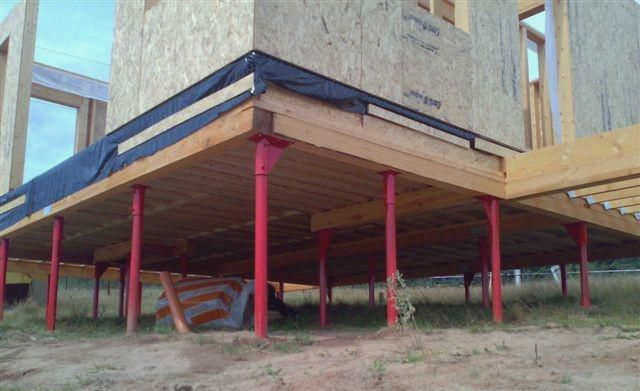

Свайный фундамент может помочь в условиях, когда ни один другой тип фундамента для здания невозможен или становится крайне сложным и неэкономичным. Сваи, погруженные ниже уровня промерзания грунта и достигающие плотных слоев земли, способны выдерживать очень большие нагрузки. Конечно, для этого необходимо правильно рассчитать их несущую способность и, исходя из нее и общей нагрузки, – количество и размещение свай.
Это относится и к столбчатым фундаментам – несущая способность опор не безгранична, и крайне важно правильно распределить на них нагрузку. Поэтому необходимо оценить, какой вес и эксплуатационную нагрузку будет иметь здание, которое планируется построить на таком фундаменте. Быстро и с достаточной точностью сделать это поможет калькулятор нагрузки на сваю или столбчатый фундамент.
Ниже приведены необходимые пояснения к процедуре расчета.
Калькулятор расчета нагрузки на свайный или столбчатый фундамент
Конечно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке может помочь оценить складывающуюся картину.
Нагрузка, приходящаяся на свайный фундамент, в первую очередь включает в себя вес самого строения, планируемого к возведению.
Калькулятор предусматривает ввод площади стен и указание материала конструкции. При желании из площади можно исключить оконные и дверные проемы для получения более корректного результата. Расчет площади стены должен производиться отдельно, по имеющемуся плану или хотя бы наброску будущей постройки. Правильно рассчитать площадь вам поможет специальное издание портала.
Расчет площади – быстро и точно
Даже простейшие геометрические формулы иногда забываются, не говоря уже о более сложных случаях. Не беда: перейдите по ссылке на статью, посвященную непосредственно вычислению площадей – В ней объясняется, как вычислять, и приводятся полезные калькуляторы.
Какие параметры необходимо рассчитать для правильного выбора свайного фундамента?
Параметры, необходимые для правильного выбора свайного фундамента, можно разделить на две группы:
- Измеряемые.
- Вычисляемые.

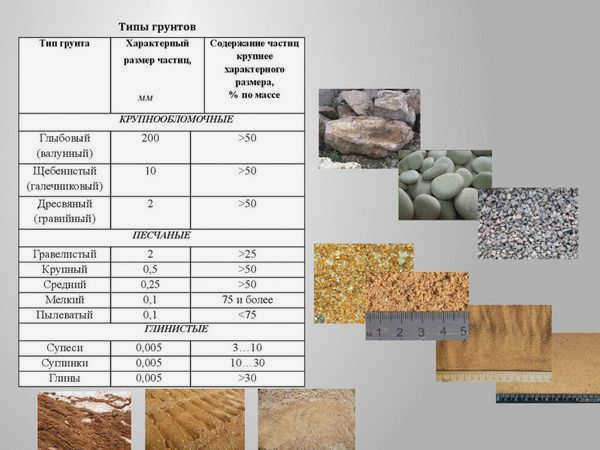

К измеряемым параметрам можно отнести все свойства грунта в данной местности:
- Слоевой состав.
- Уровень грунтовых вод.
- Гидрогеология, потенциал сезонного заболачивания, подъем и опускание водоносного горизонта.
- Глубина залегания и состав плотных слоев.
Параметры проектирования включают:
- Величина нагрузки на основание.
- Несущая способность опоры.
- Расположение свай.
- Параметры свай и колонн.
Это только очень общие параметры – часто при разработке проекта необходимо рассчитать большое количество дополнительных параметров.
ВАЖНО!
Расчет фундамента – ответственная и очень сложная задача. Ее решение можно доверить только компетентному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию.. Кроме того, такое расчетное задание должно выполняться в официальном порядке, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неофициально, может стать приговором как для здания, так и для людей, проживающих в нем.
Расчеты с помощью онлайн-калькулятора
Тип грунта определяется путем бурения пробной скважины. Он имеет глубину до контакта с плотными пластами или до погружения на глубину, достаточную для установки висячих свай.
Некоторая информация может быть доступна в местном управлении геологической разведки, но она будет усредненной и может не давать наиболее полных данных о качестве и параметрах участка..
Участок может иметь специфические геотехнические условия, которые не характерны для всего региона, поэтому всегда следует проводить специализированный геологический анализ.
Глубина промерзания грунта – это табличное значение, которое можно найти в приложениях к СНиП.

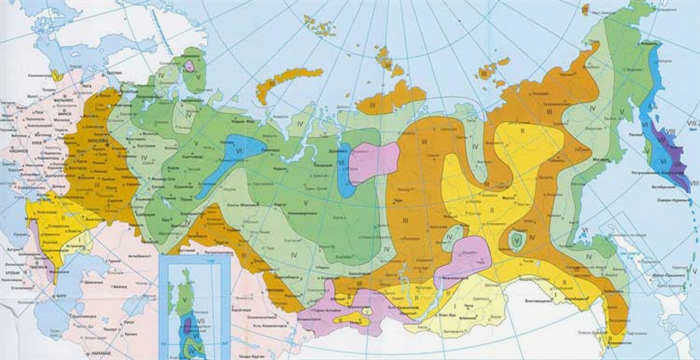

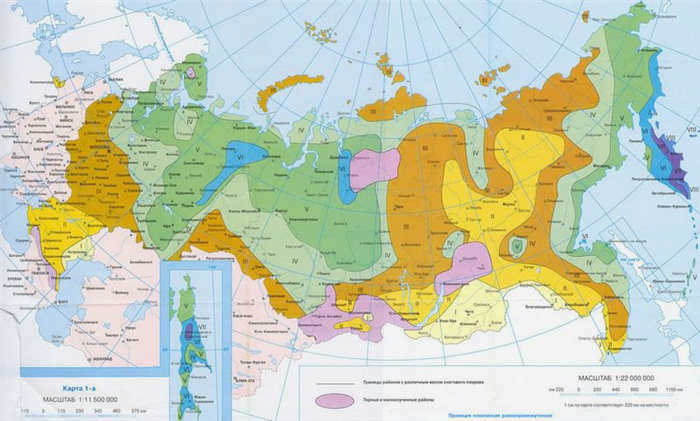

Там же есть специальная карта, на которой все регионы России разделены на специальные зоны с соответствующей глубиной промерзания.
Однако действующий стандарт СП 22.13330.2011 "Фундаменты зданий и сооружений" предусматривает методику специализированного расчета глубины проникновения мороза на основе тепловых показателей грунта и самого здания..

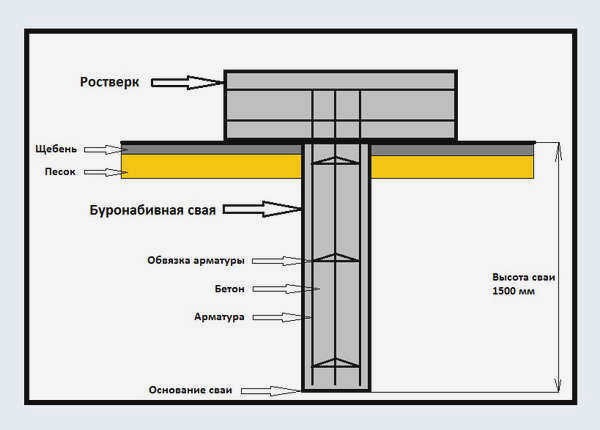

Проектирование свайного фундамента
При проектировании свайного фундамента важно учитывать ряд факторов, влияющих на его устойчивость:
- Глубина заглубления, толщина и надежность породы;
- Масса здания;
- Условия строительства и эксплуатации;
- Конструктивные особенности здания.
При проектировании инженеры опираются на данные геологических изысканий, чтобы определить целесообразность строительства, рассчитать количество свай и выбрать их тип, форму и материал.
Вторым важным фактором является нагрузка на здание..
Она состоит из нескольких типов нагрузок:
- Постоянная. Сюда входит вес самого здания;
- длительная временная – это вес машин, оборудования и других тяжелых конструкций;
- Краткосрочные временные состоит из веса мебели и людей, находящихся в здании;
- Снеговые и ветровые нагрузки Снеговые и ветровые нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно 131.13330.2012 "Строительная климатология".

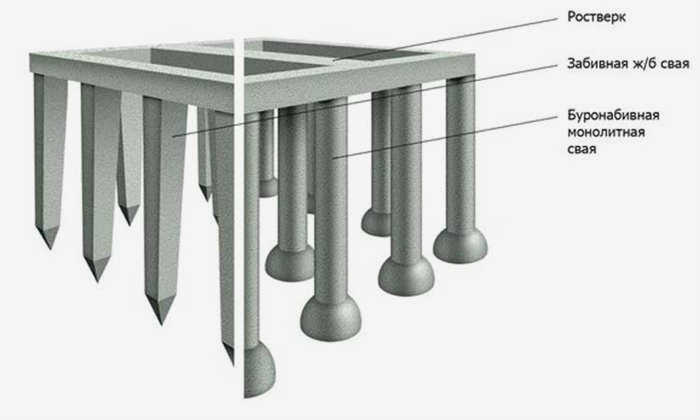

Тип штабеля зависит от технико-экономических данных сооружения.. выбирается самый дешевый вариант, отвечающий всем требованиям и обеспечивающий надежность конструкции.
Инженеры на этапе проектирования закладывают запас прочности, обеспечивающий длительный срок службы фундамента даже при больших нагрузках.
Расчет фундаментной плиты
Важным фактором при строительстве является . количество свай на чердаке. Этот параметр напрямую влияет на способность конструкции правильно передавать нагрузку на фундамент и обеспечивать прочность фундамента.

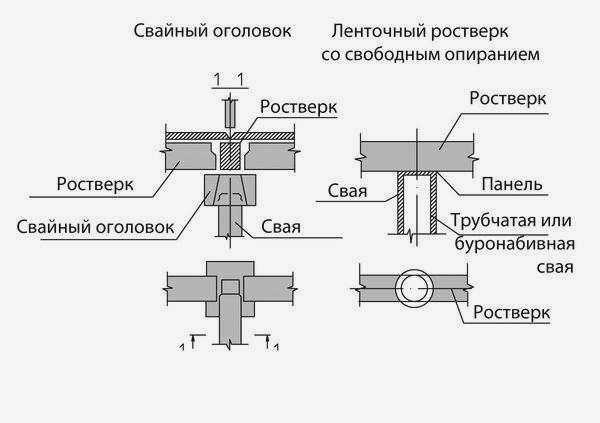

Периметральная балка – это балка, которая соединяет вершины свай и равномерно распределяет нагрузку между ними. равномерно распределяет нагрузку между ними.
Количество свай в чердаке рассчитывается по формуле:
- dp – глубина котлована;
- N0I – максимальное значение суммы нагрузок от веса здания;
- Yk – коэффициент безопасности;
- F – максимальная нагрузка на одну сваю;
- A – площадь вертикальной балки;
- Ymt – усредненный вес опор и грунта на их концах.
Расчетные значения всегда округляются в большую сторону. всегда округляется до целого числа в большую сторону.

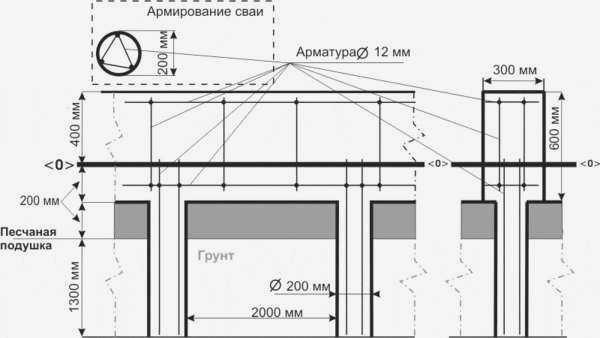

Сваи располагаются в соответствии со следующими правилами:
- Попеременно, в два ряда или по прямой линии через равные промежутки времени;
- Расстояние между соседними сваями должно быть не менее трех диаметров;
- Минимальное расстояние от края сваи до ближайшей сваи составляет один диаметр сваи;
- При наличии только вертикальных нагрузок сваи погружаются в надстройку всего на 5-10 см, в противном случае соединение является более надежным и дополнительно рассчитывается.
При расчете высоты свай инженеры опираются на СП 63.13330.2012 "Бетонные и железобетонные конструкции".
Получение данных с помощью онлайн-калькуляторов
Поскольку расчет силовой структуры является довольно трудоемким процессом, эту задачу можно частично упростить, используя специализированные онлайн-сервисы и калькуляторы.
Среди всех существующих сайтов наиболее популярными являются следующие:
- moi-domostroi.ru – простой калькулятор веса дома. Для расчета необходимо знать форму дома, размеры всех строительных элементов, виды строительных материалов, тип крыши для определения региона.
- gvozdem.ru – сервис для определения количества несущих элементов. Позволяет узнать потребность в бетоне и арматуре, зная параметры сваи.
- screw-piles.ru – сервис для определения потребности в сваях исходя из конструкции и типа грунта.
Все общедоступные программы используют усредненные условия и приблизительные коэффициенты, поэтому результаты таких расчетов можно использовать только для предварительного планирования.
Для того чтобы грамотно выполнить расчеты фундамента, инженер должен обладать необходимыми навыками и пониманием технологии устройства свайных фундаментов.
Требования к расчетам подробно изложены в нормативных документах и отражают, помимо приведенных в статье формул, анализ риска оседания и деформации в зависимости от типа грунта и модели фундамента, а также других строительных нюансов.
Допускается самостоятельное проведение инженерных расчетов, если вы планируете возвести легкое здание или здание II. или III.или строение с ответственностью II или III. В противном случае проектирование свайного фундамента следует доверить профессиональной фирме, имеющей на это все лицензии.
