Нивелир как инструмент для выравнивания в ремонтно-строительных работах

Оптические нивелиры – одни из самых известных и популярных инструментов в своей области, простые в использовании и точные. Основным принципом в конструкции всех типов нивелиров является передача горизонтального луча на расстояние, необходимое для его практического применения. Этот принцип применяется путем реализации взаимосвязи между геометрическими условиями и оптической системой в конструкции прибора. Очевидно, что метод измерения с помощью этого прибора имеет свое название, а именно геометрическое нивелирование.

Оптические нивелиры позволяют

• измерять высоту между точками относительно горизонтального луча, проходящего через центральную линию телескопа;
• определять отклонение измеряемых плоскостей и поверхностей всех видов от горизонтального луча;
• определять знаки высот точек относительно опорной системы координат (абсолютной, условной).

Что такое нивелир

Нивелир – это специальное техническое устройство, предназначенное для измерения точек на определенном уровне при проведении строительных и геодезических работ. Он также используется для разбивки осей зданий и проверки положения конструкций. Использование нивелира в строительной отрасли хорошо известно таким специалистам, как строители и геодезисты.

Основная задача этого прибора – нивелирование, то есть проведение горизонтальных, вертикальных линий, на которых видны отклонения. При наблюдении за объектом с помощью оптического нивелира становится видна сетка тонких линий, наложенных прибором. Это называется линией визирования.

В целом, суть нивелира и его назначение заключается в нахождении уровня конкретных точек по отношению к конкретному основанию (объекту). Этот прибор незаменим при планировании участка перед строительством, при заливке фундамента, возведении стен. Также в отремонтированном помещении уровень используется для заливки полов и даже укладки керамической плитки и т.д.

Читайте также: Что такое стоматологическая бормашина?

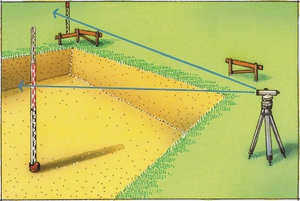

Как установить прибор при строительстве зданий Источник chkiv.ru

Что такое спиртовой уровень

Нивелир – это специальное техническое устройство, предназначенное для измерения точек на определенном уровне во время строительных или геодезических работ. Этот прибор также используется для определения осей зданий и проверки положения конструкций. Профессионалы, такие как строители и геодезисты, знают, как использовать нивелир в строительстве.

Основная функция этого прибора – нивелирование, т.е. проведение горизонтальных, вертикальных линий, на фоне которых становятся видны отклонения. При наблюдении за объектом с помощью оптического спиртового уровня становится видна сетка тонких линий, которые прибор может накладывать. Эта линия называется линией визирования.

В целом, суть нивелирного прибора и его назначение заключается в нахождении ровного положения определенных точек относительно определенной базы (объекта). Этот прибор незаменим при планировании территории перед строительством, при заливке фундамента, возведении стен. Также в отремонтированном помещении нивелир используется для заливки полов и даже укладки керамической плитки и т.д.

Конструкция и виды нивелиров

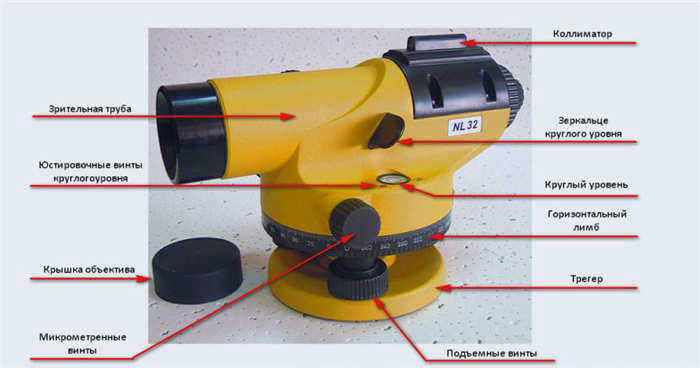

Чтобы понять, зачем нужен спиртовой уровень при строительстве или ремонте, стоит подробнее рассмотреть, как он работает. Нивелиры бывают нескольких видов: лазерные, цифровые, оптические и гидростатические. Основная часть оптико-элеваторного устройства представляет собой трубку со специальной системой линз. Она вращается в горизонтальной плоскости и обладает способностью визуально увеличивать предметы в двадцать и более раз. Для регулировки фокуса изображения используется циферблат. Это делается после того, как луч света пройдет через линзы. В конструкцию этого устройства также входят:

• коллиматор;
• круглое выравнивающее зеркало;
• штатив (крепление конструкции);
• винты кругового уровня;
• Горизонтальная полка (используется для построения и измерения углов);
• Циркулярный уровень;
• микрометрические винты;
• трегер (специальная подставка для основного выравнивающего устройства – оптической трубы);
• подъемные винты и пузырьковый уровень (помогает точно откалибровать прибор во время использования).

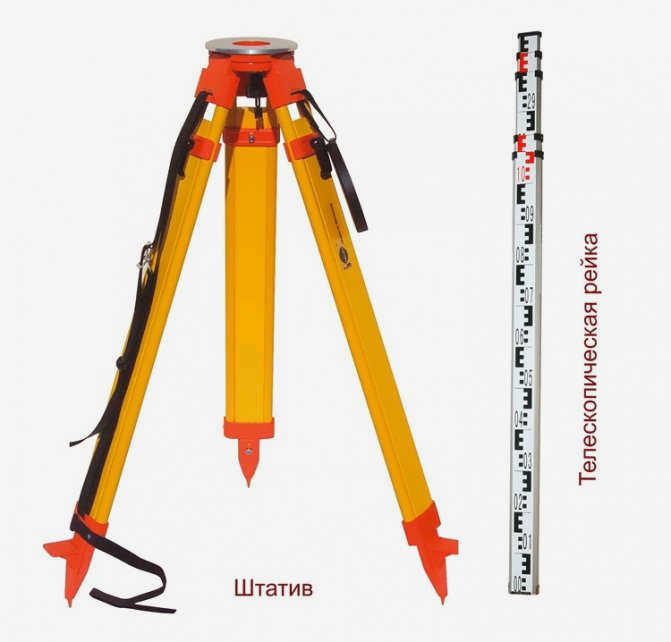

В дополнение к нивелиру в комплекте с прибором обычно поставляется разметочная рейка. Именно ее держит вертикально на заданном расстоянии помощник геодезиста.

Самый простой и экономичный тип оптического уровня – это прибор с одним или несколькими цилиндрическими уровнями. Автоматические нивелиры производят измерения более точно, но их удобнее использовать на щебне и других неустойчивых поверхностях.

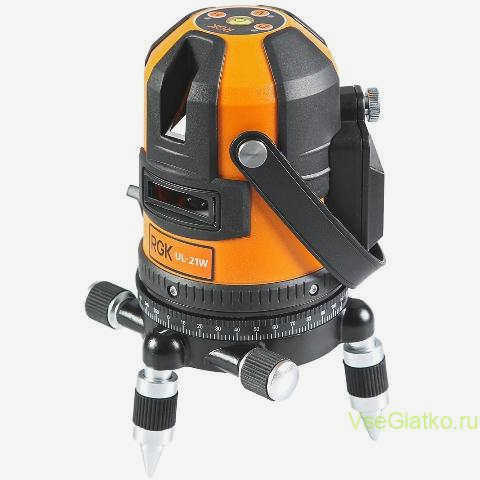

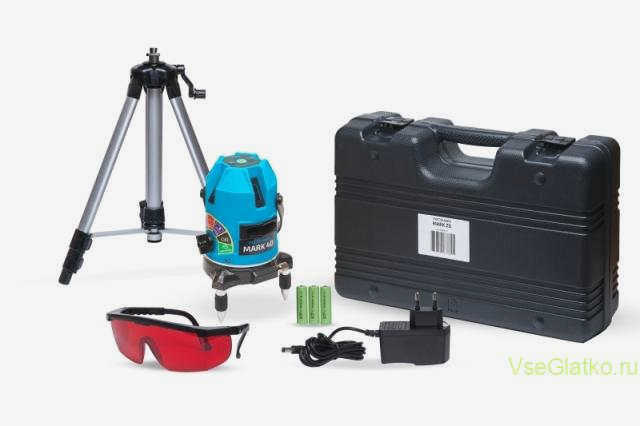

Лазерный нивелир работает на основе лазерного луча. Обычные устройства позиционирования такого типа в основном используются внутри помещений для проведения ремонтных работ. Причина: луч плохо виден на открытом воздухе, особенно при ярком солнечном свете. Если необходимо использовать лазерный нивелир на строительной площадке при дневном свете, можно использовать прибор с зеленым лучом вместо красного или специальный вращающийся прибор, который непрерывно вращает верхнюю часть (рабочий угол 360 0 и около шестисот оборотов в минуту) для создания более видимой лазерной горизонтальной отметки (линии).

Использование спиртового уровня и получение точных измерений

Спиртовой уровень – это специальный геодезический инструмент, который позволяет определить как высоту земли, так и положение объектов на ровной поверхности. Спиртовой уровень может использоваться для определения уровня поверхности, поэтому сегодня он применяется не только в геодезии, но и в строительстве. Мы расскажем вам более подробно, как использовать спиртовой уровень и линейку для получения наиболее точных данных.

В настоящее время существуют различные типы нивелиров, которые отличаются по своим характеристикам. В зависимости от точности этих приборов они делятся на три категории:

1. Технические – с погрешностью до 10 миллиметров.
2. Прецизионные – с погрешностью не более 2 миллиметров.
3. Прецизионные – с погрешностью 0,5 миллиметра.

До недавнего времени были популярны оптические нивелиры, но сегодня наиболее популярными измерительными приборами являются электронные и лазерные нивелиры.

Лазерные нивелиры компактны и не требуют специальных навыков. Наиболее популярными устройствами в настоящее время являются являются наиболее популярными в строительной отраслиС их помощью можно рассчитать уровень даже на небольших участках. Лазерные модели способны нарисовать четкую светящуюся линию, которая позволяет четко определить любое отклонение от уровня, что значительно облегчает проведение необходимых расчетов.

Использование приборов

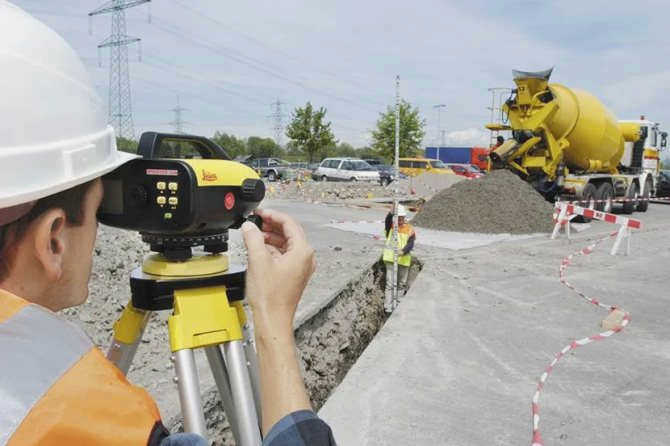

Изначально лазеры использовались в геодезии, где с их помощью измеряли землю и проводили многочисленные обследования участков. Однако сегодня эти измерительные инструменты используются при строительстве различных зданий и сооружений, в ландшафтном дизайне, строительстве беседок, детских площадок, возведении заборов и так далее.

Работа с уровнем не представляет особой сложности. Вот самый простой алгоритм использования этих измерительных приборов, который позволит даже без особого опыта получить максимально точные данные и определить даже самые незначительные отклонения от горизонтали.

1. Необходимо правильно установить штатив, ослабив крепежные винты на ножках и расположив выравниватель горизонтально на неподвижной плоскости, удерживая прибор на уровне груди. Затяните винты и зафиксируйте ножки.
2. Прикрепите телескоп к штативу и затяните крепежные винты.
3. Выровняйте инструмент по горизонтали, вращая три регулировочных винта и устанавливая пузырек в центральное положение на круглом экране в видоискателе.
4. Оптика сфокусирована и отрегулирована. Окуляр должен быть отрегулирован в соответствии со зрением оператора. Для этого прибор наводят на крупный освещенный объект и, вращая кольцо на окуляре, получают четкое изображение.
5. Вам понадобятся два измерительных шеста, длина которых может составлять 3 или 5 метров. На шестах нанесена разметка в миллиметрах с одной стороны и сантиметрах с другой. Они могут быть телескопическими из пластика или алюминия и складными из дерева.

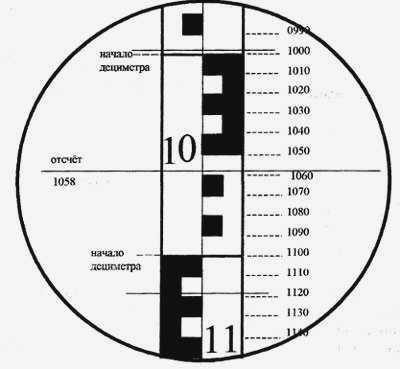

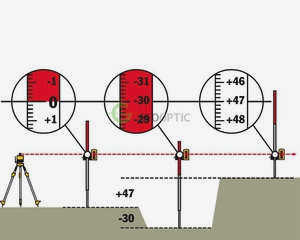

6. Выравнивание по высоте. Геодезический шест устанавливается как можно ближе к измеряемой точке и выравнивается. В окуляр можно наблюдать осевую линию сетки, данные с которой записываются на бумажный или электронный носитель. Затем следует провести аналогичные измерения по другим точкам, определить площадь выравнивания и на основе этих расчетов получить наиболее точную и идеально выровненную линию.
7. Выравнивание по осевой линии позволит получить наиболее точные данные. Выберите место, где видны все точки, через которые должна быть проведена идеально прямая горизонтальная линия. Нивелир устанавливается так, чтобы ближайшая точка находилась на расстоянии не менее 5 метров. Спереди прибора ставится посох, а сзади – второй посох. Задний посох понадобится для разметки, а основной посох спереди позволит рассчитать высоту. Сначала прибор направляется на заднюю рейку, записываются значения хода, затем фокусируется основная рейка и записывается красная сторона.

Как правильно работать со спиртовым уровнем?

Существует два способа работы:

• «впередПервый способ работы – "вперед", при котором начальная точка находится выше первой точки. Измеряется высота инструмента и снимается показание на штативе. Превышение будет являться разницей в значениях;

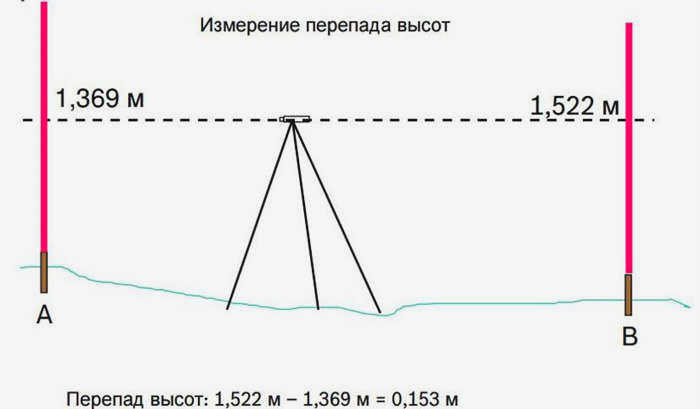

• «от центра". В наиболее распространенном методе инструмент размещается на равном расстоянии от точек.

Установка штатива

Штатив устанавливается по центру между точками, подлежащими измерению. После ослабления винтов ножки штатива выдвигаются на удобную рабочую высоту и винты снова затягиваются. Нивелир крепится к головке штатива. Уровень головки можно отрегулировать с помощью подъемных винтов.

Монтаж устройства

Установите и закрепите устройство с помощью крепёжный винтрасположенный на трекере. Подготовка к работе включает в себя настройку оптики и поддержание прибора в идеально ровном положении.

Фокусировка оптико-механического блока

Начните с выравнивания прибора по горизонтали. Для этого одновременно поверните два винта элевации, установите пузырек уровня в центр.. Вращая третий подъемный винт, установите пузырек в центр спиртового уровня. Эта точка называется "нулевой точкой".

Затем устанавливается фокус оптического оборудования. Наведите телескоп на любую поверхность, вращая кольцо окуляра, чтобы получить четкий вид. чтобы получить четкий вид прицельной сетки.. Установите нивелир на рейку и отрегулируйте винт фокусировки, чтобы получить четкий вид прицельной сетки. хорошая видимость шкалы..

Рекомендуется: Преимущества раздельной системы для прицела с плоской мишенью.

Выполните центрирование, расположив нивелир над точкой, работая "вперед". Ослабьте крепежный винт, подвесьте отвес.

Что следует учитывать при покупке?

При выборе спиртового уровня следует руководствоваться областью его применения, то есть тем, для чего он вам нужен в конкретной ситуации. Критерии выбора – диапазон, точность измерения, дополнительные функции.

Для энтузиаста DIY достаточно следующих функций достаточно следующих характеристик:

• Точность измерения ±0,3 мм/м и выше;
• дальность работы с приемником 40-60 м;
• проекция горизонтальных и вертикальных плоскостей, прямых углов;
• средних углов;
• питание от аккумулятора;
• доступная цена.

Для бытового использования не требуется большая дальность и высокая точность оптики, но режим самовыравнивания лазера не будет лишним. Зеленый луч лучше всего виден при искусственном освещении.

Профессиональный Профессиональный лазерный нивелир должен отвечать более высоким требованиям:

• точность ±0,1 мм/м и выше. Большие расстояния на местности увеличивают погрешность;
• работа с приемником для улучшения видимости луча, рабочая дальность от 300 метров
• высокий класс защиты от пыли и влаги;
• устройство дистанционного управления;
• лазерный отвес.

Вращающийся блок обеспечивает охват 360 градусов. Профессиональные приборы соответственно дороже.
