Существует также лазерный нивелир. Работая в тандеме с той же рейкой, что и оптический, электронное устройство распознающего типа снимает показания. Информация передается на встроенный модуль обработки с установленным программным обеспечением.
3 Уровни
Трубчатые нивелиры оснащены прецизионным цилиндрическим уровнем, который выравнивается вручную с помощью телескопа. Трубчатые нивелиры – это российские модели Н-3, Н-05, 3Н5Л и др.
Нивелиры с компенсатором наклона отличаются наличием устройства, которое автоматически выравнивает ось наведения телескопа в горизонтальное положение. Компенсатор работает в диапазоне 12 15, поэтому устройство предварительно устанавливается в рабочее положение на круглом уровне. К таким нивелирам относятся нивелиры Н-3К, 3Н2КЛ и др.
Нивелиры с оптическим микрометром (например. H-05 нивелир) имеет стеклянную пластину перед объективом, вращение которой вокруг горизонтальной оси перемещает световые лучи параллельно друг другу. Это позволяет точно выровнять ось прицеливания относительно рейки. Оптический микрометр измеряет смещение и таким образом достигается высокая точность базовой линии.
Лазерный нивелир испускают видимый луч света. Они измеряются по световому пятну на штанге.

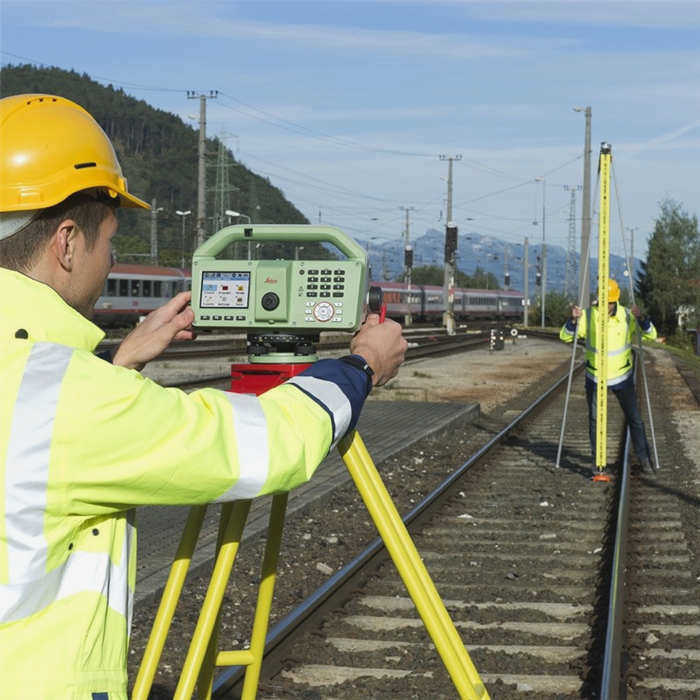

Цифровые спиртовые уровни Автоматически считывают показания с посоха со штриховой шкалой. Оснащены компенсатором наклона. Эталонная линия хранится на магнитном носителе данных. Примером прибора такого типа является нивелирная штанга SDL30MЯпония.
По точности нивелиры делятся на высокоточные, высокоточные и технические в зависимости от величины средней квадратической погрешности mh измерение превышения на 1 км двойного переезда (табл. 9.1).
mh 0,5 мм
Н-05 (Россия), PL1 (Япония)
mh 3 мм
3H2KL, H-3, H-3K (Россия), C300 (Япония), DSZ3 (Китай)
mh 5 мм
3H5L (Россия), AT20D (Китай)
Уровень с уровнем на трубке
Спиртовым уровнем с уровнем на трубе является, например, Н-3. Его конструкция показана на рис. 9.3.
Для проведения измерений спиртовой уровень устанавливают на штатив и подъемными винтами 7 подводят к нулевой точке круглого уровня 5. С помощью крепежного винта 3 и прицельного винта 4 наводят зрительную трубу на рейку. Поворотом диоптрического кольца окуляра 10 фокусируют телескоп "на глаз", а поворотом головки фокусировочного винта 2 "на объект". В поле зрения трубы вы увидите штрихи сетки нитей, изображение нивелирного стержня, а в отдельном окне изображения двух половинок цилиндрического спиртового уровня (рис. 9.4).

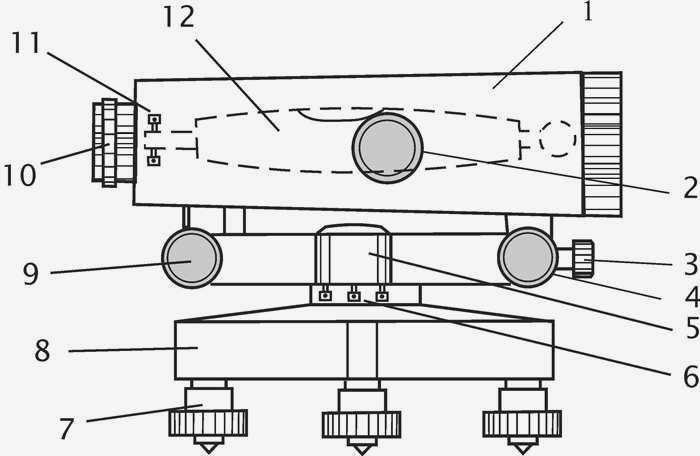

Рис. 9.3 Конструкция нивелира Н-3:
1 телескоп; 2 телескоп фокусировочный винт; 3, 4 – винты крепления и наводки; 5 – круговой уровень; 6 – винты коррекции кругового уровня; 7 – элевационные винты; 8 штатив; 9 – элевационный винт; 10 – окуляр с диоптрическим кольцом для фокусировки трубы на глаз; 11 – винты коррекции цилиндрического уровня; 12 – цилиндрический уровень.
Вращением элевационного винта 9 (рис. 9.3), изменяющим наклон трубы 1 и цилиндрического нивелира 12, приводят ось нивелира в горизонтальное положение. Ось спиртового уровня горизонтальна, если его пузырек находится на нуле, о чем свидетельствует сближение концов изображений половинок уровня в поле зрения трубки (рис. 9.4). Показания снимаются от центральной линии натянутой сетки.
Рис. 9.4. Поле зрения нивелирного телескопа: линия отсчета – 1449 мм
Спиртовой уровень: что это такое?
Проще говоря, спиртовой уровень – это инструмент, используемый для определения разницы в высоте между уровнями земли. Он используется геодезистами, картографами, строителями и специалистами по реставрации. Определяя разницу в высоте, можно контролировать деформацию зданий и сооружений и проводить геодезические работы.
Спиртовой уровень – полезный инструмент, которым могут пользоваться не только профессионалы. Например, прибор пригодится при закладке фундамента для теплицы – судя по количеству окон с фиолетовым светом, выращивание домашних овощей становится популярным занятием. Этот инструмент поможет построить прочную и ровную беседку, проложить дорожку или вскопать клумбы, радующие глаз перфекциониста.
Что показывает спиртовой уровень
Как мы уже говорили выше, спиртовой уровень показывает разницу в высоте. То, как уровень показывает разницу, зависит от типа прибора.
Типы спиртовых уровней
Прежде всего, спиртовые уровни различаются по своей конструкции. Они бывают:
- Оптические спиртовые уровни.
- Цифровые спиртовые уровни.
- Лазерные уровни.

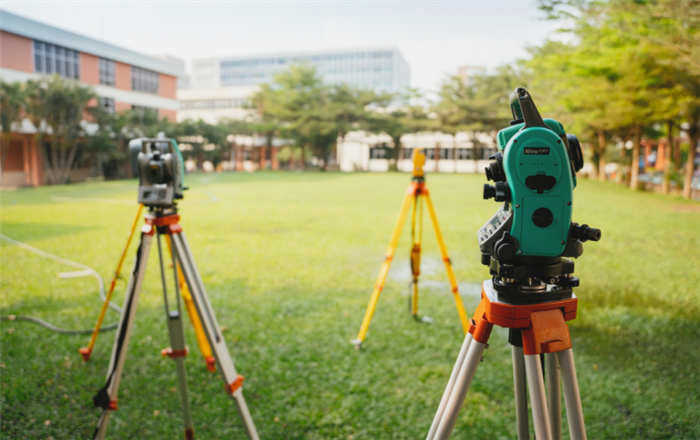

Оптические нивелиры.
Самые старые из них. Он используется при геодезических, дорожно-ремонтных и строительных работах. Оптический уровень помогает определить разницу высот и расстояние между точками. Он состоит из корпуса с телескопом, увеличительным стеклом и линзой. Нивелир устанавливается на горизонтальной плоскости, а оптика закрепляется на нужном объекте: почве, здании. На стекле имеется градуировка. Оптический уровень используется в паре – второй человек должен подойти к месту расчета со специальной рулеткой. Это позволяет определить перепад высот. Показания записываются от руки в тетрадь наблюдений.
Примеры телескопов: AMO 32X с минимальным фокусным расстоянием 30 см и увеличением 32х, RGK N-55 с увеличением 55х и минимальным фокусным расстоянием 80 см, Leica Na730 Plus с увеличением 30х и минимальным фокусным расстоянием 0,7 м.
Для чего используется спиртовой уровень и кому он необходим
Можно использовать оптические и цифровые спиртовые уровни:
- В инженерном деле – создание геодезических сооружений.
- При картографических работах.
- При возведении столбов электропередач.
- При установке башен кранов.
- При прокладке труб в земле.
- В ландшафтном дизайне.
- При прокладке дорог.
- Во время археологических работ.
- При строительстве домов и других зданий.
- При прокладке железнодорожных путей.
Лазерные уровни чаще всего используются в быту. В таких работах, как:
- Укладка пола.
- Строительство лестниц.
- Прокладка труб.
- Укладка направляющих для облицовки.
- Монтаж подвесных потолков.
- Сборка мебели.
- Строительство лестниц.
- Покраска или оклейка стен обоями.

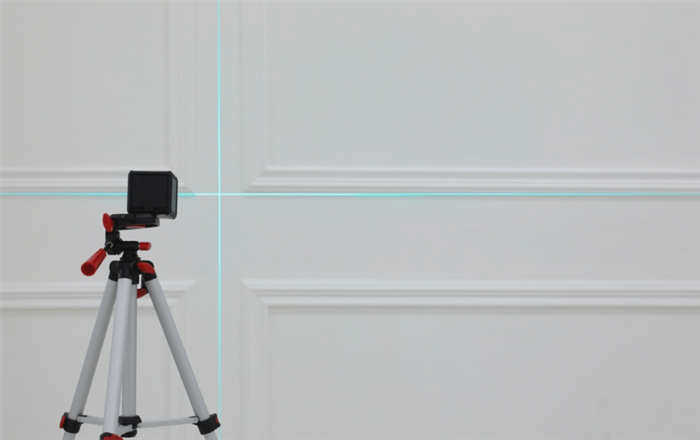

Использование лазерного нивелира для равномерного навешивания шкафа или покраски.
Ранее мы уже писали об этом:
Выравнивание: Для чего он нужен? Нужен?
Основные области применения этого прибора:
- получение геодезических данных для создания карт и подобных материалов;
- разработка и проектирование фундаментных конструкций с высокой точностью (опорные колонны, инженерные сооружения, мостовые конструкции);
- техническая поддержка во время фактического строительства (используется для проверки размеров и уменьшения отклонений)
- выравнивание больших площадей и создание ровных котлованов (для фундаментов требуется исключительно ровное основание);
- анализ и прогнозирование пространственного положения здания или сооружения (в основном для определения просадки);
- для внутреннего строительства, чтобы свести к минимуму ошибки в отделке поверхности потолков и полов.
Например, мобильный и более удобный лазерный нивелир используется при укладке плитки, оклейке обоев – там, где требуется идеальная ровность и выравнивание углов. Удобное позиционирование розеток и других электроприборов относительно пола или горизонта.
Уровень: ко уровень: ?
Существует множество конструкций и моделей нивелиров как выравнивающих устройств.

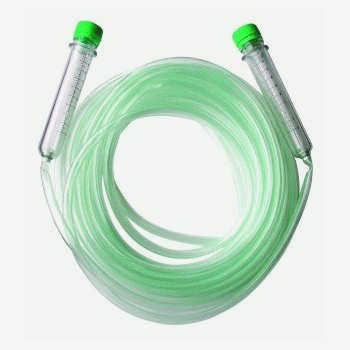

Самый простой из них – гидравлический нивелир. Он состоит из мягкой прозрачной трубки с водой внутри и нанесенной риской снаружи. Используется обычная техническая вода. В процессе измерения на трубе можно рисовать метки – маркером или фломастером. Концы трубы должны быть свободны от заглушек.
Концы трубы поднимают вертикально, чтобы получить отметки уровня нужной точки. Вода под давлением воздуха устанавливается на одном уровне независимо от фактического положения пола или потолка.
Делая отметки на стенах, можно получить идеальный уровень для стяжки и других целей.

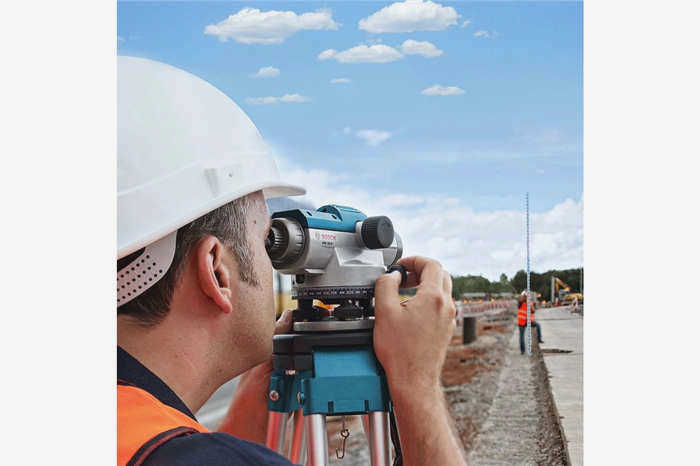

Оптический спиртовой уровень – это "классический" прибор. Его основная рабочая часть – оптико-механическая: вращающаяся система линз. Их сила увеличения для измерений составляет 10х, 20х и более. Увеличение и фокус регулируются с помощью специальной ручки.
Единицы измерения
Прицел также включает в себя следующие единицы измерения:
- Телескоп с осью индексации и разметкой на стекле;
- Система увеличения – для более точного обзора в поле;
- Пузырьковый уровень для указания фактического пространственного положения инструмента;
- Юстировочные винты для регулировки телескопа и достижения определенного уровня;
- ручка (круговая шкала на основании) – для работы в нужном направлении;
- основание – рама, на которой закреплены все вышеперечисленные компоненты
- штатив (трехногая опорная конструкция) – для размещения устройства на любой неровной поверхности;
- воздушный компенсатор – для обеспечения устойчивости в условиях "бездорожья" и наличия вибраций (проезжающие автомобили).

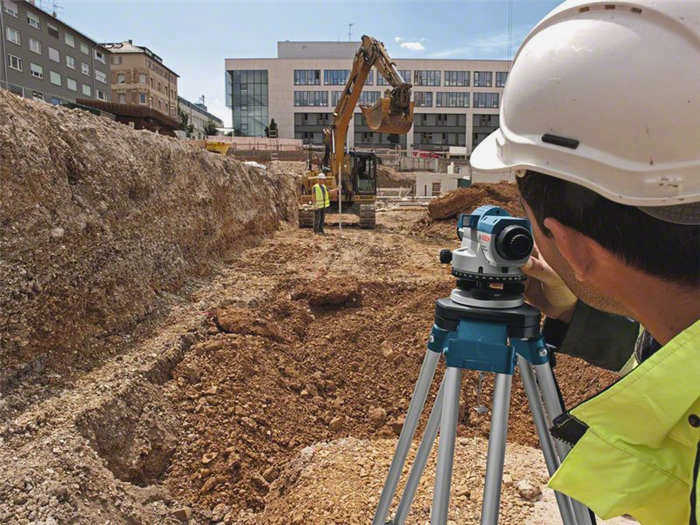

Как использовать нивелир при строительстве фундамента?
Использование нивелира для создания ровного основания под здание – это обеспечение ровности будущего фундамента. При строительстве на склонах или просто на неровной поверхности ошибка в уровне приведет к сползанию всего здания или растрескиванию стен.
Правильная процедура выглядит следующим образом:
- Установка нивелира;
- Оцените горизонт и отметьте необходимые опорные точки, например, на специальных столбиках (это покажет разницу в уровнях в определенных точках);
- Проверьте разметку под другим углом (при необходимости).
Дальнейшая работа заключается в получении равномерной глубины от отметок по периметру фундамента.

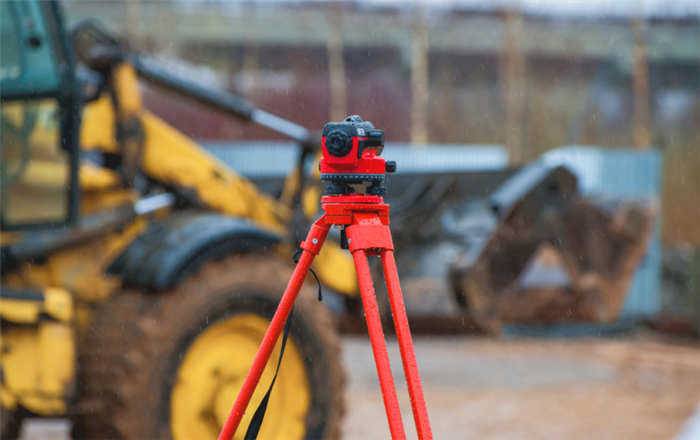

Как использовать нивелир в строительстве
Этот инструмент широко применяется при возведении сооружений и их внутренней отделке. Как правильно пользоваться агрегатом – вопрос только для новичков – геодезисты знают, как пользоваться всеми моделями.
На строительных площадках, например, нивелир необходим при возведении стен и крыш, прокладке коммуникаций, строительстве мостов и других инженерных сооружений. Фундаменты на песчаных или глинистых почвах, отдельно стоящие здания (часть архитектурного ансамбля) важно с самого начала строить горизонтально. В этом случае используются классические решетчатые модели.
Для внутренних конструкций полезно использовать этот инструмент для облицовки плиткой, сайдингом и других поверхностей. Навешивание дверей и радиаторов можно быстро и надежно выполнить с помощью нивелира, а работоспособность максимально повышается. Здесь идеально подходят модели, работающие по принципу лазера.
