Нужна ли обвязка свайно винтового фундамента

Строительство железобетонного каркаса происходит в несколько этапов:

Необходима ли обвязка свайно-винтового фундамента?

При возведении зданий и сооружений на песчаных, болотистых, подвижных грунтах в качестве фундамента все чаще используются винтовые сваи. Это приводит к сокращению сроков строительства и уменьшению бюджета строительства. Причина в том, что установка винтового фундамента не требует трудоемкой работы по подготовке котлована и выравниванию грунта на приусадебном участке.

Для чего нужны обвязки?

• Для повышения устойчивости свайных фундаментов;
• эффективно защитить сваю от воздействия грунта
• снизить риск деформации сваи;
• увеличить долговечность винтового фундамента.

Материалы для обвязки винтовых свай следует выбирать с учетом типа конструкции, сложности участка и других не менее важных факторов. В настоящее время для этих целей используются металлические профили, деревянные балки или железобетонные колонны. Рассмотрим каждый из этих материалов более подробно, поскольку их свойства оказывают непосредственное влияние на срок службы дома и его эксплуатационные характеристики.

Металлическая обвязка фундамента

Как правило, металлическая обвязка свай используется в нескольких случаях:

• при установке винтового фундамента на участке с достаточно сложным рельефом и большими перепадами высот;
• при установке винтовых свай для многоэтажного строительства больших и тяжелых сооружений из традиционного кирпича или бетона;
• для повышения устойчивости свайных конструкций, установленных на открытой площадке, которая постоянно подвергается ветровым нагрузкам.

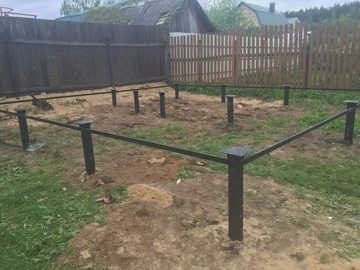

Для металлических обвязок все сваи сначала должны быть очень тщательно выровнены по высоте. Затем металлические балки покрываются антикоррозийной грунтовкой для повышения их устойчивости к агрессивным факторам окружающей среды. Только после этого балки соединяются в центре каждой сваи. Если для обвязки используется металлический швеллер, его необходимо обрезать под углом 90° на угловых стыках. На последнем этапе балки привариваются непосредственно к сваям и к соединениям отдельных элементов свайного фундамента.

Что такое обвязка и для чего она используется?

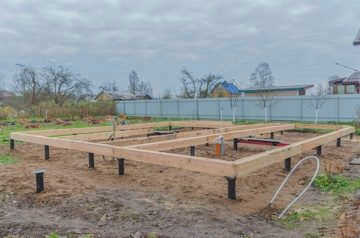

Обвязка винтовых свай – это процесс соединения опор с помощью каркаса, который позволяет равномерно распределить нагрузку от надстройки. Основная функция получившегося стояка – укрепление фундамента и повышение его надежности.

К преимуществам использования стояка можно отнести

• Снижение риска деформации болтовых конструкций;
• Увеличение несущей способности фундамента;
• Создание ровной поверхности для дальнейших строительных работ;
• Возможность уменьшения контакта дома с землей за счет дополнительного слоя в виде строительных лесов.

Видно, что наличие шахты положительно сказывается на эксплуатационных характеристиках дома.

Материалы для обвязки винтового фундамента

Для правильной обвязки винтовых свай можно использовать различные материалы. В зависимости от типа постройки, финансовых возможностей и других факторов это может быть металл, дерево или бетон. Рассмотрим, чем отличаются изделия, используемые для обвязки свай, и на какие критерии следует ориентироваться при выборе.

Металлическая обвязка свай

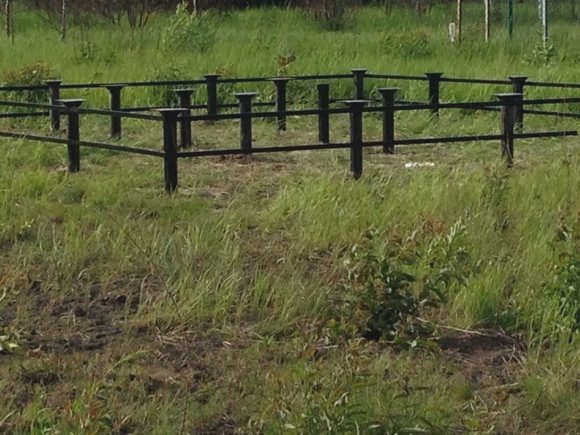

Металлическая обвязка свай с использованием углового, трубного или швеллерного железа считается наиболее прочной. Получаемая колонна характеризуется жесткостью и высокой несущей способностью. Она обеспечивает горизонтальную устойчивость свай и используется в следующих областях:

• Строительство массивных сооружений из кирпича, бетона, газосиликатных блоков;
• Большие перепады высот на строительной площадке;
• сложный неустойчивый грунт;
• высокие ветровые нагрузки на грунт.

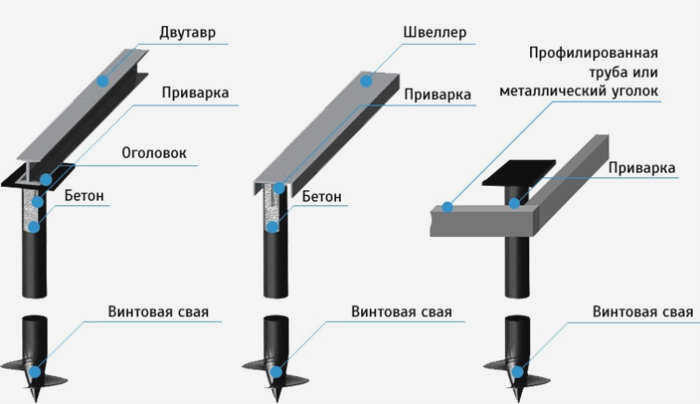

Рассмотрим наиболее часто используемые материалы для монтажа: уголок, представляющий собой стальное изделие с Г-образным сечением, швеллер – профиль с П-образным сечением и профильная труба с внутренней полостью, с прямоугольным или квадратным сечением.

Другим материалом, который выбирают для сращивания свай, является двутавровая балка – балка Н-образной формы. Она обладает высокой прочностью, но менее прочна. Обладает высокой прочностью, но используется реже из-за большого веса и громоздкости конструкции.

Принято различать типы стальных столбов в зависимости от их положения над уровнем земли:

• Эстакадные – возвышаются над уровнем земли.
• Приподнятые – установлены на земле.
• Заглубленные – устанавливаются в почву или воду так, что верхняя часть рамы находится на уровне земли.

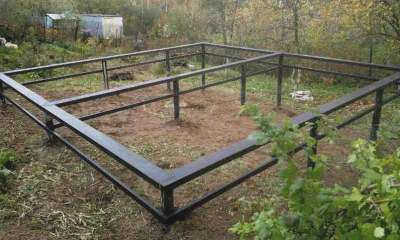

Согласно технологии, кровельная плита устанавливается поверх свай. Однако в некоторых ситуациях верхней стяжки оказывается недостаточно. Тогда используется дополнительный нижний уровень стяжки, который устанавливается с внешней стороны свайной конструкции. Чаще всего это необходимо, когда верхняя обвязка находится высоко над землей.

Преимущества и недостатки

Укрепление свайного фундамента швеллерами имеет свои преимущества и недостатки.

Преимущества Преимущества армирования свайного фундамента швеллерами:

1. Высокая несущая способность свайного фундамента, усиленного швеллерами.
2. Повышенная жесткость конструкции.
3. Увеличение срока службы фундамента.
4. Отсутствие перегрузки здания за счет малого веса конструкции.
5. Быстрота возведения и доступная стоимость материалов.

К недостаткам можно отнести следующее:

• Повышенная стоимость монтажных работ из-за дороговизны самих материалов и обработки швеллеров и уголков;
• Необходимость постоянного контроля за процессом монтажа во избежание ошибок.

Во время строительства наемные бригады могут нарушить технологию, например, пропустить обработку швеллеров, необходимую для защиты от коррозии (если металлопрокат не подвергнуть пескоструйной обработке и очистке от окалины, он будет постоянно ржаветь).

Подготовка к работе и выбор металлопроката

Технологический процесс обвязки связан с установкой свайных секций. Алгоритм подготовительных монтажных работ включает в себя:

1. Проведение осмотра участка, разметка точек для бурения свай.
2. Установка винтовых столбов и выравнивание по высоте.
3. Заливка бетонного раствора в полости винтовых свай.

После установки свайных элементов нет необходимости выравнивать их для получения однородной структуры. Колонны не подвержены усадке, поэтому их установку можно начинать без промедления.

Для фундаментов, выступающих над землей на метр и более, на высоте 30-50 см следует установить дополнительный ростверк или контрольные стержни жесткости.

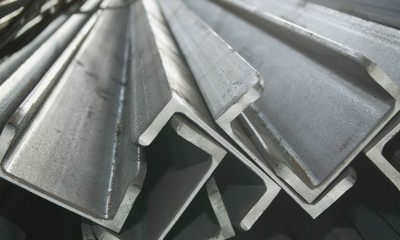

Хороший результат может быть достигнут при использовании листового металла. Для обвязки используются горячекатаные полосы или двутавровые балки.

Для стен толщиной 250 мм выбирают профиль 24П – 30П, для опор 108 мм используют прокат 14П.

Металл имеет значительный вес. Длина швеллера и его вес определяют вес сборной конструкции. Иногда целесообразно использовать строительные домкраты для монтажа, что может быть затруднительно на небольших площадях.

Перед обвязкой опорные поверхности должны быть выровнены. Это основное требование при установке швеллерных секций на винтовые сваи.

Сращивание свай с помощью швеллерного профиля

Стальные балки – швеллерный профиль, двутавр или профильная труба – используются для создания обвязки одноэтажного дома из пенобетона, шлакоблока или газобетона. Двутавровые балки используются, если прочность фундамента особенно важна.

Монтаж рамы из бруса или шарнирной рамы осуществляется следующим образом:

• вершины свай срезаются до одного уровня, полые трубы заполняются бетонным раствором и устанавливаются наконечники.
• Установите стальные балки на сваи так, чтобы стыки лежали на оголовках свай.
• Обрежьте балки под углом 45° и приварите угловые соединения.
• Приваривается стяжная лента к окладам, устанавливаются диагональные скобы и дополнительные горизонтальные скобы. Сварные швы очищают от шлака и окалины, металл покрывают битумным составом.

Сращивание свай с помощью железобетонной люльки

Стоимость железобетонной люльки на 30% меньше, чем металлической, но она имеет ряд недостатков. Основными недостатками являются трудоемкость монтажа и невозможность начать строительство дома до полного затвердевания бетонного раствора. Бетону необходимо 26-28 дней, чтобы набрать прочность.

При обвязке свайного фундамента монолитным ростверком действуйте следующим образом:

• Подготовьте арматуру, доски и щиты для установки опалубки.
• Выровняйте сваи и установите их головы.
• Соберите опалубку, установите арматурный каркас в опалубку.
• Арматурный каркас приваривается к сваям, и опалубка заполняется бетонным раствором.
