В дополнение к преимуществам, упомянутым выше, автоматический выключатель позволяет вручную отключить подачу электроэнергии в дом/имущество в случае тревоги: дым, искры или другие явления, недостаточные для срабатывания самого автоматического выключателя.

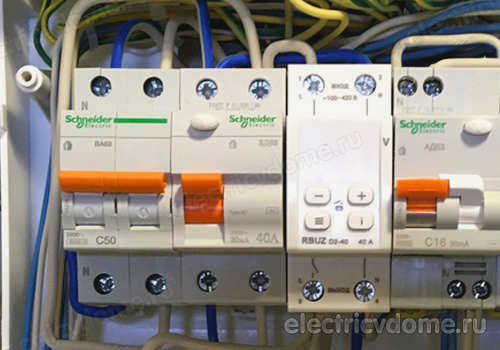

Автоматический выключатель для квартир и частных домов
В любом типе электропроводки силовой кабель должен быть соединен устройством, позволяющим отключить все электроприборы от сети. Бытовая электропроводка не является исключением. Электрическое соединение в жилом помещении осуществляется с помощью сетевого разъединителя.

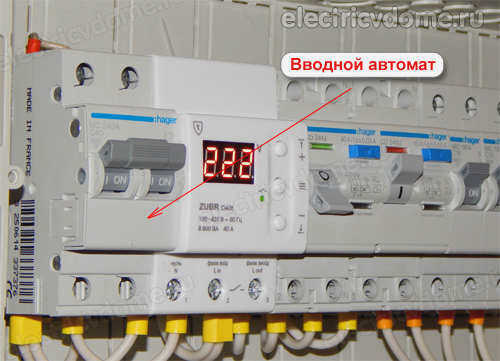

Это устройство позволяет одновременно отключить все электроприборы, установленные в жилище или частном доме. Это незаменимо в аварийной ситуации или при ремонте или модификации электрической сети. Правильное название GFCI следующее Главный выключатель. Именно так он называется в различных нормативных документах и электрических схемах.
В чем разница между GMS и групповым автоматическим выключателем?
С точки зрения конструкции и работы групповой автоматический выключатель не отличается от устройства, отключающего группы потребителей или отдельные приборы. Разница заключается в назначении и расположении устройства.
Он предназначен для отключения всей электроустановки или жилища. Поэтому он подходит для установки не только в жилых домах, но и на входе в дом.
Совет! Автоматический выключатель должен быть самым мощным из установленных защитных устройств.
Сколько ампер допускается – правила

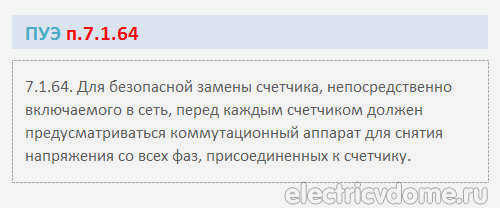

Тип автоматического выключателя, устанавливаемого в жилом помещении, определяется различными нормативными документами, одним из которых является ГОСТ 32395-2013 "Щиты распределительные для жилых зданий".
В разделе B.4 говорится, что установка выключателя составляет 50 A, если в жилище установлена электрическая плита, или 32 A, если в жилище установлена газовая плита, Если жилище оборудовано газовой плитой. Это значение может быть уменьшено по согласованию с пользователем.
Согласно ПБ 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа", сечение соответствующих проводников определяется расчетной нагрузкой, а установка предохранителя должна быть меньше допустимого тока кабеля.
В этом случае проводник должен быть определен в соответствии с ПУЭ 3.1.10 п.3.1.4, а уставка автоматического выключателя должна быть выбрана из стандартного диапазона значений.
Номинал автоматического выключателя

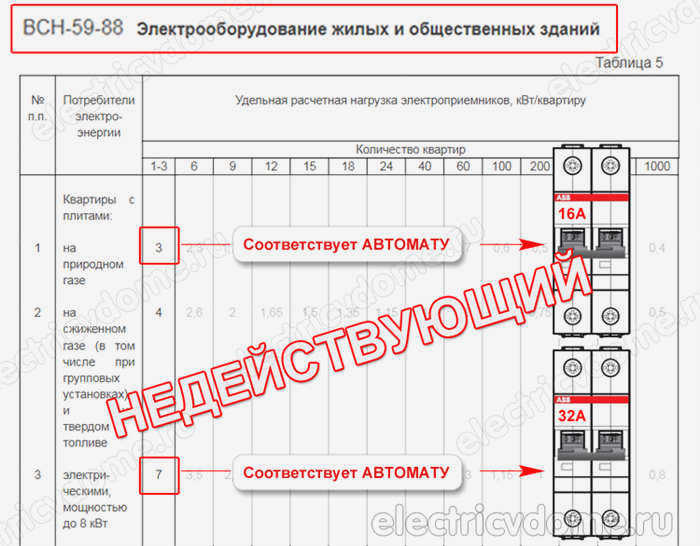

До 2003 г. Номинал автомата в жилом здании был определен Национальным строительным кодексом 59-88 "Электрические установки в жилых и общественных зданиях". Номинальный ток автомата составлял 16 А и был выбран исходя из допустимой нагрузки в 3 кВт.
Этот документ был принят в 1989 году и не учитывал появление в домах мощных электроприборов, таких как автоматические стиральные машины, кондиционеры, электрические котлы и другие.

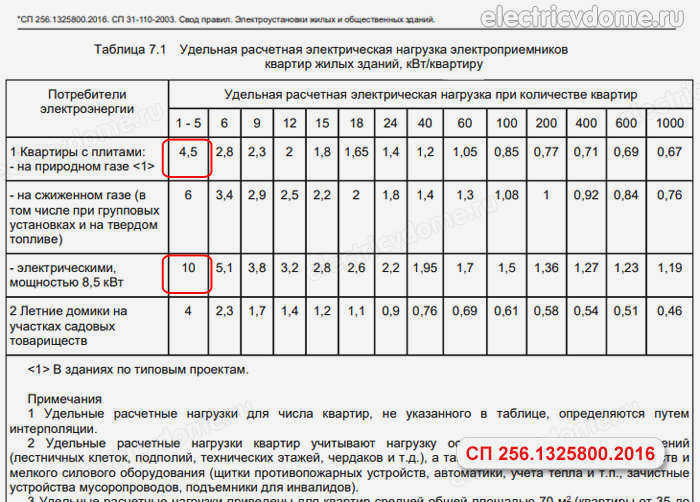

В 2003 году был введен в действие СП 256.1325800.2016 "Электроустановки жилых и общественных зданий". Согласно этому документу, допустимая потребляемая мощность и номинал выключателя зависит от того, есть ли в жилище электроплита.
Почему необходимо опломбировать автоматический выключатель в главном распределительном щите?

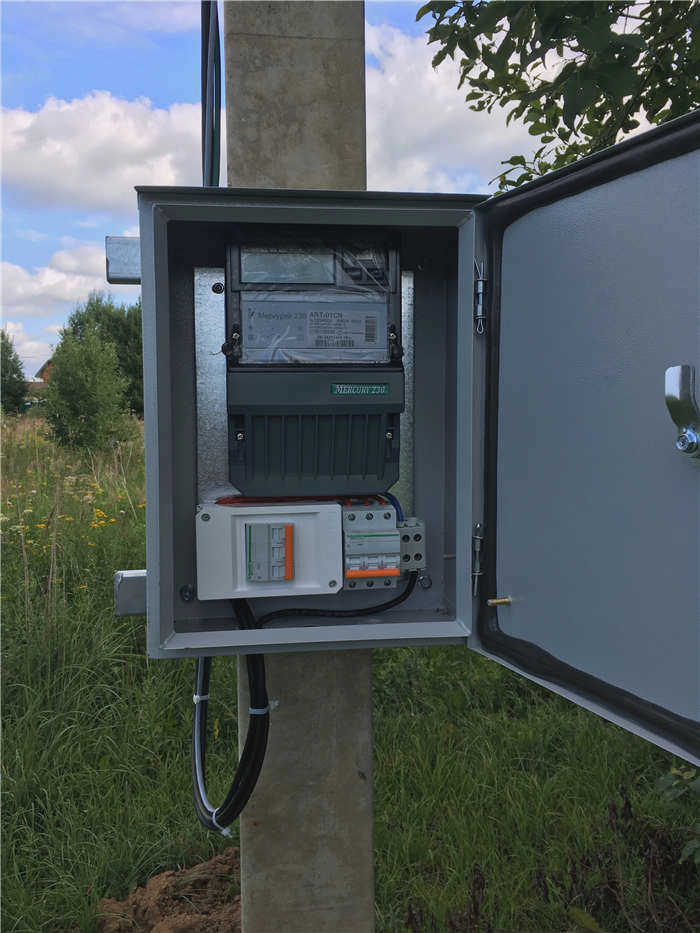

Одной из задач службы электроснабжения является предотвращение хищений и нецелевого использования электроэнергии. Помимо установки системы пломбирования на счетчике электроэнергии, необходимо также опломбировать автоматический выключатель.
Это делается по следующим причинам:
- Для предотвращения несанкционированных подключений. Незарегистрированных потребителей легко подключить к незащищенным клеммам автоматического выключателя. Такая практика распространена в некоммерческих садовых товариществах, где узел учета находится вне контроля егерской станции и нет дежурного электрика.
- Предотвращение хищения электроэнергии. Доступ к клеммной колодке электросчетчика делает возможным хищение электроэнергии. Некоторые типы счетчиков уязвимы, если существует возможность неконтролируемого взаимодействия с контактами защитного устройства.
- Снижение энергопотребления объекта. Благодаря опломбированию автоматического выключателя появляется возможность ограничить потребителя в количестве энергии, потребляемой установкой. Наличие документально подтвержденной пломбы предотвращает замену автоматического выключателя устройством с другим номинальным током или подключение к нему новых электрических нагрузок.
Читайте также:
Правильное подключение трехфазного счетчика – в зависимости от типа счетчика

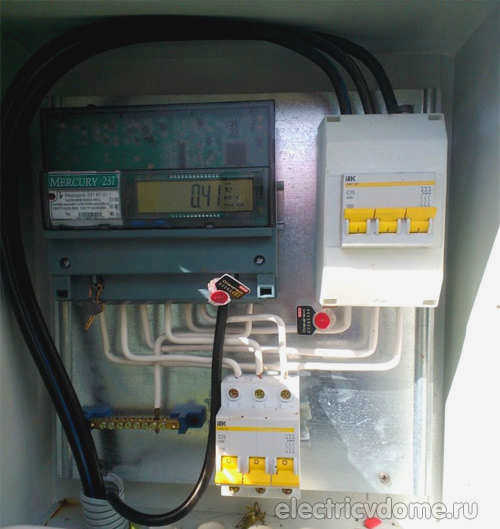

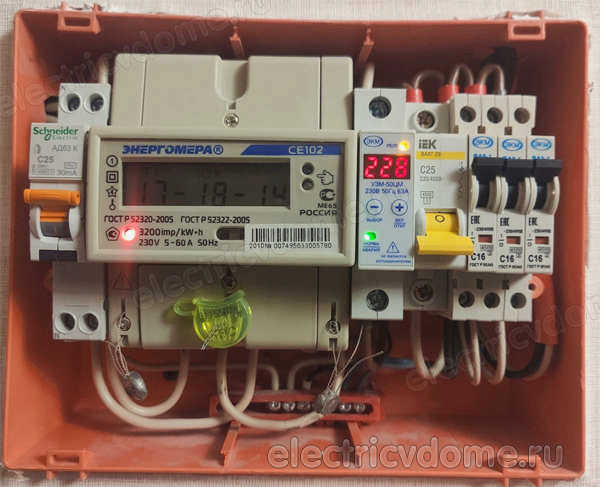

Способы опломбирования автоматических выключателей
Существует 5 распространенных способов опломбирования автоматических выключателей:
Пломба-наклейка. Для защиты контактов автоматического выключателя от несанкционированного вскрытия на лицевой поверхности устанавливаются специальные клейкие пломбы. Их особенность заключается в том, что если их подделать или повредить, то на месте наклейки появится слово "ОТКРЫТО". Восстановить первоначальный вид пломбы невозможно, и последующая проверка поставщиком электроэнергии выявит попытку несанкционированного вмешательства.
Пломбирование всего распределительного устройства. Когда распределительное устройство не оборудовано счетчиком электроэнергии, компания электроснабжения предпочитает опломбировать его дверцу, чтобы предотвратить несанкционированный доступ к корпусу. Наиболее часто используемыми пломбами являются пломбы-наклейки, упомянутые выше.
Пломбирование коробки. Иногда для защиты контура может использоваться один автоматический блок управления газовой горелкой. В этом случае он помещается в пластиковую коробку, которая пломбируется различными видами пломб, включая номерные, силовые, одноразовые, защелкивающиеся и другие. Все коробки имеют на корпусе специальные "ушки" для этой цели.
Пластиковые клеммные заглушки. Относительно новый, но быстро набирающий популярность метод пломбирования вводных выключателей. Заглушка вставляется в паз в корпусе автомата, тем самым закрывая отверстие в головке клеммного винта, который фиксирует провода в клемме автомата. На конце пробки имеется отверстие, через которое проходит стальная проволока, закрепленная пронумерованной пломбой.

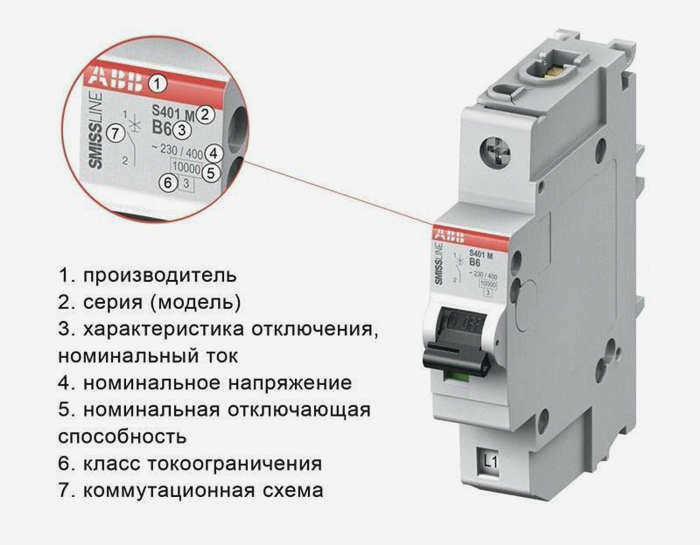

Основные критерии выбора
При выборе устройства защиты ввода, помимо типа сети, к которой подключен объект, важно определить мощность приемников, тип вероятных перегрузок с учетом всех групп потребителей на каждой линии. Нелишним будет почитать отзывы о брендах, оборудование которых соответствует вашему бюджету.
Номинальный ток
Номинальный ток – это максимальное количество тока, при котором проводка будет работать неограниченное время без перегрева. Расчетный номинал определяется путем сложения мощности всех электроприборов, которые вы планируете подключить, и умножения на специальный коэффициент использования. Если в квартире на 60 м² площади приходится всего 10 розеток, коэффициент использования принимается равным единице. Для жилища с не менее чем 20 розетками на те же 60 м² коэффициент использования будет равен 0,8.
Количество полюсов
Количество полюсов должно выбираться в зависимости от фазы сети и системы электропроводки. Однополюсные и двухполюсные выключатели подходят для однофазных цепей, а трехполюсные и четырехполюсные – для трехфазных цепей. Двухполюсные и четырехполюсные устройства могут быть установлены, если существует возможность утечки фазы на землю.
Кривая время-токовой характеристики
Время-токовая характеристика определяет время отключения выключателя с момента возникновения неисправности. Количество ложных срабатываний зависит от правильного выбора автоматического выключателя в соответствии с время-токовой характеристикой. В зависимости от этого параметра сетевые автоматические выключатели, а также выключатели, установленные в распределительном устройстве за счетчиком, делятся на классы B, C и D. Автоматические выключатели класса В срабатывают, если при увеличении нагрузки значение тока превышает номинальное значение тока в 3-5 раз. Автоматические выключатели класса C срабатывают при увеличении номинального тока в 5 – 10 раз. Автоматические выключатели класса D сработают, если ток в цепи увеличится в 20 раз.
Расчет номинала главного автоматического выключателя

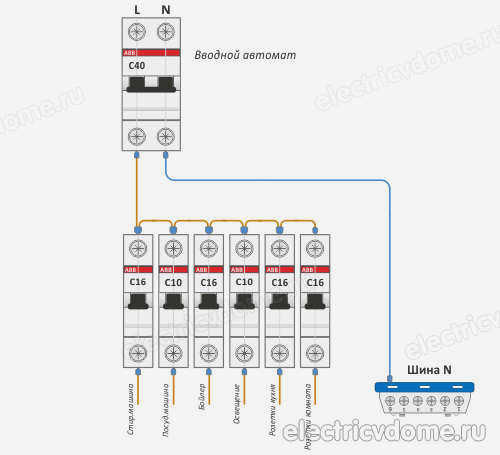

Чтобы защита сработала, номинальный ток главного автоматического выключателя должен быть больше, чем сумма номинальных токов автоматических выключателей, отвечающих за безопасность отдельных линий потребителей. Это означает, что если приборы, которые вы собираетесь использовать, расположены группами, например, 5 A, 5 A, 10 A, то главный автоматический выключатель должен иметь номинальный ток не менее 20 A, чтобы одновременное включение всех приборов не привело к их отключению. Номинальная мощность главного автоматического выключателя, будь то в квартире или отдельном доме, рассчитывается по формуле: In = P/U, где In – это ток, P – сумма мощностей потребителей, умноженная на коэффициент использования, U – напряжение сети.
Важно! Не забывайте, что нагрузка на проводку также должна соответствовать сечению и мощности кабеля.
Соответствующее сечение медного или алюминиевого кабеля можно определить по следующим таблицам, ориентируясь на номинал амперметра сетевого выключателя.
Сечение кабеля, мм
Алюминиевые провода и кабели
