Объем воды в радиаторе – алюминиевом, чугунном, биметаллическом
Существует множество причин для того, чтобы узнать объем воды в радиаторе. Самый простой способ – заглянуть в технические характеристики, руководство пользователя или другую документацию на изделие. Но что делать, если у вас нет такой документации?
В этой статье вы узнаете, сколько литров воды содержится в одной секции радиатора в зависимости от его модели и размера. Мы также расскажем вам, как рассчитать этот показатель для нестандартных моделей.
Содержание статьи Скрыть
Сколько воды помещается в одной секции чугунного радиатора
Чугунные радиаторы различаются по высоте секции, глубине, вместимости и весу. Например, модель MS 140-500 имеет высоту 50 мм и глубину 140 мм. Объем воды в секции чугунного радиатора зависит в основном от его высоты.
Серия MS остается самой популярной. В зависимости от производителя, объем теплоносителя может варьироваться, поэтому разница невелика.
Объем одной секции марки МС (в литрах)
- МС 140-300 – 0,8-1,3
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2
- МС 110-500 – 1-1,4.
Большой популярностью пользуются чугунные смесители серии HM. В обозначении модели указывается количество каналов, высота и глубина секции. Например, модель PM2-100-300 имеет высоту 300 мм, глубину 100 мм, вода циркулирует по двум каналам.
Объем воды в одном канале ЧМ (в литрах)
- ЧМ1-70-300 – 0,66
- HM1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ХМ2-100-500 – 0,95;
- HM3-120-300 – 0,95;
- HM3-120-500 – 1,38.
Наконечник
Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы подстраховаться, их можно использовать, добавив 20-процентный запас прочности.

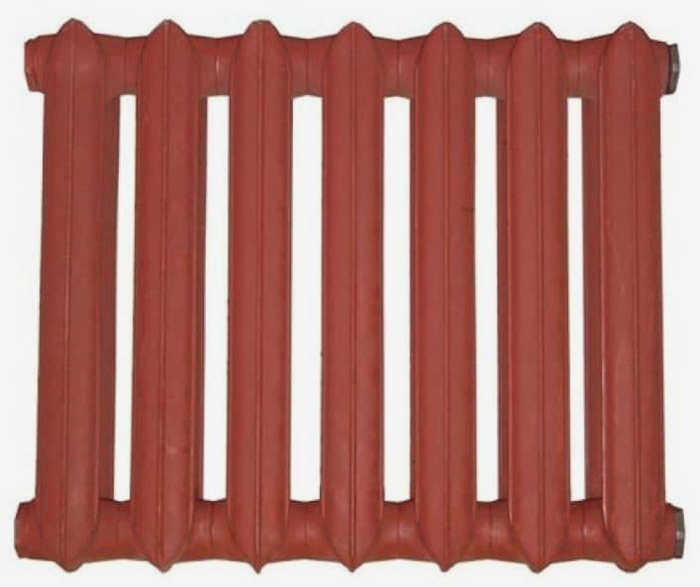

Конструкция и типы чугунных радиаторов
Каждый радиатор, как и строительный набор, состоит из нескольких одинаковых секций. Они отливаются на заводе из серого чугуна. Каналы, по которым течет горячая вода, могут иметь круглую или эллиптическую форму. На этапе сборки секции соединяются с помощью ниппелей, после чего стыки герметизируются. Для этого используются прокладки из термостойкой резины или паронита.
Они могут зависеть от количества каналов в секции:
Чугунные радиаторы могут различаться по ширине (которая зависит от количества секций) и высоте. Ширина радиатора зависит от кубатуры обогреваемого помещения, количества окон в нем и толщины наружных стен. Чем больше секций, тем больше тепла будет отдавать радиатор. Высота может варьироваться от 35 сантиметров до 1,5 метров. Не забудьте обратить внимание на глубину радиатора. От этого зависит, как чугунные радиаторы впишутся в дизайн помещения. Глубина может составлять от 50 до 140 сантиметров и более.
Для установки потребуются специальные прочные кронштейны, которые должны быть надежно закреплены на стене. Тяжелые радиаторы обычно подвешивают под оконным проемом на этих кронштейнах, чтобы радиатор находился на некотором расстоянии от стены. Однако сейчас появились новые напольные модели, которые поставляются с ножками.
Положительные особенности чугунных радиаторов
Для них подходит любой теплоноситель
Если техническая горячая вода поступает в радиатор из котельной, то ее качество не улучшается. Однако оно и изначально было не идеальным, а затем, следуя по трубопроводу, забирает с собой значительное количество примесей. Таким образом, в наши квартиры поступает жидкость, достаточно агрессивная в химическом отношении. Эта очень агрессивная вода (точнее, в ней много щелочи) также содержит множество мелких песчинок, выполняющих роль абразивов.
И она начинает активно разъедать, например, стальные батареи. И песчинки скребут их тонкие стенки, как наждачная бумага. Но чугуну на все это наплевать – ведь он химически пассивен, и стенки радиаторов из этого металла очень толстые. И летом, когда вода сливается из системы, чугунный радиатор не ржавеет изнутри.
Максимальное рабочее давление
Рабочее давление чугунных радиаторов колеблется от 9 атмосфер и выше в зависимости от производителя и модели. Они хорошо выдерживают гидроудары и поэтому часто используются в системах централизованного отопления.
Долговечность
Если время от времени промывать чугунные радиаторы и по мере необходимости заменять уплотнения, они с благодарностью ответят на такую заботу. Они могут прослужить пятьдесят лет и надежно обогревать помещения. Кстати, в Санкт-Петербурге до сих пор живы ретро-смесители из чугуна, отлитые на первых заводах. Ведь прошло уже больше века.
Низкая цена
Если сравнить цену чугунных смесителей со стоимостью биметаллических изделий, вошедших в моду в последнее время, чугун окажется гораздо более бюджетным. А если вы будете покупать радиаторы не для одной комнаты, а для нескольких, то экономия будет очень и очень внушительной.
Размеры и вес чугунных радиаторов отопления
Параметры чугунных радиаторов, на примере отечественного изделия МС-140, следующие:
- высота – 59 см;
- ширина секций – 9,3 сантиметра; и
- глубина секций – 14 сантиметров;
- вместимость секции: 1,4 литра
- вес – 7 кг;
- мощность секции – 160 ватт.
От владельцев недвижимости можно услышать жалобы на то, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но хорошо то, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов должны быть рассчитаны правильно.
Поскольку объем теплоносителя в таком радиаторе составляет всего 14 литров, при получении тепловой энергии от котла автономной системы отопления вам придется платить за дополнительные киловатты электроэнергии или кубометры газа.
Срок службы чугунных радиаторов
По таким показателям, как долговечность и чувствительность к температуре и качеству теплоносителя, чугунные радиаторы опережают другие виды батарей. Это вполне объяснимо: чугун характеризуется устойчивостью к истиранию и тем, что он не вступает в химическую реакцию с материалами труб отопления и компонентов котла.
Размеры каналов, проходящих через чугунные радиаторы, достаточны для того, чтобы обеспечить минимальное засорение оборудования. В результате они не требуют проведения каких-либо работ по очистке. По мнению экспертов, современные чугунные радиаторы могут прослужить от 30 до 40 лет. Однако основным недостатком этого продукта является его плохая устойчивость к гидравлическим ударам.
Преимущества правильного определения размеров
При установке радиаторов и трубопроводов многие полагаются на рекомендации друзей и собственный опыт. Однако в действительности лучше не пренебрегать работой инженеров-проектировщиков. Последние учитывают не только мощность котельной, но и вес остального оборудования после запуска теплоносителя в работу.
С помощью предварительных расчетов можно избежать следующих проблем:
- Чрезмерный расход топлива;
- Неравномерный прогрев помещений;
- аварийных ситуаций, таких как протечки на радиаторах или соединениях труб.

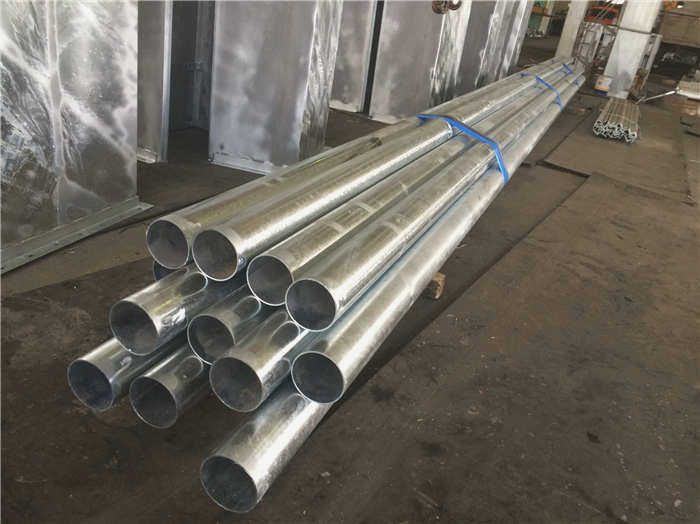

Следует обратить внимание на выбор оцинкованных труб. Нельзя использовать антифриз с оцинкованными трубами, так как его компоненты сильно разрушают такие поверхности.
Система отопления с оцинкованными трубами заполняется водой.
Зависимость объема от материала и размера радиатора
Алюминиевые и медные радиаторы имеют самую высокую теплоотдачу. Чугунные радиаторы имеют более низкий коэффициент мощности, но этот недостаток компенсируется длительным сохранением тепла.
Производительность и эффективность также зависят от следующих факторов
- Установка кранов Меевского на каждом смесителе необходима для выпуска скопившегося воздуха;
- Радиаторы должны быть установлены горизонтально;
- Оптимальное расстояние между радиаторами и полом – 70-120 мм, а между подоконником – от 80 мм.
Размер внутреннего пространства можно определить из технической документации, где указаны данные для различных труб и радиаторов. Также можно наполнить и опорожнить емкость для измерения объема. Также определяется общий вес необходимого теплоносителя.
Определение объема по документам
Исходные значения можно найти в технических паспортах на радиаторы. Вы также можете использовать таблицы, специально разработанные производителями. Они дают конкретное значение, указывающее на количество жидкости, которое необходимо залить на метр.
На видео показано, как определить объем в зависимости от количества секций
Основным параметром является межосевое расстояние, которое является общим для коллекторов. На рынке представлено множество моделей со стандартным расстоянием между секциями, которое обычно составляет 300 или 500 мм.
Чтобы рассчитать правильный объем заполнения, выполните следующие действия:
- Определите общую длину всех радиаторов. Если выбраны биметаллические или дюраль-алюминиевые радиаторы, определите количество секций. Важно выбрать приборы с гладкими стенками, чтобы избежать гидроударов.
- Рассчитайте количество заливаемой жидкости с учетом количества погонных метров. Определите межосевое расстояние, используя таблицу с указанием необходимого объема воды. Для секционных моделей учитывается мощность одной секции.
- Полученные значения перемножаются. Только после этого можно получить необходимые параметры.
