Расчет теплопотерь труб
Онлайн-калькулятор теплопотерь труб – расчет теплопотерь в изолированных трубах по формулам.
Все калькуляторы
Вы также можете рассчитать
- Дополнительные расчеты
- Рассчитать
- Сохранить
- Помощь
- материалы
- Виджет сайта
- Комментарии
Запуск приложения
Выберите способ сохранения
Скачать PDF
Загрузить расчеты с выбранными параметрами в формате PDF – чертежи + данные.
Поделиться
Поделитесь ссылкой на расчет в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Скачайте ссылку на расчет с параметрами, отсканировав QR-код.
Доступно на сайте
Разместите этот калькулятор на своем сайте БЕСПЛАТНО
Тепловые потери в трубопроводе – это общая потеря тепловой энергии, которая происходит во время транспортировки теплоносителя от источника до конечного потребителя. С помощью нашего калькулятора можно рассчитать теплопотери трубопроводов диаметром до 2 метров с изоляцией. Теоретическая основа алгоритма, формулы расчета и значения коэффициентов приведены ниже.
Рекомендуется брать температуру самой холодной пятидневки согласно СП 131.13330.2018 "Строительная климатология". Полученные значения теплопотерь труб относятся к 1-часовому периоду.
Чтобы получить рассчитанное значение, нажмите кнопку "Рассчитать».
Как рассчитать теплопотери в соответствии с СП 41-103-2000?
- Rс сайта – это линейное термическое сопротивление изоляционного слоя, м °C/Вт;
- Rн – линейное термическое сопротивление наружной поверхности стенки изолируемого объекта, м °C/Вт;
- Tв – – это температура жидкости в трубе, °C;
- Tн – это температура окружающей среды, °C;
- dв – диаметр трубопровода без теплоизоляции, м;
- dн – диаметр трубопровода с тепловой изоляцией, м;
- K – коэффициент дополнительных потерь, учитывающий потери тепла через теплопроводящие включения в теплоизоляционных конструкциях из-за наличия креплений и опор;
- λ – коэффициент теплопроводности изоляции, Вт/м °C;
- L – длина трубы, м;
- π – константа (~3,14).
Согласно СП 41-103-2000, для расчета теплопотерь изолированных труб диаметром менее 2 метров используется следующая формула. 2 (№ 17 в СП). В этой формуле неизвестным является значение Rzкоторое определяется по формуле 1 (№ 6 в SP). Если объединить эти два выражения в одно, то можно получить следующую формулу 3 для расчета теплопотерь изолированных труб.

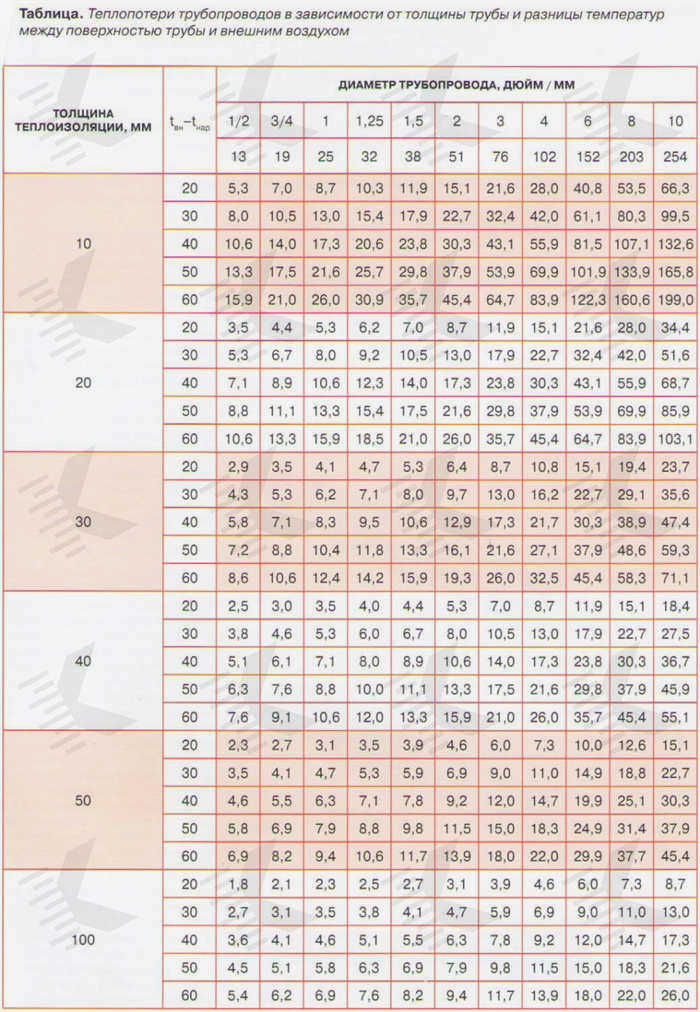

Остальные переменные и коэффициенты являются табличными значениями и указаны в приложении к СП. Эти таблицы также можно увидеть ниже.

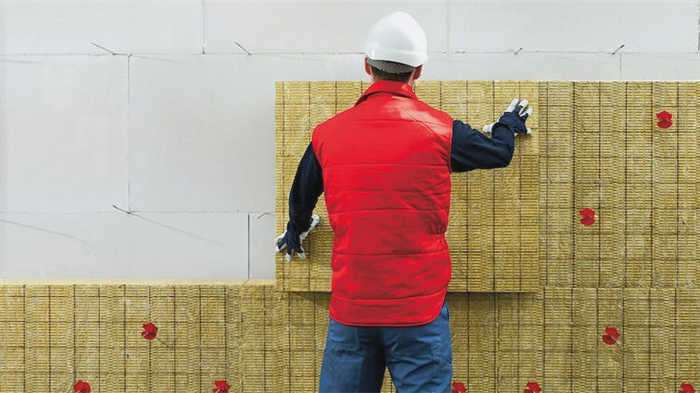

Тепловой калькулятор
Ваш помощник для расчета необходимой толщины изоляции в жилых и общественных зданиях
Калькулятор звукоизоляции
Ваш помощник для расчета необходимой толщины изоляции

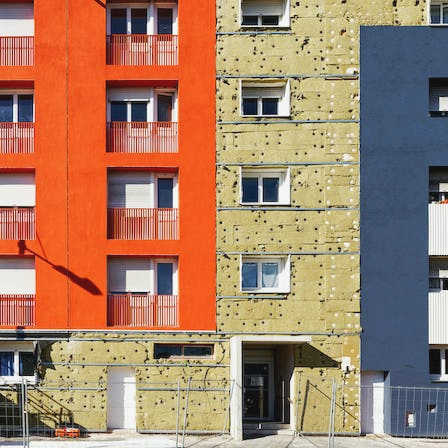

Расчет системы штукатурного фасада ROCKFACADE
Быстрый и точный расчет всех необходимых компонентов
Конфигуратор цвета для штукатурных фасадов
Быстрый и простой выбор цветовой гаммы в зависимости от типа здания
Калькулятор теплоизоляции плоской кровли ROCKROOF
Быстрый и точный расчет всех необходимых компонентов

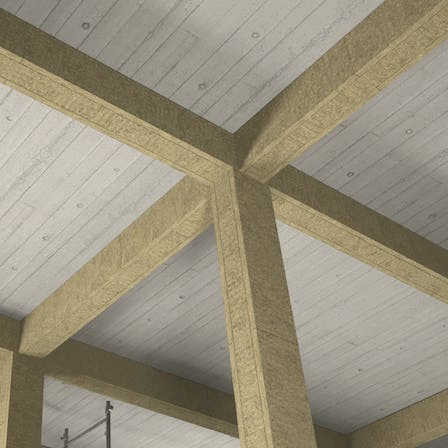

Калькулятор огнезащиты CONLIT для стальных конструкций
Расчет необходимой толщины и количества панелей CONLIT SL 150 для достижения требуемой огнестойкости несущей стальной конструкции
Онлайн-калькулятор технической изоляции
Рассчитано с использованием 7 методов
Оффлайн-калькулятор технической изоляции
Программное обеспечение для автоматизации расчетов толщины изоляции для оборудования и трубопроводов.
Калькулятор расчета комплекта акустической изоляции
Программа учитывает множество факторов и предлагает расчеты для стен и потолков, а также демонстрирует акустический эффект установленной конструкции.
Техническая документация
Скачать из
Листы, каталоги и отчеты
Каталоги продукции, строительные чертежи, ежегодные финансовые и экологические отчеты, инструкции по монтажу, брошюры, журналы.
Дополнительная информация
Скачать
Сертификаты и декларации
На российскую и импортную продукцию, компоненты систем.
Подробнее
Скачать
Сборочные чертежи и BIM-каталоги
Все документы, необходимые для AutoCad и Revit
Читать далее
Скачать
Паспорта и технические паспорта
В данном разделе представлены технические паспорта и спецификации с описанием российской и импортной продукции, а также компонентов системы.
Дополнительная информация о
Онлайн-калькулятор для расчета необходимой теплоизоляции трубопроводов
В нашей огромной стране трубопроводный транспорт является наиболее эффективным способом транспортировки жидкостей. Диаметр труб достигает трех метров, что позволяет транспортировать большие объемы продукции. Естественно, такие трубопроводы требуют определенной степени защиты от различных факторов:
- коррозия всех видов
- проникновение мороза
- физического воздействия природных явлений;
- от вмешательства посторонних лиц.
Все сети, включая газо- и нефтепроводы, не говоря уже о водопроводных системах, должны быть изолированы в температурном диапазоне -45 + 60 градусов. Массовое применение такой технологической операции требует тщательного расчета потребности в материалах для покрытия поверхности труб, чтобы удержать затраты на оптимальном уровне, необходимо рассчитать теплоизоляцию труб, используя различные калькуляторы.
Изоляционные материалы
Спектр материалов, используемых для изоляции, очень широк. Они различаются как по способу нанесения на поверхности, так и по толщине изоляционного слоя. Специфика применения каждого типа учитывается калькуляторами для изоляции труб. Актуальным остается использование различных материалов на основе битума с дополнительными армирующими изделиями, такими как стекловолокно или стеклохолст.
Полимерно-битумные составы более экономичны и долговечны. Они обеспечивают быстрый монтаж, а качество покрытия получается долговечным и эффективным. Этот материал, называемый ППУ, надежен и долговечен, что делает его пригодным как для воздуховодных, так и для бесканальных установок. Используется также жидкий пенополиуретан, наносимый на поверхность при монтаже, и другие материалы:
- полиэтилен в качестве многослойного покрытия, используемый в промышленных условиях для гидроизоляции;
- стекловата различной толщины, эффективный изоляционный материал благодаря своей низкой стоимости и достаточной прочности;
- для сетей централизованного теплоснабжения эффективно использовать минеральную вату толщиной, рассчитанной на изоляцию труб различного диаметра.
Монтаж изоляции
Расчет количества изоляции во многом зависит от того, как она используется. Это зависит от того, на какой слой изоляции она наносится – внутренний или внешний. Вы можете сделать это самостоятельно или воспользоваться калькулятором изоляции труб. Покрытие на внешней поверхности наносится на трубопроводы горячей воды при высоких температурах для защиты от коррозии. Расчет в этом методе сводится к определению площади наружной поверхности водопровода для определения потребности в изоляции на погонный метр трубы.
Внутренняя изоляция используется в водопроводных трубах. Ее основное назначение – защита металла от коррозии. Он наносится в виде специальных лаков или цементно-песчаного состава толщиной в несколько мм. Выбор материала зависит от способа прокладки трубы, то есть канальной или бесканальной. В первом случае на дно траншеи укладываются бетонные желоба. Полученные желоба закрываются бетонными крышками, после чего канал заполняется ранее вынутым грунтом.
