Помимо этого, в обозначениях колец присутствуют и числовые обозначения.
Лучшим примером является расчет объема железобетонного кольца длиной 1,5 м.
Введите размеры одного внутреннего кольца и нажмите кнопку рассчитать. Стандартными размерами являются 1 м, 1,5 м и 2 м; для простоты вы можете перевести эти значения в см и тогда для KC 10-9, KC 15-9 и KC 20-9 будут значения 100 см, 150 см и 200 см соответственно.
Количество на комплект
Актуальные цены по НСО на 2023 год. Заказ по телефону
Нажмите для расчета
| d= |
| h= |
Введите количество и получите общий рабочий объем септика или выгребной ямы.
Объем одного железобетонного кольца (м 3 ):
Общий объем септика или выгребной ямы: (м 3 ):
Пожалуйста, оцените калькулятор после использования
Вычислить объем железобетонных колец и других цилиндров очень просто. Ознакомьтесь с несколькими советами, и вы даже сможете рассчитывать объем септиков и выгребных ям одним нажатием кнопки. Хоть каждую камеру железобетонных колец отдельно. В меню пункт за пунктом со всеми подробными характеристиками. Мы также рассчитали 11 базовых комплектов емкостей, ознакомиться можно здесь Компактный калькулятор инструкция №1 – рассчитывает только полезный объем, толщина стенок цилиндра не учитывается. Площадь поверхности можно рассчитать в калькуляторе №2, другими словами, значения приведены для КС 15-9 с диаметром 1700, калькулятор рассчитывает внутренний объем. Шаблон устроен по такому принципу, нажмите на расчет и получите значение для одного кольца и 3 штук за раз.
Введите основные размеры в соответствующие поля. Обратите внимание на выбор единицы измерения M или CM. Если данные в таблице и ваши личные расчеты не совпадают, пожалуйста, сообщите нам по электронной почте или по телефону 8-952-905-00-13 (Telegram, Whats App).
Десятичные числа могут отличаться, чтобы мы могли обновить наши калькуляторы. Заранее спасибо. Вы можете ввести пользовательскую высоту для любого цилиндрического изделия. Простой пример. Если при выборе M ввести d= 1,5, h=0,9 и quantity=3, то вы получите объем 1,5-метрового кольца и рабочий объем септика, состоящего из 3 элементов. Более удобная версия для визуализации в конструкторе вместо калькулятора.
Примечания по использованию инструмента
Значения по умолчанию относятся к бетонному кольцу KC 15-9 (Площадь: S = 4,2411492 м2) Площадь измеряется в квадратных метрах для внешних работ. Например, грунтовка и последующая герметизация колодца или внутренняя облицовка по желанию заказчика. Это необходимо для того, чтобы заранее рассчитать стоимость приобретения расходных материалов. Не следует путать с площадью, которая также используется для расчета объема. В случае с колодцами эта величина не имеет значения. Для измерения боковой площади железобетонных колец существует отдельный калькулятор.
Существует две формулы для расчета объема железобетонного кольца, одна из них V = π R2 h, а другая V = So h, которую использует наш калькулятор. Мы выбрали эту формулу, потому что не нужно дополнительно делить на 2, чтобы получить единичный радиус, и вычисления в целом проще. Обе формулы были доказаны умными математиками и показывают одинаковые результаты. В простой формуле H – это высота в сантиметрах R в данном случае половина диаметра кольца в см. Например, чтобы вычислить объем КС 10-9, нужно взять высоту = 90 см и R = 45 (половина внутреннего диаметра). Калькулятор удобнее, потому что не нужно вычислять радиус.

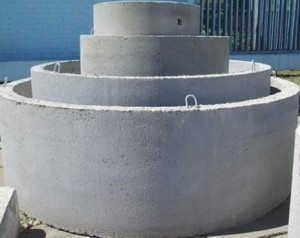

Какие бывают типы колец. Типы и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, используемые для прокладки коммуникаций, заглубленных ниже уровня земли. В зависимости от типа конструкции используются следующие виды колец:
- Канализационные кольца и водозаборные кольца.
- Изделия для прокладки подземных кабельных сетей.
- Коллекторы.
- Газовые и водопроводные трубы.
Кроме того, на рынке представлены такие разновидности, как:
- Кольца с плоскими и сцепляющимися концами.
- Ремонтные кольца.
- Заправочные кольца.
- Кронштейны.
Независимо от типа и назначения, изделия изготавливаются из тяжелого бетона, класс 200-500Производится армирование.

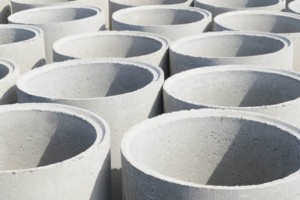

Технология производства
Круги колодцев изготавливаются из жесткого бетона, который заливается в опалубку. Армирование производится стальной проволокой диаметром 8-12 мм. На противоположных концах конструкции устанавливаются два вертикальных бруса, которые выполняют роль ручек для подъема кольца.
Опалубка уплотняется с помощью вибрации для предотвращения образования пустот. Опалубка снимается на следующий день после заливки бетона. Затем готовые изделия хранятся на открытых площадках. Усилие освобождения кольца (50% от заданного) набирается примерно через 7 дней.. Полная прочность бетона достигается через 28 дней.
Преимущества и недостатки железобетонных колец
Преимуществами являются:
- высокое качество;
- длительный срок службы: от 50 до 100 лет;
- нейтральность ко всем средам, устойчивость к химическим веществам, кислотам, щелочам;
- широкий диапазон размеров, разнообразие деталей, объединенных общим стандартом;
- высокая скорость строительства: строительство септика или колодца обычно занимает 1-2 дня;
- жесткость конструкции, устойчивость к подвижкам грунта;
- универсальность, идеальные размеры для колодцев любого назначения;
- механическая прочность: устойчивость к давлению земли и воды.
В то же время колодезные кольца просты в уходе, не требуют условий эксплуатации, выдерживают несколько сотен циклов замораживания-оттаивания и не всплывают во время паводков. Бетон не наносит вреда окружающей среде и может использоваться во всех климатических зонах.
Однако железобетонные изделия не лишены существенных недостатков:
- большие размеры и вес;
- Для строительства требуется помощь других людей, а для крупных объектов необходимо специальное оборудование;
- необходимость дополнительной гидроизоляции, иначе колодец или септик будет протекать в воду или из воды.
Из-за таких особенностей выполнить монтаж септика своими руками становится невозможным, поэтому стоимость установки конструкции резко возрастает.
Читайте также:
- Установка септика в частном доме или на даче
- Септик своими руками: как сделать правильно
- Бетонный септик: конструкция, принцип работы

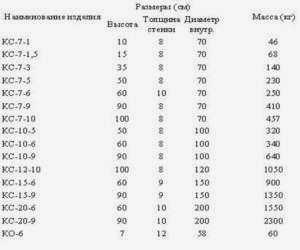

Маркировка железобетонных изделий
Все изделия имеют маркировку по ГОСТу, состоящую из букв, обозначающих их тип и назначение, и цифр, указывающих на размер скважинного кольца.
Буквенная маркировка означает следующее:
- КЛК – для ливневых и дренажных каналов;
- КСВ – стеновые;
- КРГ – изделия для водо- и газопроводов;
- KO – опорные модели;
- KFK – фекальные канализационные системы, для дренажных систем, коллекторов;
- ПП – плита перекрытия;
- ПП – плита перекрытия; ПД – плита днища.
Помимо основных обязательных обозначений, производитель может указать дополнительные характеристики, например, степень проницаемости бетона: Н – нормальная, П – пониженная, О – особо низкая.
Далее идет цифровое обозначение, указывающее размер в дециметрах. Первая цифра – это диаметр (внутренний диаметр), а вторая – высота кольца. Чтобы перевести значения в сантиметры, прибавьте 0 к указанным цифрам, т.е. умножьте на 10.
Пример расшифровки: Маркировка КС-10-6 будет означать, что перед покупателем находится стеновое кольцо (используется для строительства колодезных шахт) диаметром 1 метр (100 см) и высотой 60 см.
Стандартная высота 90 см может быть не указана в маркировке, в этом случае надпись на кольце будет выглядеть просто как KS-10.

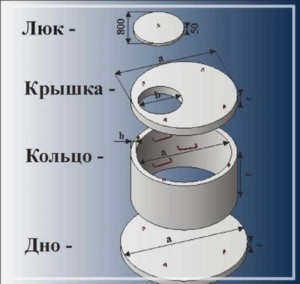

Монтажные компоненты
Помимо колец, для септика необходимы различные дополнительные компоненты:
- дополнительные кольца для поднятия колодца на нужный уровень, размер кольца может быть практически любым, высотой от 10 см;
- перфорированные для поддержки полей фильтрации;
- железобетонные крышки;
- плиты днища или "стеклобоя", чтобы сделать конструкцию водонепроницаемой;
- плиты перекрытия.
Использование дополнительных бетонных элементов позволит максимально повысить водонепроницаемость септика, сделать его эксплуатацию максимально удобной, обеспечить завершенность всей конструкции и продлить срок службы системы. Кроме того, дополнительные элементы могут сделать конструкцию более герметичной, предотвратив замерзание труб.
Как рассчитать объем септика и количество колец
Чтобы рассчитать, сколько изделий понадобится для конструкции, необходимо определить, какой объем сточных вод должен будет перерабатывать септик. Для этого используется следующая формула:
Количество человек (постоянно проживающих) * 200 л (расход на одного человека в сутки) * 3 (именно столько дней требуется для полной переработки сточных вод).
Например, стандартной семье из четырех человек потребуется септик емкостью 2400 л: 4*200*3=2400. В кубическом выражении – 2,4 м3.
Затем рассчитайте, сколько колец потребуется. Для этого разделите общий объем септика на объем бетонного кольца. Например, объем КС-10-9 составляет 0,71 кубического метра. Тогда семье понадобится септик из 4 колец: 2,4/0,71 = 3,38 кубических метров.
Округление всегда производится в большую сторону, так как объем может быть больше, чем требуется по стандарту, но не меньше. Кроме того, это создает резерв на случай приезда гостей и повышенного расхода воды.
Точный объем (вместимость) изделий следует уточнять у производителя или с помощью специального калькулятора, так как параметры могут незначительно отличаться.
После того как определено, сколько колец необходимо, семья может решить, какая септическая система ей нужна: 1-камерная, 2-камерная или 3-камерная. Обычно для небольшого количества жителей используется 2-камерная система, так как она обеспечивает достаточное качество очистки, не переплачивая за дополнительный объем. Это повлияет на цену системы.
