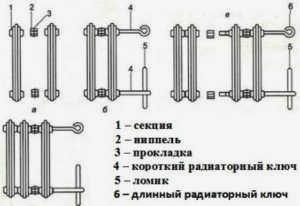

Если прибор засорен или протекает, их довольно легко отремонтировать. Если радиатор засорился, это может быть связано со свойствами охлаждающей жидкости, которая имеет высокое содержание Ca и Mg. В результате отложений на внутренней стенке прибора она становится зажатой, что приводит к снижению скорости нагрева и нормальной теплоотдачи. Протечки в чугунном радиаторе могут возникать из-за износа уплотнений между секциями. Все описанные выше проблемы лучше всего устранять во время летнего профилактического простоя.
Объем воды в радиаторе – алюминиевом, чугунном, биметаллическом
Существует множество причин, по которым полезно знать объем воды в радиаторе. Самый простой способ – заглянуть в спецификацию, руководство или другую документацию на изделие. Но что делать, если ее там нет?
В этой статье вы узнаете, сколько литров воды помещается в одной секции радиатора в зависимости от модели и размера. Мы также подскажем, как рассчитать этот показатель для нестандартных моделей.
Содержание статьи Скрыть

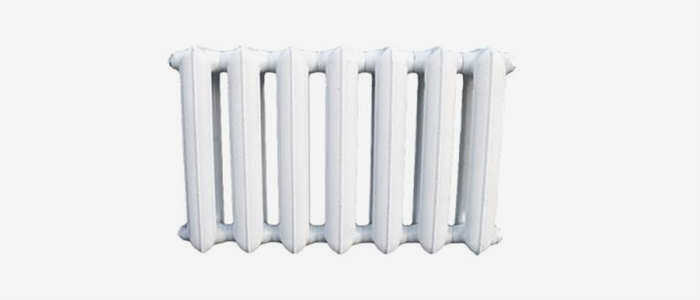

Сколько воды помещается в одной секции чугунного радиатора
Чугунные радиаторы различаются по высоте секции, глубине, мощности и весу. Например, модель MS 140-500 имеет высоту 50 мм и глубину 140 мм. Объем воды в секции чугунного радиатора зависит в основном от высоты радиатора.
Серия MS остается самой популярной. В зависимости от производителя объем теплоносителя может варьироваться, поэтому разница невелика.
Объем одной секции марки МС (в литрах)
- МС 140-300 – 0,8-1,3;
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2
- МС 110-500 – 1-1,4.
Большой популярностью пользуются чугунные смесители серии HM. В обозначении модели указывается количество каналов, высота и глубина секции. Например, ChM2-100-300 имеет высоту 300 мм, глубину 100 мм и циркулирует воду по двум каналам.
Объем воды в одной секции ЧМ (в литрах)
- HM1-70-300 – 0,66;
- HM1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ХМ2-100-500 – 0,95;
- HM3-120-300 – 0,95;
- HM3-120-500 – 1,38.
Наконечник
Приведенные ниже цифры соотносятся с характеристиками других производителей. Чтобы не рисковать, их можно использовать, добавив 20% запаса прочности.
Характеристики чугунных радиаторов
Прежде чем приобрести конкретный чугунный радиатор, важно рассмотреть его технические характеристики, которые будут соответствовать особенностям системы отопления.
Вес 1 секции стандартного чугунного радиатора составляет 7,5 килограмма.
Следовательно, вес чугунного радиатора, состоящего из 2 секций, составит 15 кг:
2 секции – 15 кг.
Для 3 секций – 22,5 кг.
4 секции – 30 кг.
5 секций – 37,5 кг.
6 секций – 45 кг.
7 секций будет весить 52,5 кг.
8 секций будут весить 60 кг.
9 секций будут весить 67,5 кг.
10 секций будут весить 75 килограммов.
11 секций будут весить 82,5 килограмма.
12 секций будут весить 90 килограммов.
13 секция будет весить 97,5 кг.
14 секций будут весить 105 килограммов.

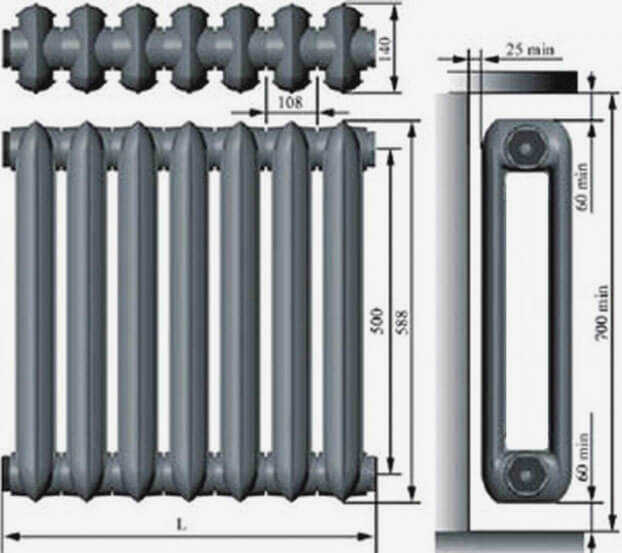

Размер секций чугунного радиатора
Высота каждой секции чугунного радиатора составляет 59 сантиметров (590 мм).
Размер 1 секции стандартного чугунного радиатора составляет 59 сантиметров в высоту и 10,8 сантиметров в ширину.
Таким образом, длина чугунного радиатора, состоящего из:
2 секций – 21,6 см.
3 секции – 32,4 см
4 секции – 43,2 см
5 секций будет 54 см
6 секций будет 64,8 см.
7 секций будет 75,6 см.
8 секций – 86,4 см.
9 секций будет 97,2 см.
10 секций будет 108 см.
11 секции – 118,8 см.
12 секции – 129,6 см.
13 секции – 140,4 см.
14 секции имеют длину 151,2 см.
Технические данные секций чугунных радиаторов
Чугунные радиаторы нового поколения имеют существенные преимущества не только перед моделями советского времени, но и перед аналогами из других металлов.
- Во-первых, полностью изменился их внешний вид. Красивая ровная поверхность секций не только придает им стильный вид, но и обеспечивает более высокий уровень теплоотдачи и более быстрый нагрев. Длительный период "предварительного нагрева", когда батареям требовалось несколько часов, чтобы прогреться, остался в прошлом.
- Во-вторых, на рынке появились так называемые "евромодели", которые имеют гарантийный срок 50 лет и не требуют ремонта в течение всего срока службы. Если учесть, сколько стоят чугунные радиаторы для квартиры, то можно сказать, что их эксплуатация практически ничего не стоит.
- В-третьих, рабочее давление новых батарей возросло до 10-12 атмосфер, хотя некоторые производители указывают в паспорте своей продукции 18 атмосфер. Конечно, этим цифрам можно доверять, но устанавливать эти изделия в высоких зданиях не рекомендуется.
- Если рассмотреть, как выглядит чугунный радиатор в разрезе, то можно увидеть и ширину его каналов, и то, что металл внутри прошел специальную антикоррозийную обработку. Это обеспечивает стабильную работу изделия без образования коррозии на его стенках (важно знать, как правильно промывать чугунные радиаторы).
- Новые чугунные радиаторы могут работать не только с водой, но и с другими видами теплоносителя.
- Сегодня мало кто знает, сколько литров содержится в одной секции чугунного радиатора. В старых моделях объем секции чугунного радиатора составлял 1,5 литра, что, учитывая вес самого металла, делало конструкцию еще тяжелее. В современных моделях объем теплоносителя составляет 0,8 литра, что делает прибор намного легче и увеличивает скорость нагрева.
- Еще один важный параметр, который раньше был существенным недостатком, – это вес секции чугунной батареи. Действительно, модели прошлых лет весили 7,1-8 кг, поэтому, когда для помещения требовался прибор с 12 секциями, его вес составлял 80-96 кг. Два человека не могли поднять такую конструкцию, поэтому установка чугунных радиаторов осуществлялась строительными бригадами. Секции современных чугунных радиаторов весят 3,5-4 кг, что в корне меняет ситуацию. Например, чугунный радиатор, состоящий из 10 секций, "весит" до 40 кг, который может поднять один или два человека. Это означает, что новые конструкции можно переделывать своими руками, экономя деньги на привлечении специалистов.
- Толщина стенок чугунного радиатора нового поколения 5 мм легко выдерживает давление сетевого контура.
Чугунные конструкции различных производителей

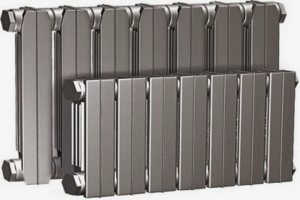

Новые чугунные радиаторы (вы можете видеть это на фотографиях) имеют плоскую переднюю часть, которая мало чем отличается от их алюминиевых или биметаллических аналогов (узнайте, как заменить чугунные радиаторы на биметаллические или алюминиевые. Мы также провели сравнение чугунных радиаторов).
Они даже внешне похожи на своих "конкурентов", но сегодня на рынке представлено несколько типов чугунных радиаторов, каждый из которых имеет свою индивидуальность.
Если вы решили выбрать этот тип отопления, важно знать, как правильно установить чугунные радиаторы.
Раньше в различных республиках Советского Союза было много заводов по производству чугунных радиаторов. В настоящее время они закрыты или перепрофилированы, поскольку более "продвинутые" виды металла в цене.

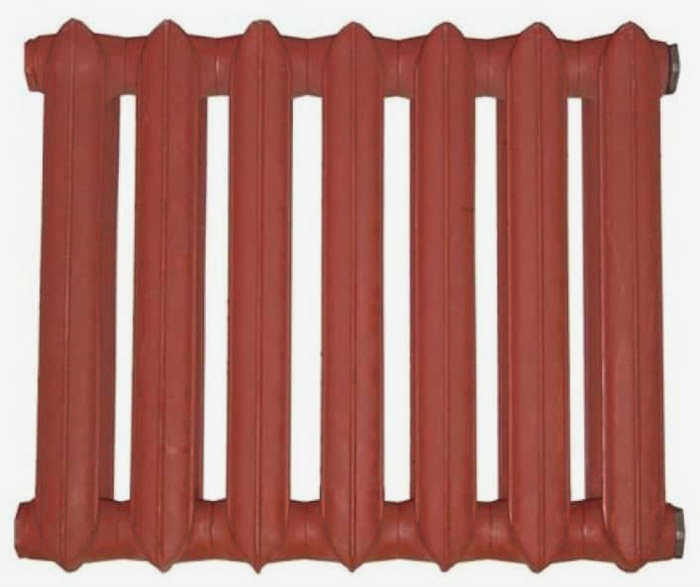

Из старых моделей на рынке отопительного оборудования до сих пор можно встретить МС-140, который в былые времена был самым популярным и надежным. Нечасто, но и в наши дни этот тип радиаторов устанавливают в некоторых государственных учреждениях, зная об их очень длительной гарантии качества. Однако, если случилась поломка, важно знать, как ремонтировать чугунные радиаторы.
Из современных моделей можно отметить:
- Продукция завода "Сантехлит". Размеры чугунных радиаторов этой фирмы варьируются от самых маленьких секций, подходящих для установки под окнами с узкими пластиковыми подоконниками, до полноценных классических образцов.
- Если интерьер требует наличия радиатора с плоской поверхностью, то продукция Чебоксарского завода – хорошая альтернатива. Они выпускают модели с количеством каналов от одного до трех.
- Большой популярностью пользуются изделия китайских производителей, таких как Konner. В целом их зарубежные аналоги имеют более качественную и гладкую внутреннюю поверхность, что позволяет теплоносителю беспрепятственно проходить через прибор. Этот небольшой нюанс помогает увеличить срок службы изделия и уменьшить количество грязи внутри.
- Не менее известны европейские производители, такие как чешская компания Viadrus, турецкая компания Demir Döküm и испанская компания Roca, которые выпускают несколько видов чугунных радиаторов, от классических секций до ретро или высоких моделей.
Почему важен объем
Рассчитать, сколько литров помещается в одну секцию алюминиевого радиатора, важно по нескольким причинам:
- Когда прибор устанавливается на настенные опоры, важно учитывать не только его вес, но и теплоноситель внутри. Сколько весит вода, легко рассчитать, обратившись к паспорту изделия. Если там указано, что объем, например, секции алюминиевого радиатора 500 калибра составляет 0,27 литра, то она вмещает 270 мл воды.
- Зная объем радиатора, вы сможете выбрать правильную мощность котла. Это особенно важно, если теплоносителем является антифриз. Из-за своей довольно высокой вязкости он требует хорошего "толкателя", иначе медленное движение теплоносителя по системе сделает его неэффективным.
- Выбор расширительного бачка, на котором многие потребители экономят при установке алюминиевых батарей, также зависит от количества теплоносителя в системе отопления. Он принимает на себя любые перепады давления, чем "спасает жизнь" и радиатору, и трубам. При нагревании вода увеличивается в объеме на 4%, и если для этого нет дополнительного места, то нарушение целостности системы – лишь вопрос времени.
- Объем радиатора иногда определяет, как теплоноситель проходит по сети. Например, радиаторы большого объема хорошо подходят для естественной циркуляции.
Учитывая, как много факторов влияет на мощность радиаторов, этот параметр необходимо учитывать при выборе алюминиевых изделий.
Принимая решение об установке алюминиевых радиаторов, полезно знать следующее:
Расчет объема алюминиевого радиатора
Объем радиатора можно определить двумя способами:

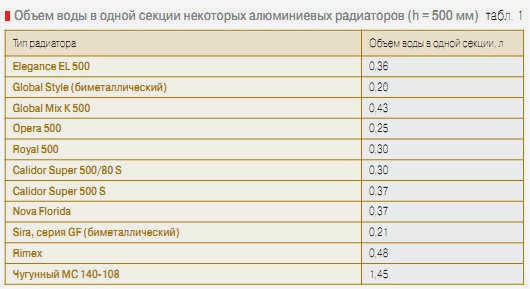

- Расчетным путем. Для этого потребуется таблица, показывающая, сколько воды может вместить алюминиевый радиатор. Такая информация должна быть в документации к изделию или доступна у продавца. В ней будет указано не только межосевое расстояние, но также вес и объем прибора. Например, для алюминиевого радиатора с расстоянием между верхним и нижним коллекторами 350 мм на одну секцию требуется 0,19 литра воды.
- Наиболее универсальным решением является измерение объема радиатора путем заполнения его водой. Для этого потребуется:
- Установить пробки на нижние отверстия и начать всасывать воду.
- Когда жидкость начнет выливаться из верхнего отверстия, наденьте на него крышку.
- Заливайте воду в заливное отверстие, пока радиатор не будет полностью заполнен.
- Подсчитайте, сколько литров жидкости было залито в радиатор.
Этот метод, хотя и требует много времени, является наиболее надежным и точным, так как производители могут завышать или занижать показатели своей продукции в технической документации.
При выборе типа радиатора важно обратить внимание на разницу в параметрах между отечественными и зарубежными производителями. Некоторые технические характеристики могут выглядеть очень привлекательно, но могут не подходить для централизованной советской системы отопления. Также необходимо заранее предусмотреть, какой тип теплоносителя будет использоваться в сети, и произвести расчеты с указанием его вязкости.
Таким образом, объем алюминиевого радиатора – это важный параметр, который необходимо учитывать, чтобы система в будущем работала действительно эффективно.
