Закрытая система отопления имеет множество преимуществ. Она гораздо компактнее, так как не нужно соблюдать принцип установки расширительного бака в самой высокой точке, ее легче регулировать, она работает более экономично, а теплоноситель не испаряется и не контактирует с воздухом, не насыщенным кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.
Как рассчитать объем воды в системе отопления, радиаторах, трубах.
Это необходимо для того, чтобы понять, какой оптимальный объем может нагреть котел или другой источник тепла. Параметры труб очень сильно влияют на этот показатель: Если у вас есть насос, то можно смело выбирать трубы меньшего диаметра и устанавливать большее количество нагревательных секций.
Если выбраны трубы большого диаметра, может возникнуть недогрев при максимальной мощности котла: большой объем воды остывает, не достигнув концов отопительной системы. Это, в свою очередь, приводит к дополнительным финансовым затратам.
Примерный расчет объема воды в системе отопления производится из соотношения 15 литров воды на 1 кВт мощности котла.
Чтобы узнать, сколько воды необходимо для отопления дома, рассмотрим простой пример.
Мощность котла составляет 4 кВт, а объем системы – 4 кВт*15 литров = 60 литров. Однако необходимо учитывать размер и количество секций радиаторов.
Если у вас дом с 4 комнатами, это не значит, что нужно ставить 12-15 секций в каждой комнате: будет очень жарко и котел будет работать неэффективно. Если же комнат больше, то экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло на 2 … 2,5 м2 площади.
Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления
Объем воды в системе отопления можно рассчитать как сумму составляющих:
V =V(радиаторы)+V(трубы)+V(котел)
Объем системы должен включать объем воды в трубах, котле и радиаторах. Объем теплоносителя не включает объем расширительного бака. Объем бака учитывается при расчете критических рабочих состояний системы (когда вода будет поступать в систему во время отопления).
Формула для расчета объема жидкости в трубе:
V (объем) = S (площадь поперечного сечения трубы) * L (длина трубы)
Важно! Размеры могут отличаться у разных производителей в зависимости от типа трубы, материала и технологии производства. Поэтому удобнее рассчитывать фактический внутренний диаметр трубы, который легче измерить с помощью инструмента. Как правило, этот расчет должен выполнять специалист, если система отопления разветвленная и очень длинная.
Калькулятор для расчета объема расширительного бака для системы отопления
Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется максимально сэкономить пространство. Однако объем расширительного бака не должен быть меньше расчетного значения.
Расчет производится по следующей формуле:
Vb = Vt × Kt / F
Vb – расчетный объем расширительного бака.
Vt – это объем теплоносителя в системе.
- Практический способ сделать это – снять показания с водомера во время пробного заполнения системы.
- Наиболее точный способ – сложить соответствующие внутренние объемы всех компонентов системы, т.е. котла, труб, радиаторов и т.д.
- Самый простой "теоретический" метод – это принять соотношение 15 литров теплоносителя на каждый кВт мощности отопительного котла, не боясь допустить серьезную ошибку. Именно это соотношение заложено в калькулятор расчета.
Kt – это коэффициент, учитывающий тепловое расширение теплоносителя. Этот коэффициент зависит от содержания в теплоносителе противоморозных присадок и изменяется как с процентным содержанием этих присадок, так и с повышением температуры, причем не линейно. Существуют специальные таблицы, но в нашем случае эти данные уже введены в калькулятор – из расчета среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).
Если в системе используется вода, это необходимо указать в соответствующем поле калькулятора.
Цены на расширительные баки для системы отопления

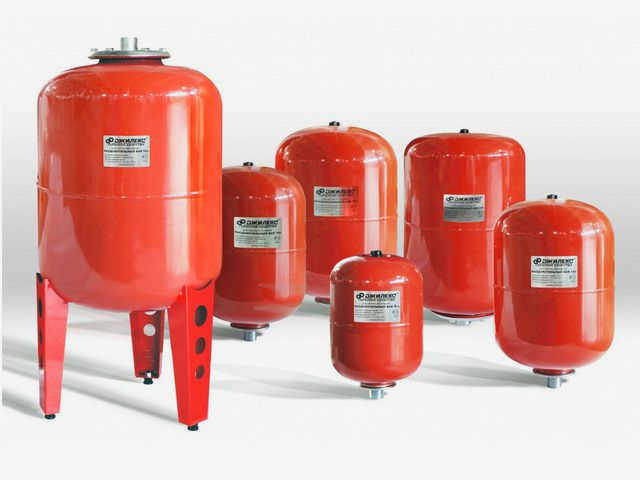

Расширительный бак для системы отопления
Что можно использовать в качестве теплоносителя?
Для частных домов, которые зимой могут оставаться надолго без присмотра с выключенным отоплением, рекомендуется использовать антифриз – антиобледенительные жидкости. Разнообразие теплоносителей для систем отопления В специальной публикации нашего портала вы можете прочитать о различных теплоносителях для систем отопления, их свойствах, преимуществах и недостатках.
F – это так называемый коэффициент полезного действия мембранного расширительного бака. Он выражается следующей зависимостью:
F = (Pmax – Pb) / (Pmax + 1).
F – это расчетный коэффициент полезного действия расширительного бака.
Pmax – это максимальное давление в системе, которое соответствует порогу срабатывания предохранительного клапана в "группе безопасности". Это значение должно быть указано в техническом паспорте котла.
Pb – это давление заполнения воздушной камеры расширительного бака. Изделие может поставляться уже предварительно накачанным, в этом случае этот параметр будет указан в техническом паспорте. Однако это значение также можно изменить – воздушную камеру можно накачать, например, автомобильным насосом, или, наоборот, удалить из нее лишний воздух – для этого на резервуаре имеется специальный клапан. Обычно в автономных системах отопления рекомендуется накачивать воздушную камеру до полутора атмосфер.
Какие еще компоненты необходимы в закрытой системе отопления?
Для того чтобы правильно спланировать и установить систему отопления в доме или квартире, необходимо знать ее устройство и взаимосвязь всего основного оборудования и компонентов. Подробная информация о закрытой системе отопления рассказывается в специальной публикации нашего портала.
