Оборудование для гибки профильной трубы

Квалифицированные мастера, владеющие навыками гибки и сварки профильных труб, могут создать настоящий шедевр – качели с навесом и изысканной отделкой

Станок для гибки профильной трубы: как сделать станок для гибки трубы своими руками

В домашнем хозяйстве станок для гибки профильной трубы используется не так часто, чтобы покупать дорогостоящее заводское оборудование.

Если возникла необходимость, простой трубогибочный станок можно сделать в частном порядке, предварительно определившись с тем, какой тип этой конструкции подходит для решения поставленной задачи.

В данной статье подробно рассмотрены разновидности трубогибочных станков, описаны принципы их работы и способы изготовления.

Виды станков для гибки трубного профиля

Существует ряд модификаций оборудования для изменения конфигурации профильных труб. Это связано с минимальным радиусом гиба. Если пренебречь этим важным параметром, то прочностные характеристики материала при гибке изменятся в худшую сторону. Также необходимо знать некоторые технологические тонкости гибки металлических труб и учитывать их при работе.

При выборе конструкции учитывается материал заготовки, диаметр, толщина стенки.

Классификация гибочных станков по типу привода

В зависимости от типа привода станки, предназначенные для гибки любых труб, могут быть ручными, электромеханическими и гидравлическими.

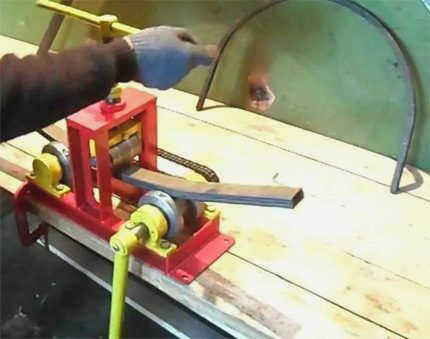

Ручные. Эти предельно простые станки доступны для самостоятельного изготовления даже человеку, не знакомому с тонкостями работы с металлом.

Ручной станок для гибки трубчатых профилей – незаменимый помощник в производстве рам, декоративных элементов, самостоятельном монтаже вентиляционных систем.

Электромеханический. Такой станок приводится в движение электродвигателем, либо шаговым двигателем, либо обычным двигателем, подключенным через нижний редуктор. Последний обеспечивает высокое качество гибки за счет правильного распределения напряжений.

Конструкция механизма не является простой, а его исполнение требует специальных знаний и, по крайней мере, некоторого профессионализма.

Профилегибочный станок с электроприводом обычно имеет трехвалковую конструкцию. Профильная труба сгибается между роликами. Компонент в середине может менять свои координаты по вертикали. Поворот центрального ролика изменяет геометрию профильной трубы.

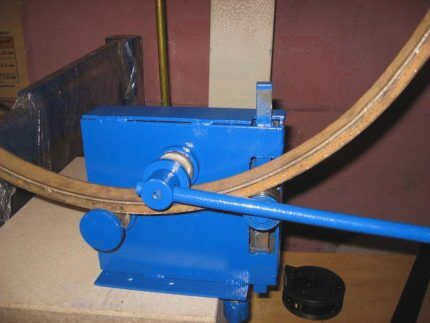

Ручной профилегибочный/трубогибочный станок TV-1/250

В наличии

Максимальное сечение профильной трубы – 40*40*2,0мм; 50*25*2,0мм.
Диаметр гнутой трубы – от 10 до 33,5 мм
Вес – 34 кг

Цена: 20900 руб.
21000 руб.
НДС 20%.
Заказ/Покупка

Проверить наличие

Максимальное сечение трубы – 40*40*2,0 мм; 60*30*2,0 мм
Диаметр сгибаемой трубы – от 10 до 42,3 мм
Вес – 55 кг

Цена: 26900 руб. без учета НДС 20%.
Заказать / Купить

Гидравлический профилегиб / ручной трубогиб HVU

В наличии
Максимальное сечение профильной трубы – 60*40*2 мм
Диаметр сгибаемой трубы – от 15 до 30 мм
Вес – 60 кг
Цена: от 37500 руб
Заказ/покупка

В данном разделе представлены станки, позволяющие придать профильной трубе, круглой трубе и прокату, пруткам, швеллерам, квадратным и прямоугольным профилям и т.д. радиусную форму, выполняя Круговая гибка, с различными внутренними радиусами гиба в одной или нескольких плоскостях в варианте спиральной гибки.

Эта группа станков отличается от обычных трубогибочных станков тем, что это гибочные станки, гибочное устройство которых состоит из прокатки и постепенного изменения радиуса изгиба установленной заготовки. Гибка (или прокатка) заготовки осуществляется между 3 роликами, установленными в горизонтальной или вертикальной плоскости, пара из которых являются приводными роликами (с ручным или электромеханическим приводом), а один – прижимным или центральным роликом (возможен ручной, гидравлический или электромеханический привод), который обеспечивает необходимый радиус, двигаясь вдоль оси в перпендикулярном направлении, увеличивая усилие прижима металлического профиля, заставляя его принимать более изогнутый радиус. Такое расположение роликов профилегибочного станка не позволяет станкам получать крутоизогнутые детали, здесь, как правило, диапазон внутренних радиусов гибки начинается от 5D профиля, который установлен на гибочном станке, максимальное значение может быть ограничено только конструктивными размерами профилегибочного станка.

Станок для гибки профильных труб требуется почти в каждой области применения и необходим для всех типов стальных конструкций. Продукция, производимая на профилегибочных/трубогибочных станках:

• гнутые конструкции (арки, навесы, теплицы, витражи);
• каркасы для мебельных изделий, уличных скамеек;
• детские игровые и спортивные площадки;
• различные виды ограждений (атрии, винтовые лестницы);
• строительные конструкции, крыши и проемы.

Лучшие варианты домашних трубо- и профилегибов

Специальные инструменты – трубогибы – предоставляют больше возможностей для гибки. Работа с трубогибом практически не ограничивает потребности дизайнеров, использующих в своей работе профильные трубы.

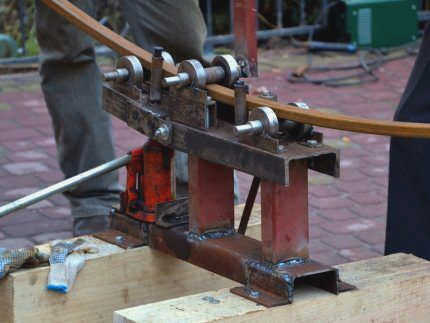

Это одна из многочисленных конструкций ручных трубогибов. Этот инструмент значительно упрощает операции гибки и позволяет работать с усиленными профильными трубами.

Можно сгибать изделия различных размеров и спецификаций. Универсальность трубогибов позволяет выполнять работы любой сложности.

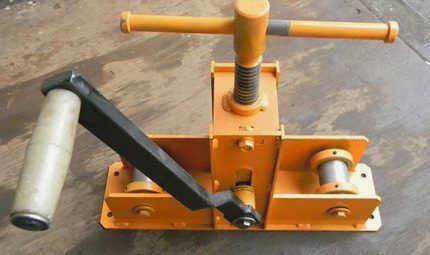

Конструкция № 1 – ручной трубогиб

В целом конструкция инструмента довольно проста, а значит – доступна неподготовленному человеку. Самостоятельно изготавливаются не только небольшие, мобильные, ручные конструкции, но и стационарные системы, оснащенные электроприводом.

Для частного использования больше подходят ручные модели. Кроме того, конструкция ручных агрегатов обходится несколько дешевле.

Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собрать такое устройство самостоятельно. Большинство деталей можно взять от любого старого оборудования

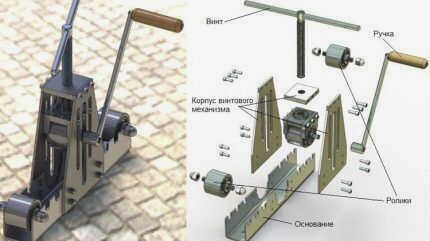

Одна типичная схема ручного устройства, пригодного для гибки труб, состоит из следующих компонентов:

• опорные ролики;
• опорные ролики;
• детали ходовой части;
• регулировочный винт;
• рукоятка подачи.

Инструмент работает по принципу роликового механизма, как и львиная доля других самодельных конструкций. Все детали изготовлены из металла, включая опорные и упорные ролики. Между тем, некоторые детали (те же ролики) могут быть изготовлены из других материалов. Например, существуют самодельные конструкции с роликами из дерева.

Инструкция по использованию трубогибочных станков

Технология гибки профильных труб не требует специальных навыков. Однако, в зависимости от типа используемого трубогиба, в процедуре гибки могут быть некоторые нюансы.

Чтобы помочь вам понять, давайте рассмотрим ручной трубогиб, оснащенный винтом регулировки радиуса гиба:

1. Профилированная труба отрезается до необходимого размера.
2. Упорный ролик трубогиба устанавливается в исходное положение.
3. Профиль помещается в пространство между роликами (упорный ролик сверху трубы, опорные ролики снизу трубы).
4. Стопорный ролик прижимается к трубе с определенным усилием с помощью регулировочного винта.
5. Профиль трубы перемещается вперед и назад с коротким ходом с помощью ручки подачи.

Трубка укорачивается и поджимается регулировочным винтом до достижения требуемого радиуса изгиба.

Перед началом работы на трубогибочном станке начинающему слесарю рекомендуется пройти инструктаж. Станок прост в использовании, но требует понимания всего процесса.

Аналогичный инструктаж целесообразно провести и для электрических или гидравлических трубогибов. Однако в этом случае требуется некоторый практический опыт работы с этими приводами.

Типы трубогибочных станков

Современные трубогибочные станки, предлагаемые нашей компанией, востребованы, когда речь идет о сгибании труб и придании им желаемой формы. Они способны гнуть сталь, медь, алюминий и пластик. Трубы могут быть круглыми или квадратными в сечении. Машина сгибает материал, не разрывая его. Это позволяет использовать изделие без дополнительной обработки в различных сферах человеческой деятельности.

Теперь вы можете купить трубогиб по доступной цене, выбрав из нашего каталога комплект, отвечающий требованиям вашего производства. Данное устройство используется для производства газовых и водопроводных труб.

На рынке представлены автоматические и полуавтоматические модели. Они значительно сокращают долю ручного труда. Производственный процесс контролируется оператором.

Ассортимент этих станков можно разделить на 2 категории:

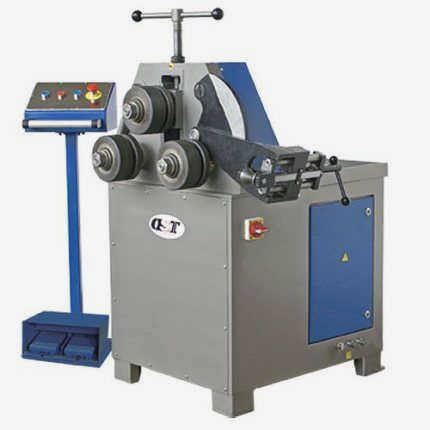

• электрические гибочные станки. Универсальное приспособление с широким диапазоном регулировки. Электрический трубогиб позволяет сгибать трубы различного диаметра и толщины стенок. Эти станки востребованы на предприятиях, где обрабатывается большое количество деталей. Это оптимальное решение для крупных предприятий;

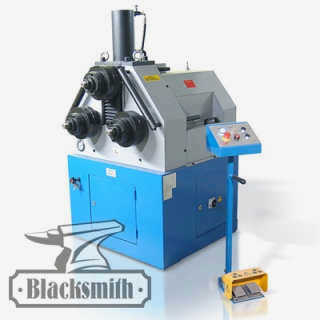

• гидравлический трубогиб. Более специализированное оборудование для гибки труб определенных диаметров. Гидравлический гибочный станок имеет существенные ограничения по характеристикам сгибаемых деталей. Этот вариант популярен среди крупных заводов и небольших компаний.

Общие характеристики

Гидравлические и электрические гибочные станки используются для гибки круглых деталей. Если необходимо подготовить квадратные детали, требуется дополнительный станок. Это связано с более сложным технологическим процессом. Высококачественные станки для гибки профильной трубы, представленные на нашем сайте, значительно расширяют сферу применения данной технологии.

Гибкие настройки, простота управления и высокая степень автоматизации – отличительные особенности этих конструкций. Возможность гибки заготовок любого диаметра и толщины стенок значительно расширяет область применения этих станков. Цена трубогиба доступна как для крупных заводов, так и для небольших компаний с небольшими объемами производства.
