Стены и перегородки (без проемов для заполнения) изображаются на чертежах в соответствии с таблицей 1.

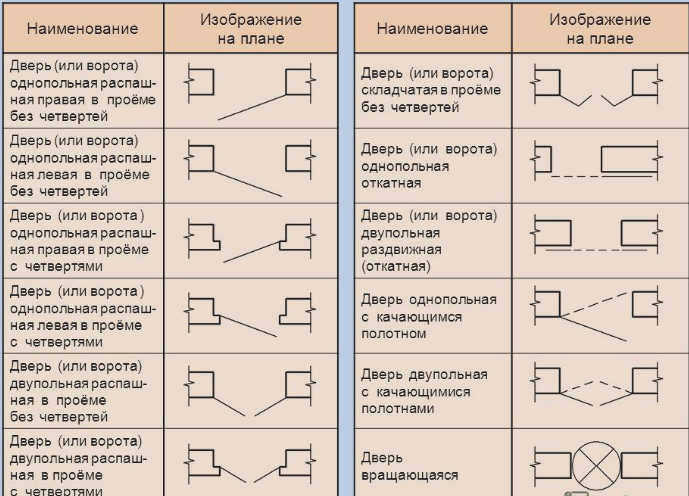

Обозначение дверей на планах в соответствии с ГОСТ
Нужен полный текст и статус документов ГОСТ, СНиП, СП?
Попробуйте воспользоваться профессиональной справочной системой
"Техэксперт: Основные нормативные документы" бесплатно
Система проектной документации для строительства
ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ, СООРУЖЕНИЙ И КОНСТРУКЦИЙ
Система проектной документации для строительства. Графические обозначения элементов зданий, сооружений и конструкций
Дата введения 2013-05-01
Предисловие
Цели, основные принципы и общие правила межгосударственной стандартизации определены в ГОСТ 1.0 "Система межгосударственной стандартизации. Общие положения" и ГОСТ 1.2 "Система межгосударственной стандартизации. Межгосударственные стандарты, принципы и рекомендации по межгосударственной стандартизации". Правила разработки, принятия, обновления и отмены стандарта
Информация о стандарте
1 СОЕДИНЕННЫЕ ШТАТЫ "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС")
2 УТВЕРЖДЕН Техническим комитетом по стандартизации ТК 465 "Строительство
3 УТВЕРЖДЕН Межгосударственным научно-техническим комитетом по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТК) (протокол № 39 от 8 декабря 2011 г.).
Голосовали "за":
Сокращенное наименование страны в ИС (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Агентство по строительству, жилищно-коммунальному хозяйству и городскому хозяйству
Министерство строительства и регионального развития
Департамент архитектуры, строительства и градостроительной политики Министерство регионального развития
Агентство по строительству и архитектуре при Правительстве
Министерство регионального развития, строительства и жилищно-коммунального хозяйства
4 Приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 вводится в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 года.
6 ПОСТАНОВЛЕНИЕ. Июль 2020 г.
Информация о вступлении в силу (истечении срока действия) настоящего стандарта и поправок к нему в указанных странах будет опубликована в указателях национальных стандартов, изданных в этих странах, а также на сайтах соответствующих национальных органов по стандартизации.
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Система межгосударственной стандартизации. Общие положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Межгосударственные стандарты, принципы и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Информация о стандартах
1 УТВЕРЖДЕН Акционерным обществом "Центр технических регламентов и смет в строительстве" (CEN)
2 УТВЕРЖДЕН Техническим комитетом по стандартизации ТК 465 "Строительство
3 УТВЕРЖДЕН Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2018 г. N 111-П).
Голосовали "за
Сокращенное наименование страны
По ИС (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Министерство экономики Республики Армения
Госстандарт Республики Беларусь
4 Приказ Федерального агентства по техническому регулированию и метрологии от 18 декабря 2018 г. N 1121-ст межгосударственный стандарт ГОСТ 21.501-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2019 года.
Информация на сайте поправке к Действующий стандарт публикуются на в ежегодно информация индекс "Национальный стандарты", а текст поправки и поправки – в ежемесячно информация индекс "Национальные Национальные стандарты". В для пересмотр (заменить) или отменено этот пересмотр (замена) или отмена настоящего стандарта соответствующий уведомление должно быть опубликовано в ежемесячно информация индекс "Национальный Национальные стандарты". Актуально информация, уведомление и тексты доступны на также в информация система общественный государственная информационная система – w официальный сайт федеральный агентство сайт технические регламенты Сайт Федерального агентства по техническому регулированию и метрология в сеть Интернет (www.gost.ru)
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и основные конструкторские документы.
ГОСТ 2.306-68 Единая система конструкторской документации. Графические обозначения материалов и правила их изображения на чертежах
ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения
ГОСТ 21.101-97* Система проектной документации для строительства. Основные требования к проектной и рабочей документации
* В Российской Федерации применяется ГОСТ Р 21.1101-2013.
ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
ГОСТ 21.113-88 Система проектной документации для строительства. Знаки точности
ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические обозначения элементов зданий, сооружений и конструкций
ГОСТ 21.205-2016 Система проектной документации для строительства. Условные обозначения трубопроводных систем зданий и сооружений
ГОСТ 21.302-2013 Система проектной документации для строительства. Графические символы в документации геотехнических изысканий
ГОСТ 21.502-2016 Система проектной документации для строительства. Принципы рабочей документации металлических конструкций
ГОСТ 21.504-2016 Система проектной документации для строительства. Правила составления рабочей документации деревянных конструкций
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14098-2014 Сварная арматура и закладные элементы железобетонных конструкций. Типы, конструкции и размеры
Правила выполнения чертежей
Двери следует изображать на чертежах в виде проемов в стенах. Они не должны быть заштрихованы, а изображаться в виде перпендикулярных линий. Кроме того, при выполнении чертежей необходимо соблюдать следующие правила:
- Основные линии не должны быть толще 0,8 мм;
- Надписи пишутся шрифтом 7;
- Пояснения к легенде пишутся шрифтом № 5.
Помимо обозначения типа, маркировка может использоваться для указания полных характеристик двери, например, наличия порога, типа конструкции. Согласно правилам, она должна быть включена в чертежи внутренних и наружных дверей.
Основные типы изделий
Обозначение дверей различной конструкции на чертежах ГОСТа имеет следующую расшифровку:
- "Г". Они состоят из одной или двух створок и устанавливаются внутри здания. Изделие может быть в сборе с коробкой, порогом и окладом;
- "О". Аналогичны предыдущему варианту, но могут дополнительно иметь стеклянные вставки;
- "К". Распашной тип, в котором дверь вращается. Конструкция состоит, по сути, из двух створок и не имеет порога;
- "У". Изделие входного типа с усиленной рамой и створкой. Устанавливается на входе в частный дом или квартиру.
Как обозначается и маркируется дверь на чертеже

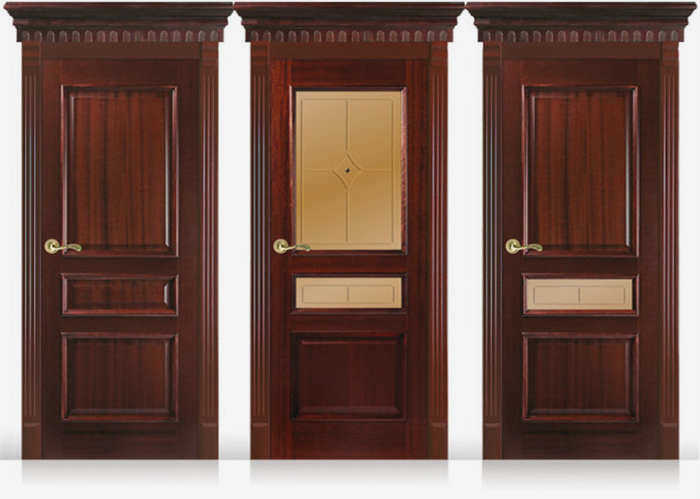

По материалу изготовления дверные конструкции делятся на деревянные, металлические и стеклянные, а также на блоки из ПВХ (последние чаще всего устанавливаются на балконах, лоджиях и верандах). Межкомнатные двери могут иметь одну или две створки и обозначаются по ГОСТу следующим образом (с указанием размера в дм):
- буква "Г". Стандартная конструкция с решетчатым заполнением, с одной или двумя створками. Возможны различные варианты исполнения: с коробкой, с порогом, с обвязочной рамой (облицовкой), в любом сочетании.
- Тип "O". Внутренняя конструкция со стеклянными вставками. Модели имеют ту же конструкцию, что и тип "G".
- Тип "K". Распашная дверь, выделяется как отдельный тип, хотя также является межкомнатной дверью (и всегда двустворчатой). Причина этого – разница в принципе движения: это вариация распашной модели, но створки вращаются в обе стороны (180°).
Читайте также:
Виды пластиковых окон: полный обзор
- U-образный тип. Усиленные модели для установки на входе в частный дом или квартиру; усилены и рама, и створка. Такие конструкции всегда одностворчатые; створка обязательно со сплошным заполнением.

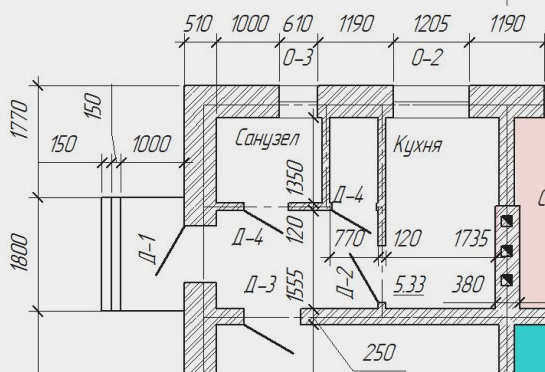

Обозначения дверей на чертежах стандартизированы; они показывают дверной проем в виде двух прямоугольников, между которыми тем или иным способом изображается дверная конструкция. Если необходимо показать дверной проем, он обозначается аркой.
Для наружных дверей применяется стандарт 24698-81, если площадь дверной конструкции не превышает 9 квадратов. Правила распространяются на те виды изделий, для которых указаны размеры, конструктивные детали и маркировка:
Вычерчивание схемы в соответствии с правилами
ГОСТ устанавливает не только правила нанесения проемов, обозначения окон на чертежах или маркировки дверей. Условия определяют следующие правила черчения:
- Толщина базовых линий (основных линий) не должна превышать 0,8 мм.
- Размер шрифта 7 используется для подписей.
- Размер шрифта 5 (меньше) используется для пояснений к символам.
- Дополнительные (не предписанные) линии запрещены. Например, проемы в стенах не должны быть заштрихованы.
Дополнительные символы
Обозначения на строительных чертежах дверей, которые предназначены для установки внутри помещения, четко регламентированы ГОСТом для строительства. Для наружных дверей, выходящих на улицу, существуют дополнительные обозначения:
- модель "Л" – люк (лаз);
- модель "Н" – вход (тамбур);
- модель "С" – служебная дверь.
Если на чертеже проекта здания одна из вышеперечисленных букв находится рядом с дверью, то символы "О", "D" и другие, обозначающие тип дверной конструкции, наносятся на расстоянии.

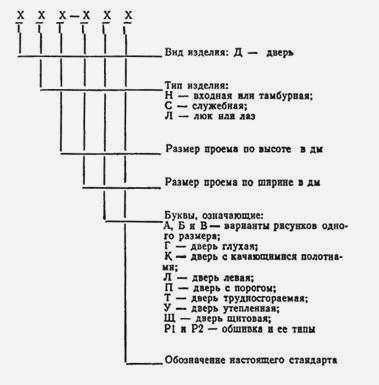

Цифры в обозначении изделия часто располагаются в третьей позиции, как на схемах входного и внутреннего блоков. В обоих случаях они обозначают параметры стеновых проемов. За цифрами могут следовать дополнительные буквы, обозначающие второстепенные характеристики дверного полотна:
- "Л" – левая;
- "P" – правая;
- "S" – сплошная;
- "Ш" – панельный;
- "B" – влагостойкий;
- "Т" – огнестойкий;
- "С" – с цилиндровым замком.
На строительных чертежах элементы металлических дверей наносятся под углом 45º параллельными линиями. Расстояние между прямыми линиями штриховки следует выбирать в соответствии с масштабом плана здания.
Деревянные конструкции штрихуются на строительном плане круговыми линиями, которые напоминают расположение волокон натуральной древесины.

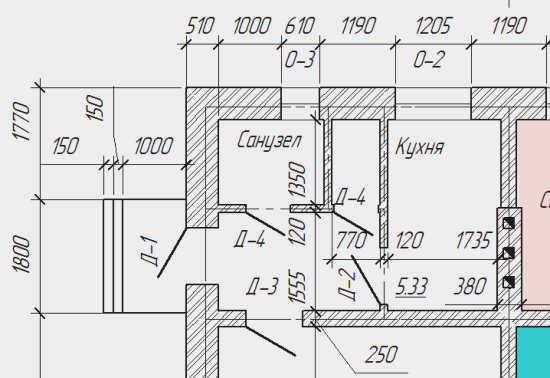

Примеры обозначения дверей на чертежах
Стеновые коробки используются для установки дверей в стеновых проемах. В зависимости от материала дверного полотна они изготавливаются из деревянных досок, алюминиевых профилей или оцинкованной стали. В разных зданиях и помещениях дверные проемы различаются по ширине и высоте.
На чертежах строительных проектов все типы дверей маркируются в соответствии с ГОСТом:

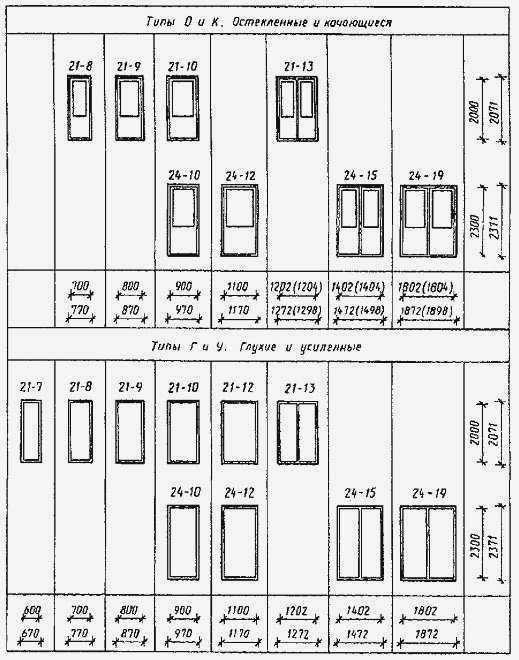

Примеры расшифровки обозначений дверей на чертежах строительных проектов:
- ДГ21-7ЛП – конструкция двери содержит одну левую створку, предусмотрен порог. Дверь предназначена для установки в проем стены со следующими размерами: ширина – 7 дм, высота – 21 дм.
- DO 24-15P – модель двустворчатой двери с правым остекленным полотном или с дополнительными стеклянными вставками. В конструкцию входит дверной порог.
- RC 24-19 – распашная дверь, предназначенная для стеновых проемов со следующими размерами: ширина – 19 дм, высота – 24 дм.
Габаритный чертеж строительного проекта – это не только изображение плана этажа здания, расположение коммуникационных систем, окон, дверей и других элементов здания. На чертеже указываются точные размеры всех деталей, тип строительных материалов и другая информация, которая затем используется для изготовления всех необходимых конструктивных элементов.
Чертеж является неотъемлемой частью технической документации строительного проекта, правильное составление которой требует инженерных знаний и опыта. От правильности расчетов и выбора строительных материалов зависит безопасность конструкции и ее долговечность. Поэтому составление чертежа планировки дома следует доверять только опытным архитекторам, чтобы впоследствии не пришлось корректировать чертеж дома.
