Обозначение w в электрике

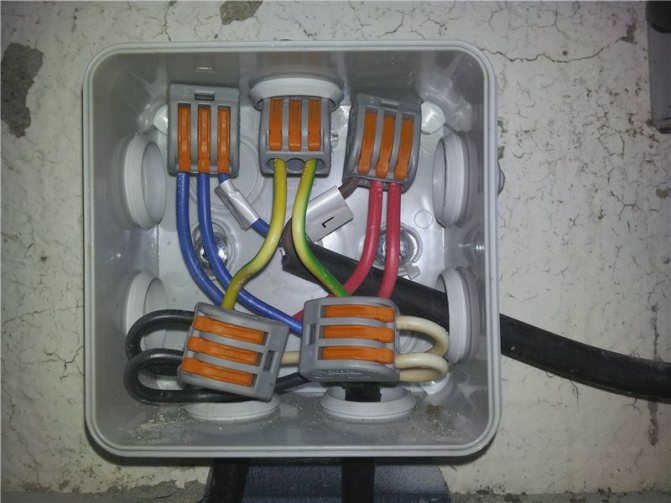

Фаза – это провод под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение этого провода. Фаза маркируется черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым цветом.

В чем разница между вольтами и ваттами и что общего между этими величинами?

При покупке бытовой техники и работе с электроприборами важно обращать внимание на их мощность в ваттах. Из-за схожего обозначения ее часто путают с напряжением в вольтах. Это две принципиально разные физические величины. Чтобы понять разницу между ваттами и вольтами и то, как они обозначаются, важно освежить свои школьные знания по физике.

Напряжение, измеряемое в вольтах и ваттах

Вольт показывает величину напряжения, присутствующего на концах электрического проводника. Это также единица измерения разности потенциалов между двумя точками в электростатическом поле.

Электрические заряды перемещаются от проводника с более низким потенциалом к проводнику с более высоким потенциалом. Это движение можно сравнить с движением воды между самой низкой и самой высокой точками русла реки, а разница между этими точками – это разность потенциалов между проводниками.

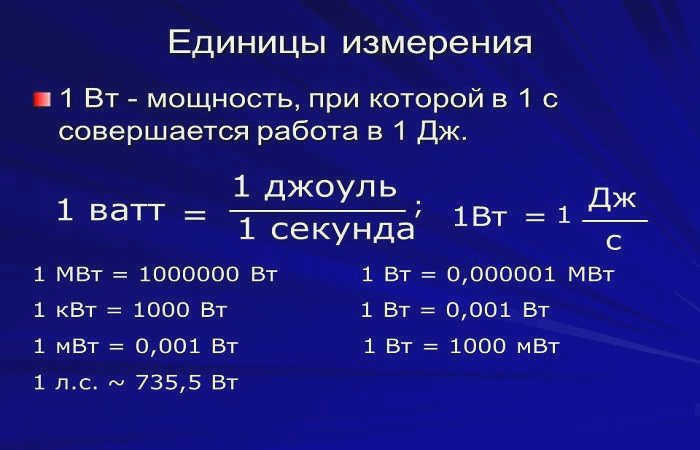

Ватт обозначает электрическую, тепловую и механическую мощность. В механике эта величина равна отношению единиц времени и работы – секунды и джоуля. При передаче тепла или энергии со скоростью джоуль в секунду происходит перемещение энергии с силой в 1 Вт.

Правила

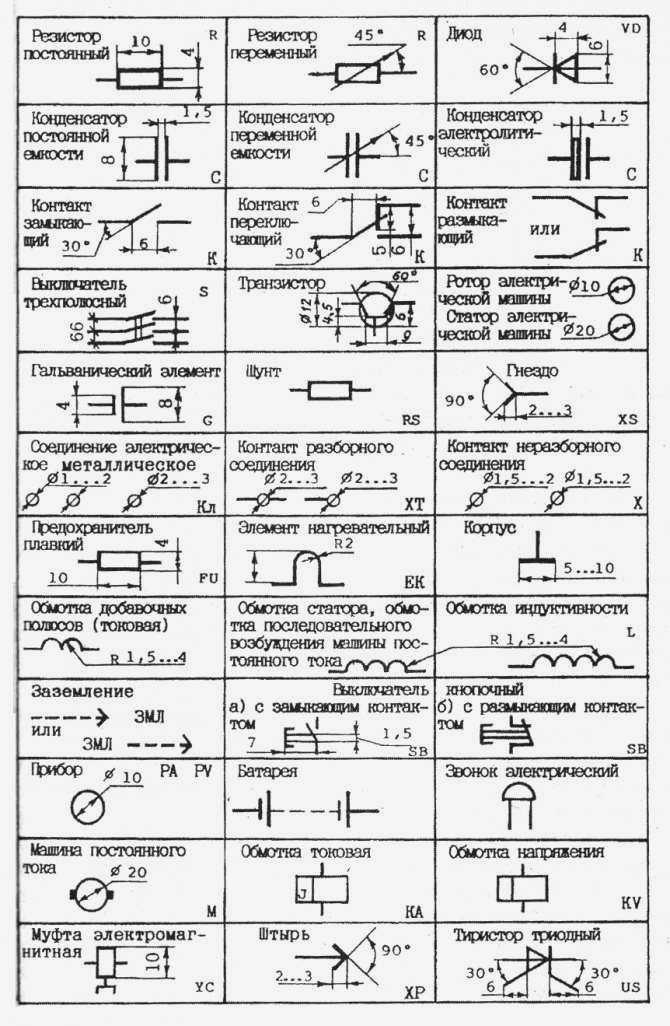

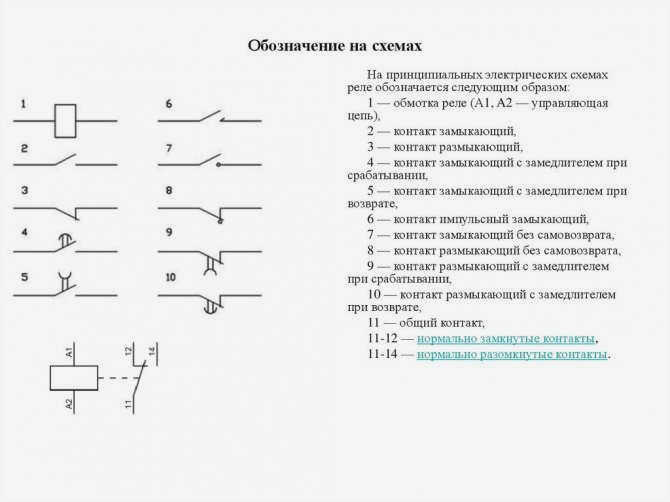

В связи с большим количеством электрических компонентов, во избежание путаницы был разработан свод правил для их буквенно-цифровых (далее OD) и графических (далее PNG) символов. Ниже приведена таблица, обобщающая основные нормативы.

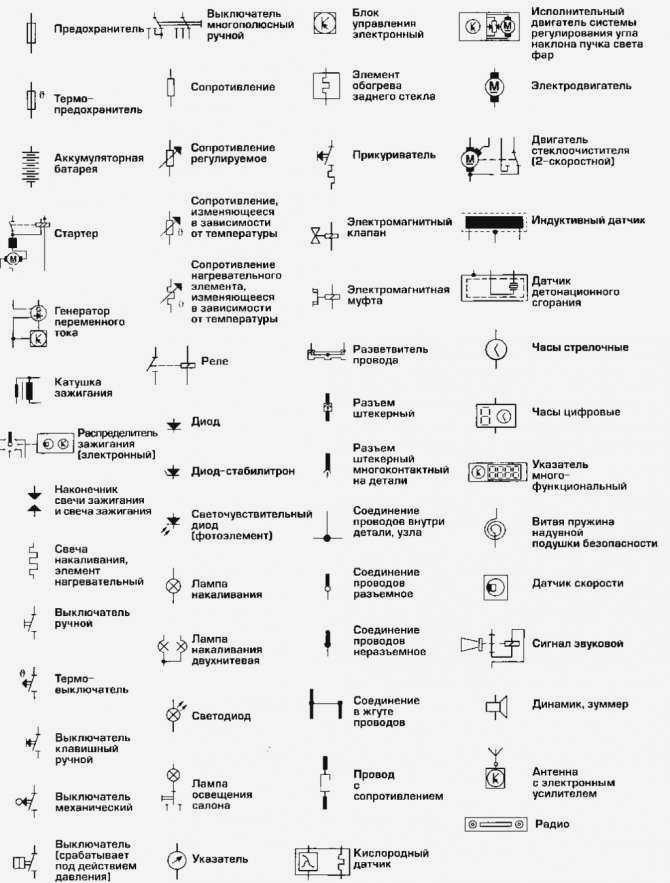

Таблица 1. Стандарты на графическую идентификацию отдельных компонентов на электрических схемах и принципиальных электрических схемах.

Важно помнить, что элементная база со временем меняется и, соответственно, меняются и нормативы, хотя этот процесс более индифферентен. Приведем простой пример: автоматические выключатели УЗО и ДИФ широко используются в России уже более десяти лет, но для этих устройств, в отличие от автоматических выключателей, до сих пор нет единого стандарта, соответствующего ГОСТ 2.755-87. Вполне возможно, что в скором времени этот вопрос будет решен. Для того чтобы быть в курсе подобных событий, профессионалы постоянно следят за изменениями в нормативных документах, любителям этого делать не нужно, достаточно знать расшифровку основных маркировок.

Виды электрических схем

Согласно правилам ЕСКД, схемы – это графические документы, в которых условными символами представлены основные элементы или компоненты проекта, а также связи между ними. Согласно этой классификации, существует десять типов схем, три из которых наиболее часто используются в электротехнике:

• ФункциональнаяФункциональная схема с узловыми элементами (представленными в виде прямоугольников) и линиями, соединяющими их. Характерной особенностью этой диаграммы является минимальный уровень детализации. Для описания основных функций узлов представляющие их прямоугольники подписаны стандартными буквенными символами. Это могут быть различные части изделия с разной функциональностью, например, автоматический диммер с фотоэлементом в качестве датчика или обычный телевизор. Пример такой схемы показан ниже. Пример функциональной схемы телевизора
• Диаграмма. Этот вид графического документа подробно показывает как компоненты, используемые в конструкции, так и их соединения и контакты. Электрические параметры некоторых компонентов могут быть показаны непосредственно в документе или приведены отдельно в виде таблицы. Пример принципиальной схемы для фрезерного станка

Если на схеме показана только силовая часть системы, она называется однолинейной; если показаны все компоненты, она называется полной линейной схемой.

Пример однолинейной диаграммы

• Диаграммы соединений. В этих документах используются описания позиций компонентов, т.е. их расположение на плате, способ установки и последовательность операций. Схема подключения стационарного сигнализатора горючих газов

Если на чертеже изображена электропроводка жилища, то на плане указываются места расположения светильников, розеток и другого оборудования. Иногда можно услышать, что такой документ называют схемой электропроводки, это неверно, так как последняя показывает, как потребители подключены к подстанции или другому источнику энергии.

Выводы и важные соображения:

При выборе блока питания, стабилизатора и т.д. помните, что:

• ВА – это общая потребляемая мощность,
• W – это активная мощность (используется для выполнения полезной работы).

Полная мощность – это суммарная общая потребляемая мощность (ВА), это сумма реактивной и активной мощности. Часто различные нагрузки имеют разное соотношение кажущейся и активной мощности. Поэтому для определения суммарной мощности всех потребителей необходимо сложить не активные, а суммарные мощности приборов.

1. полная мощность – ВА всегда больше, чем активная (полезная) мощность – Ватт ..

2. значение коэффициента мощности во многом зависит от конструкции и электрической схемы оборудования. Например, в случае с импульсными источниками питания. Существует два основных типа импульсных источников питания:

• Импульсные источники питания с коррекцией коэффициента мощности (ККМ).
• Импульсные источники питания с конденсатором на входе.

Импульсные источники питания с КРМ имеют общую интегральную полную мощность (ВА) и активную (полезную) мощность (Ватт) практически равны, а коэффициент мощности составляет от 0,99 до 1,0.

И наоборот, импульсные источники питания с входным конденсатором имеют значение в ватт (активная, полезная мощность), – колеблется от 0,6 до 0,75. вольт-амперные характеристики (т.е. коэффициент мощности от 0,6 до 0,75).

Номинальная мощность Импульсные источники питания

Важное замечание: Для импульсных источников питания предельные значения указаны в ваттах и вольт-амперах. Ни одно из этих значений не должно быть превышено.

Для небольших импульсных источников питания активная (полезная) мощность обычно указывается в ваттах, что составляет около 60% от общей полной мощности (т.е. вольт-амперной характеристики). Иногда, однако, производители указывают только вольт-амперную характеристику. В этом случае при расчете нагрузки следует исходить из того, что номинальная мощность в ваттах составляет 60% от мощности, указанной в вольт-амперах.

Таким образом, если вольт-амперная характеристика нагрузки не превышает 60% от характеристики источника питания, это гарантирует, что нагрузка не превысит номинальную мощность в ваттах.

Т.е. Если точные данные о мощности нагрузки в ваттах недоступны, следует руководствоваться практическим правилом: фактическое значение активной нагрузки должно составлять менее 60% от вольт-амперной характеристики источника питания.

Конечно, такой подход к расчету обычно приводит к завышению мощности.

Обозначение фазы (L)

Сеть переменного тока содержит проводники под напряжением. Их правильное название – "фаза". Это слово имеет английские корни и переводится как "линия" или "проводник под напряжением". Фазные проводники представляют особую опасность для здоровья людей и имущества. Для обеспечения безопасной эксплуатации они покрываются надежной изоляцией.

Использование оголенных проводов под напряжением может иметь следующие последствия:

1. 1. поражение людей электрическим током. Это может привести к ожогам, травмам и даже смерти.
2. 2. возникновение пожара.
3. 3. повреждение оборудования.

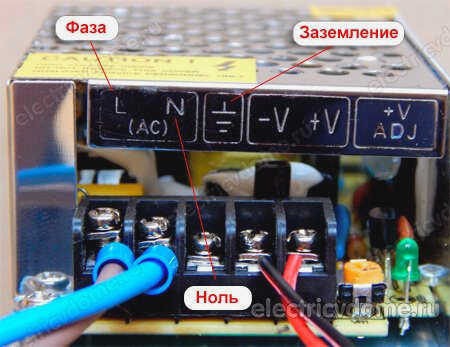

Когда Маркировка электрических кабелей Фазные проводники обозначаются буквой 'L'. Это сокращение от "Line" (другое название фазных проводников).

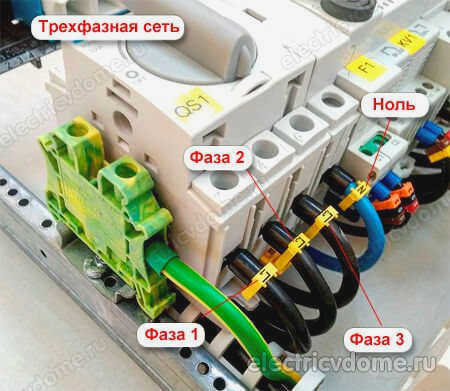

Существуют и другие версии происхождения этого обозначения. Некоторые эксперты считают, что оно происходит от слов "Lead" (ведущий провод) и Live (указывающий на напряжение). Подобные обозначения также используются для указания клемм и зажимов, на которые следует переключать линейные проводники. Например, в трехфазных сетях каждая линия также маркируется соответствующим номером (L1, L2 и L3).

Действующие национальные правила маркировки фаз и нулевого провода в электроустановках (ГОСТ Р 50462-2009) требуют, чтобы изоляция линейных проводов была коричневого или черного цвета. Однако на практике фазные провода могут быть белого, розового, серого и т.д. цвета. В этом случае все зависит от производителя и материала изоляции.

КОНСТРУКЦИЯ КАБЕЛЯ

• Жила кабеля – луженая многопроволочная медная проволока 4 (для 0,35 и 0,5 мм²) или 3 класса гибкости по ГОСТ 22483. Возможно изготовление кабелей из нелегированных медных проволок.
• Изоляция – из ПВХ пластиката пониженной пожароопасности или безгалогенной полимерной композиции.
• Скрутка возможна попарно (буква "В" после "Ш", пример – МКШВнг(А)-HF) или вместе.
• Ленточная изоляция – полиэтилентерефталатная лента. Возможно изготовление неэкранированных кабелей без фольги.
• Общий экран – оплетка из медных проволок. По согласованию с заказчиком общий экран может быть выполнен в виде оплетки из медной луженой проволоки. Также возможно исполнение с алюмолавсановым экраном.
• Внутренняя оболочка – из ПВХ пластиката пониженной пожароопасности или полимерной композиции, не содержащей галогенов.
• Броня изготовлена из оплетки из стальной оцинкованной проволоки.
• Наружная оболочка – из ПВХ-пластиката с пониженной пожароопасностью или безгалогенной полимерной композиции.

Прямого ответа на этот вопрос в ПУЭ и ГОСТе нет – есть только рекомендации "как делать", а вопрос "почему" не рассматривается, скорее всего, исходя из того, что и так должно быть понятно. Поэтому все последующие объяснения следует рассматривать как мнение автора, подкрепленное правилами монтажа и требованиями ПУЭ.

Основные положения следующие:

Читайте также: Как подключить кабель LV-ABC к медному кабелю. Видео. Методы. Инструкции

1. На любой схеме, иллюстрирующей разделение провода PEN на PE и N, провод PE всегда ставится первым, а перемычка – на рабочую нейтраль. Это основное требование, которое необходимо учитывать при разделении провода PEN – ни в коем случае нельзя делать наоборот.
2. Даже отдельно сделанное заземление наиболее эффективно при подключении через предохранитель УЗО. В противном случае, даже если напряжение с корпуса электроприбора перейдет на землю, все равно существует риск поражения электрическим током, хотя и гораздо меньший.
3. Каждый провод имеет определенное электрическое сопротивление, поэтому чем длиннее провод, тем выше его сопротивление электрическому току.
