Система вентиляции с обратным клапаном: выбор и установка с советами и рекомендациями
Принудительная вентиляция на кухне или в ванной комнате – нормальное явление в современном доме. Однако плохая вентиляция также повышает риск запотевания окон, появления плесени, недостатка кислорода и других нежелательных элементов. Чтобы избежать этого, установите вытяжку с обратным клапаном или аналогичное техническое решение.
Сделать это несложно, но важно понимать, где и когда необходим обратный клапан. В этом поможет знание правил вентиляции жилых помещений и основ физики движения воздуха.
В этой статье вы узнаете, какие бывают конструкции обратных клапанов, где их использовать и где размещать в системе вентиляции. Сам монтаж довольно прост, но есть нюансы, с которыми лучше ознакомиться заранее, тогда самостоятельная установка будет легкой, а воздухообмен – беспроблемным.
Вентиляция квартиры или дома
Вентиляция в квартире или доме должна, с одной стороны, соответствовать нормам для жилых помещений, а с другой – подчиняться законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда необходимо установить обратный клапан, предназначенный для пропускания потока в одном определенном направлении.
Стандарты и правила
Основным документом, на который следует ссылаться при проектировании вентиляции как в квартире, так и в частном доме, является СП 54.13330.2016. Это актуализированная версия СНиП 31-01-2003 "Здания жилые многоквартирные". Схема движения воздуха в жилище любой планировки должна быть подготовлена в соответствии с положениями пунктов 9.6 и 9.7 настоящего Кодекса. 9.6 и 9.7 настоящего Кодекса.
В таблице 9.1 указаны нормы смены воздуха для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости должны строго придерживаться этих параметров.

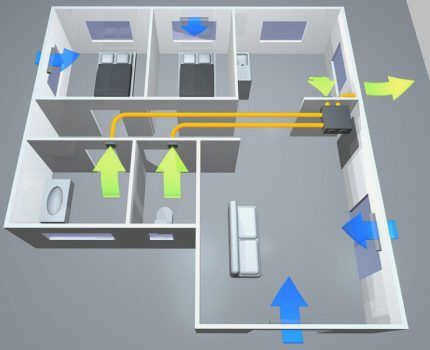

Приток наружного воздуха должен происходить в жилых комнатах и кухнях, а отток – из кухонь, ванных комнат и технических помещений.
Жильцы могут установить вентиляцию меньшей мощности в зависимости от микроклимата:
- ВлажностьВлажность, которую можно измерить с помощью гигрометра. Насыщенный водой воздух приводит к появлению плесени на обоях и потолках и протеканию окон.
- Углекислый газКонцентрацию углекислого газа можно измерить с помощью газоанализатора. Без этого прибора недостаток кислорода можно легко почувствовать, зайдя в помещение с улицы.
Циркуляция воздуха может быть естественной или принудительной. Это зависит от ряда факторов, включая площадь помещения, количество этажей, расположение комнат и технических помещений.
Причины возникновения сквозняков
Для того чтобы решить, нужно ли устанавливать обратный клапан, необходимо определить, есть ли обратная тяга в вентиляционной системе дома. Понимание этого процесса позволит вам правильно спланировать и осуществить воздухообмен в помещении.
Принцип приточно-возвратной вентиляции основан на законе, согласно которому в любой момент времени объем воздуха, поступающего в помещение и выходящего из него, одинаков.

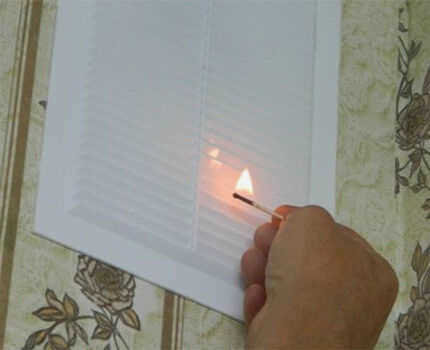

С помощью зажженной спички легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока.
Обратная тяга в вентиляционном отверстии возникает тогда, когда общий поток воздуха в других точках входа и выхода направлен в сторону от дома. Существует несколько основных причин возникновения этого эффекта.

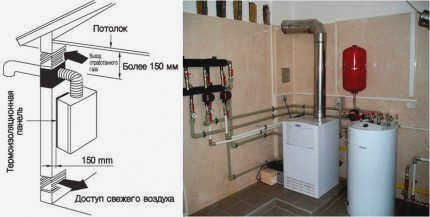

Обратная тяга часто вызывается значительным уменьшением или прекращением подачи приточного воздуха в помещение.
Фотогалерея
Фото из
Обратные клапаны для систем вентиляции выпускаются круглого и прямоугольного сечения. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб.
Для установки в вентиляционных системах выпускаются модели с механическим и автоматическим принципом действия. Их работа основана на предотвращении обратного потока воздушной массы.
Под воздействием воздушного потока лопасти устройства открываются только в одном направлении. Если поток воздуха уменьшается, они просто закрывают канал.
Однолопастной вентилируемый обратный клапан работает по тому же принципу. Однако при воздействии давления заслонка открывается только в направлении воздушного потока
Заслонки обратного клапана закреплены таким образом, что движение в обратном направлении возможно только при ослаблении пружины. В этом случае пружину можно легко заменить.
Конструктивные типы обратных клапанов
В связи с широким распространением вытяжных устройств необходимость в ручном управлении воздушным потоком отпала.
Существует четыре принципиально разных способа автоматического предотвращения обратного потока воздуха в вентиляционной системе. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе типа.
Тип №1 – одностворчатый, работающий под действием силы тяжести
Поток из помещения оказывает давление на клапан и открывает его, пропуская воздух внутрь. При отсутствии движения или в случае обратной тяги давления на заслонку не будет, и она закроется под действием силы тяжести.

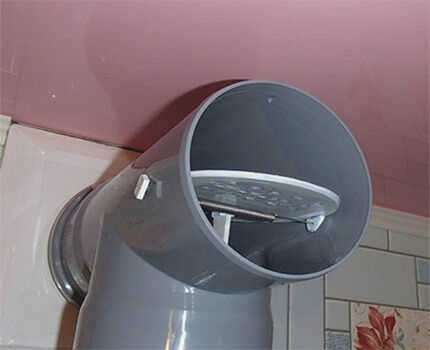

Использование только одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делает модель гравитационного обратного клапана простой и надежной
Правильно установленный гравитационный обратный клапан можно использовать с естественной вентиляцией, поскольку он оказывает незначительное сопротивление открытию створок.
Существует два варианта конструкции такого типа:

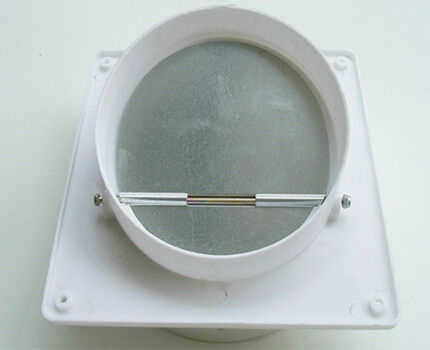

- перемещение осина которой закреплена заслонка, относительно центра участка воздуховода;
- наличие противовесана внутренней или внешней стороне устройства.

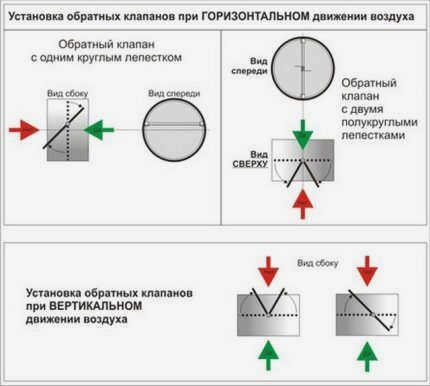

Поскольку принцип закрытия основан на силе тяжести, заслонка должна быть установлена горизонтально или вертикально, в зависимости от конструкции, с использованием спиртового уровня.
В противном случае она может закрыться не полностью или для открытия заслонки потребуются значительные усилия воздушного потока в вентиляционной системе, особенно если используется противовес.
Где устанавливать обратный клапан
Обратный клапан можно устанавливать во всех типах помещений – туалетах, кухнях, жилых комнатах и производственных цехах. Он устанавливается в помещениях, где обратная тяга из вентиляции недопустима. Правильно будет установить его на входном люке.

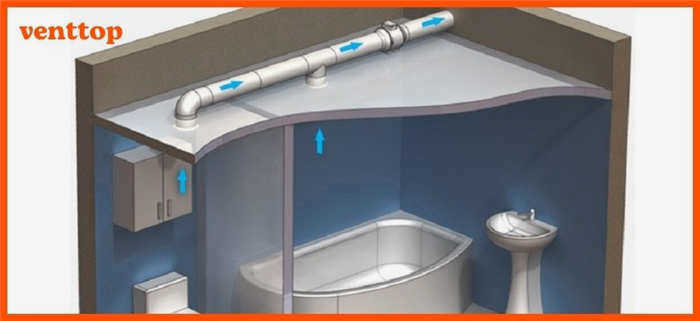

Обратный клапан в ванной комнате
Ванная комната в квартире уже оборудована обратным клапаном. Воздуховод распределяется по всей площади пола. Циркуляция осуществляется снизу вверх. Запахи и влага из нижних квартир попадают на верхние этажи. Эту проблему можно решить, установив демпферный вентилятор непосредственно на входе в теплообменник естественного воздуха или тройник. Производительность системы рассчитывается исходя из площади ванной комнаты и мощности вентилятора.
Важно: Расчет производится исходя из кратности воздухообмена в ванной комнате и туалете. Для отдельных помещений от 25 кубических метров в час, для совмещенных – от 50 кубических метров. При расчете для ванной комнаты рассчитывается объем помещения и принимается коэффициент умножения от 6 до 8. Для семьи из двух человек достаточно коэффициента умножения 6, для более многочисленной семьи – 8.
Приведем пример Давайте рассчитаем объем единицы для ванны размер 2,1 х 2,2 м и высотой стенки 2,5 м: 2,1 x 2,2 x 2,5 = 11,55 кубических метров. После округления получаем объем комнаты 12 кубических метров. Если семья состоит из 4 человек, то 12 x 8 = 96 кубических метров в час. Результат следует округлить до целого числа. Эффективность Принудительный отвод вам необходимо по крайней мере 100 кубических метров.
Типы и популярные формы

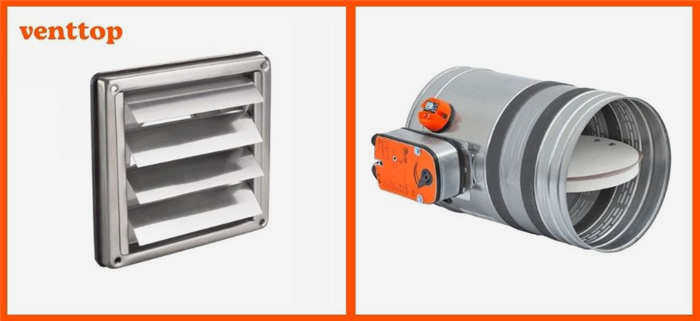

Существует четыре модификации канальных затворов:
- Лопастные (бабочка).
- Мембранные.
- "Слепая" инерционная решетка.
- Одностворчатые (бабочка).
Изготавливаются устройства трех типов:
- Пластиковые.
- Металлические.
- Соединенные между собой.
Металлические затворы долговечны. Они имеют много преимуществ:
- Не боится высоких и низких температур.
- Долгий срок службы.
В большинстве случаев не боятся влаги. Подходят для применения в тяжелых условиях.
Пластиковые затворы имеют свои преимущества:
- Низкая стоимость;
- Простота установки;
- Высокая устойчивость к влаге.
Недостатки – хрупкость. Со временем створки деформируются при воздействии низких или высоких температур. Они не выдерживают высокого давления принудительной тяги.
Выпускаются комбинированные жалюзи (модель Vents) из металла и пластика.

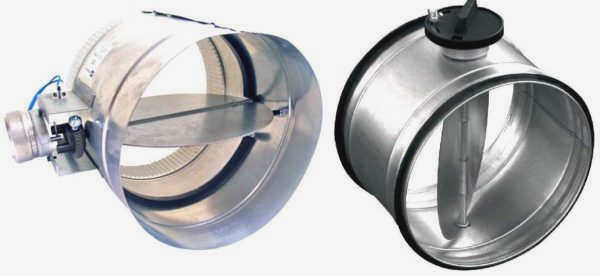

В зависимости от способа управления они изготавливаются:
- Механические.
- Электрические.
Электрический клапан работает за счет электропривода. В современных моделях для функциональности встроены датчики движения, датчики влажности, таймер, автоматический подогрев. Модели с электроподогревом монтируются на уличный канал, зимой створки не замерзают, тепло сохраняется в доме.
Механические модели более простые. Они регулируются с помощью золотника.
В зависимости от формы устройство делится на различные типы:
- Прямоугольный.
- Круглый.
Квадратный диффузор используется на производственных предприятиях. Прямоугольный диффузор может быть разных размеров, в зависимости от сечения труб.
Типы

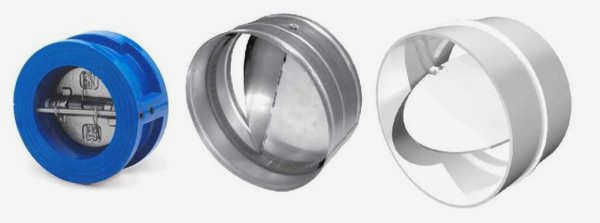

Вентиляционный обратный клапан может быть изготовлен из металла или пластика. Металл – это чаще всего оцинкованная сталь, реже – нержавеющая сталь. Существует также небольшая группа с пластиковым корпусом и металлическим клапаном – чаще всего их называют "комбинированными вентиляционными обратными клапанами".
Как выбрать один из них? Все просто. Нужно выбрать материал, из которого изготовлен воздуховод. Они могут быть круглыми или квадратными. Опять же, выбирайте ту же форму, что и существующий/планируемый воздуховод. Размеры такие же, как и у стандартных воздуховодов.
Способ открытия
Обратные клапаны имеют различные режимы открытия:
- Ручной. Заслонки открываются или закрываются вручную с помощью рычага. Это не очень удобно и, кроме того, в силу конструктивных особенностей они не герметичны, поэтому не могут полностью блокировать проникновение посторонних запахов.
- С электрическим управлением. Принудительно открываются одновременно с работой вентилятора или вытяжного вентилятора. Подходят только для систем вентиляции с принудительной вытяжкой воздуха (без естественной циркуляции).
- Механические. Наиболее распространенный тип. Открываются и закрываются с помощью движения воздуха. Их можно комбинировать с вентилятором или вытяжным вентилятором, а также с естественной вентиляцией.
Ручной обратный клапан может быть также установлен на выходном канале принудительного воздуха наружу. Иногда для этого его выводят наружу через стену, а не в вентиляционный канал. В этом случае лучше установить клапан, который открывается только при работе вытяжки. Можно, конечно, иметь нормально закрытую дроссельную заслонку, но она замерзнет при низких температурах и перестанет выполнять свою функцию. Поэтому ручное открытие в этом случае более надежно.
Вентиляционный клапан: где и как его установить

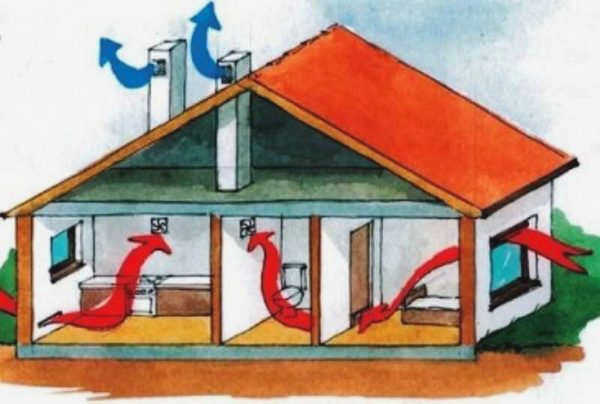

Если система вентиляции выполнена без использования вентиляторов и моторизованных вытяжек, то она называется системой естественной вентиляции. Для того чтобы система работала, на выходе из воздуховода устанавливаются клапаны обратной тяги. Для поддержания нормальной циркуляции не рекомендуется использовать решетки, блокирующие клапаны. Да, это выглядит лучше, но вентиляция страдает. Скорее всего, при небольшой тяге она не будет работать.
Если вы хотите установить декоративную вентиляционную решетку перед клапаном, вам придется смириться с ухудшением вентиляции, замедлением удаления запахов и избыточной влажностью. Установка решетки/клапана большего диаметра, чем рассчитано, может только помочь. В этом случае воздухообмен не пострадает.
В случае принудительной вентиляции обратный клапан может быть установлен до или после вентилятора. Этот выбор зависит от типа системы и вентилятора. Поскольку модели с канальными вентиляторами редко используются в частных системах, клапан обычно размещают за вентилятором в трубе. Расстояние не имеет значения. Основным критерием выбора места установки является простота обслуживания, так как заслонку необходимо периодически чистить и проверять.

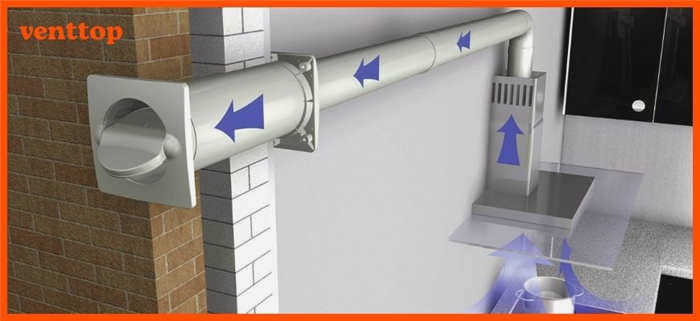

Установка на кухне с вытяжкой
При установке на кухне вытяжки с принудительной вентиляцией многие хотят сохранить естественную вентиляцию. Для этого необходимо установить тройник на входе вентиляционного канала. Подключите вытяжку с обратным клапаном к одному входу, а к другому – только обратный клапан. Как видите, система не очень сложная, но она работает.
