Запорная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, размер открытия пропорционален увеличению давления, оказываемого на внутреннюю поверхность. В то же время, по мере подъема механизма, объем выходящего теплоносителя плавно увеличивается.
Обратный клапан для насоса: конструкция, типы, принцип работы и особенности установки

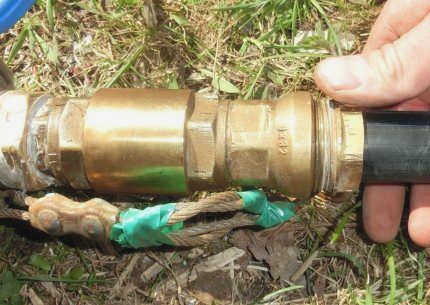

Установка насоса для стабильной транспортировки воды в дом требует подключения дополнительной арматуры. Обратный клапан для насоса – небольшое, но полезное устройство – должен быть установлен в водопроводной системе или на всасывающей трубе, опущенной в колодец.
Вы хотите самостоятельно оборудовать свою насосную систему обратным клапаном, но не знаете, как это правильно сделать и какой клапан для этого подходит?
Мы поможем вам разобраться в этом – в данном материале мы предлагаем ознакомиться с конструкцией, принципом работы обратного клапана и основными типами обратных клапанов. Также мы приводим пошаговые инструкции по его установке.
Назначение и принцип работы обратного клапана
Обратный клапан, как и любое другое сантехническое устройство, устанавливается для защиты сети от любых изменений параметров потока. Проще говоря, для того, чтобы вода подавалась постоянно, без перебоев и остановок, в нужном объеме.
Более узкое назначение клапана – организовать движение воды в одном направлении и предотвратить обратный поток.
Производители насосных станций оснащают комплекты клапаном, а если этот компонент запорной арматуры отсутствует, настаивают на его обязательном приобретении.
Цель установки такого клапана на насосную станцию состоит в том, чтобы
- стабилизирует давление и напор воды по мере ее вытекания из колодца или скважины;
- Организует подачу воды в правильном направлении – от источника к потребителю;
- Поддерживает постоянное заполнение магистрали;
- защищает оборудование от скачков давления, форс-мажорных ситуаций и незапланированного ремонта.
Принцип работы зависит от типа и конструкции клапана. Рассмотрим это на примере устройства, предназначенного для подключения к трубе.

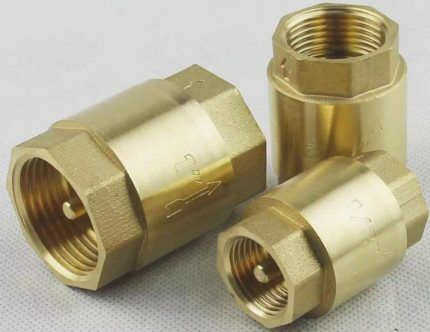

Самая простая модель для водопроводной сети, изготовленная из латуни и нержавеющей пружинной стали. Способ подключения – муфтовое соединение, резьба – внутренняя. Рассчитан на температуру до +110˚C
Основными элементами конструкции обратного клапана являются две рабочие части: седло и упорный элемент. Пружина служит для возврата запорного элемента в исходное положение.
Принцип работы обратного клапана прост. Когда жидкость течет в прямом направлении от источника к внутренней сети, головка клапана перемещается внутри корпуса, открывая зазор для воды. Если жидкость движется в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает область потока.
Зачем нужен обратный клапан?
Во время работы внутри системы отопления возникает гидравлическое давление, которое может быть неодинаковым в разных областях. Это может быть вызвано различными причинами.
Чаще всего это неравномерное охлаждение теплоносителя, ошибки в проектировании и монтаже системы или ее неисправность. Результат всегда один и тот же: направление основного потока теплоносителя меняется на противоположное и вращается в обратном направлении.
Это может иметь очень серьезные последствия, вплоть до выхода из строя котла или даже всей системы, что приведет к значительным затратам на ремонт.
По этой причине специалисты настоятельно рекомендуют устанавливать обратный клапан. Это устройство может пропускать жидкость только в одном направлении. Если возникает обратный поток, срабатывает запорный механизм, и отверстие становится непроницаемым для теплоносителя.
Таким образом, устройство способно контролировать поток жидкости, позволяя ей течь только в одном направлении.
Принцип работы обратного клапана очень прост. Он позволяет жидкости течь в заданном направлении и закрывает путь, когда она пытается течь в противоположном направлении.
Чтобы система работала правильно, важно, чтобы устройство не создавало дополнительного давления и позволяло жидкости свободно течь к радиаторам. Поэтому важно выбрать правильное изделие.
Разновидности обратных клапанов
Несмотря на то, что все устройства этого типа выполняют одну и ту же задачу, они имеют конструктивные, а значит, и эксплуатационные отличия. Рассмотрим подробнее каждый тип.

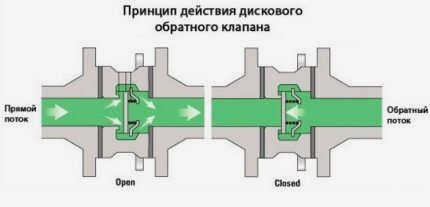

Устройства дискового типа
Отличительной особенностью данного изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размер которого позволяет полностью перекрыть поток теплоносителя, если он начинает двигаться в обратном направлении.
Диск соединен со стальной пружиной. Она находится в сжатом состоянии, когда жидкость движется в прямом направлении. При изменении направления пружина разжимается и выводит диск из положения, перекрывая тем самым трубопровод.
В конструкции клапана также предусмотрена прокладка, которая позволяет запорному механизму максимально плотно сидеть в седле. Следовательно, в работающих устройствах отсутствуют утечки.
Дисковые приводы широко используются при обустройстве бытовых систем отопления, поскольку обладают существенными преимуществами:
- Компактность. Изделия имеют небольшие размеры и вес, что позволяет устанавливать их в любой системе.
- Регулярное обслуживание устройства не требуется.
- Стоимость устройства невысока.
Существенным недостатком является отсутствие ремонтопригодности. Поэтому поврежденные клапаны сразу же заменяются новыми.
Существенным недостатком дисковых устройств является значительное гидравлическое сопротивление. На схеме хорошо видно, как это происходит. Жидкость должна преодолеть препятствие в виде блокирующего диска.
Другим недостатком является высокое гидравлическое сопротивление, создаваемое системой. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критичным. Со временем блокирующий диск покрывается слоем минеральных отложений, что приводит к выходу оборудования из строя.
Как проверить наличие неисправности?
Если вы заметили, что счетчик воды в вашем доме крутится в обратном направлении, выключите кран горячей воды, счетчик все равно крутится – вам срочно нужно установить обратный клапан. Если у вас течет вода на кухне и в ванной, если из одного из кранов идет только горячая или только холодная вода – вам необходимо установить клапан.

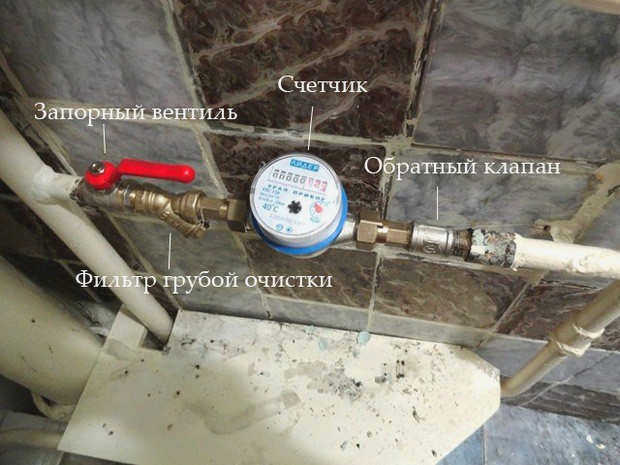

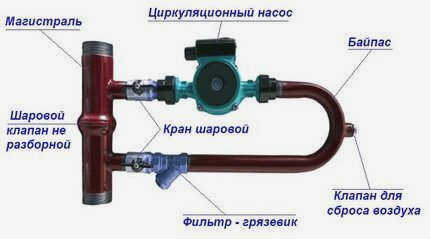

Чтобы избежать описанных выше проблем, просто установите два обратных клапана. Они должны быть установлены ниже по течению от шарового крана на обоих стояках в квартире. Если по какой-то причине сетчатый фильтр еще не установлен за запорным шаровым краном, его необходимо установить. Обратный клапан всегда устанавливается после счетчика. Установка должна идти в правильном направлении. Если его установить наоборот, он не сможет выполнять свою функцию. Некоторые счетчики уже оснащены встроенными клапанами. Как правило, они не очень надежны. Миниатюрные обратные клапаны помещаются в отверстие полутрубы или устанавливаются на выходе счетчика.
Внешний вид: тугая резинка и пластиковый круг с крестом в центре. Из-за малого размера и плохого качества изготовления они могут протекать. Поэтому не лишним будет поставить еще один обратный клапан.
Особенности установки

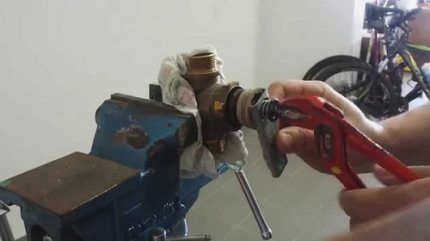

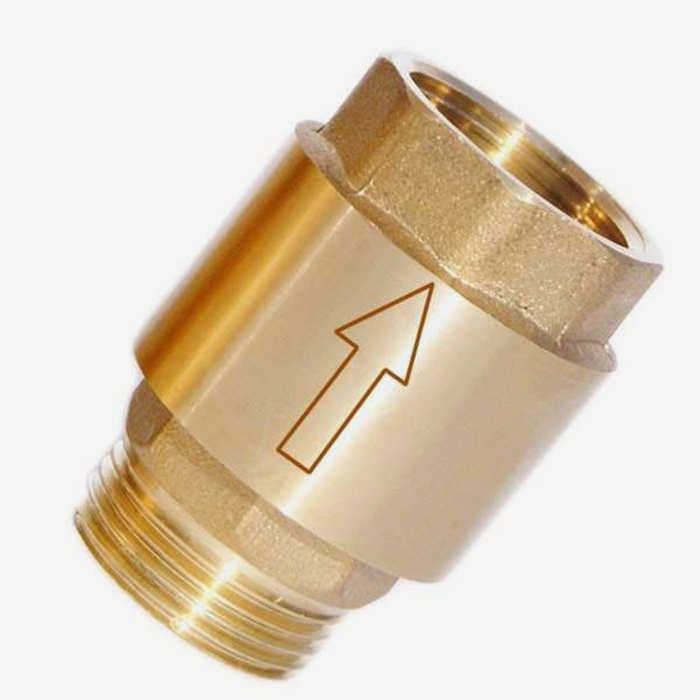

На поверхности изделия имеется стрелка, указывающая на движение воды. Сам корпус клапана состоит из двух частей: гайка накручивается на основание с помощью резьбы, закручивается по часовой стрелке, откручивается против часовой стрелки. При монтаже или демонтаже обратного клапана придерживайте гайку, с которой отпадает стрелка.
Инструкции по монтажу и регулировке
Если вы планируете самостоятельно установить предохранительный клапан отопления, необходимо заранее подготовить набор инструментов. Вам не обойтись без разводных ключей, гаечных ключей, крестовой отвертки, плоскогубцев, измерительной ленты, силиконового герметика.

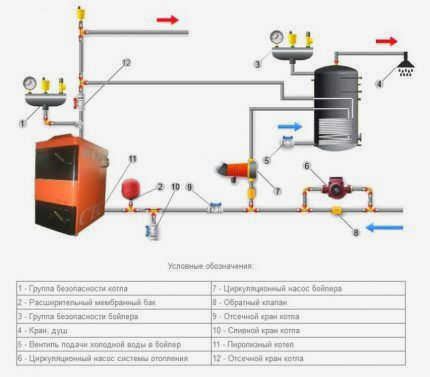

Перед началом работы необходимо определить подходящее место для установки. Рекомендуется устанавливать предохранительный клапан на подающей трубе рядом с выходом котла. Оптимальное расстояние между компонентами составляет 200-300 мм.
Все компактные бытовые предохранительные клапаны имеют резьбу. Труба должна быть уплотнена пенькой или силиконом для обеспечения полной герметичности при завинчивании. Не следует использовать изоленту, так как она не всегда выдерживает критически высокие температуры.
Процесс установки обычно пошагово описан в стандартной документации, прилагаемой к каждому устройству.
Некоторые основные принципы установки одинаковы для всех типов клапанов:
- Если предохранительный клапан не установлен в составе группы безопасности, манометр должен быть установлен рядом с предохранительным клапаном;
- в клапанах с пружинным приводом ось пружины должна находиться в вертикальном положении и под корпусом клапана;
- в устройствах с рычажным приводом рычаг должен располагаться горизонтально;
- На участке трубопровода между отопительным прибором и предохранительным устройством нельзя устанавливать обратные клапаны, запорные краны, задвижки или циркуляционные насосы;
- во избежание повреждения корпуса при повороте клапана используйте гаечный ключ с той стороны, где происходит завинчивание;
- дренажная труба, отводящая теплоноситель в канализацию или обратный трубопровод, подсоединяется к выходному патрубку клапана;
- выходной патрубок подключается не напрямую к канализации, а через воронку или отстойник;
- в системах, где жидкость циркулирует естественным образом, предохранительный клапан устанавливается в самой высокой точке.
Резюме и полезное видео по теме
Как устроен предохранительный клапан и из чего он состоит:
Предохранительный клапан как часть группы безопасности:
Подробнее о выборе и установке лучшего предохранительного клапана:
Предохранительный клапан – это простое и надежное оборудование, которое защитит ваш дом от непредвиденных аварийных ситуаций, возникающих в системах отопления. Все, что вам нужно сделать, это выбрать высококачественное устройство с нужными параметрами, затем правильно настроить и установить его.
Ищете подходящий предохранительный клапан для своей системы отопления? У вас есть вопросы, на которые нет ответа в материале выше? Задайте их нашим экспертам, оставив комментарий под статьей.
Или вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться собственным опытом установки клапана в вашей системе? Напишите свое мнение о необходимости такого защитного устройства, поделитесь советом по выбору на основе личного опыта.
