Монтаж ондулиновой черепицы: пошаговый обзор технологии работы
Когда необходимо покрыть крышу беседки, мастерской или дома с не самыми прочными стенами, предпочтение отдается легким кровельным материалам. К ним относятся битумная черепица, гофрокартон и так называемый еврошифер – ондулин.
На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно утомительного черчения крыши, не нужно резать остроугольные листы, да и еврошифер радует бесшумностью и является отличным конкурентом асбестоцементному шиферу. А о том, как его укладывать, мы и расскажем в этой статье.
И хотя монтаж ондулиновой черепицы довольно прост, для чего достаточно внимательно изучить инструкцию производителя, все же есть свои тонкости и нюансы. Поэтому если вы хотите построить крышу и забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!
Этап I. Конструкция кровли

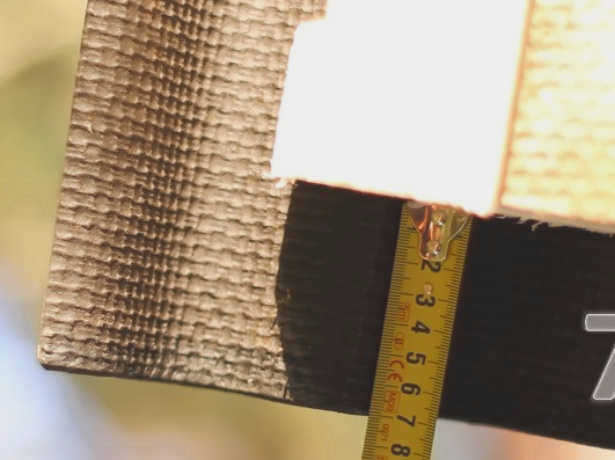

На самом деле кровельный материал, который сегодня называют рубероидом, – это битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые формируются в десятислойный лист со сжатой многослойной структурой.
Некоторые производители покрывают битумные гофрированные листы акрилом высокой плотности, который обеспечивает отличную защиту от ветра, дождя и ультрафиолетового излучения. Структура поверхности становится настолько гладкой, что грязь, попавшая на крышу, легко удаляется дождем и не оставляет следов.
Поэтому вся особенность ондулина заключается в его составе. В его основе лежит натуральная целлюлоза (известная как картон) с добавлением минеральных гранул для жесткости, смолы, битумных примесей и натуральных пигментов.
На заводе целлюлоза пропитывается битумом и добавками при высокой температуре, после чего вся масса помещается в специальную машину, где механически прессуется в аккуратную гофрированную форму. Вот и все! Готовый кровельный материал легок, удобен и легко режется обычной пилой по металлу (в отличие от металла, для которого требуется циркулярная пила).
Ондулин не похож ни на одну другую кровельную систему. Именно поэтому, при кажущейся простоте монтажа, так легко допустить ошибки и испортить этот прекрасный материал. Чтобы их избежать, давайте сначала изучим особенности еврокровли и что именно можно с ней делать.

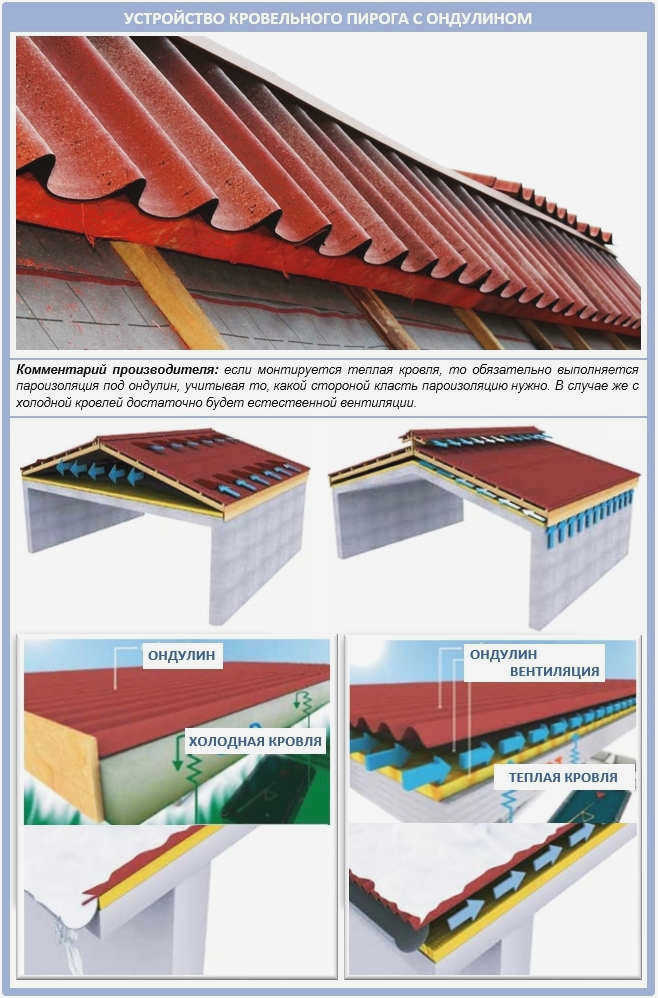

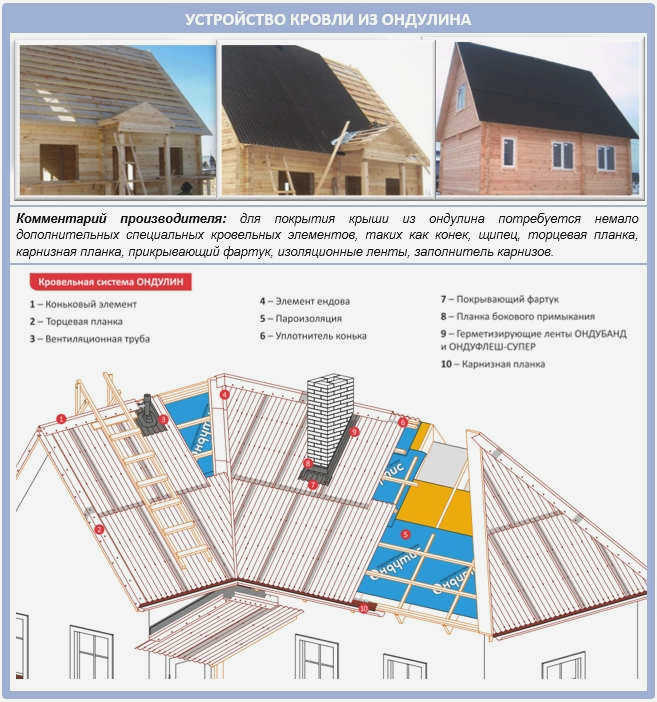

Независимо от производителя, такая кровля выглядит следующим образом:

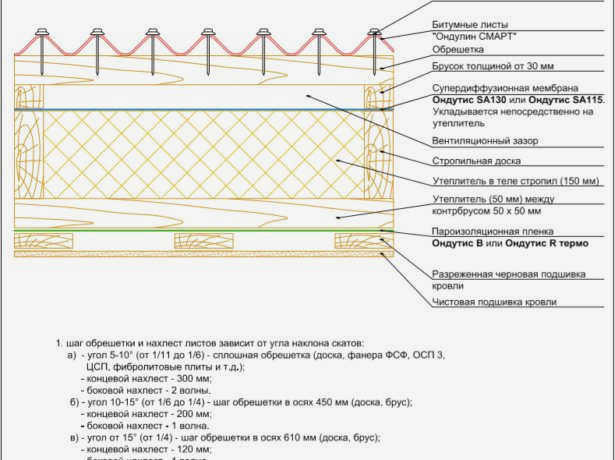

Здесь еще на этапе проектирования необходимо определиться с кровельным пирогом. Под ондулином можно сделать как холодную крышу с чердаком, так и теплую для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жаркую погоду, не соответствует действительности, если речь идет о фирменном материале.
Особенности устройства обрешетки крыши
Если принято решение делать кровлю с использованием ондулина, то основание для крепления этого материала позволит дополнительно сэкономить. Ведь при строительстве такой обрешетки используется минимум материала по сравнению с аналогичными "каркасами" для других видов кровли. Вы также немного сэкономите на толщине досок. Описанные преимущества обусловлены тем, что ондулин очень легкий.
Крепление материала можно осуществлять даже самостоятельно без посторонней помощи. Вес одного листа не превышает 10 кг. Поэтому его поднимают самостоятельно, "одной рукой", и сразу же укладывают на коробку.
Основание крыши укладывается обычным способом – поперечные доски, брус или кровельные плиты крепятся к наклонным балкам, образующим уклон крыши, – стропилам.

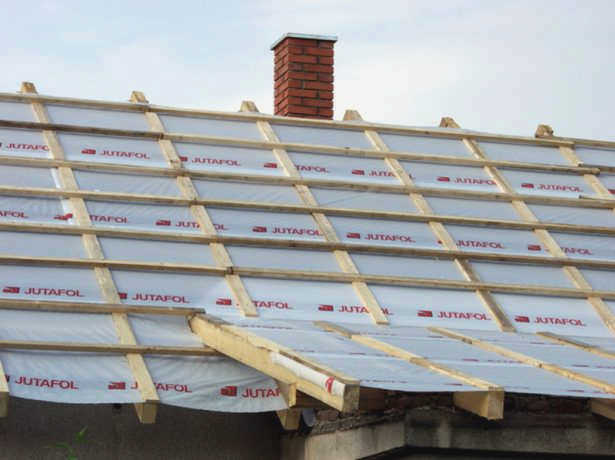

Кровельная обрешетка под кровельным листом выглядит классически
Однако точные размеры расстояния между деталями такой конструкции зависят от принятого уклона крыши.
Уклон обрешетки под ондулин
Здесь возможны три варианта.

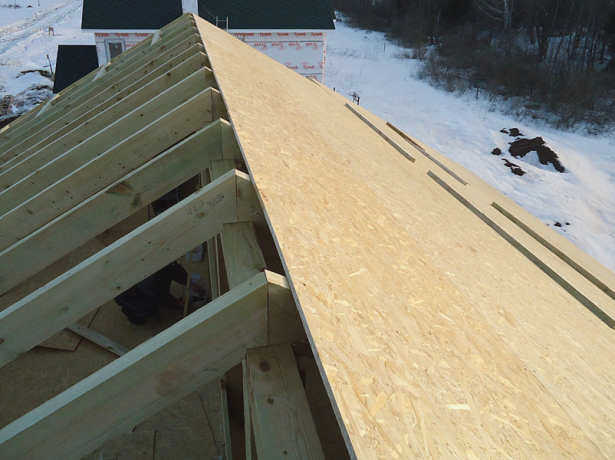

- Верх дома полностью горизонтален или имеются минимальные отклонения от прямолинейности, т.е. уклоны до 10 градусов. В этом случае вместо обрешетки укладываются сплошные фанерные или OSB-плиты. Толщина такого пола должна быть не менее 8 мм. Зазоры между плитами составляют не более 2-3 мм.
- Уклон скатов составляет 10-15 градусов. В этом случае получается обычная "лестница". – решетчатая конструкция. Шаг между досками для кровли минимален – от 30 до 40 см. Пиломатериал берется следующий: либо брус 50х50 мм, либо доски толщиной 25-30 мм без брусков и шириной 15 см.
- Уклон ската стремится к половине прямого угла. Смежные обрешетки можно располагать на расстоянии 60 см друг от друга. Можно использовать одинаковые доски толщиной 25-30 мм и шириной 15 см и более.
Какой материал подходит для обрешетки
Рассмотрим случай классической "лестницы" с шагом 30 см. Обычно здесь используются доски из хвойных пород дерева. Наиболее распространенный выбор – сосна. Дело в том, что ее стоимость относительно невысока, а в структуре такого материала много смолы. Это обстоятельство дополнительно защищает кровлю от быстрого гниения.
Читайте также: Кровля из профнастила: все нюансы работы
Доски покупают нестрогаными – так получается дешевле. Ведь при креплении ондулина гладкость основания не играет никакой роли.
Если обрешетка сплошная, из досок, то порода дерева не имеет значения. Достаточно купить толстую фанеру или OSB-плиты. Все зависит от стоимости.

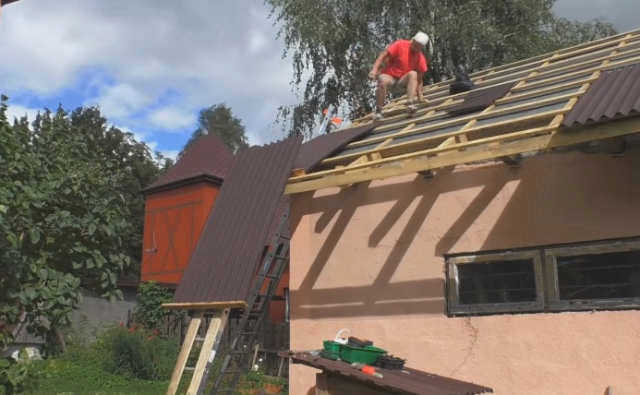

Если позволяют средства, то доски также крепятся с хорошим шагом
Расчет древесины в зависимости от угла наклона
Рассмотрим случай, когда доски крыши находятся на расстоянии 40 см друг от друга. В качестве примера возьмем односкатную крышу. Пусть размеры планируемой конструкции составляют 3 м с шагом 3 м и 5 м свеса. Угол наклона составляет 30 градусов. Рассчитаем количество досок со следующими параметрами: ширина 20 см и толщина 3 см.
Таким образом, длина наклонной части крыши составляет 3 м. Каждая доска имеет ширину 20 см, к которой добавляется уклон 40 см. К общей длине добавляется доска с отступом 20 + 40 = 60 см. Если мы разделим 3 м на 60 см, то получим 5. Это означает, что для обрешетки нам понадобится 5 досок.
Однако длина ската со стороны карниза составляет 5 м. Доски такой длины не всегда доступны. Проще купить куски длиной 3 м. Это удвоит количество досок. Поэтому вам понадобится 5 x 2 = 10 досок длиной 3 м.
Удобнее крепить их поочередно.
Монтаж рубероидной кровли
Монтаж ондулиновой кровли состоит из нескольких этапов. Тщательное соблюдение каждого этапа гарантирует высокое качество конечного результата.
Расчеты материалов
Правильно выполненные расчеты листов ондулина позволят провести монтаж кровли без помех. Кроме того, материал из разных партий может отличаться по оттенку, что будет заметно уже на готовой кровле, поэтому необходимо закупать листы в достаточном количестве.
При расчете учитываются

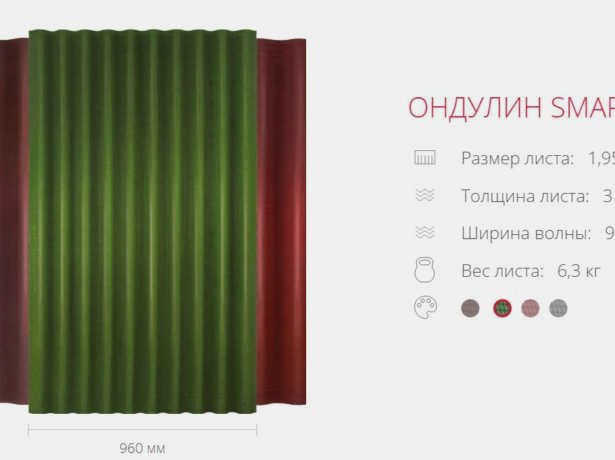

- Размер листа. Стандартные параметры – 2 м в длину и 0,95 м в ширину, наличие 10 волн;
- величина нахлеста, которая варьируется в зависимости от угла наклона крыши (до 15° – 30 см для сплошной обрешетки, выше 15° – 15-20 см);
- Величина боковых нахлестов также зависит от наклона ската (до 15° – 2 волны, выше 15° – 1 волна).
Каждый лист мембраны имеет полезную площадь поверхности, которая зависит от нахлестов.
Нахлесты и перекрытия уменьшают полезную площадь материала. При покупке рубероида к рассчитанному количеству следует добавить еще 10-15% на отходы, трещины и обрезки (15-20%, если крыша имеет сложную форму с большим количеством переходов и углов).
Зная эти параметры, легко рассчитать нужное количество материала, следуя инструкциям:
- Рассчитайте площадь ската. Для этого можно использовать математические формулы. Например, чтобы найти площадь прямоугольника, умножьте длину одной стороны на длину другой стороны. Проведем расчет для линейной крыши с уклоном 10 м (длина коньковой балки) и 3 м (длина карниза). Площадь такого ската равна 10 x 3 = 30 м 2. Следовательно, площадь двускатной крыши правильной формы равна 30 x 2 = 60 м 2 .
- Рассчитайте полезную площадь листа ондулина. Этот параметр зависит от нахлестов. Например, угол наклона крыши составляет 15°, поэтому нахлест будет равен 15 см, а боковой нахлест – 1 волне. Исходя из этих параметров, размер листа ондулина составит 195 – 15 = 180 см (1,8 м) в длину и 96 – 9,5 = 86,5 см (0,86 м) в ширину. Полезная площадь рассчитывается по математической формуле: 1,8 x 0,86 = 1,55 м 2 .
- Рассчитайте необходимое количество материала, достаточное для покрытия всей крыши. Для этого разделите общую площадь ската на площадь листа ондулина (при расчете используйте параметр полезной площади): 60/1,55 = 38,7. Округлите до 40 листов.
- Рассчитайте резерв. Добавьте 10% к количеству листов материала для запаса или 40 x 0,1 + 40 = 44 листа.
Пандулин поверх старого шифера или рубероида
Рулонная кровля – нетребовательный кровельный материал, поэтому при повторном покрытии крыши нет необходимости снимать старую кровлю. Однако в этом случае потребуется тщательная подготовка поверхности. Для этого необходимо выполнить следующие действия:
- Очистите крышу от мусора, мха и листьев;
- Осмотрите поверхность и удалите все вздувшиеся участки;
- Отрежьте оторванные куски рубероида (или отремонтируйте их, если это проще) и удалите осколки шифера.

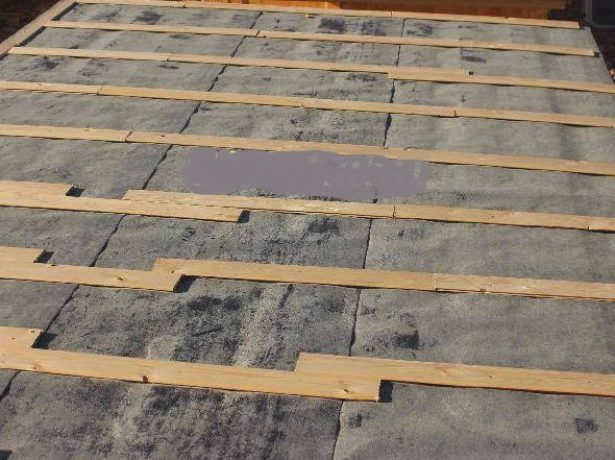

Остальная часть процесса укладки такая же. После подготовки поверхности уложите обрешетку поверх старой кровли. Если это шифер, то действия следующие:
-
Сначала подготовьте все необходимые материалы и инструменты, в частности непосредственно ондулин и дерево для конька. Что касается инструментов, то вам понадобятся молоток, пила по дереву, отвертка, угольник и карандаш с рулеткой. Желательно также иметь лестницу, чтобы легче было передвигаться по крыше.

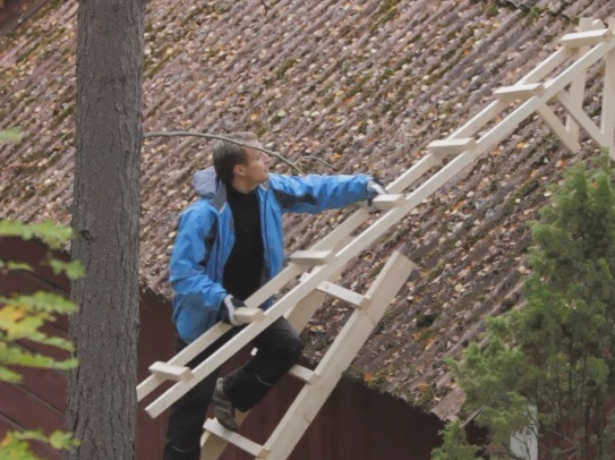

Лестница делает передвижение по крыше более безопасным

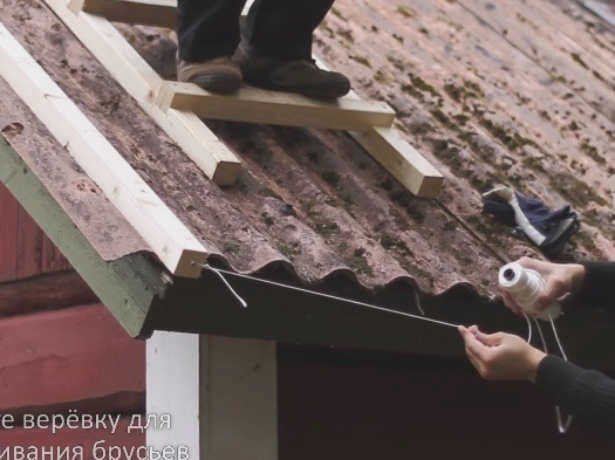

Веревка, натянутая между двумя опорами, обеспечивает максимально возможную ровность обрешетки.
Свесы не должны быть слишком большими, так как такой материал будет сдуваться ветром.
Если рубероид укладывается на бумагу, следуйте следующему плану:
- Уложите доски вдоль ската и закрепите их оцинкованными гвоздями длиной 12 см.
- Закрепите рейки на расстоянии 60 см.
Советы и хитрости
В отличие от массивных досок, классическая обрешетка укладывается с крутым уклоном, а это значит, что если обрешетка прибита неправильно, гвозди, крепящие ондулин, будет некуда вбивать.

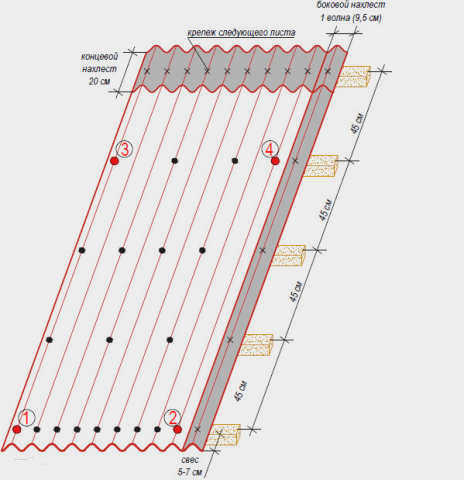

Недаром производитель рекомендует два вида шага – 45 см и 61 см. Это расстояние между осями каждого горизонтального бруса. Именно из этих размеров и нужно делать шаблон, иначе правильно закрепить лист ондулина не получится.
Кроме того, гвозди в обрешетку забиваются только под крутым углом. Такое решение предотвращает выдавливание крепежа под воздействием воздушных потоков и освобождает место для забивания гвоздей в ондулин.
Иногда бывает трудно установить длинную и неровную обрешетку, и материал приходится снимать и снова устанавливать в стропила. В этом случае целесообразно просверлить отверстие в центре бруса и вкрутить саморез длиной 40-50 мм. Балку можно временно закрепить саморезами, а затем прибить к стропилам после окончательного выравнивания.
Хороший способ закрепить гвоздь в теле доски – пропитать его клеем или старым оливковым маслом. Если маслянистую жидкость прокипятить в течение получаса, то получится липкая субстанция, похожая на мазут. В него обмакивают гвоздь, прежде чем вбить его в дерево или обрешетку. Масляный слой действует как смазка и предотвращает растрескивание древесины, даже если она твердая. Густой состав герметизирует входное отверстие, защищая металл от коррозии, а древесину от разбухания.
Примерно через три дня масло высыхает, герметизируя крепеж в теле планок. Тот же метод используется для крепления листов ондулина. Однако вытащить и удалить из коробки вбитый таким образом гвоздь будет нелегко.
Применение
Правильное расстояние между досками в коробе под ондулин не представляет особой проблемы, если тщательно соблюдать рекомендации производителя. Если для укладки кровли используются листы нестандартного размера, расстояние между досками придется уменьшить в той же пропорции или использовать дополнительную подложку для защиты листов.
