Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Подключение небольшого сельского участка к центральному водоснабжению очень часто невозможно из-за удаленности места пересечения водопроводных сетей. Иногда рыть колодец или бурить скважину слишком дорого, а для строительства автономной системы необходим собственный источник воды.

В таких случаях можно организовать абиссинский колодец своими руками – технология такого источника водозабора довольно проста. Правда, прежде чем приступить к реализации этой идеи, необходимо понять принципы устройства и работы системы.

Мы расскажем вам, как спланировать абиссинский колодец, какое оборудование вам понадобится и как самостоятельно пробурить игольчатое отверстие. Особое внимание следует уделить типу почвы на участке.

Принципы устройства абиссинского колодца

Абиссинский колодец – это упрощенный вариант скважины, который позволяет добывать воду из первого или второго водоносного слоя, расположенного выше. Его конструкция очень проста. Он представляет собой колонну из соединенных между собой стальных газовых труб с примитивным фильтром и металлическим выступом на дне.

Узкий ствол шахты похож на старинное швейное устройство. Отсюда и второе название: игольное отверстие.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему по долговечности

Классический способ погружения абиссинского колодца в землю осуществляется с помощью молотка – это самый простой метод, широко используемый самодельщиками. Она забивается до тех пор, пока труба с нижним наконечником не проникнет в водоносный слой.

Иногда колонна частично погружается с помощью шнекового бурения, но наем ручной или механической буровой установки значительно увеличивает бюджет работ.

Абиссинский колодец был изобретен и испытан во время войны между колониальной Англией и Эфиопией в 1867-68 г. Конструкция, предложенная американским инженером Нортоном, постоянно снабжала британские войска водой во время их передвижений по пустыне.

Фотогалерея
Фото из
Абиссинский колодец – самый экономичный метод получения подземных вод

Поскольку глубина скважины обычно не превышает 10-12 м, для откачки воды используются недорогие поверхностные насосы.

Дебит скважины-иглы равен дебиту обычной трубчатой скважины.

Игольчатую скважину можно пробурить в любом месте, часто недоступном для обычной скважины, например, в подвале дома.

Строительство игольчатой скважины требует минимальных инвестиций
Вода выкачивается с помощью поверхностных насосов.
Абиссинский колодец ничем не отличается от обычного колодца
Бурение абиссинского колодца в подвале дома

Устройство для извлечения живительной жидкости из подземных слоев земли быстро устанавливается, демонтируется и вновь используется в следующем месте отдыха.

История простого и эффективного колодца

Впервые простой колодец был сделан в Эфиопии в разгар войны. В те годы страна называлась Абиссинией, поэтому и колодцы эти стали называть абиссинскими. Воды категорически не хватало, поэтому было принято решение вставить в землю тонкую трубу и попытаться добыть жидкость из среднего слоя почвы. Затем с помощью нортоновых снарядов быстро бурили скважины, что позволяло военным подразделениям организовывать водоснабжение даже в глубине пустыни. В 19 веке абиссинские колодцы появились в России. Многие люди оценили простоту установки и удобство колодцев, а также чистоту добываемой воды. Сейчас такие проекты находятся на пике популярности благодаря своей дешевизне и возможности самостоятельно организовать систему.

Импровизированный колодец работает просто – под действием насоса вода со дна земли поступает на стержень конструкции, фильтруется и выводится наружу. Во время строительства колодца важно проверить, достигнут ли водоносный слой. Это можно определить с помощью металлического полого цилиндра, известного как "заслонка". Устройство напоминает перевернутую чашку с петлей для крепления к рулетке. Когда нижняя часть цилиндра соприкасается с водой, раздается громкий стук. Это означает, что достигнута нужная глубина скважины. Более простой способ определить, работает ли недавно построенный колодец, – опустить в него пластиковую трубу нужного диаметра. Когда внутри скважины появится вода, будет слышен приглушенный треск.

Преимущества и недостатки игольчатого колодца

• Относительно низкая стоимость. Например, забивная скважина обойдется дороже. А для такого колодца все можно купить самостоятельно в обычном магазине строительных материалов.
• Быстрое обустройство. Монтаж занимает несколько часов, даже если вы делаете что-то подобное впервые.
• Простой монтаж. Для установки источника не требуется специальной техники или тяжелых дрелей.
• Пригодность в любом месте. Скважину можно разместить в подвале, гараже или погребе дома.
• Длительный срок службы .. Качественный колодец будет обеспечивать чистой водой в течение многих лет.

Недостатки абиссинского колодца — Невозможность извлечения жидкости со значительной глубины. Один колодец вряд ли сможет покрыть потребность в большом количестве воды. Проблема решается путем организации на участке нескольких источников.

Как это сделать?

Обустройство абиссинского колодца для зимнего использования подразумевает утепление конструкции, чтобы она не замерзала в холодное время года. Это необходимо сделать одновременно с установкой оборудования.

Для строительства утепленного абиссинского колодца необходимы следующие материалы:

1. Трубы диаметром 1-1,5 дюйма и длиной 1,5-2 м. Подходят трубы из оцинкованной или нержавеющей стали. Медные изделия не устойчивы к механическим воздействиям и могут окисляться, что повлияет на качество питательной воды.
2. Соединительные муфты с резьбовыми фитингами. Размер определяется диаметром используемых труб.
3. Экран в виде сетки, который надевается на перфорированную часть трубы.
4. Металлический наконечник, выполненный в виде иглы – его диаметр должен быть больше диаметра используемых труб.
5. Приводной наконечник – должен быть изготовлен из твердого металла, чтобы предотвратить раздавливание труб при движении конструкции.
6. Насос – может быть ручным или электрическим. Последний тип работает только при температуре выше нуля, поэтому его используют только зимой при обустройстве абиссинского колодца.
7. Также важно не забыть о расходных материалах, к которым относятся болты, гайки, хомуты и тонкая проволока.

Если на участке планируется зимнее использование абиссинской скважины с электронасосом, необходимо также подготовить кессон. Это бетонный колодец, который служит изоляцией для дренажной конструкции.

Затем необходимо подготовить следующее Следует подготовить необходимые для работы инструменты:

• кувалда, железный молоток или стальной прут – инструменты, которые будут использоваться для забивания абиссинской скважины;
• садовый бур;
• шуруповерт;
• дрель;
• газовые гаечные ключи;
• может возникнуть необходимость в использовании сварочного аппарата.

Как сохранить его на зиму?

Вода в абиссинском колодце находится ниже точки замерзания, поэтому сам источник не нуждается в дополнительной подготовке к зиме.

Самое главное – поддерживать функциональность установленного оборудования. Техническое обслуживание проводится для конструкций, не утепленных кессоном и расположенных на улице.

Процедура заключается в следующем:

1. Насос и шланг необходимо снять и перенести в теплое место.
2. Слить всю воду из труб и продуть трубы воздухом под давлением, чтобы убедиться в их безопасности.
3. Для защиты трубы от дождя, грязи, снега, пыли и других внешних факторов на трубу необходимо нарезать резьбу и накрутить защитный колпачок.
4. Оголовок колодца должен быть герметично закрыт специальной пробкой, колпачком или полиэтиленовой пленкой.

Рекомендуется дополнительная дезинфекция колодца путем хлорирования. Для этого необходимо приготовить раствор: 30 грамм хлора на ведро воды. Количество выбирается в зависимости от глубины: 1 ведро на 1 метр. Затем этот раствор следует залить непосредственно в трубы.

Подключение

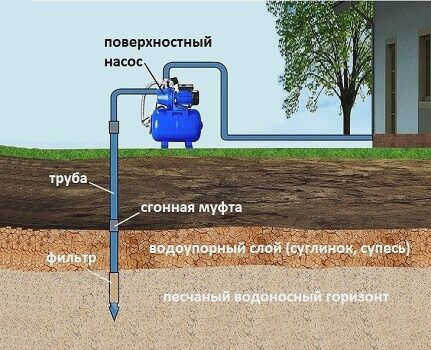

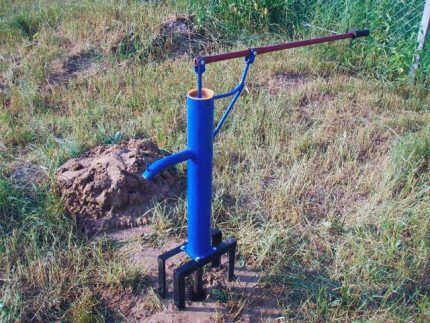

Собранный насос устанавливается на абиссинский колодец – либо поверх самой обсадной трубы, либо на дополнительно установленную конструкцию.

В первом случае важно обеспечить полный контакт обсадной трубы с трубой и снять вибрации с насоса, закрепив его на дополнительной опоре; во втором случае оптимальна стальная конструкция в виде треноги.

Выглядит это следующим образом:

1. Подготовьте инструменты и материалы: муфты, шланги, обратный клапан с фильтром, фитинги, манометр и реле давления при наличии аккумулятора давления, рулетку, спиртовой уровень, изоляционные материалы для соединений труб, паяльник для пластиковых труб.
2. Насос устанавливается на прочное основание – из кирпича, бетона или дерева. В дополнение к металлическим фитингам используются резиновые прокладки для гашения вибраций агрегата.
3. Шланг подсоединяется к насосу, который оснащен обратным клапаном и фильтром для придания воде шероховатости. Шланг опускают в воду так, чтобы клапан находился на глубине не менее 30-35 см.
4. Насос подключается к резервуару для воды, а затем к системе водоснабжения. Важно по возможности уплотнить соединения лентой ФУМ или аналогичным материалом.
5. Собранная система проверяется путем наполнения насоса водой, включения его в сеть, наполнения бака водой и проверки манометра. В случае возникновения утечек (в соединениях труб и потери целостности резервуара) их устраняют.
6. Работа системы управления регулируется – при падении давления в системе необходимо включить насос для восстановления давления (от 3 до 4 атмосфер).

При размещении и соединении частей гидравлической системы между собой важно обеспечить достаточный уклон линии подачи и изоляцию труб. При регулировке давления в системе убедитесь, что значение соответствует насосу (проверьте в руководстве по эксплуатации изделия).

Эксплуатация и техническое обслуживание

Важнейшим принципом работы любого насоса является правильная эксплуатация в соответствии с расчетными условиями. Изделие не должно быть перегружено, а электропитание должно быть на уровне, указанном в инструкции.

При установке важно защитить электромеханический компонент от плохой погоды и осадков.. Необходимо регулярно проверять состояние устройства. Для осмотра и обслуживания используйте соответствующие инструменты.

Слишком быстрое откачивание воды может привести к загрязнению фильтров, поэтому важно подобрать производительность насоса в соответствии с производительностью абиссинского колодца. Если в воде много ила и песка, важно использовать подходящие фильтры. Если фильтр засоряется, необходимо очистить насос и блок фильтра.
