Водонагреватели косвенного нагрева: конструкция, принципы работы и схемы подключения
В частных домах, дачах, спортивных комплексах и гостиницах часто используется водонагреватель косвенного нагрева – он работает без подключения к центральному водоснабжению. Такое оборудование справляется с нагревом больших объемов воды, легко поддерживает нужную температуру и обеспечивает бесперебойную подачу горячей воды.
Одним словом, если вы ищете недорогой водонагреватель для одноконтурного котла, подумайте об установке BKH в своем доме. Чтобы облегчить выбор, здесь приведены критерии покупки бойлера, принцип его работы и схемы подключения.

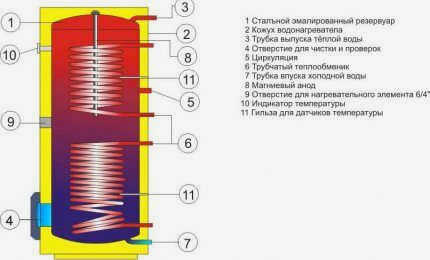

Конструкция и принцип работы водогрейного цилиндра.
Бойлер косвенного нагрева может работать только на ресурсах внешнего источника, но для работы системы в теплое время года можно подключить нагревательный элемент.
Для обеспечения бесперебойного снабжения система будет иметь контур рециркуляции – вода будет непрерывно течь по трубам, и при открытии крана будет происходить подача горячей воды в точки врезки, подключенные к контуру.

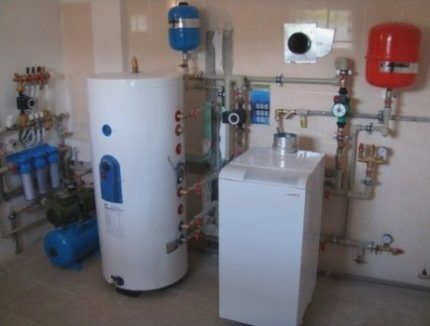

Бойлер косвенного нагрева обычно устанавливается рядом с котлом отопления, и этот "дуэт" занимает довольно большую площадь, особенно если оба устройства отдельно стоящие.
Таким образом, установка значительно экономит энергоресурсы, но при этом достигается не меньший комфорт, чем при централизованной системе горячего водоснабжения.
Фотогалерея
Фото из
Бойлер косвенного нагрева используется для приготовления горячей воды, которая нагревается от проходящего через него теплоносителя.
Бойлер косвенного нагрева подключается непосредственно к трубопроводу системы отопления. Для его непосредственной работы не требуется топливо или электроэнергия.
Внутри самого простого варианта бойлера косвенного нагрева проходит змеевик из трубы или сильфонного шланга.
Нагретая котлом вода течет по змеевику, установленному в корпусе бойлера, и передает часть тепловой энергии воде в корпусе. Пространство между двумя баками, один внутри другого, может выступать в качестве теплообменника
На даче или в загородном доме водонагреватель косвенного нагрева легко сделать своими руками. В его корпусе или приваривается кран для забора воды, или труба, ведущая к смесителю
Корпусом самодельного бойлера может служить любой металлический бак, корпус обычного бойлера, пустой газовый баллон
Сделать водонагреватель косвенного нагрева своими руками несложно. Основная проблема заключается в правильном подключении
Характеристики бойлера косвенного нагрева
Вкратце, это водонагреватели, но в отличие от бойлера теплоноситель в них нельзя довести до кипения. Они могут быть
- накопительными;
- проточными.
Косвенные баллоны имеют большой объем и нагретый элемент под ним. Это может быть, например, теплообменник. Кипящая вода из автоклава проходит через теплообменник и нагревает содержимое до нужного значения. Когда жидкость сливается, емкость наполняется водой и продолжает нагрев.
При достижении заданного значения срабатывает термодатчик и нагрев отключается. Если теплообменник подключен к нагревателю, насос размещается между ними, а тепловое реле воздействует на его работу для поддержания заданного режима.
Чтобы защитить содержимое от охлаждения, бак оборачивают теплоизоляцией и закрывают защитной крышкой. Корпус обычно изготавливается из металла, поэтому от влаги он защищен слоем краски.
Водонагреватель косвенного нагрева можно приобрести в нашем интернет-магазин.

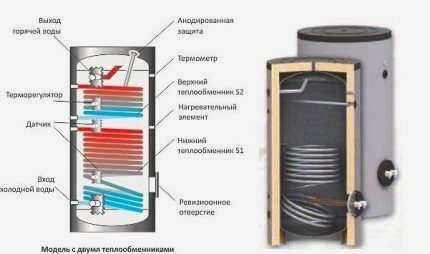

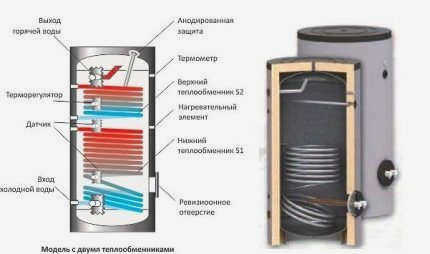

Расположение теплообменника в бойлере косвенного нагрева
Если накопительный бак предназначен в основном для хранения теплоносителя, то проточный включается только при необходимости и сразу отключается, когда в нем больше нет нужды. Сами баки могут быть выполнены в виде трубы небольшого диаметра, в которую помещается нагревательный элемент (трубчатый электронагреватель). Высокая мощность нагревательного элемента и малый объем воды обеспечивают быстрое достижение желаемой температуры воды.
Открытый и закрытый тип
При подключении косвенного нагревателя к одному бойлеру бойлерПромежуточный нагреватель может быть открытого (безнапорного) или закрытого (напорного) типа. В закрытом типе бак заполняется центральным или частным источником воды и находится под давлением. По мере нагрева жидкости давление увеличивается. Чтобы защитить бак от разрыва, к нему подключается расширительный бак, который гасит избыточное давление. На оборудовании также может быть установлено защитное оборудование:
Причина установки дополнительного оборудования
Не всегда легко разобраться, как подключить косвенный водонагреватель к одному бойлеру. Поэтому возникает резонный вопрос: так ли необходим этот дополнительный водонагреватель? В городских домах есть центральное отопление и бытовая горячая вода. Эти системы решают почти все проблемы благоустройства.
В частном секторе, в деревнях и в бунгало ситуация совершенно иная. В сельской местности, например, централизованное отопление подается в основном на предприятия и в близлежащие дома, если котельная имеет достаточную мощность. А когда речь идет о горячей воде для бытовых нужд, это большая редкость. Поэтому сельчанам пришлось прибегнуть к множеству хитростей, чтобы сделать свои дома лучше.
Все началось с отопления – в плитах поставили водонагреватели и проложили трубы по всему дому, создав частную систему нагрева воды. Затем был установлен бак, который приварили к трубе, выходящей из бойлера.

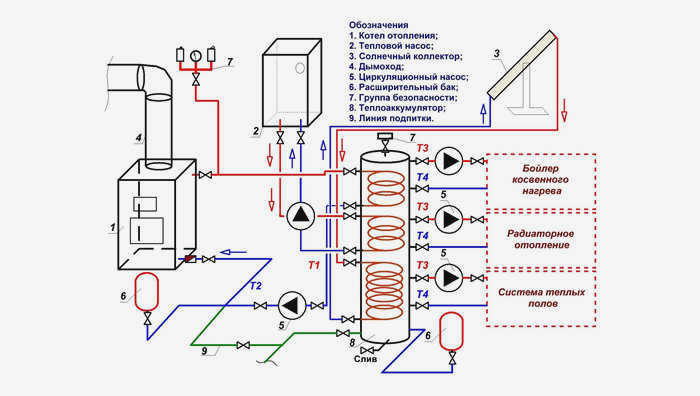

Схема подключения бойлера
Поскольку бойлер имел вход для холодной воды и выход для горячей воды и был подключен к собственному источнику воды, он мало чем отличался от современного теплообменника. Но он работал только для нагрева плиты, и температуру нельзя было регулировать. Такого устройства было достаточно для мытья посуды, но оно не подходило для душа – его объем был слишком мал, и мыться можно было только тогда, когда вода была горячей. Когда отопительный сезон подходил к концу, импровизированное устройство приходило в негодность.
Из вышесказанного ясно, что необходимость в водонагревателе в сельской местности сохраняется. Горячая вода может понадобиться в любой момент, а нагревать ее каждый раз на электрической или газовой плите не всегда удобно и экономически выгодно.
Выбор водонагревателя косвенного нагрева
Прежде чем приобрести и подключить буферный бак (также известный как БКН), важно ознакомиться с конструктивными особенностями наиболее распространенных типов. Дело в том, что существует множество типов агрегатов, включая комбинированные модели, которые работают одновременно с системами отопления и альтернативными источниками энергии.
Мы рассмотрим традиционные змеевиковые котлы, использующие горячую воду в качестве радиатора.
Особенности конструкции и принцип работы

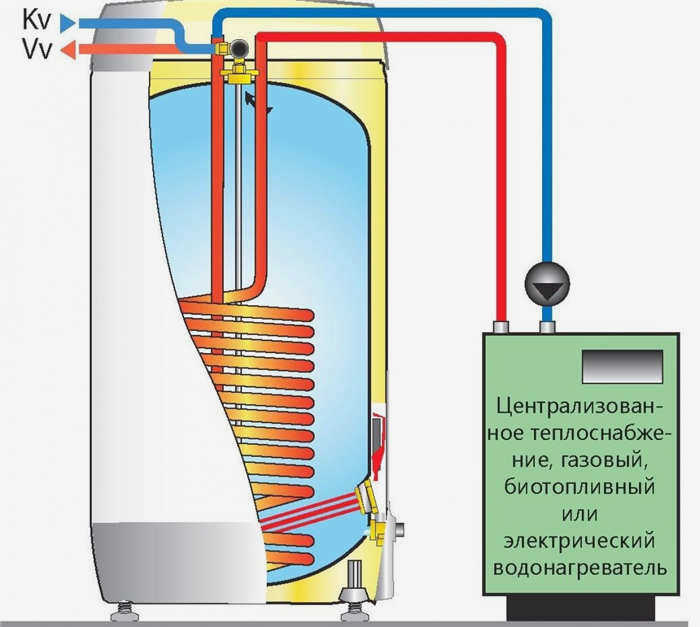

Что означает косвенный нагрев? Приборы с прямым нагревом за счет подключения к электричеству или газовой горелке, БКН имеют другой источник тепла. Нагрев воды осуществляется путем подключения к системе ГВС, то есть источником является теплоноситель – горячая вода (или ее заменитель).
Внешне БКН напоминает стандартный водонагреватель – т.е. имеет бочкообразную форму, хотя современные модели более эргономичны. Для удобства использования и установки они имеют прямоугольную конфигурацию

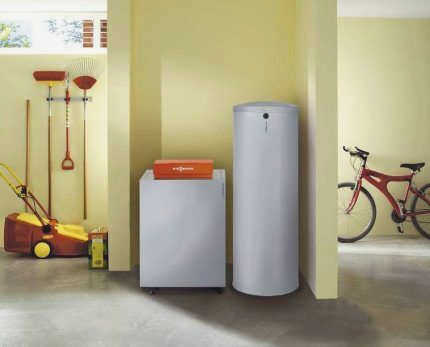

Если вы посмотрите на новые модели известных брендов, то заметите, что газовые котлы и котлы центрального отопления часто имеют одинаковый дизайн. Они устанавливаются рядом друг с другом или один под другим для экономии места.
Основной нагревательный элемент представляет собой стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который находится внутри металлического бака, покрытого защитным слоем эмали. Чтобы вода не остывала слишком быстро, корпус снаружи окружен слоем теплоизоляции, а в некоторых моделях еще и кожухом.
Если вы хотите, чтобы вода в бойлере быстро нагревалась, выбирайте модель с несколькими теплообменниками, а если вы хотите, чтобы она медленно остывала, выбирайте модель с хорошей изоляцией.
Детали подключения

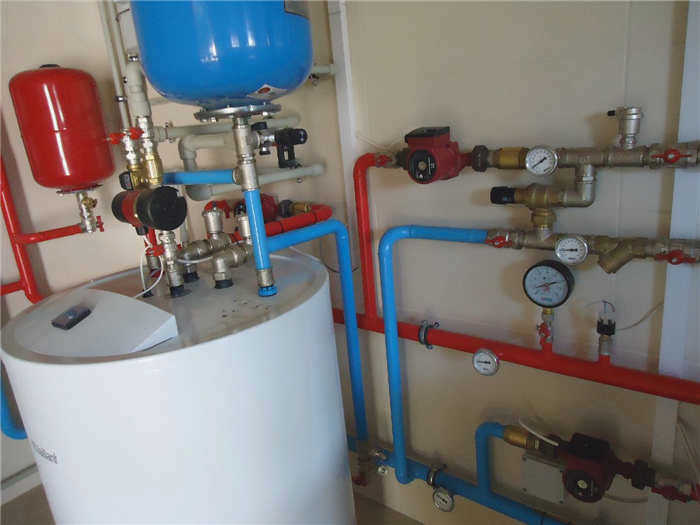

Проводка и подключение проще, если бойлер установлен вместе с котлом, насосами и другими приборами, участвующими в установке ГВС. Подключить дополнительный прибор к существующей сети сложнее.
В любом случае, для правильной работы прибора необходимо соблюдать несколько правил:
- выберите правильное место установки – как можно ближе к бойлеру;
- обеспечить ровную поверхность для установки бойлера;
- установить мембранный аккумулятор (на выходе нагретой воды) объемом не менее 1/10 объема БКН для защиты от теплового расширения;
- оснастить каждый контур шаровым краном для простого и безопасного обслуживания оборудования (например, трехходового клапана, насоса или самого котла);
- Установите обратные клапаны на трубы водоснабжения для защиты от обратного потока;
- Улучшите качество воды, установив фильтры;
- Правильно расположите насос (или несколько насосов) – ось двигателя должна быть горизонтальной.
В целях безопасности не пытайтесь крепить тяжелое оборудование к гипсокартону или тонким деревянным перегородкам. Подходят бетонные и кирпичные стены. Кронштейны или другие виды креплений фиксируются с помощью скоб, анкеров или дюбелей.
Независимо от того, является ли прибор отдельно стоящим или настенным, по возможности его следует устанавливать выше уровня, на котором установлен котел, или на том же уровне. Отдельно стоящий котел можно установить на цоколь или устойчивое основание высотой до 1 м.
При монтаже трубы должны быть обращены к котлу (даже если они спрятаны сзади или за фальшстеной). Не используйте ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Чтобы накопительный водонагреватель косвенного нагрева работал правильно, в трубопроводе должно присутствовать следующее функциональное оборудование:
Сравнение косвенных и прямых систем горячего водоснабжения
При проектировании системы отопления и горячего водоснабжения можно использовать различные подходы. Однако при таком широком ассортименте оборудования для эффективного приготовления горячей воды важно понимать истинные преимущества разделения систем отопления и горячего водоснабжения и различия между использованием прямых и косвенных систем горячего водоснабжения.

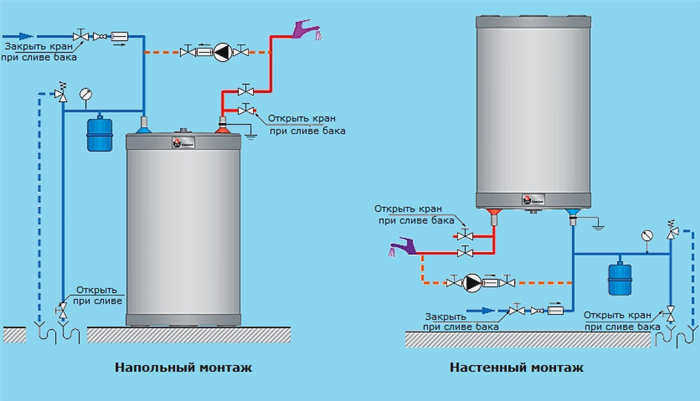

Автономная и настенная установка бойлера
Приборы прямого нагрева могут быть газовыми или электрическими. Они имеют встроенный нагревательный элемент, расположенный на дне бака. Тепловая энергия передается непосредственно воде. Эти устройства не зависят от источника тепла.
Основным компонентом газового прибора является горелка, от которой через весь бак проходит труба для отвода продуктов сгорания. Между баком для горячей воды и корпусом имеется теплоизоляция.
В электрических приборах важное место занимает нагревательный элемент – открытый или закрытый. Чем больше мощность устройства, тем быстрее будет нагреваться жидкость и увеличиваться нагрузка на сеть и потребление энергии.

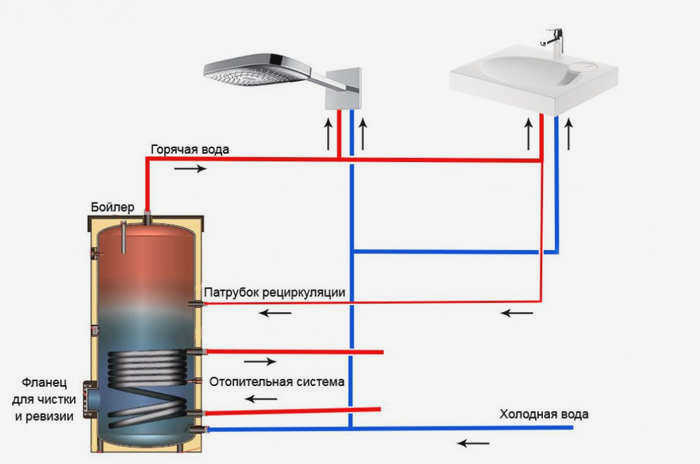

Схема подключения котла для рециркуляционной системы горячего водоснабжения
Устройства косвенного нагрева, такие как радиаторы, не имеют встроенной горелки, но содержат один или несколько теплообменных змеевиков, которые заполнены горячей жидкостью, уже косвенно нагретой одним или несколькими внешними источниками тепла – котлом или солнечными батареями. Циркуляция горячей воды через бойлер косвенного нагрева является более экономичной.
Преимущества разделения систем отопления и горячего водоснабжения
Для организации системы с косвенным нагревом необходим специальный водонагреватель. Современные высокоэффективные бойлеры можно использовать одновременно для отопления и горячего водоснабжения. Однако, когда отопление помещений не требуется, бойлер все равно должен использоваться для нагрева воды.

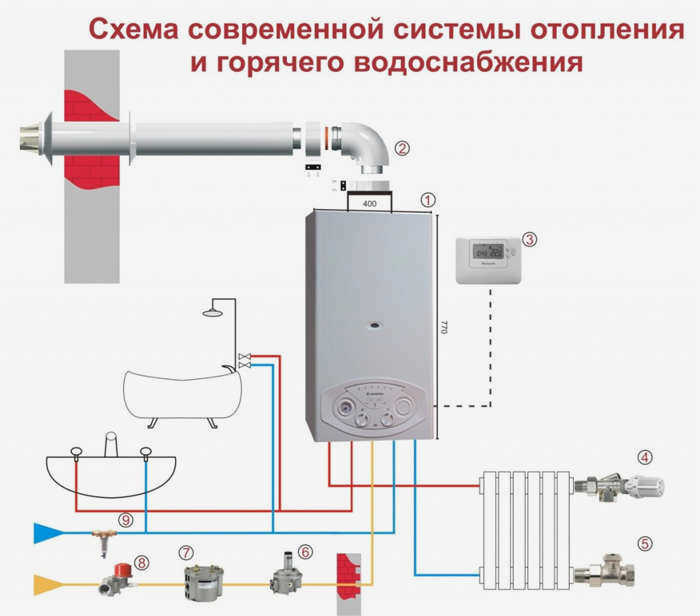

Схема подключения отопления и горячей воды
Водонагреватели прямого нагрева предназначены исключительно для производства горячей воды, обеспечивая более быстрый нагрев и более короткое время отклика, чем система косвенного нагрева, которая фактически "нагревает воду для нагрева воды". Это увеличивает вероятность потери тепла в котле и соответствующих трубопроводах между котлом и водонагревателем.

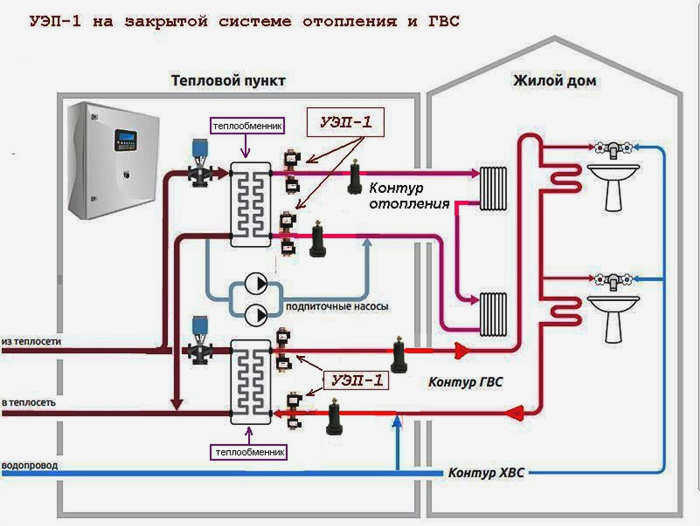

Схема горячего водоснабжения/отопления
Рекомендуется устанавливать водонагреватели в непосредственной близости от места использования, так как это снижает количество энергии, необходимой для прогона воды по длинным трубопроводам, и минимизирует потери тепла при распределении. Это также помогает сократить длину неиспользуемых или редко используемых участков трубопровода.
Нагреватели, используемые для приготовления горячей воды, не требуют дымоходов и не имеют прямого подключения к газопроводу. Это упрощает их установку.

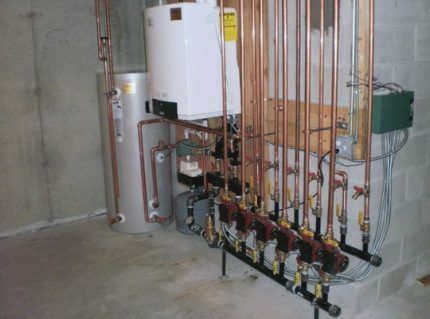

Система рециркуляции с бойлером
Последовательность подключения бойлера
Подключение бойлера косвенного нагрева к котлу с рециркуляцией или без нее выполняется в определенной последовательности:
- Выбор и подготовка площадки.
- Монтаж труб горячей и холодной воды.
- Установка тройников.
- Установка клапана для снижения давления.
- Установка оборудования для обеспечения автоматической работы системы.
- Подключение электропитания.
- Выбор заданного режима работы.
- Проверка работы.
Лучший вариант – поручить монтаж системы ГВС с косвенным водонагревателем специалисту. Он или она подберет оптимальную схему подключения и гарантирует качество установки. Профессионалы обеспечат эффективную работу вашей системы ГВС круглый год.
Посмотрите это видео, чтобы узнать, как правильно подключить REM
Основы с первого взгляда
Бойлер косвенного нагрева может быть установлен как приоритетная или неприоритетная система. В первом варианте для нагрева бытовой горячей воды используется весь теплоноситель из бойлера, а во втором – только часть теплоносителя.
Водонагреватель подключается в контур рециркуляции с помощью трехходового клапана, двух циркуляционных насосов одновременно и гидравлической стрелки. Подключение также может быть выполнено к энергонезависимому котлу или к двум агрегатам, использующим разное или одинаковое топливо.
БКН устанавливается последовательно как можно ближе к коту. При этом устанавливается питательный фильтр, гидравлический резервуар на выходе горячей воды и обратные клапаны для предотвращения обратного потока.
