В этой статье мы рассмотрим все возможные методы обжима кабеля витой пары с разъемом RG 45. Данная технология является актуальной и востребованной, учитывая то, что проводной интернет используется миллионами людей по всему миру. В ходе эксплуатации часто возникают проблемы со штекерами или кабелями RG 45, вызывая необходимость замены или повторного зажима вилки. Наша цель – избавить вас от необходимости вызывать специалиста, представив популярные схемы обжима для самостоятельного использования.
Схема обжима кабеля для разъемов RG-45
В предыдущих статьях мы уже писали о том, как можно самостоятельно обжать сетевой кабель, поэтому сейчас мы уделим больше внимания вариантам распиновки. Существует несколько наиболее популярных схем, которые используются большинством интернет-провайдеров. Давайте обсудим их сейчас.

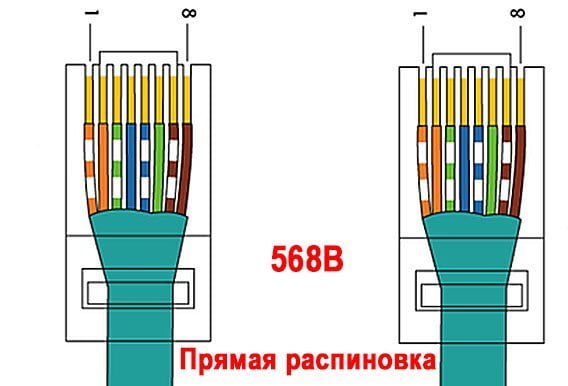

Прямая распиновка, обозначается как 568B
Прямая распиновка используется для подключения коммутатора, маршрутизатора или концентратора к компьютеру. Это самый распространенный способ в нашей стране. На рисунке ниже вы можете видеть, как кабель витой пары с 8 проводами должен быть проложен в разъеме.
Если вы внимательно посмотрите на диаграмму, то увидите, почему она называется прямой линией. Это связано с тем, что обжим одинаковый на обоих разъемах RG 45.

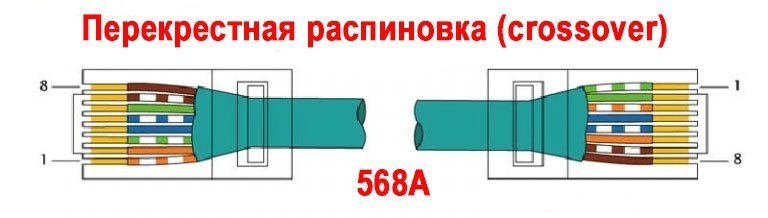

Расположение выводов кроссовера, маркировка 568A
Кроссоверные штыри используются, когда необходимо подключить компьютер непосредственно к компьютеру или коммутатор к коммутатору. Поэтому если вам нужно соединить два устройства по сети, этот метод вам подойдет. Пример расположения контактов для 8-проводного кабеля витой пары показан на рисунке ниже.
Вы можете видеть, что на другом разъеме провода поменяны местами, отсюда и название – перекрестная цепь.

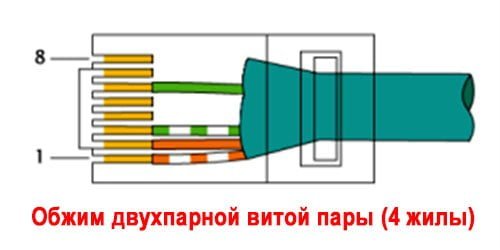

Прямой обжим из кабеля витой пары (двухпарного кабеля)
Двухпарный кабель также часто используется интернет-провайдерами для внутренней прокладки кабелей. Двух пар достаточно для прокачки 100 Мбит/с, но стоимость такого интернет-кабеля, значительно ниже. Порядок опрессовки этого кабеля витой пары показан на рисунке ниже.
Недостатком этого кабеля является отсутствие питания устройства, так как в нем всего 4 провода. Поэтому, если вам необходимо передавать мощность в дополнение к сигналу данных, вам следует приобрести 8-жильный кабель. Смотрите также, как удалить пароль из Windows 10, 8, 7.
Схема кабеля витой пары RG-45 с PoE, стандарт IEEE 802.3af
Эта схема позволит вам передавать питание на коммутатор, маршрутизатор или другое устройство в дополнение к информационному сигналу. Это устраняет необходимость приобретения отдельного кабеля для подачи питания. В разъеме с распиновкой rj-45 синий и коричневый провода используются для подачи электроэнергии. Вы можете спросить, а где он нам нужен? Ответ – во время установки системы видеонаблюдения, подавая питание на коммутатор. Многие из них предназначены для получения питания от разъема rj-45. и так далее.
Помните! Не подавайте напряжение 220 В через сетевой кабель, так как он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, что позволяет использовать ток до 1,5 А. Если вам нужно больше, соедините два провода параллельно, что даст вам удвоенную пропускную способность по току (3A).
Перекрестное соединение контуров для скорости перекачки 1 Гбит/с
Для достижения соединения 1 Гбит/с между устройствами используйте 4 пары (8 проводов). Пример опрессовки приведен ниже.
Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.
Схема обжима кабеля роликами
Этот метод предполагает обжим одного конца кабеля витой пары на другой конец. Похоже, что вы перевернули его вверх ногами и смотрите на разъем с другой стороны. Эта схема обжима используется, когда необходимо настроить маршрутизатор или коммутатор с помощью компьютера. Чаще всего он используется в устройствах Cisco.
Как выбрать сетевой кабель
Мы предлагаем, на что следует обратить внимание при выборе кабеля витой пары.
- Важным вопросом является то, будет ли сетевой кабель проложен внутри или снаружи здания. Потому что для прокладки в помещении достаточно самого простого и дешевого кабеля “витая пара”. Однако для применения вне помещений (на открытом воздухе) необходимо использовать кабель витая пара с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).
- Если кабель будет длинным, необходимо использовать витую пару с дополнительным проводом. Это защитит провод от разрыва.
- Обратите внимание на состав проволоки, она может быть биметаллической или медной. Очевидно, что медь лучше, но и цена ее в разы выше. Итак, здесь вам нужно посмотреть на свой бюджет на покупку и принять решение.
- Идеальная толщина каждой жилы должна составлять около 0,50 мм. К сожалению, многие производители занижают эти значения до 0,40 мм.
- Посмотрите на маркировку на кабеле, уважаемый производитель делает это четким и понятным способом. Но недобросовестные производители наносят такую маркировку, что она стирается при прикосновении, или ее нет на кабеле.
- Вы можете приобрести кабель питания с дополнительной защитой от различных помех (молния, электростатический заряд). В таком кабеле экран выполнен в виде фольги.
- Имеется сертификат качества.
Категории кабелей витой пары
Приложение
Мы надеемся, что эта статья поможет вам решить, какую распиновку кабеля выбрать для подключения к Интернету. Конечно, на данный момент мы рекомендуем выбирать схему прямого зажима. Это самый распространенный в нашей стране. Если у вас есть вопросы, не стесняйтесь писать в комментариях ниже.
Распиновка RJ45 по цветам – обжим витой пары, все варианты соединений, схемы
В компьютерных сетях подключение различных устройств осуществляется с помощью специального разъема, известного как RJ 45 – Registered Jack. Он также называется сетевым разъемом и крепится специальным образом к концам соединительного кабеля – витой пары. Затем продумайте и выберите подходящую цветовую схему, в которой будут расположены провода. При наличии минимальных знаний и практики обжим кабеля витой пары доступен даже начинающим пользователям.
Особенности кабеля витой пары
Силовой кабель состоит из одной или нескольких пар тонких проводников, покрытых изоляцией. Все они скручены попарно и поэтому называются витыми парами. На практике используются готовые патчкорды, в которых отрезок кабеля обжимается заглушками с обеих сторон. Они подключаются к специальным разъемам, расположенным на компьютерах, маршрутизаторах и других устройствах, которые необходимо подключить.
Иногда в сетевых инсталляциях используют кабели без обжима, пропуская их через небольшие отверстия в стенах, недоступные для разъемов. В этих случаях разъединение и обжим производится после прокладки сети.
Характеристики интернет-кабеля RJ45 следующие:
- Материал проводника и изоляция. Они изготавливаются из меди или алюминия с медным покрытием. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно заключен в единую, более толстую изоляционную оболочку. Для защиты от помех установлен экран из фольги и других металлизированных материалов.
- Цвет изоляционного слоя. Классификация в зависимости от назначения кабеля. Многожильный кабель с черной изоляцией используется на открытом воздухе, с серой изоляцией – в помещениях, с оранжевой изоляцией – в пожароопасных зонах. Современные кабели выпускаются в различных цветах, а конкретное назначение определяется маркировкой.
- Количество проводников. По этому показателю шнуры делятся на одножильные и многожильные. Монолитные пряди диаметром 0,3-0,6 мм, характеризующиеся низкой эластичностью и хрупкостью, укладываются в одножильные пары. Многожильные пары имеют тонкие нити, скрученные в жгуты. Они свободно гнутся и скручиваются, не ломаясь. Они также согласованы с разъемом витой пары.
- Экранирование. Кабель UTP используется внутри помещений – без каких-либо защитных элементов. Для наружной прокладки кабелей используются материалы с фольгированным покрытием (FTP) или металлизированная оплетка (STP).
- Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Категория 5 считается самой популярной, так как первые 4 уже устарели и не поддерживают высокие скорости передачи данных.
Вся информация о RJ45 указана в маркировке на внешней стороне изоляции. Это помогает выбрать кабель витой пары для конкретных условий эксплуатации.
Стандартные схемы обжима
Распределение контактов RJ 45 и процедура обжима витой пары соответствуют международному стандарту EIA/TIA-568. Эти требования используются для установки сетей внутри помещений. Схема обжима витой пары выбирается в зависимости от сети и самого кабеля.
Известно, что каждый разъем помещен в прозрачный пластиковый корпус, в котором хорошо виден порядок расположения проводов. Если этот порядок не будет соблюден, подключение не будет произведено, и коммутация будет поставлена под угрозу. Соединение витой пары, независимо от количества проводников, может быть выполнено различными методами. Основные из них – прямые или перекрещенные, схема A или B.
Вариант – 1: Прямой 8-жильный кабель
Этот метод необходим при прямом подключении компьютеров, ноутбуков и других устройств к маршрутизатору или коммутатору. В этом случае терминал на каждом конце будет одинаковым, отсюда и название этого метода.
Соединение может быть типа A или типа B. В Российской Федерации обычно используется тип B, где витая пара начинается с оранжевого и белого провода и заканчивается коричневым проводом.
В Европе и США в сетях используется тип А, который также имеет 8 проводов, только оранжево-белый и оранжевый провода меняются местами с бело-зеленым и зеленым.
Эти два метода полностью работоспособны и не влияют на качество передаваемой информации. В любом случае, самое главное – соблюдать порядок расположения цветных проводов.
Вариант – 2: 8-проводной кроссовер
Кроссовер – это форма перекрестного сжатия витой пары RJ. Этот метод используется, когда два компьютера соединены вместе. HUB, или обычные устройства переключения устройств, подключаются аналогичным образом.
Метод перекрещивания постепенно выходит из употребления. Все современные устройства могут автоматически определять тип сетевого кабеля и, в зависимости от расположения контактов, самостоятельно изменять подаваемый сигнал. Эта технология называется auto-MDIX. Многие домашние устройства до сих пор работают по этой схеме, и перекрестное сжатие по-прежнему используется.
Перекрестные соединения также реализуются вариантами A и B. На рисунке 1 показан порядок опрессовки проводов в высокоскоростных сетях. Схема B показана слева, где сигнал идет в обоих направлениях по всем 8 проводам. Тип А показан справа, где бело-оранжевый и оранжевый провода поменяны местами с бело-зеленым и зеленым.
Рисунок 2 представляет собой схему подключения для низкой скорости. В случае типа B сине-белый и сине-белый и коричнево-белый соединяются без пересечения, напрямую. Тип A является зеркальным отражением схемы B.
Вариант – 3: Простой 4-проводный кабель
Если для высокоскоростного Ethernet используется только 8-жильный кабель, то для низкоскоростных сетей можно обжать 4-жильный кабель RJ 45.
Для подключения используются наиболее привычные пары: белый и оранжевый провода и белый и зеленый провода (опционально – слева). Если основные провода не работают, можно использовать две другие пары (вариант – справа). Для этого разъем rj 45 отрезается, а на его место вставляется новый разъем с жилами другого цвета.
Вариант – 4: 4-проводной кроссовер
4-проводная схема кросса позволяет использовать витую пару любого цвета. Наиболее часто используемые варианты – зеленый и оранжевый. Этот метод используется очень редко, в основном для подключения старых компьютеров в домашних сетях.
Как правильно обжимать кабель RJ 45
Непрерывная работоспособность сети зависит не только от соблюдения распределения контактов, но и от того, насколько хорошо обжат разъем RJ45 lan. Для этой задачи вам понадобятся специальные инструменты, чтобы вы могли быстро подключить оборудование. Кроме того, вся работа должна быть выполнена точно и в установленном порядке.
Выбор и подготовка инструментов
Специальные инструменты значительно облегчают работу по обжиму интернет-кабеля. Они позволяют добиться качественного соединения и обеспечивают надежную работу сетевого разъема в течение длительного времени.
Минимальный набор состоит из следующего оборудования:
- Кримпер или обжимной инструмент. Существуют различные типы кримперов, но профессионалы используют универсальные кримперы, которые обжимают не только RJ45, но и любые переходники с нестандартными размерами. Эти клещи обжимают сетевые и телефонные кабели, что означает, что их возможности гораздо шире, чем у обычного инструмента.
- Стриптизерша. Специальный инструмент для зачистки проводов для аккуратного снятия изоляции без повреждения проводников. Защитную пленку и экранированные кабели нельзя резать, но они также не используются в помещениях.
- Испытатель. Используется для проверки производительности сети перед подключением к ethernet rj Состоит из двух модулей с гнездами pj45. Первый модуль является основным, а второй – удаленным. Концы кабелей подключаются к обоим модулям. На передней панели имеются индикаторы. При правильном подключении загорится зеленый свет, при неправильном – красный.
- Кроссер. Вспомогательный инструмент, оснащенный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.
Первых двух инструментов достаточно для домашнего использования. Правильность расположения контактов RJ45 можно проверить без тестера. Если у вас есть интернет, просто подключите компьютер к сети, и если он работает, значит, все сделано правильно.
Пошаговая инструкция по обжиму
Чтобы изготовить патч-корд, необходимо заранее приобрести кабель и разъемы, подготовить инструмент и определиться с типом подключения оборудования. Необходимо заранее распечатать цветовую схему и использовать ее при распределении кабелей.
Рекомендуется выполнять все шаги в определенном порядке:
- С помощью кусачек или кримперов отрежьте кабель RJ до необходимой длины.
- С помощью приспособления для зачистки проводов обрежьте внешнюю изоляцию по кругу на расстоянии 2-4 см от концов. Затем осторожно снимите его.
- Разверните витые пары, распрямите провода и расположите их в выбранной вами цветовой гамме. Нейлоновая нить, спрятанная под оплеткой, просто оттягивается назад, чтобы она не мешала.
- Совместите концы на проводах. Для этого отступите примерно 10-13 мм от края внешнего изоляционного слоя и обрежьте проводники кусачками. Линия разреза должна быть перпендикулярна оси витой пары.
- Прямые провода следует вставить в разъем и протолкнуть до упора.
- Чтобы обжать интернет-кабель, поместите разъем с проводниками в обжимной инструмент с маркировкой 8P. Затем рукоятки инструментов сжимаются вместе до щелчка.
- Слегка вытяните кабель из разъема, чтобы убедиться, что он надежно закреплен. Если провода надежно удерживаются, процесс опрессовки завершен.
- Проверьте работу готового коммутационного кабеля с помощью тестера. Вставьте штекеры в розетки, включите прибор и зажгите дисплей. При нормальном подключении индикаторы загораются зеленым цветом. Красный свет или отсутствие индикации означает ошибку и необходимость повторного подключения.
Практические навыки приобретаются очень быстро, достаточно самостоятельно сделать 3-4 клеммы на проводе. В современной квартире, полной различных устройств, эти навыки многократно пригодятся в случае аварий, поломок или новых подключений. Таким же образом можно подключить RJ45, который имеет нестандартное расположение контактов.
Схема обжима кабеля витой пары и маркировка
При обжиме 8-проводного кабеля витой пары обращайте внимание на маркировку проводов. Каждое соединение должно соответствовать определенной цветовой схеме, которая должна строго соблюдаться. В противном случае сигнал не пройдет, и сеть не будет работать.
Как обжимать кабель RJ-45 без инструментов и с инструментами
Если вы когда-либо работали с установкой и настройкой компьютерных сетей, вы, вероятно, знаете, как важно иметь под рукой обжимной инструмент для быстрого присоединения разъемов к кабелю Ethernet для подключения его к компьютеру. Если вы сталкиваетесь с ним впервые, вы можете ничего не знать об обжимном устройстве. Сегодня мы расскажем вам, как обжать кабель RJ-45 с помощью этого инструмента или без него. Этот материал, безусловно, будет полезен многим читателям.
Как обжать кабель RJ-45 своими руками
Все необходимое для подключения
Кусок интернет-кабеля с двумя разъемами на концах называется коммутационный шнур. Вы можете купить их готовыми в магазине или сделать самостоятельно. В первом случае вы получаете надежные соединения и быструю установку из коробки, но готовое решение имеет ряд существенных недостатков. Во-первых, вам придется купить кабель определенной длины, а во-вторых, если кабель ведет в соседнюю комнату и должен проходить через небольшое отверстие в стене, окне или другом месте, то установленная вилка будет мешать этому. Наконец, готовое решение будет стоить немного дороже.
Кабель перед обжимом
Если вы можете самостоятельно обжать кабель, у вас не возникнет таких проблем – сначала нужно все сделать правильно, а затем установить разъемы. Вам понадобится кабель “витая пара” и сами разъемы. Для этого используется специальный инструмент, называемый кримпером или обжимным инструментом.
Комплект кроссоверного кабеля
Вам также понадобится стриппер – инструмент, используемый для снятия изоляции с кабелей. Многие модели кримперов оснащены этой функцией, поэтому вам может не понадобиться покупать отдельный инструмент.
В этом разделе мы рассмотрим все варианты вышеперечисленных деталей и инструментов.
Клещи для обжима интернет-кабеля
Как выбрать кабель “витая пара
Если снять внешнюю изоляцию такого кабеля, то сразу станет понятно, откуда взялось название “витая пара”. Внутри кабеля находятся 8 проводников из твердой меди с изоляцией разного цвета, которые скручены в пары. Такое расположение и маркировка позволяют быстро сориентироваться при выполнении соединений.
Внутри кабеля находятся 8 одножильных проводников, скрученных между собой попарно
Интересная информация! Обратите внимание на цвета – существует только 4 основных цвета. Один провод в паре имеет изоляцию сплошного цвета, а другой – только полоску на белом фоне.
Существуют различные типы этого кабеля, отличающиеся степенью защиты и конструкцией. Каждый из них используется в разных ситуациях.
Таблица 1: Типы кабеля
Важно! При прокладке этого кабеля его нельзя изгибать радиально более чем в 8 раз больше его внешнего диаметра, так как это приводит к сильным внешним помехам и негативно влияет на оболочку кабеля.
Этот кабель не имеет изоляции и по всей длине соприкасается с экраном из фольги. Его назначение – обеспечить дополнительную защиту на случай разрыва фольги, что может произойти, когда кабель подвергается сильному изгибу и растяжению, например, когда он висит в воздухе и его сильно обдувает ветер. Фольга в таком кабеле алюминиевая или алюминиево-полимерная.
Все вышеперечисленные типы кабеля могут быть одножильными или многожильными. Второй вариант хорош, когда линия должна сильно изгибаться на поворотах, но одножильные кабели очень хорошо проводят сигнал и очень прочны.
Совет! Гораздо сложнее обжать многожильный кабель.
Еще одной важной характеристикой при выборе сетевого кабеля является его пропускная способность. Этот параметр разделен на категории, которые обозначены непосредственно на внешней изоляции кабеля. Всего существует 7 категорий (на самом деле 8) – чем выше значение, тем выше пропускная способность. Кабели Cat 5 и Cat 5e используются в домашних сетях. В первом случае кабель может передавать 100 Мбит/с, а во втором – до 1 Гбит/с. Если пропускная способность маршрутизатора составляет 100 Мбит/с, нет смысла покупать быстрый кабель, так как маршрутизатор ограничит его возможности.
Структура разъема
На следующем рисунке показаны части разъема:
- Прозрачный пластиковый корпус, позволяющий визуально контролировать процесс его подключения к кабелям.
- Запорная защелка – прижимает внешнюю изоляцию к основанию и обеспечивает основную механическую прочность соединения.
- Кабельный ввод.
- Зажимная планка, которая одновременно удерживает кабель на месте.
- Внутренние проводники для кабелей.
- Контакты – из бронзы или латуни.
- Кончики ножей – при обжиме они прижимают пряди друг к другу и плотно с ними соприкасаются.
Вкратце процесс опрессовки можно описать следующим образом. Провода зачищаются и вставляются в каналы разъемов. Затем разъем вставляется в специальные клещи, и клещи сжимаются. Прижимная планка прижимает внешний слой изоляции, а лезвия ножа прорезают изоляцию всех проводов и касаются металлической жилы. В результате получается хорошее и прочное соединение.
Если вы обжимаете экранированный кабель, разъем RJ-45 должен иметь металлический корпус. Они немного дороже стандартных разъемов.
Соединитель с усиленным экранированным металлическим корпусом
Рабочий инструмент
Для профессионального выполнения обжимных работ нам необходим следующий полный набор инструментов:
- Обжимная машина.
- Стриптизерша.
- Испытатель.
- Инструмент перекрестного связывания.
Можно также снять изоляцию обычным ножом, но тогда всегда есть риск повредить внутреннюю изоляцию или сами медные проводники – это особенно важно при обжиме витой пары. Стриппер для зачистки кабеля может выполнить эту работу с высокой точностью, не повредив провода.
Многофункциональный обжимной инструмент
Кримпер выпускается в специализированной версии – только для разъемов RJ-45, и в универсальной версии – с дополнительным гнездом для обжима телефонных разъемов RJ-11 и RJ-12. Это очень удобно, если инструмент имеет встроенные приспособления для зачистки проводов.
С помощью кабельного тестера можно быстро проверить качество и правильность выполненного соединения. Он очень прост в использовании – имеет информационный дисплей или встроенные светодиоды для сигнализации. Красный свет означает проблемы, зеленый – все в порядке.
Тестер кабеля локальной сети
Для обжима не требуется инструмент для поперечных соединений. Его задача – подключить кабель к коммутационной панели, розетке, тумбе и матричному коммутатору. Этим занимаются специалисты телефонной станции, поэтому маловероятно, что вам это понадобится.
Совет! В магазинах продаются специализированные наборы для обжима, в которых есть все необходимое. Если вы планируете часто выполнять подобную работу, имеет смысл приобрести такого помощника.
Схема обжима кабеля
Чтобы кабель работал правильно, необходимо обжимать провода в определенном порядке. Существуют две схемы – для восьмипроводных и четырехпроводных кабелей. Последний вариант уже давно не используется, но о нем стоит знать.
Различные схемы обжима сетевого кабеля
Когда вам нужно подключить маршрутизатор или коммутатор к сетевой карте компьютера, необходимо выполнить прямую распиновку. Если вы просто соединяете два компьютера вместе, распиновка будет перекрестной, или, другими словами, cross-over. Первая схема имеет следующее обозначение – 568B, а вторая – 568A. Рекомендуется ознакомиться с обеими схемами, поскольку они могут быть полезны при прокладке внутренней домашней сети.
Расположение проводов с различным назначением контактов
Если цепь прямая, провода на обоих разъемах должны располагаться точно напротив друг друга, как если бы вы смотрелись в зеркало. Обратите внимание на порядок и расположение жил в соответствии с цветовой маркировкой. Цвета проводов не должны меняться местами, за одним исключением. Оранжевый и зеленый провода взаимозаменяемы – их можно поменять местами.
Схема перекрестного соединения намного сложнее. Вы должны тщательно запомнить их или всегда иметь перед собой подсказку. Здесь провода соединены не в обратном порядке, как может показаться на первый взгляд – отдельные провода остаются в прямом положении, т.е. красный и синий, а зеленый и оранжевый на самом деле переплетены.
4-проводное соединение
Четырехпроводная схема может быть полезна при подключении периферийных устройств. Здесь совершенно другая планировка. 4 штырька полностью удалены из схемы. Осталось использовать только дорожки 1,2,3 и 6. Эти дорожки предварительно подключены оранжевыми и зелеными проводами.
Подскажите! Номера контактов выбиты на самом разъеме. Это поможет вам лучше ориентироваться во время работы.
Обжим кабеля RJ-45
Прежде чем приступить к работе, необходимо изучить основы, чтобы в дальнейшем не совершать ошибок. Однако если вы делаете это впервые, стоит приобрести несколько запасных разъемов (они стоят от 2 до 3 рублей за штуку), чтобы потренироваться.
Рассмотрим пошагово, как сделать прямое соединение, поскольку оно является наиболее распространенным, хотя в настоящее время прямое соединение компьютеров друг с другом встречается все реже.
Таблица 2: Инструкции для прямого подключения
| Шаги, фото | Описание |
|---|---|
 Шаг 1 – Подготовка |
Подготовьте все необходимое оборудование. Лучше всего сесть за пустой стол, чтобы все мелкие детали были под рукой и не потерялись. Отмерьте подходящий кусок кабеля и отрежьте его кусачками. |
 Шаг 2 – удаление изоляции |
Используя инструмент для снятия изоляции, удалите внешнюю изоляцию с конца кабеля, обнажив около 2 см внутренних проводников. |
 Шаг 3 – сращивание |
Для удобства разделите ядра попарно по цвету. Внутри также имеется стекловолокно, которое можно резать. Согните пряди вбок, чтобы получился крест, как показано на рисунке. |
 Шаг 4 – распутайте пары |
Теперь раскрутите все пары так, чтобы каждая прядь была отделена от остальных, и направление нашего перекрестного штриха должно пока оставаться неизменным. |
 Шаг 5 – укладка проводов в ряд |
Проложите провода точно так, как мы планировали. Плотно прижмите их друг к другу и удерживайте пальцами. Первые в узоре будут бело-зелеными, а последние – коричневыми. |
 Шаг 6 – обрезать провода |
Чтобы длинные провода не мешали, обрежьте их на одном уровне – для этого используйте кусачки. Общая длина может быть отрегулирована в соответствии с шириной вашего пальца, как показано на рисунке. |
 Шаг 7 – вставка кабеля в разъем |
Затем вставьте кабель в гнездо и протолкните его внутрь, чтобы провода попали в предусмотренные для них каналы. |
 Шаг 8 – Процесс обжима |
Далее берем обжимной инструмент, вставляем разъем в соответствующее гнездо и сжимаем ручки инструмента. Мы должны сжимать крепко, но нежно. В результате получится плотное соединение, которое будет очень трудно сломать, даже если очень постараться. |
Обжав первый конец, перейдите к другому концу и действуйте точно так же.
Кабель также можно обжать через колпачок, что еще больше укрепит соединение и защитит его от механических повреждений.
Соединитель с обжимным колпачком
Обжим без обжимного инструмента и другие альтернативы
Если вы не хотите тратить деньги на одноразовый обжимной инструмент, что вполне логично, вы можете использовать небольшую плоскую отвертку.
Задача состоит в том, чтобы запрессовать обжимки в
Выполните описанные выше действия, пока не дойдете до места обжима кабеля. Положите его на твердую ровную поверхность так, чтобы зажимы были направлены вверх. Возьмите отвертку и поочередно надавите на штифты. Обязательно наденьте перчатку на руку, которая держит кабель, иначе он может быть поврежден инструментом. В процессе работы вы увидите, как зубья ножа проникают под изоляцию и быстрее справляются с работой. Нажимайте плотно, иначе вы не добьетесь хорошего контакта. Убедитесь, что контакт утоплен немного ниже края корпуса разъема. Подложите тряпку под кабель, чтобы случайно не повредить поверхность стола.
Крепление разъема к изоляции
Когда все контакты будут обжаты, аккуратно введите отвертку в механизм фиксации, чтобы надежно зажать разъем на кабеле. Аналогично действуйте с другим концом кабеля. Когда вы закончите, вы заметите, что штифты слегка повреждены отверткой, обжимка не дает такого эффекта.
Теперь возьмите кабель, подключите его и проверьте, работает ли он. Если результат отрицательный, не спешите обвинять свою работу, возможно, проблема в чем-то другом, проверьте все компоненты сети:
- Если у вас есть известный рабочий кабель, замените им только что сделанный кабель и посмотрите, появится ли сигнал. Если такого кабеля нет, попробуйте подключить другое устройство, чтобы проверить, не кроется ли неисправность в вашем компьютере.
- Дважды проверьте порядок расположения проводов в разъемах, возможно, вы что-то упустили или просто ошиблись.
- Если вы обнаружили эту неисправность, ситуацию можно исправить, только откусив конец кабеля и установив новый разъем.
- Попробуйте вставить штифты обратно – возможно, они плохо входят в гнездо.
- Также проверьте настройки маршрутизатора и сети на вашем компьютере – это тоже очень распространенная проблема.
Сейчас в магазинах можно найти бесштыревые разъемы – они стоят дороже традиционных, но более удобны. Пример такой детали показан на рисунке выше. У него есть крышка, которая открывается, и под крышкой можно увидеть гнезда для проводов. В конце есть указание, как должны быть расположены провода, чтобы сделать косое или прямое соединение. Затем крышка плотно закрывается. Обратите внимание, что на внутренней стороне имеются ребра жесткости. Это позволит протолкнуть провода глубоко в пазы, где расположены острые контакты. В целом, принцип работы точно такой же, но втыкаются не ножевые контакты, а провода. В результате получается высококачественное соединение без повреждений, и не требуется никаких инструментов, кроме ножа и кусачек.
На этом мы завершаем наш обзор данной темы. Мы считаем, что если вы будете точно следовать инструкциям, у вас не должно возникнуть проблем с подключением.
Проведение капитального ремонта почти всегда связано с прокладкой электропроводки в доме. В связи с этим возникает вопрос – какой тип кабеля следует использовать для проводки в квартире или доме? В чем, по-видимому, заключается сложность? Богатство выбора часто только запутывает неопытного потребителя. Кроме того, не все образцы, представленные в продаже, подходят для использования по назначению. В связи с этим, на территории России действует специальная специальная публикация мы постараемся ответить, какой тип кабеля и почему стоит выбрать именно этот.
Обжимной разъем RJ-45 с 8 проводами в соответствии с цветовой схемой
Сегодня редко можно встретить семью без электронного устройства. Сигнальный кабель используется для связи между отдельными устройствами. Простота конструкции позволяет изготовить его самостоятельно. Достаточно знать схему подключения кабеля витой пары. Для начала давайте рассмотрим, что такое витая пара и для чего она используется.
Особенности кабеля витой пары
Витая пара – это кабель, состоящий из одной или нескольких пар проводов. Каждая пара имеет цветовую кодировку, при этом один провод имеет основной цвет, а другой чередуется с белым. Цветовая маркировка позволяет легко определить нужную пару. Каждая пара проводов сращивается вместе (отсюда и название “витая пара”), а расстояние между витками строго определено. В некоторых кабелях каждая пара имеет разный шаг, в то время как в других такого различия нет. Если пар несколько, они скручиваются вокруг центрального провода.
Скрутка проводов позволяет им располагаться как можно ближе друг к другу. Такая комбинация позволяет помехам равномерно воздействовать на оба провода одновременно, сохраняя сигнал неповрежденным. Переплетение парных проводов уменьшает взаимные помехи, что также защищает сигнал от помех. Кроме того, кабель может быть экранирован с помощью
- коса
- фольга;
- плетеные и фольгированные.
Он располагается непосредственно за изоляцией и защищает любые скрученные провода, входящие в него. Кроме того, пары можно экранировать, чтобы лучше защитить их друг от друга.
Внимание! Радиус изгиба зависит от щита. Без экрана минимальный радиус изгиба составляет 8 диаметров кабеля, с экранированным кабелем минимальный радиус изгиба составляет 10 диаметров кабеля. Больший радиус изгиба может повредить сердечники.
Прямой сигнал подается на один из проводов витой пары, а инверсионный – на другой. Декодирование осуществляется путем сравнения этих сигналов. Подключение к электронным устройствам осуществляется через разъем 8P8C, который был ошибочно переименован в Rj – 45. Rj – 45S использует разъем 8P4C и не совместим с 8P8C. Однако оба разъема будут рассматриваться под одним и тем же названием Rj-45.
Стандартные схемы обжима
Существует две схемы обжима витой пары rj 45 или расположения контактов:
- Прямая;
- Перекрестный.
При прямом обжиме rj 45 разъемы (штыри) с обеих сторон кабеля соединяются по одной схеме, в то время как при перекрестном соединении схема меняется.
Важно: Перекрестное соединение изменяется в зависимости от скорости передачи данных.
Разъем имеет пронумерованные гнезда для проводов, и каждое гнездо имеет цветовую маркировку в зависимости от выбранного варианта. Вариант T568A имеет следующую схему подключения:
- 1. бело-зеленый;
- 2. зеленый; 3;
- 3. бело-оранжевый;
- 4. сине-белый
- 5. бело-голубой;
- 6. оранжевый; 6;
- 7. бело-коричневый;
- 8. коричневый.
Вариант T568B подключается в соответствии со следующей схемой:
- 1. бело-оранжевый;
- 2. бело-оранжевый; 3;
- 3. бело-зеленый
- 4. сине-белый
- 5. бело-голубой
- 6. зеленый; 6;
- 7. бело-коричневый; 8;
- 8. коричневый.
В случае прямого соединения в основном используется второй вариант, в случае смешанного соединения – оба.
Вариант 1 – прямой 8-жильный кабель
Этот вариант подходит для подключения различных типов электронных устройств. Например, кабель, подключенный в этом варианте, используется для подключения компьютера к коммутатору. В версии T568B вилка rj 45 обжимается с обеих сторон кабеля.
Вариант 2 – 8-жильный коммутационный кабель
Кроссоверный кабель используется для подключения устройств одного типа, например, компьютера к ПК. Кроссовер или схема кроссовера реализуется двумя способами:
- Скорость передачи данных составляет 100 Мбит;
- Скорость составляет до 1 000 Мбит. В первом случае разъем rj 45 обжимается на одном конце кабеля с помощью опции T568B, а на другом конце – с помощью опции T568A.
Во втором случае разъем обжимается в соответствии с вариантом T568B, а другой конец обжимается таким же образом:
- бело-зеленый;
- зеленый
- бело-оранжевый
- бело-коричневый
- коричневый
- апельсин
- синий;
- бело-голубой.
Вариант № 3 – прямой 4-жильный кабель
Для низкоскоростных сетей можно использовать 8-контактные (8-слотовые) штекеры с четырехпроводным соединением. Для этого важно знать, какие штифты должны быть задействованы. Используются гнезда 1 и 2, 3 и 6. Принимаются любые две пары, но важно, чтобы соединение было одинаковым на обоих концах, напр:
- бело-оранжевый подключен к контакту 1;
- 2, оранжевый;
- на контакт 3, бело-зеленый;
- Зеленый цвет на контакте 6.
Внимание! Две другие пары проводов не должны использоваться для других соединений, так как контакт между проводами будет нарушен и возникнут помехи. Прямое подключение может потребоваться для старых электронных устройств или для низкоскоростной домашней сети.
Вариант №4 – 4-проводной кроссовер
Этот вариант является скорее ознакомительным, поскольку намеренно снижать скорость для современных устройств нецелесообразно. Давайте рассмотрим, как можно сделать распиновку для rg 45 – одного из названий rj 45. Чтобы сделать кроссоверный кабель, просто поменяйте местами соединяемые пары. Предположим, что первый штекер подключен, как показано выше, а затем второй штекер обжат следующим образом:
- 1 контакт – бело-зеленый;
- 2 контакта – зеленый; 2 контакта – зеленый;
- контакт 3 – бело-оранжевый;
- контакт 6 – оранжевый.
Цель прямого и перекрестного соединения такая же, как и при использовании 4 пар.
Как правильно обжать кабель rj-45?
Первый шаг – покупка кабеля витой пары нужной длины и 8-контактных разъемов. Вам также следует купить или одолжить у друзей необходимые инструменты. Если вы не можете достать специализированные инструменты, можно обойтись подручными средствами. Во-первых, давайте поговорим о самом инструменте.
Выбор и подготовка инструментов
Существует два варианта выбора инструмента: для профессионального использования и для личного. Те, кто занимается профессионально, покупают следующее оборудование:
- кримпер;
- стриптизерша;
- тестер;
- инструмент для заделки многожильного провода.
Кримпер (обжимные клещи), в зависимости от сложности инструмента, способен резать кабели, удалять проводники, обжимать гильзы, наконечники, штекеры. Кримпер имеет встроенный нож, обжимной зажим с различными типами прорезей. Стриппер также подходит для снятия изоляции с кабелей и штекеров.
Стриппер позволяет безопасно снимать изоляцию с проводов или кабелей. Помимо режущей кромки, он имеет гнезда разного диаметра, в которые можно вставить проволоку соответствующего диаметра.
Тестер предназначен для проверки правильности и качества выполненной зачистки и обжима. Устройства выпускаются различной степени сложности и функциональности. Самый простой из них состоит из двух частей. Каждая деталь подключается к одному из кабельных разъемов. Одна часть получает сигнал, другая его принимает и указывает на качество работы, включая светодиоды в определенном порядке.
Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и эффективно разрезать кабель. Если у вас нет этих инструментов, вы можете обойтись простым ножом и отверткой.
Пошаговые инструкции по обжиму
Обжимной соединитель начинается с обрезания кабеля. Если край не ровный, его обрезают с помощью кусачек и обжимных клещей. С помощью острого ножа отрежьте кабель на длину, немного превышающую длину самого разъема. Будьте осторожны, чтобы не повредить провода внутри. Оболочка разрывается вдоль разреза и удаляется. Аккуратно срежьте изоляцию ножом.
Провода раскручиваются и отгибаются в сторону. Средний провод отрезается. Провода выпрямляются, выравниваются и укладываются в соответствии с цветовой схемой. Проверьте, что концы прямые, и, если необходимо, подровняйте их, отрезав небольшой участок.
Вставьте кабель в разъем, убедившись, что каждый провод помещается в свое гнездо, и задвиньте его до упора. Запорное устройство должно находиться внизу. Торчащие из разъема провода отрезаются. Обжмите разъем с помощью обжимного инструмента.
Если нет обжимного инструмента, контакты прижимаются отверткой так, чтобы они вошли в корпус, прорезав изоляцию и проникнув в металл проводника. В последнее время появились разъемы, которые обжимаются самостоятельно без использования дополнительных инструментов. Инструкции по эксплуатации включены в руководство.
Работу можно проверить с помощью тестера или подключив кабель к работающей сети. Витая пара, обжатая самостоятельно, порадует вас и сэкономит деньги, которые пришлось бы потратить на специалиста.
