Все интернет-провайдеры используют в своих сетях витую пару и оптоволоконные кабели. Основной принцип заключается в следующем: во всех жилых домах прокладывается оптоволоконный кабель, устанавливается распределительная коробка. От коробки к ней подключается каждая витая пара. Он обжимается с обеих сторон специальными разъемами. Один конец идет в квартиру и вставляется в компьютер, другой конец подключается к маршрутизатору в распределительной коробке. Со штекером, который вставляется в компьютер, часто возникают неполадки. Ваша кошка может укусить его, ваши родители могут оторвать его во время уборки дома, или вы можете вытаскивать его каждый раз. Конечно, вызывать каждого мастера каждый раз – финансово затратно. Поэтому в этой статье мы решили рассказать вам, как легко обжать сетевой кабель в домашних условиях, причем разными способами.
Краткое объяснение того, что такое витая пара

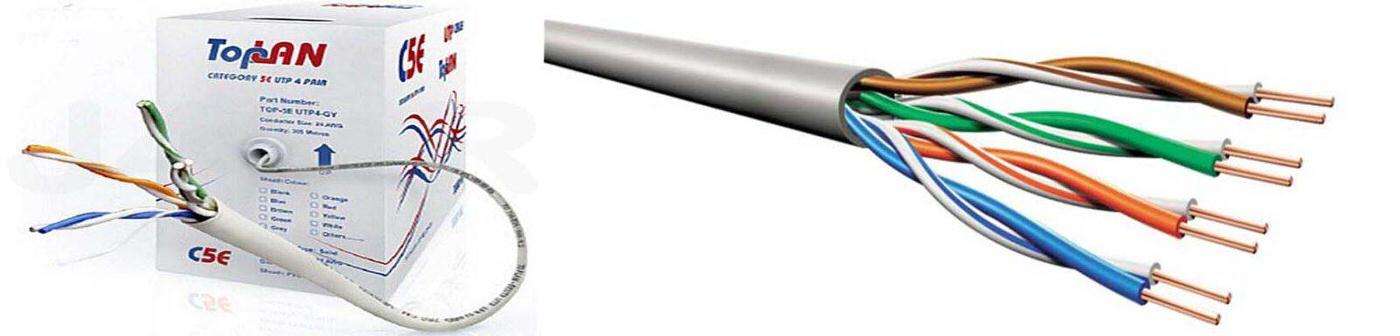

Интернет-кабель, который используется для передачи интернета, называется витой парой. Этот кабель часто состоит из двух или четырех пар, скрученных вместе. Провода изготавливаются из меди или биметалла (алюминий с медным покрытием) и имеют толщину от 0,4 мм до 0,5 мм. Каждая жила изолирована. Все пары помещены в защитную пластиковую оболочку.
Сетевой кабель выпускается в вариантах для наружного и внутреннего использования. Для наружного использования внешняя оболочка намного прочнее, чтобы при воздействии окружающей среды (дождь, снег, ветер, солнце, перепад температур) кабель прослужил как можно дольше. Витая пара сортируется на катушки по 305 м. На рынке его можно купить от одного метра.

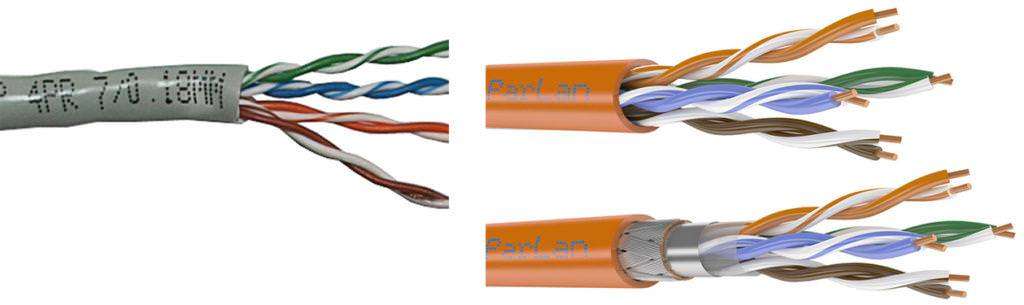

Типы кабеля витая пара
Ассортимент сетевых кабелей для передачи данных (Интернет) невелик, но тем не менее существует. Давайте рассмотрим самые востребованные и популярные среди пользователей и поставщиков услуг. На рисунке ниже показаны варианты витой пары.
UTP – это наиболее часто используемый кабель, поскольку он недорогой и будет работать в помещении довольно долго.
FTP – отличается от UTP тем, что имеет экран из тонкой фольги.

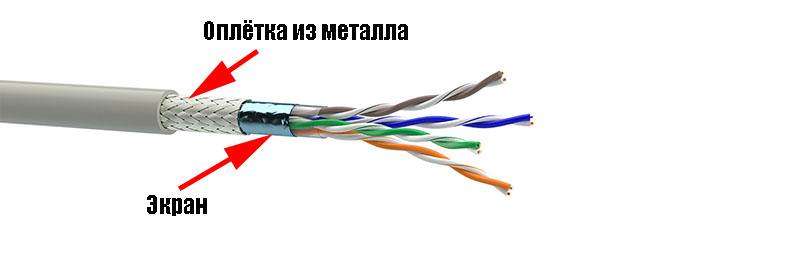

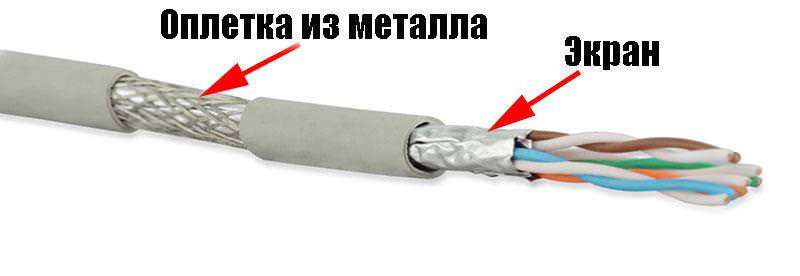

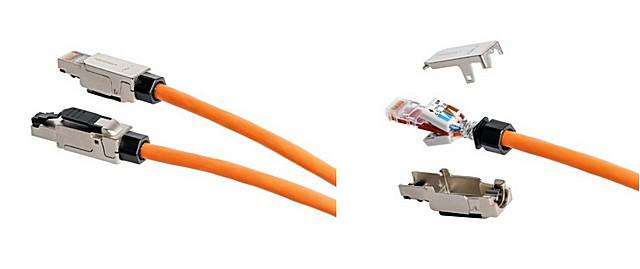

SFTP – в дополнение к экрану этот кабель имеет металлическую оплетку, которая предотвращает разрыв кабеля на больших расстояниях.

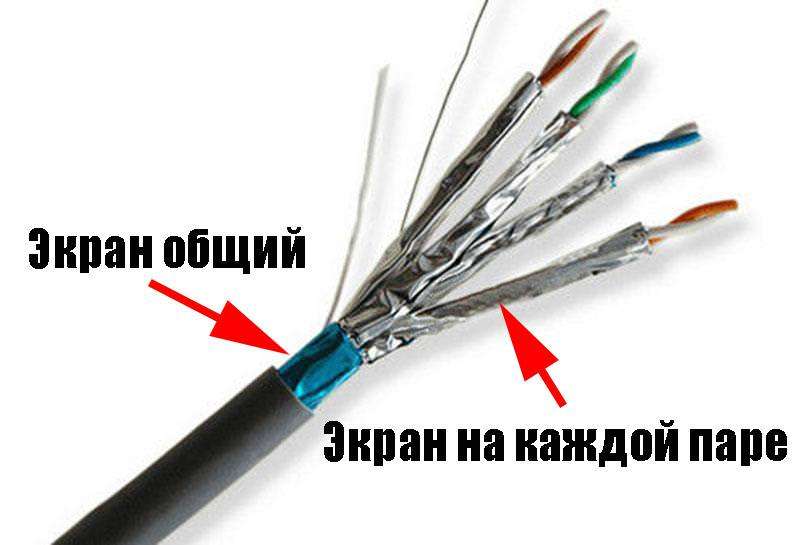

S/STP, STP – кабель с двойным экраном, один общий, другой экранированный для каждой пары. Это позволяет прокладывать кабель на расстояние более 100 метров. Он также используется для прокладки вблизи электрических кабелей.
SF/UTP – кабель, сочетающий экран и металлическую оплетку.
Существует различие между одножильной и многожильной витой парой.
- Недостатком одножильного сердечника является то, что он плохо гнется, но производительность передачи данных лучше. Его легче обжимать, а расстояния между проводами больше.
- Многожильный сетевой кабель, с другой стороны, хорошо гнется, но расстояние, на которое его можно проложить, гораздо меньше. Из-за его хрупкости обжим проблематичен, и приходится обжимать несколько раз. Этот тип провода хорошо подходит для мест, где имеется много изгибов в проводке.
Категории сетевых кабелей

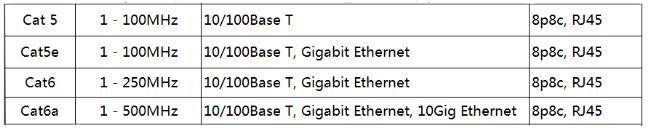

Для прокладки кабелей используются категории CAT5, CAT5e, CAT6, CAT6a. Определить категорию кабеля витой пары легко, достаточно посмотреть на его внешнее покрытие. Покрытие бывает разных цветов: серый – самый распространенный, обычно используется для витой пары, а оранжевый – для деревянных зданий, так как он не воспламеняется.
Сколько проводов в витой паре

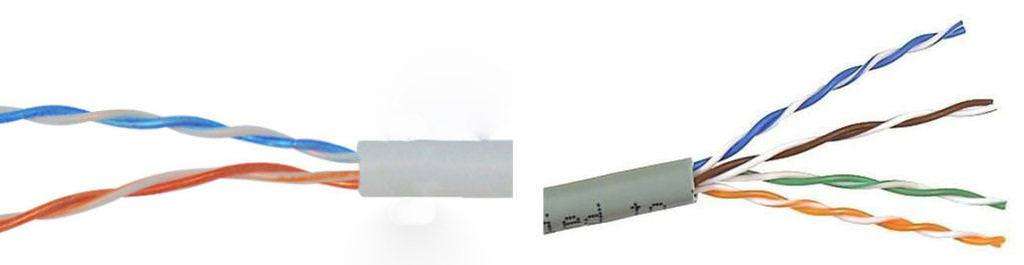

Часто можно встретить кабель lan, состоящий из 2 пар (т.е. 4 провода) или 4 пар (т.е. 8 проводов). Разница между ними в пропускной способности, если двухпарный кабель может работать на 100 МБ, то четырехпарный – на больше. Часто 4-парный кабель использует 2 пары для питания устройств (коммутатор, точка доступа). Настоятельно рекомендуется сразу брать 4-парную витую пару, хотя для передачи интернета требуется только 2 пары, не забывайте о перерывах. Если один провод оборвется, не беда, у вас есть 4 запасных провода.
Для обжима кабеля витой пары вам понадобятся следующие инструменты

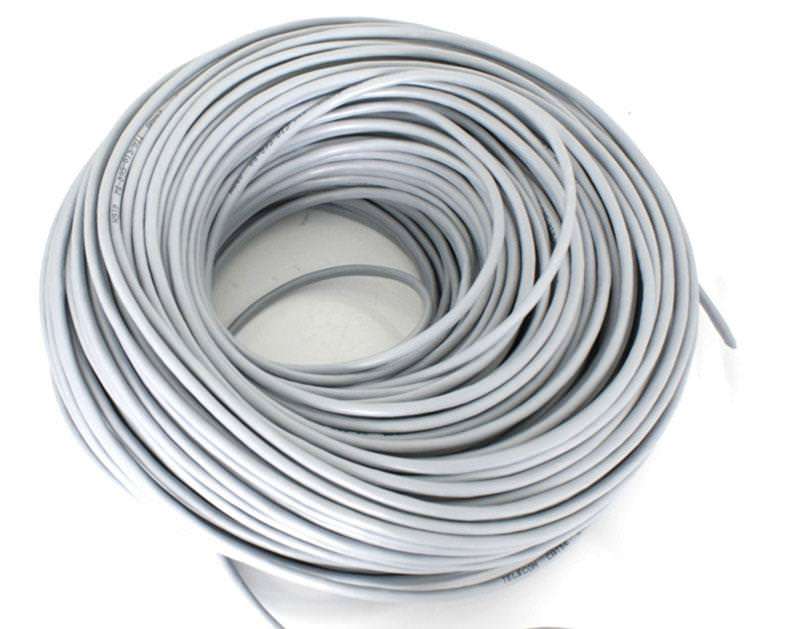

Возьмите кабель Ethernet. Решите, какой из них вам нужен, прочитав нашу статью выше.

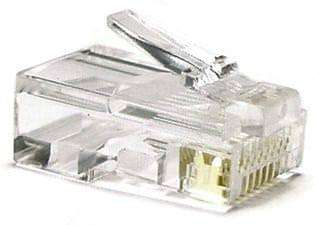

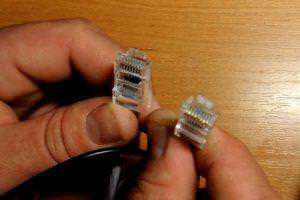

Сходите в компьютерный магазин и купите разъем pj 45. Купите несколько дополнительных штекеров, так как их не всегда легко вставить прямо из коробки.

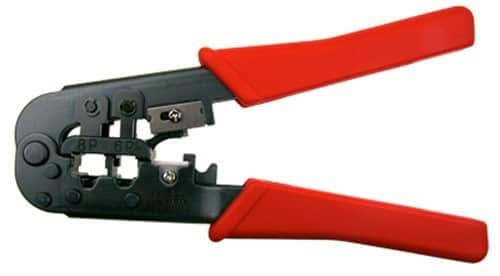

Для обжима разъемов необходимы обжимные клещи. Существуют кримперы, которые могут обжимать только определенные разъемы, а также многофункциональные кримперы. Они поставляются с несколькими клещами, чтобы можно было обжимать различные разъемы. Вы можете приобрести такой кримпер и все необходимые обжимные инструменты в LANart здесь.

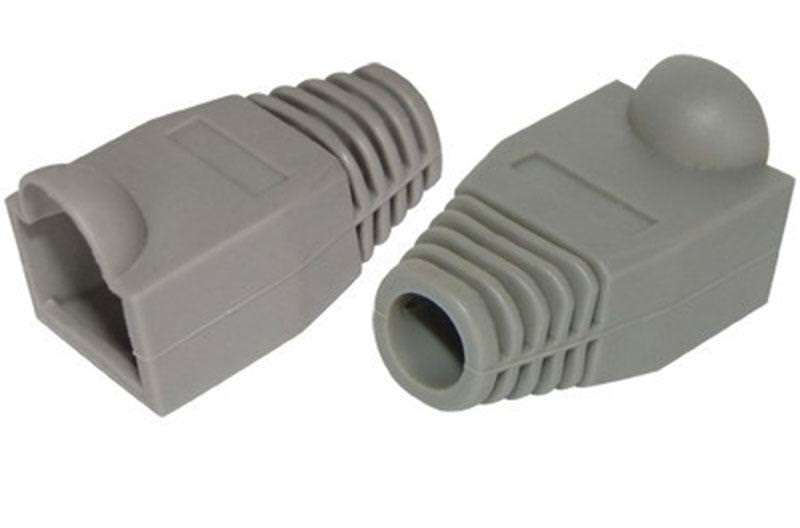

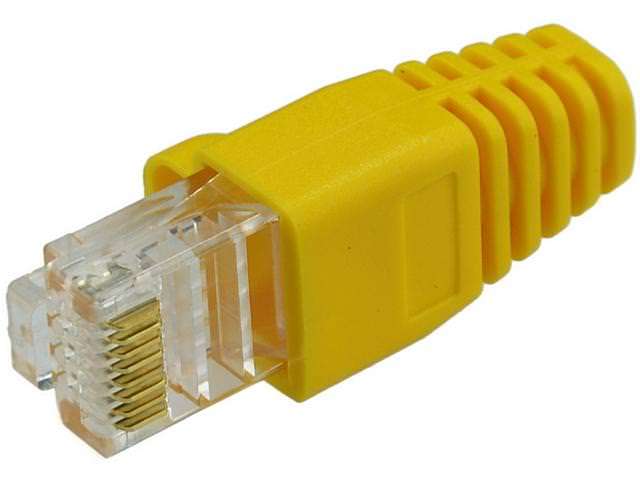

Защитные колпачки для разъемов RJ 45 – полезная вещь для предотвращения выскальзывания разъема RG-45 из гнезда в маршрутизаторе, коммутаторе, ноутбуке при перепадах температуры (например, -8 градусов ночью и +5 градусов днем).
Расположение кабелей
Как вы уже поняли, провода в штекере должны быть расположены определенным образом. Такой порядок называется “распиновкой”. Можно выделить два варианта расположения проводов: первый – 568c (прямой), второй – 568a (кросс).

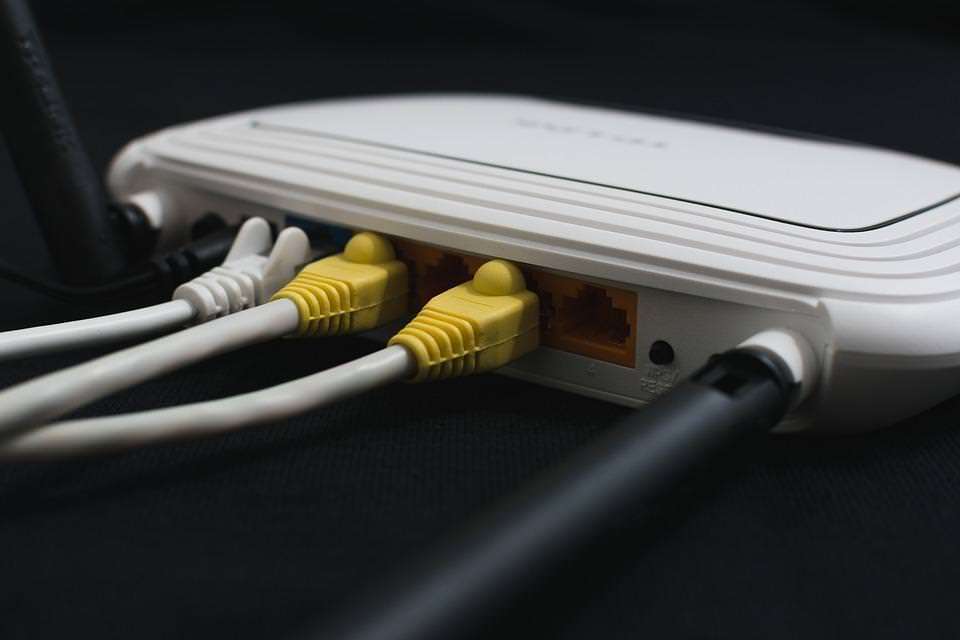

Прямой обжим выполняется, когда необходимо подключить ноутбук к маршрутизатору, коммутатору. Кроссовер витой пары используется при подключении компьютера к компьютеру, маршрутизатора к маршрутизатору. Более распространенным является прямое подключение (568 В).
Метод прямого забивания

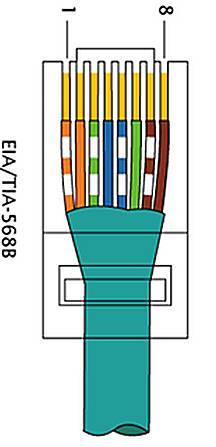

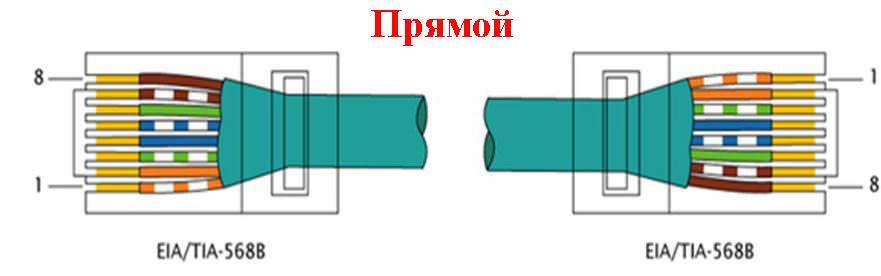

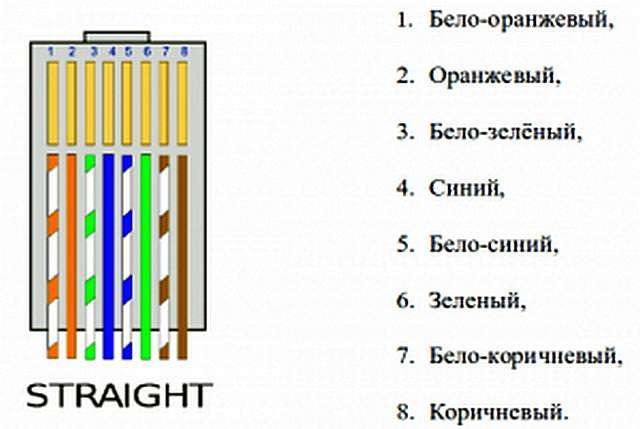

В этой прямой распиновке вы можете увидеть, как должны быть расположены провода в разъеме RG 45 на рисунке ниже.
Почему эта схема соединения называется прямой? Потому что кабель в штекере rj 45 обжат с обеих сторон на один и тот же цвет.

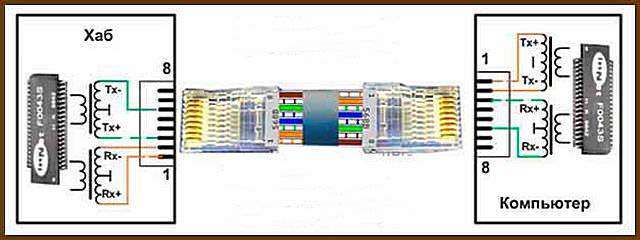

Метод перекрестного соединения

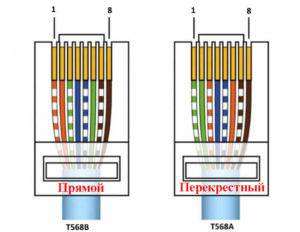

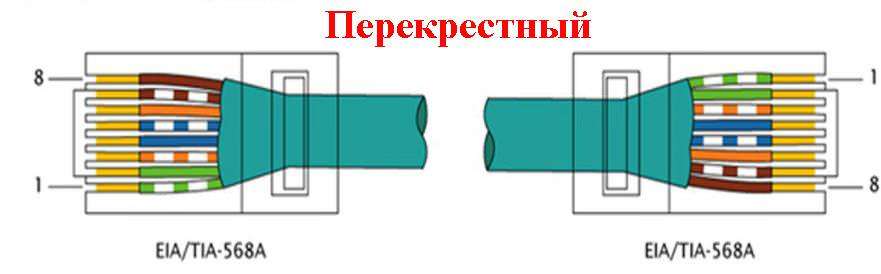

Схема расположения кабелей для перекрестных соединений показана ниже. Здесь мы видим, что другая сторона витой пары обжимается в обратном порядке.
Схема двойного обжима для сетевого кабеля

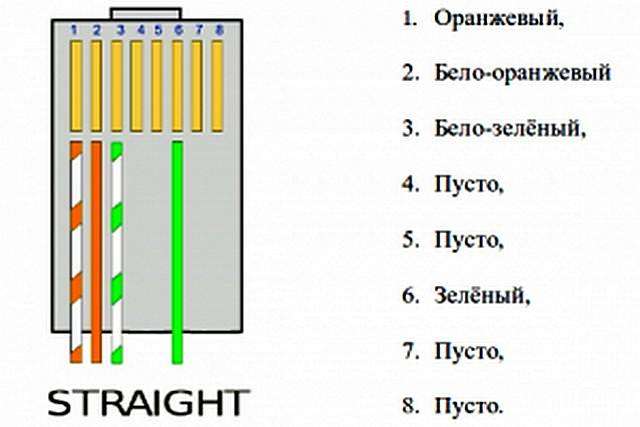

Еще одна схема для прямого обжима, витая пара (4 проводника).
Для облегчения обжима большинство разъемов rj 45 имеют номер рядом с каждым контактом. Благодаря нашим схемам, которые также содержат нумерацию, вы будете знать, где разместить кабель.

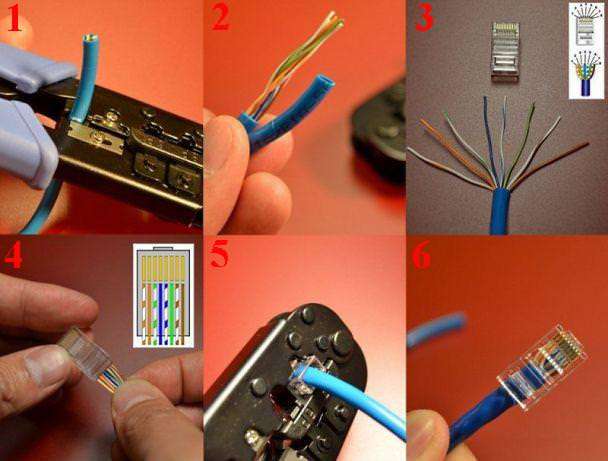

Процесс опрессовки кабеля витой пары
Что ж, пришло время узнать, как правильно обжимать кабель витой пары. Давайте начнем этот шаг прямо сейчас. Измерьте кабель и отрежьте от него дополнительные 0,5 метра. Чтобы не повредить внутренние жилы, сделайте следующее: сделайте небольшой надрез на защитной оболочке, а затем просто согните ее в этом месте. В месте разреза оболочка ломается, и провода необходимо откусить кусачками.

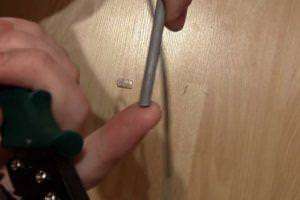

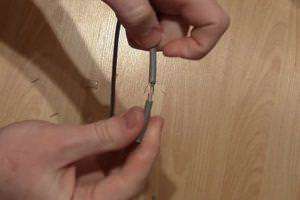

- Отмерьте 20 мм от края и снимите изоляцию с провода.

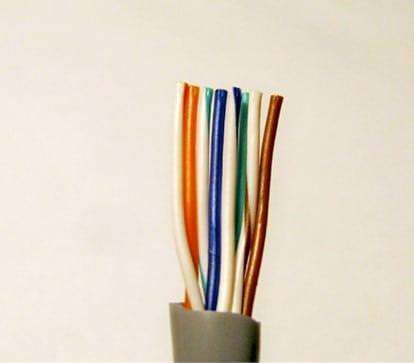

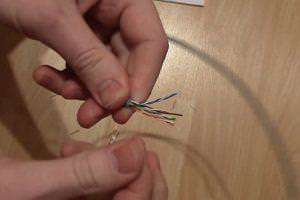

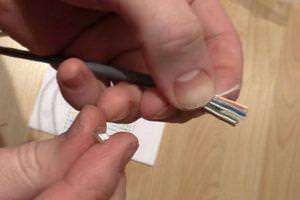

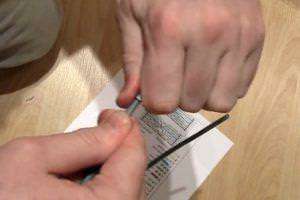

- Открутите все провода и рассортируйте их в соответствии со схемой (которую вы выбрали).

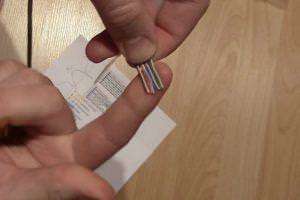

- Плотно обожмите пальцами все жилы, расположенные в соответствии с цветовой гаммой, и равномерно откусите кусачками.

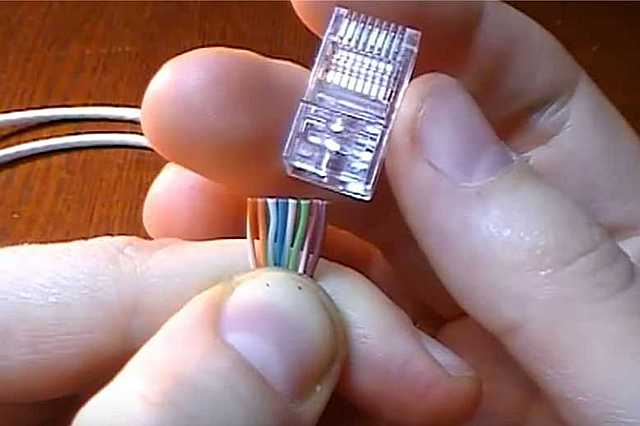

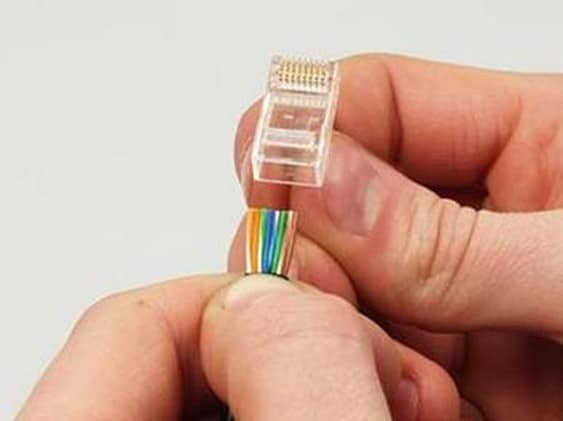

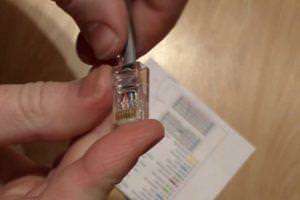

- Возьмите разъем RG 45, поверните его так, чтобы защелка была обращена вниз, и медленно вставьте все провода в разъем. Они должны быть равномерно вставлены в пазы. Не получилось с первого раза? Нет проблем, попробуйте еще раз.
- Без фанатизма, равномерно вдавливайте провода до тех пор, пока не почувствуете, что они остановились. Визуально проверьте, что все провода дошли до конца. Защитную гильзу также следует вставить в разъем и обжать.

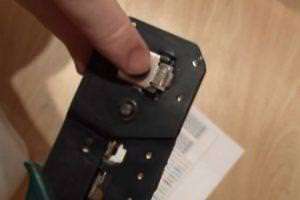

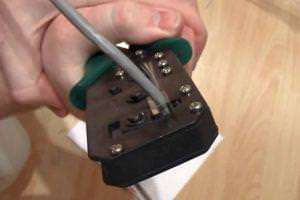

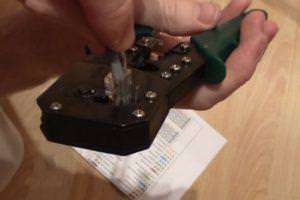

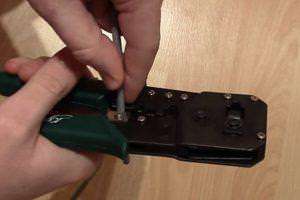

- Держите разъем с витой парой и медленно вставьте его в обжимной инструмент. Обжимайте его вручную. Вот и все, вы отлично поработали.

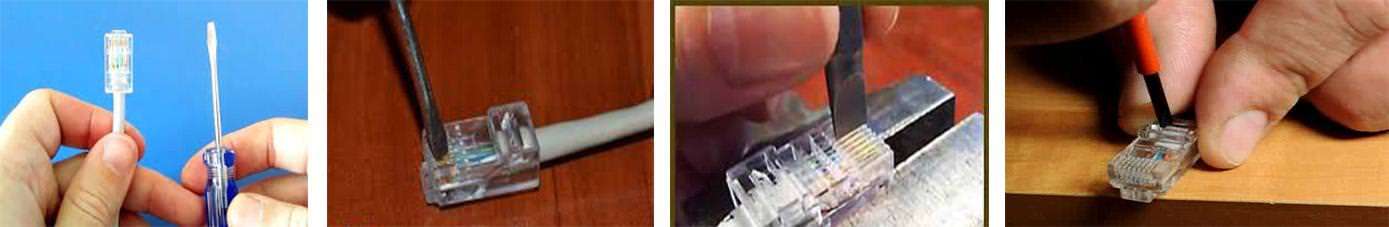

Обжим без инструментов

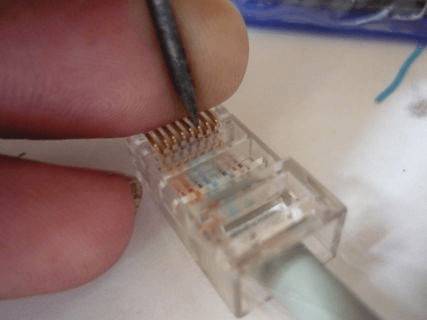

Процесс будет отличаться, специальных инструментов для обжима не существует. Вам не придется нести лишние расходы и покупать клещи только для того, чтобы несколько раз обжать кабель rj 45. Метод заключается в использовании отвертки или обычного ножа в качестве обжимного устройства. Когда все провода подключены, возьмите отвертку и приложите ее к металлическим контактам на разъеме, слегка нажимая. Это следует делать при каждом контакте.

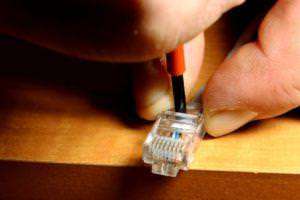

Обжим разъема без инструментов

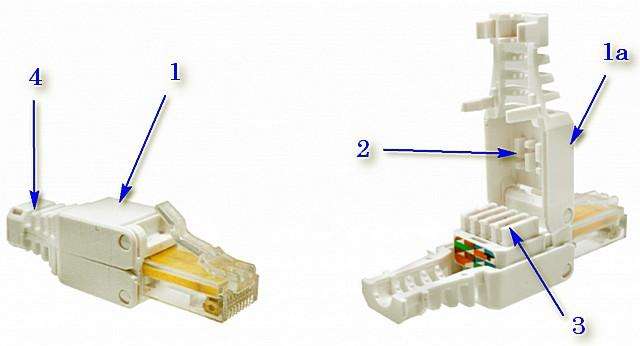

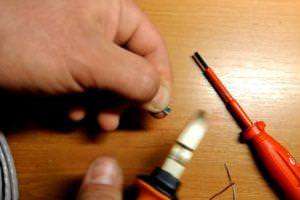

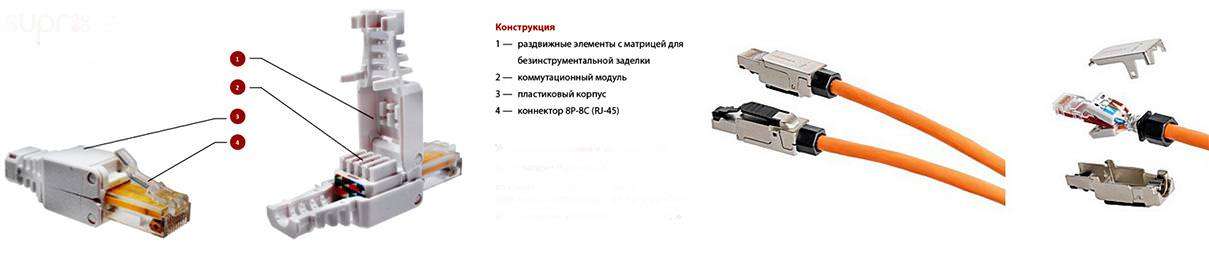

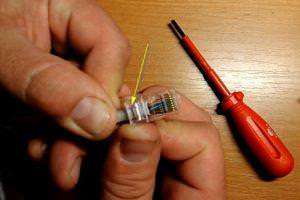

Существуют некоторые разъемы, для которых не нужны плоскогубцы. Здесь нужно просто хорошо надавить пальцами, и все готово. Однако цена на такой разъем совсем не низкая. Поэтому следует подумать, стоит ли оно того. Принцип обжима прост, каждый провод вставляется сверху в пазы, как только все провода вставлены, обе половины корпуса плотно закрываются. Такие разъемы производит компания Nikomax, а в России – SUPR.

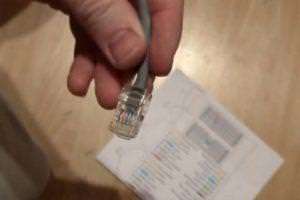

Проверьте качество обжима
После выполнения каждой работы ее следует проверить. Именно этим мы сейчас и займемся.

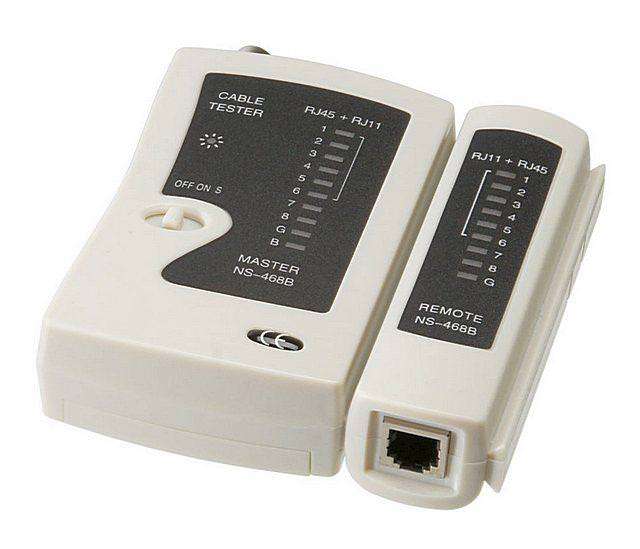

Первый метод – кабельный тестер
Купите кабельный тестер, который может определить качество кабеля, качество обжима интернет-кабеля и обнаружить обрывы. Это все неисправности, которые не позволяют Интернету работать на вашем компьютере. Понять, как им пользоваться, несложно. Руководство пользователя не требуется. Но вам придется потратить немного денег.
Второй вариант – мультиметр
У большинства домовладельцев есть простой тестер. Просто установите функцию “тест” и начните тестировать каждый цвет на обоих концах кабеля.
Третий способ заключается в соединении устройства с другими устройствами
После обжима выполните прямое соединение. Подключите один конец к сетевой карте компьютера, а другой – к маршрутизатору или коммутатору. См. нашу другую статью о том, как подключить и настроить маршрутизатор. Если все прошло успешно, то на компьютере исчезнет красный крестик на сетевой карте, а на маршрутизаторе загорится светодиод. Если нет маршрутизатора или коммутатора, то можно соединить два компьютера напрямую.
Ошибки, допущенные при опрессовке
Неправильная сортировка по цвету перед обжимом прядей. Некоторые недобросовестные производители делают цвет оплетки каждого кабеля очень тусклым, из-за чего многие люди при слабом освещении принимают бело-зеленую пару за бело-синюю. Будьте осторожны.
Каждый провод в штекере должен быть вставлен до упора. Внимательно проверьте, чтобы все концы были видны.
Защитная оболочка витой пары должна быть вставлена в разъем на 0,5 – 0,7 мм. При обжиме он также вдавливается внутрь, что значительно затрудняет вытягивание проводов при извлечении их из гнезда ноутбука.
Следует помнить, что кримпер не вечен, и с годами он начинает обжимать все более и более дефектно. Разъемы также делятся на хорошего и плохого качества, поэтому лучше приобретать проверенные, а не экономить. Даже опытный монтажник, который знает, как обжимать витую пару, допустит множество ошибок при использовании этого инструмента.
Заключение
В этой статье мы рассмотрели, как можно обжать кабель lan, все способы и варианты. Как проверить правильность выполнения работы после опрессовки и на что обратить внимание, чтобы не допустить ошибки. Мы надеемся, что эта статья была вам полезна. Поймите, как обжать интернет-кабель, чтобы сделать это правильно с первого раза.
Как обжать интернет-кабель в домашних условиях: использование схемы
Интернет очень быстро и прочно вошел в жизнь современных людей. Сегодня даже трудно представить себе дом, не оборудованный проводной или оптической линией, соединяющей его с всемирной паутиной. Однако, как правило, зона ответственности провайдера заканчивается на модеме или маршрутизаторе. То есть, если планы хозяев не ограничиваются установкой одного компьютера, а включают создание целой домашней локальной сети, в том числе подключение IP-TV, то вам придется либо самостоятельно заниматься этими вопросами, либо приглашать исполнителей за определенную плату.
Как обжать интернет-кабель
При расширении домашней сети кабель LAN практически никогда не бывает в дефиците. Купить себе витую пару не проблема – она представлена в широком ассортименте, а цена вполне доступна. Однако для того, чтобы превратить его в патч-корд или полноценную линию – необходимо установить (правильнее сказать – обжать) на концах специальные контактные наконечники, коннекторы. Это самая сложная часть. Но сложность не настолько велика, чтобы платить деньги приглашенному мастеру. Поэтому операцию можно выполнить самостоятельно. И даже – используя самые простые инструменты.
Поэтому научитесь обжимать интернет-кабель самостоятельно. Рано или поздно такой навык будет востребован.
Несколько слов о строительстве Кабель LAN .
Случаев, когда необходимо прибегнуть к использованию такого соединения, множество. И с растущим насыщением домохозяйств современными технологиями.
- Увеличилось количество компьютеров в домах. Wi-Fi соединение, безусловно, удобно, но оно имеет свои слабые стороны и недостатки. Кабельное соединение LAN является более надежным и качественным.
- Все больше людей переходят на IP-телевидение (SMART-TV). Опять же, для обеспечения гарантированного стабильного сигнала нет ничего лучше, чем кабель витая пара.
- Другие современные бытовые приборы с функцией дистанционного управления также требуют подключения к сети.
- Даже в одной комнате может быть несколько устройств, требующих такого подключения. Затем устанавливается маршрутизатор или коммутатор, к которому подключается необходимое количество коммутационных кабелей.
- Даже кабель LAN хорошего качества может выйти из строя – из-за случайного повреждения или банального износа группы контактов разъема. Другой распространенной причиной является поломка замка на корпусе разъема. Казалось бы, мелочь, но она приводит к тому, что разъем плохо входит в гнездо маршрутизатора, сетевой платы и т.д. Поэтому лучше заменить его на новый.
Могут быть и другие ситуации – вы не можете знать все. В любом случае, знание того, как обжать сетевой кабель, будет полезно.
А чтобы сделать это правильно, с пониманием вопроса, нужно сначала хотя бы немного разобраться в структуре LAN-кабелей.
Какой тип кабеля рекомендуется?

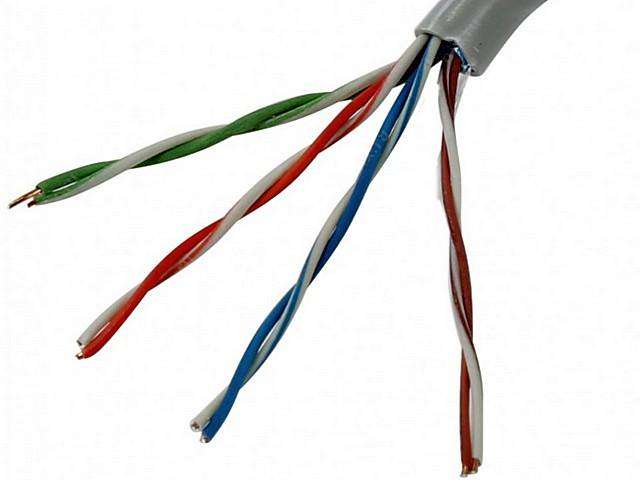

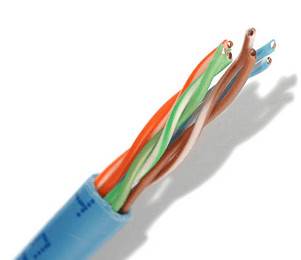

Во-первых, о самом кабеле. Его не случайно называют витой парой. Под внешней изоляционной оболочкой находится несколько пар спирально скрученных проводов с цветовой маркировкой. Количество пар может варьироваться. В случаях, рассматриваемых в этой статье, чаще всего используется кабель с четырьмя парами. Нередко можно обойтись и двумя.
Наиболее распространенным вариантом в домашних сетях является кабель с четырьмя парами витых проводов
Эти кабели делятся на несколько стандартов по устойчивости к внешним помехам.

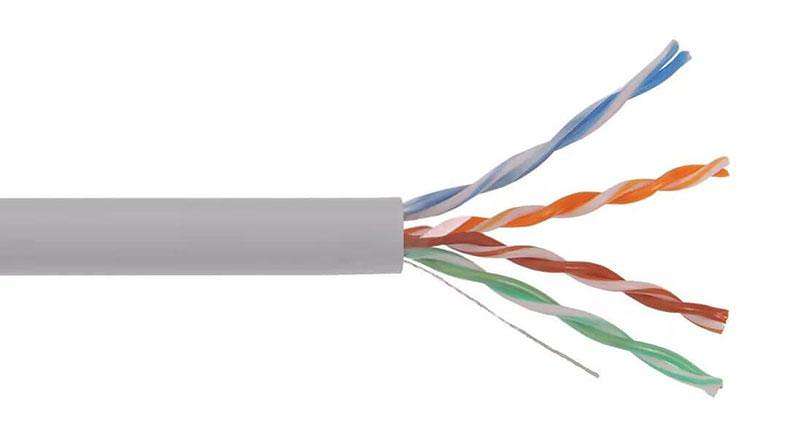

- Стандарт UTP (неэкранированная витая пара) является самым дешевым, поскольку не обеспечивает никакого экранирования. Просто пары проводов, покрытые внешней изоляционной и защитной оболочкой. Пример показан на рисунке выше.
По характеристикам передачи такие кабели не уступают другим кабелям. Однако если они находятся в зоне электромагнитных помех, качество передачи сигнала резко снижается. Другими словами, даже находящийся рядом кабель 220 В может вызвать проблемы.

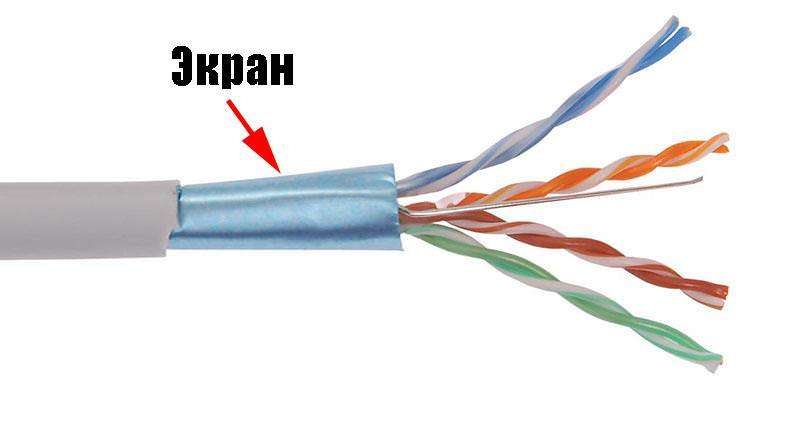

- Стандарт FTP (фольгированная витая пара). Под оболочкой находится сплошная оболочка из фольги, которая обеспечивает надежную защиту от возможных помех. Цена, конечно, выше, но зачастую без нее не обойтись.
Такие LAN-кабели уже могут быть проложены в непосредственной близости от силовых кабелей, например, в кабельном канале в плинтусе или в общей муфте. Это не влияет на качество передачи сигнала.
- Наконец, стандарт STP (экранированная витая пара). Здесь все “по-настоящему”. Это означает, что помимо внешнего общего экрана, каждая витая пара окружена индивидуальной оплеткой из фольги.
Эти кабели чаще всего используются в крупных центрах обработки данных, узлах связи, промышленном оборудовании и т.д. Их использование в домашних или бытовых условиях – это совершенно ненужная предосторожность и пустая трата денег.
Кабели также классифицируются по категориям, которые указывают на их мощность:
Кошка. 5 – работают с частотой до 100 МГц и позволяют передавать данные со скоростью до 100 мегабит в секунду.
Кошка. 5e – частота до 125 МГц, скорость до 1 гигабита.
Более высокие категории (6, 6a, 7 и 7a) имеют еще более высокие скорости. Однако для домашней сети, где еще не все провайдеры предлагают 100 мегабит, достаточно категории 5. Конечно, если вы смотрите в будущее, вам лучше выбрать кошка. 5e.
Поэтому оптимальным вариантом для стационарной укладки является FTP сна 5e (не беспокойтесь о кабелях). Для коммутационных кабелей, которые не примыкают к силовым кабелям, также можно использовать UTP св 5e.

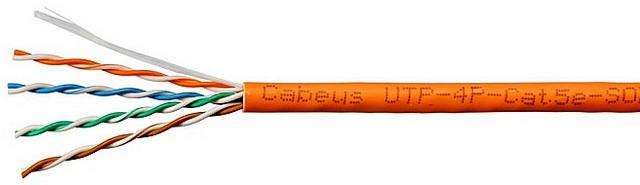

Основные данные кабеля всегда можно узнать из его маркировки, расположенной через равные промежутки на внешней изоляционной оболочке.
Сразу видно, что это неэкранированный кабель (UTP), с четырьмя витыми парами (4P), категории 5e.
Кабели могут иметь и другие отличия. Например, некоторые кабели имеют внутри стальную проволоку – это увеличивает их несущую способность, что важно для наружных установок, не говоря уже о подвесных. Однако это мало влияет на технику опрессовки.
Конструкция разъема
Понятно, что сам по себе кабель не решает проблему подключения устройств. Он должен иметь на конце правильно установленный соединительный элемент, который называется Ethernet-коннектором или штекером. Общепринятое обозначение (несколько неправильное, но устоявшееся и поэтому широко используемое) – RJ-45, или более правильно 8P8C (8 позиций и 8 контактов). Все они, по сути, представляют собой одну и ту же деталь, поэтому в дальнейшем будет использоваться термин “разъем”.

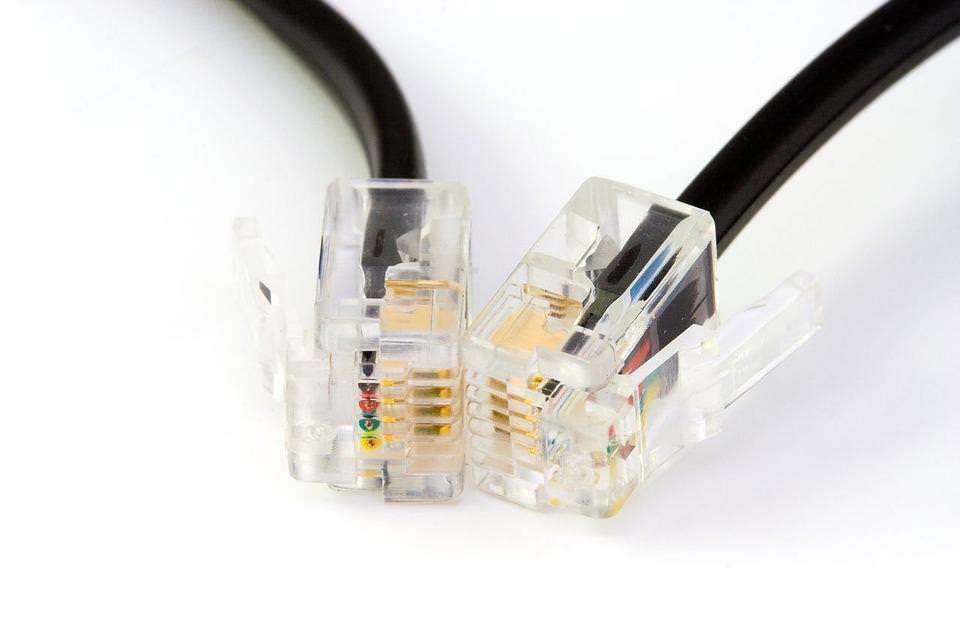

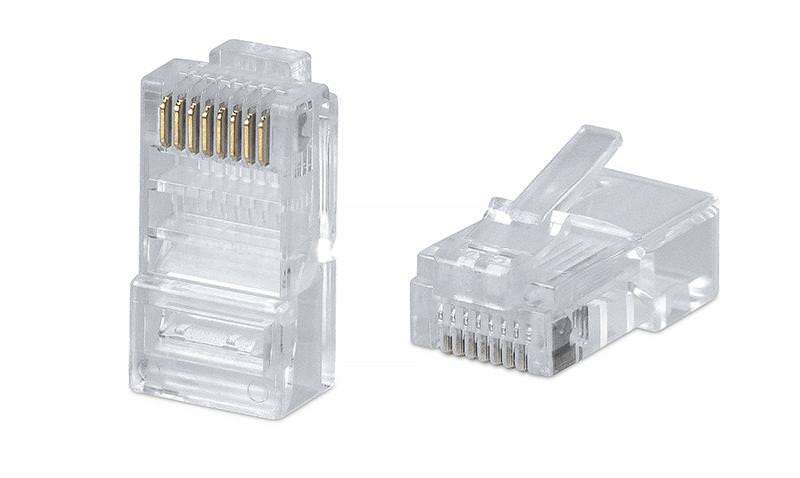

Большинство разъемов, используемых в быту, имеют аналогичную конструкцию.

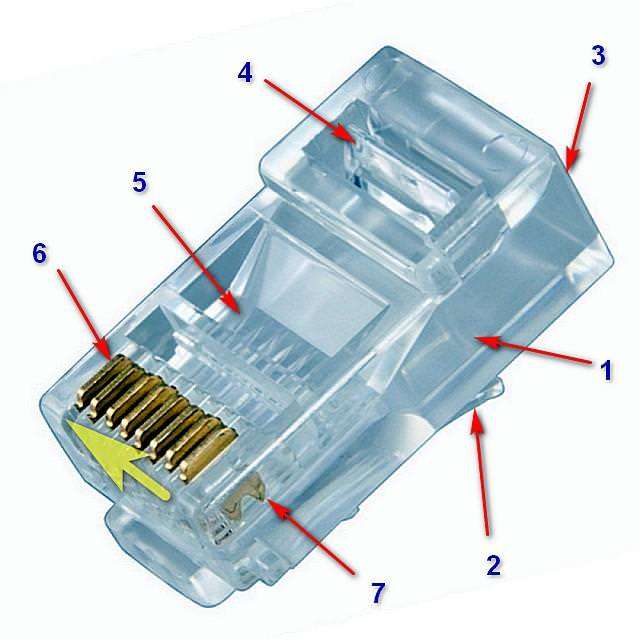

Пример конструкции наиболее часто используемых разъемов
Соединитель обычно имеет пластиковый прозрачный корпус (поз. 1), который позволяет визуально контролировать процесс установки. На противоположной стороне разъема находится защелка (поз. 2) для надежной фиксации разъема в гнезде (порте) сетевой карты, маршрутизатора и т.д. Как упоминалось выше, часто именно поломка этой защелки вызывает необходимость ремонта.
Сзади находится отверстие для готового к монтажу кабеля (поз. 3). Над ним на корпусе находится зажимная планка (поз. 4), которая немного выступает наружу в прямоугольном окне. При обжиме он движется вниз и прочно захватывает внешнюю изоляцию прокладываемого кабеля. Это делает соединение надежным – после обжима разъем практически невозможно извлечь из кабеля.
Внутреннее углубление в передней части разъема разделяется на восемь узких цилиндрических каналов (поз. 5) – с диаметром, соответствующим диаметру витой пары. Невозможно подвести два провода под один контакт. Каналы простираются до передней стенки разъема. Восемь бронзовых или латунных контактов (поз. 6) располагаются точно на одной линии друг с другом в верхней части. Каждый из них помещается в свой собственный направляющий паз, т.е. они изолированы друг от друга. Их исходное положение поднято вверх, т.е. они еще не мешают прокладке кабеля через каналы до передней стенки. Каждый из этих контактов имеет два или три острых лезвия (поз. 7) в нижней части.
При обжиме разъема эти контакты перемещаются вниз, и их лезвия прокалывают изоляцию провода. Это обеспечивает необходимый электрический контакт с проводником. Металлические контакты утапливаются в пластиковую поверхность наконечника и превращаются в контактные площадки, что необходимо для коммутации в порту (гнезде) подключаемых устройств.
Желтая широкая стрелка показывает направление нумерации контактов – от 1 до 8.
Механика соединения очень проста и понятна.
Существуют также несколько иные модели разъемов, которые содержат дополнительную вставку. Идея этой детали заключается в том, чтобы облегчить размещение проводников в правильных положениях для контактов стаба.
Соединитель с направляющей вставкой
Я не могу судить, в какой степени это облегчает работу. Лично мне удобнее работать со стандартными разъемами, без каких-либо дополнительных операций.

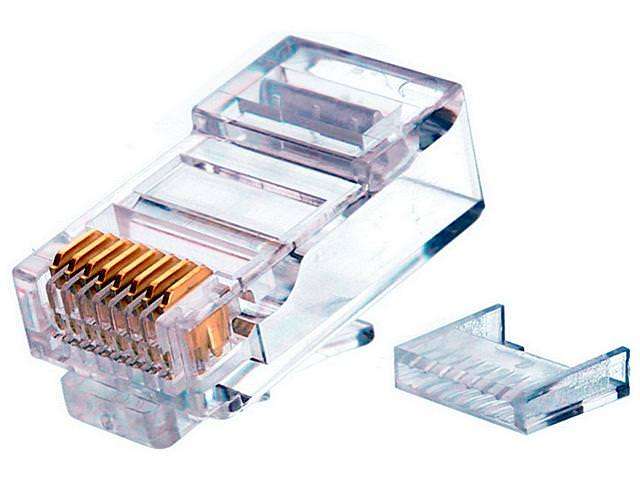

Разъемы с защитными и изолирующими колпачками, которые не нужны, но определенно рекомендуются.
При покупке разъемов вы также можете приобрести изоляционные колпачки. Этот пункт не является обязательным, но вносит небольшую разницу в цену. Колпачок хорошо защищает LAN-кабель от опасного перегиба в этом довольно чувствительном месте, защелку – от случайного излома, а разъем и штекер – от попадания пыли. А кабель или патч-корд выглядит гораздо аккуратнее. Кроме того, использование колпачков разного цвета может упростить (сделать более заметной) коммутацию в сложных узловых точках сети.
Какие схемы обжима можно использовать
Существуют две основные схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства взаимодействуют друг с другом.
Прямое соединение
Наиболее распространен в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет включать различные устройства в различных комбинациях.
- ПК – Маршрутизатор;
- PC – Switch (компьютер – переключатель);
- Маршрутизатор – коммутатор (маршрутизатор – коммутатор);
- Маршрутизатор – SMART TV
и другие подобные варианты.
Характерной особенностью этого типа соединения является полностью идентичное расположение проводов в контактах обоих разъемов.
Предполагается следующая цветовая схема расположения проводов:
Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов кабеля LAN.
Стоит отметить один важный момент. Как правило, при скорости передачи данных до 100 мегабит в секунду используются только четыре провода – 1, 2, 3 и 6. Остальные не используются. Поэтому нередко для снижения общей стоимости локальной сети используется всего две витые пары кабелей. Разъем, конечно, остается прежним, но в него вставляются только четыре провода.
Это то же самое прямое соединение, но только с двумя витыми парами. Для скоростей до 100 мегабит этого достаточно.
Зная это, иногда можно обойтись “мелким ремонтом”, если необходимо починить линию. Например, кабель неисправен, и его тестовый прозвон показывает, что в паре оранжевый-белый-оранжевый есть обрыв. В этом нет ничего страшного. Вполне возможно поменять его, например, на неиспользуемую пару “коричневый-белый-коричневый”. Но, конечно, на обоих концах кабеля одинаково. И линия снова будет работать.
Перекрестное соединение
Это соединение иногда используется для подключения устройств одного типа, например, компьютер к компьютеру, маршрутизатор к маршрутизатору и т.д.
Разница заключается в следующем. На одном конце кабеля используется “распиновка” того же цвета, как показано выше. Однако на противоположной стороне происходят изменения. Фактически, единственные изменения заключаются в том, что пары “оранжевый – оранжево-белый” и “зеленый – зелено-белый” поменялись местами.

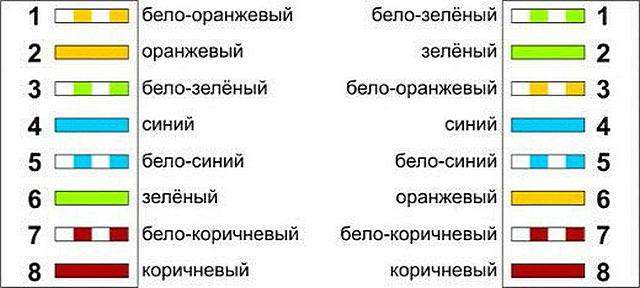

Положение проводов на противоположных концах интернет-кабеля при перекрестном подключении.
Остальные провода не меняют своего положения.
Эта несколько сложная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше и больше современных цифровых устройств оснащаются интерфейсом Auto MDI-X. Идея заключается в том, что система автоматически определяет тип соединения и переключается в оптимальный режим коммутации. Другими словами, вы просто обжимаете свои интернет-кабели по простой схеме и не заморачиваетесь. Но сейчас мне все еще нужно…
На этом теория практически исчерпывается. Мы можем перейти к практическому уроку – как обжать интернет-кабель.
Обжим интернет-кабеля
Правильный обжим интернет-кабеля осуществляется с помощью специального инструмента. Его называют кримпером, обжимным инструментом или просторечием – обжимным станком. Если обжимка нужна срочно, а у вас нет в наличии кримпера или вы не можете одолжить его у друзей или в магазине, можно обойтись более простым инструментом – отверткой. Давайте рассмотрим оба варианта.
Правильный способ – с помощью пресс-клещей (кримпера).
Что нужно для работы
Поэтому для работы необходимы специальные плоскогубцы. Само собой разумеется, что они есть не у всех. Однако сегодня их не так сложно взять напрокат – многие магазины предлагают такие услуги. А если, например, в большой квартире или частном доме имеется достаточно разветвленная локальная сеть, то не помешает иметь в своем “арсенале” и такой инструмент.
Как устроен кримпер и как он работает?

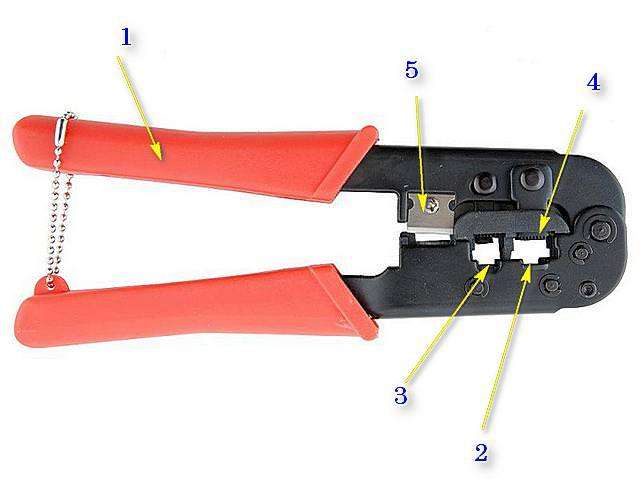

Иллюстрация ниже, вероятно, является самой простой моделью:
Одна из самых простых и, по общему признанию, несовершенных моделей кримперов
Как и любые плоскогубцы, он должен быть оснащен двумя рычажными рукоятками (поз. 1), через которые передается усилие.

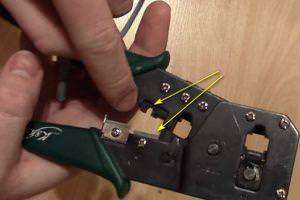

Фактическая запрессовка контактов разъема происходит в специальном гнезде (поз. 2). Конфигурация гнезда такова, что разъем вставляется до упора и практически исключает возможность перепутать его положение. Большинство кримперов имеют два или даже три гнезда для различных разъемов. Таким образом, например, можно обжать кабель телефонной линии (поз. 3).
Основным рабочим “органом” является специальная металлическая расческа (поз. 4). Когда разъем вставлен в гнездо, его выступы будут находиться чуть выше контактов ножа. Это означает, что при сжатии рукояток каждый из выступов будет давить на свой собственный контакт, сжимая его до тех пор, пока он не проткнет изоляцию проводника.
Большинство пресс-клещей также оснащены специальными ножами (поз. 5), которые позволяют перекусывать кабель, снимать верхнюю изоляционную оплетку, аккуратно обрезать края проводников, подготовленных для вставки в разъем, и т.д. На рисунке показана простейшая “отсекающая секция”, но она может быть и более функциональной, содержащей несколько ножей различной конфигурации и назначения.
Как уже упоминалось, представленный обжимной станок далек от совершенства. Профессионалы предпочитают работать с инструментом, в котором обжимные гнезда расположены сверху, перпендикулярно оси клещей. Пример показан на рисунке ниже.

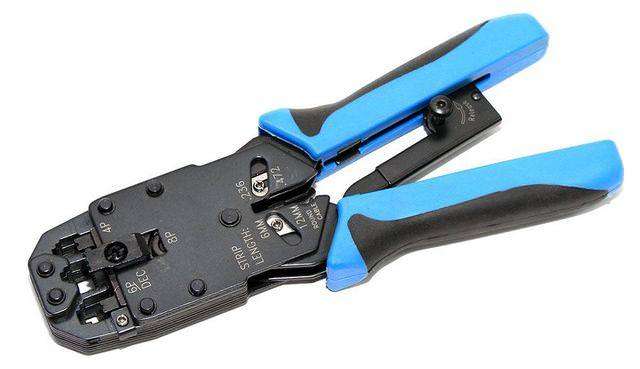

Более совершенная модель пресс-челюстей
Причина этого в том, что при таком расположении сила гребня строго поступательна, направлена вверх. Это делает обжим более надежным, контакты сужаются равномерно, а гребенка менее подвержена износу. Поэтому, если вы планируете купить кримпер, имейте это в виду. Но на самом деле, выбор такого инструмента – это тема для отдельного разговора, ведь здесь тоже есть свои нюансы.
Тем не менее, последовательность работы не меняется из-за особенностей инструмента.

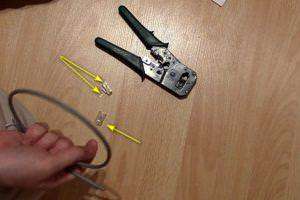

Помимо обжима, вам понадобится кабель необходимой длины и как минимум два разъема. Желательно иметь в запасе еще несколько штук – на первых порах можно ошибиться по неопытности. Повторное использование обжимного разъема невозможно.
Необходимо подготовить рабочую зону с хорошим освещением – некоторые виды деятельности требуют определенной степени зрительного напряжения.
При ремонте поврежденного интернет-кабеля откусывается вилка с небольшим участком кабеля. Не спешите выбрасывать его в мусорное ведро – он будет хорошим “наглядным пособием” при прокладке кабелей. Так вы не допустите ошибки.
Да и сама работа не такая уж сложная:
| Иллюстрация: | Краткое описание выполняемой операции |
|---|---|
 |

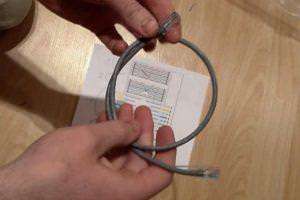

В данном примере мы создаем короткий коммутационный кабель. Для этого подготовлен кабель LAN UTP cat 5e. Опять же, для примера, две стороны кабеля будут обжиматься немного разными разъемами. Один из них является обычным разъемом, а другой имеет направляющую вставку. Для обжима используйте обжимной инструмент, оснащенный всеми ножами, необходимыми для разрезания и снятия внешней изоляции. Поэтому никаких других инструментов не требуется. |
 |
Если конец кабеля “потрепан”, лучше аккуратно его обрезать. Обжимной инструмент имеет специальный нож, который идеально заменяет кусачки. Этот же нож может быть использован для обрезания поврежденного разъема в случае ремонта интернет-кабеля и замены разъема. |
 |

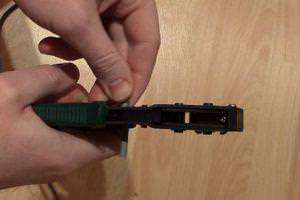

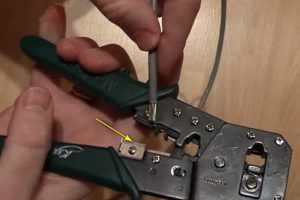

Конец кабеля подводится перпендикулярно к ножу. Прикладывается небольшое усилие… |
 |
…и получается прямая кромка. В этот момент можно сразу же надеть на кабель защитный колпачок разъема, если вы собираетесь его использовать. |
 |

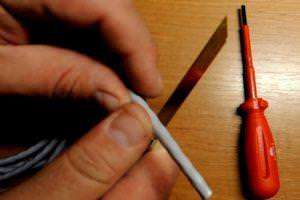

Теперь необходимо зачистить конец кабеля – аккуратно снимите часть верхней оплетки с кабеля. Для этого на обжимном устройстве имеется специальный инструмент. С одной стороны имеется закругленный паз, в который будет вставлен кабель, с другой стороны – лезвие ножа. Качественный, хорошо отрегулированный инструмент будет прорезать верхний слой оплетки только при сжатии захватов, не нарушая изоляцию самих витых пар. |
 |
Внешняя оплетка удаляется на площади около 30 мм. Не следует делать это в меньшей степени, так как будет неудобно распрямлять скрученные провода и укладывать их в “пучок” в соответствии с цветовой схемой. Излишки в любом случае придется отрезать во время работы. Кабель вставляется в закругленный паз, а обжимные наконечники сближаются….. |
 |
затем инструмент вращается вокруг оси кабеля круговыми движениями. Затем нож прорезает изоляцию по всему периметру… |
 |
…и затем легко удаляется с помощью аккуратного цилиндра. |
 |

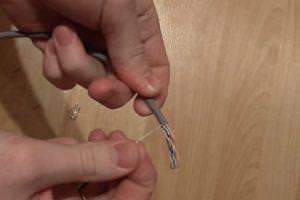

Под оплеткой, помимо витых пар, обычно находится прочная капроновая нить. Она либо отрезается сразу, либо некоторые мастера предпочитают просто убрать ее в сторону. Это не принципиальный вопрос. Однако если внутри кабеля есть металлическая проволока или пластиковая жила, отрежьте ее заподлицо с краем оплетки. |
 |

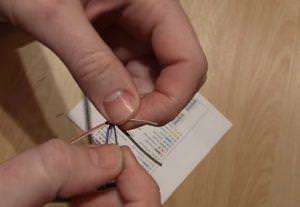

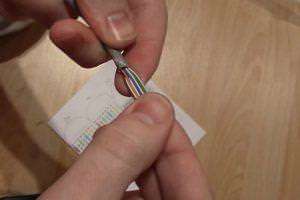

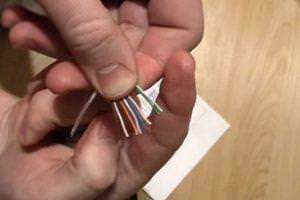

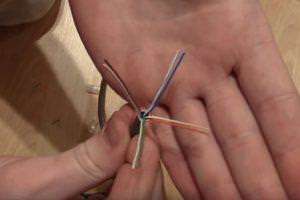

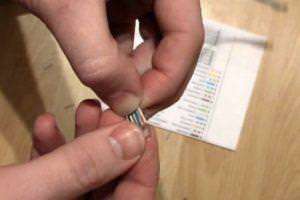

Следующая задача – аккуратно распутать витые пары пальцами и постараться выровнять провода как можно точнее. |
 |
Это должно выглядеть более или менее так, как показано на рисунке. |
 |

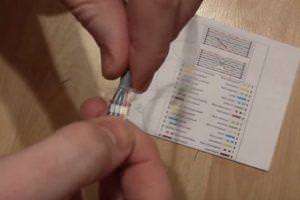

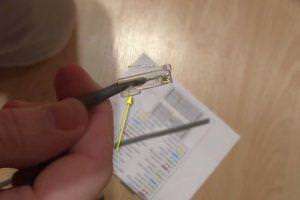

Теперь имеет смысл положить перед собой распечатанную цветную схему проводов в разъеме (или препарированный разъем, взятый в качестве образца). Начните формировать “пакет” в соответствии со схемой, укладывая и удерживая пальцами провода в нужном порядке, с первого по восьмой. |
 |
При этом следите за тем, чтобы провода не пересекались без необходимости на выходе из оплетки. Этого легко достичь. Вот что произошло – провода расположены в строгом порядке в соответствии со схемой коммутации. Но они все еще находятся в веере, и теперь вам нужно сформировать их в как можно более плотную плоскую “упаковку”. |
 |

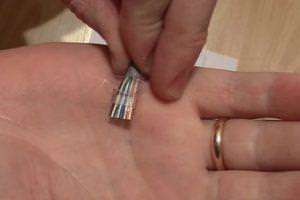

Провода герметизируются и далее максимально выравниваются. |
 |

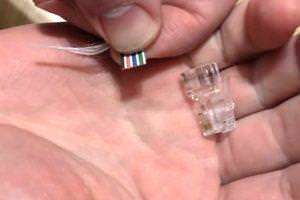

Следующий шаг – сократить этот “пакет”. – обрезать края. Это должно быть сделано таким образом, чтобы кабели при вставке доходили до края разъема и прилегали к передней стенке разъема, а также чтобы оплетка кабеля была вставлена в разъем примерно на 8 ÷ 10 мм. Опытные монтажники режут на глаз, но можно и “примерить”, держа соединитель на месте. Для большинства разъемов обычно достаточно оставить длину пучка проводов 15 мм. |
 |

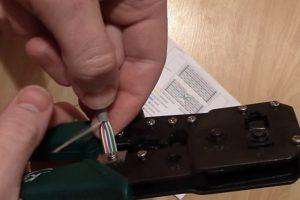

Резка осуществляется с помощью обжимного ножа. Важно поместить пакет в эту “гильотину” так, чтобы разрез был перпендикулярен оси кабеля. Это означает, что при вставке в разъем обрезанные концы всех кабелей будут находиться на одной линии. |
 |
После того как “пакет” разрезан, он больше не выделяется из пальцев – пора вставлять его в разъем. |
 |

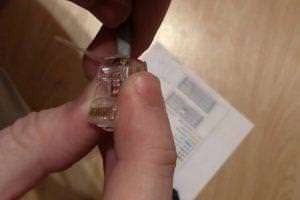

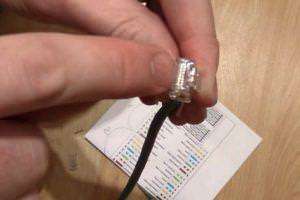

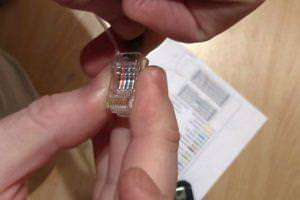

Провода аккуратно вводятся через входное отверстие разъема. Примечание – это делается для того, чтобы контактная группа находилась сверху, а выступающая защелка – снизу. |
 |
Внутренняя конфигурация разъема такова, что после установки плоского “пакета” проводов на место, они вряд ли отсоединятся или начнут запутываться. Кабель осторожно проталкивается вперед. Спешка или чрезмерное усилие не требуются, иначе проволока может согнуться и начать гнуться – операцию придется повторить. |
 |
Примерно от центра разъема начинаются отдельные каналы для каждого провода. Как только провода будут правильно вставлены в них, они никуда не денутся. |
 |

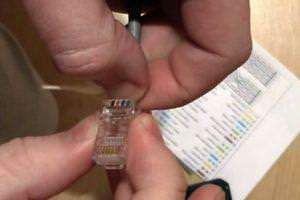

Кабель продвигается вперед до упора. |
 |

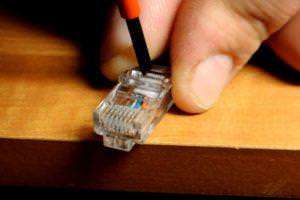

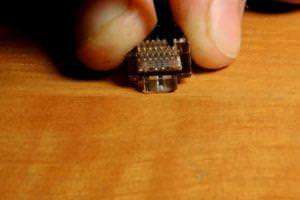

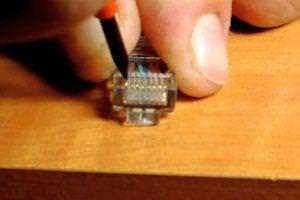

Передняя прозрачная стенка разъема обычно обеспечивает очень хорошую видимость концов кабеля. Теперь разъем подключен – можно приступать непосредственно к обжиму. |
 |

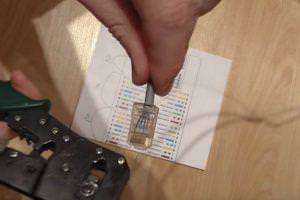

Осторожно, чтобы не выдернуть кабель случайным, неосторожным движением, вставьте штекер в обжимное гнездо. Здесь трудно ошибиться – сама форма гнезда исключает любую ошибку в размещении разъема. |
 |

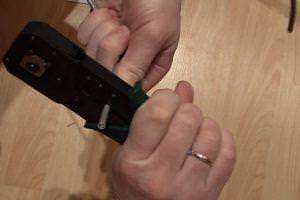

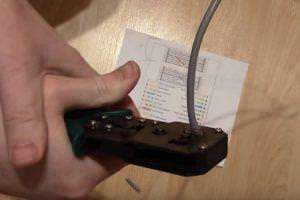

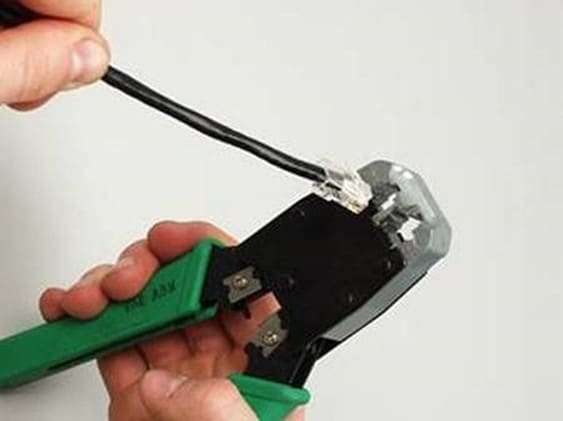

Теперь остается только аккуратно, но достаточно сильно сжать держатели клемм. |
 |
Зубья гребенки толкают металлические контакты вниз, а лезвия прокалывают изоляцию и врезаются в каждый провод. |
 |

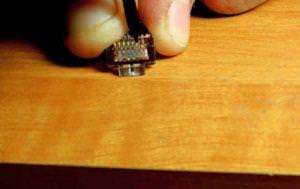

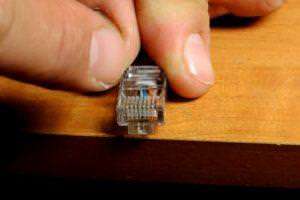

Вот и все, опрессовка разъема завершена. |
 |

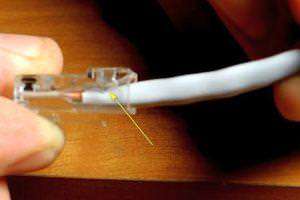

Обратите внимание, насколько глубоко оплетка кабеля вдавлена в разъем. А после обжима зажимная планка перемещается – она плотно вдавливается через выступ в кабель. |
 |
Теперь, даже при достаточно большом тяговом усилии, разъем останется неподвижным, и контакты не будут повреждены. Затем можно снова надеть защитный колпачок, который ранее был надет на кабель, – и работа завершена. |
 |
На другом конце кабеля в качестве примера будет служить разъем с направляющей вставкой. Однако все предварительные операции по снятию оплетки, выпрямлению проводов и формированию “пучка” не имеют никаких особенностей. |
 |
Только после того, как “пакет” собран, он вставляется в отверстия вставки. |
 |
Когда все провода окажутся в отверстиях, вставку следует протолкнуть как можно дальше в боковую часть кабеля. |
 |
Остается обрезать край “упаковки” до необходимой длины. Удобно, что можно не беспокоиться о его целостности – провода никуда не денутся. |
 |

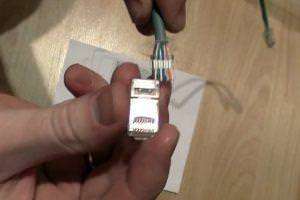

Затем кабель с дросселем вставляется в разъем….. |
 |
…выдвинуты вперед до упора. Втулка должна защелкнуться и зафиксироваться на месте. Провода должны быть проложены в своих каналах и прижаты к передней части разъема. |
 |
Остается только обжать разъем в обжимном инструменте. |
 |
Патч-корд готов и может использоваться по назначению. |
Могут существовать и другие конструкции обжимных разъемов со вставками. Но последовательность операций более или менее та же, и принцип сборки тоже не сильно меняется.
Как пользоваться отверткой в чрезвычайных ситуациях?
Но что делать, если у вас нет специального обжимного устройства, а разъем нужно установить срочно, как говорится, “здесь и сейчас”? В этом случае можно использовать “народную” технологию с отверткой.
| Иллюстрация: | Краткое описание операции |
|---|---|
 |
Поэтому обжимного устройства нет. У вас есть отвертка с плоским наконечником. Желательно, чтобы наконечник был тонким, не более 3-4 мм в ширину, но отвертка была достаточно прочной. Поскольку специального приспособления для зачистки проводов тоже нет, вам придется использовать обычный острый нож. Будьте осторожны, чтобы случайно не повредить изоляцию витых пар. |
 |
Все операции, связанные с оплеткой и выпрямлением проводов, со сборкой “пакета” в соответствии со схемой – без изменений. Перед вставкой в разъем провода можно обрезать до необходимой длины обычными бокорезами. Не забудьте о необходимой прямой, перпендикулярной оси кабеля. |
| Провода вставляются в разъем – все как обычно. | |
 |
Можно приступать к обжиму. Рекомендуется начинать установку с зажимной планки на стержне разъема. Если это сразу же будет обеспечено, вам не придется беспокоиться о том, что кабель может быть выдернут из разъема в результате случайного движения и придется все переделывать с нуля. |
 |
Разъем помещается на твердую поверхность. Затем наконечник отвертки помещается на этот фиксирующий стержень и прикладывается усилие. Кстати, как эта операция, так и последующие требуют хорошего контакта между коннектором и жесткой поверхностью. Подпружиненная пластиковая защелка, расположенная в нижней части, является основным препятствием на этом пути. Иногда он может даже ломаться с большой силой. Чтобы избежать этого и сделать работу более комфортной, можно придумать основание с отверстием или пазом, в котором защелка спрятана и не подвергается нагрузке. Например, используя эту практику, автор зажимал разъем, упирая его в кухонную доску с углублением по краю. Это оказалось очень удобным решением. |
 |
С помощью отвертки планка была сдвинута вниз и зафиксирована в нижнем положении. |
 |
Хорошо видно, что ручка сместилась вниз, упираясь в оплетку кабеля и немного вмяв ее. Вам не придется беспокоиться о том, что кабель случайно выпадет из разъема. |
 |
Теперь можно переходить к обжиму контактов. Коннектор снова опирается на надежное основание. Затем с помощью отвертки постепенно сжимайте контакты вниз. Задача – переместить металлический контакт вниз до упора, чтобы он проткнул своими лезвиями изоляцию кабеля и слегка надрезал ее. Не нужно торопиться – все должно быть сделано очень тщательно. Во-первых, убедитесь, что жало отвертки попадает на контакт и не проскальзывает между ними. Во-вторых, для этого требуется большое усилие, и если кончик отвертки соскользнет, можно порезать палец. Иногда рекомендуется носить очки или использовать лупу, чтобы не допустить ошибки. |
 |
Как только вы “потопили” один контакт, переходите к следующему. Попытайтесь почувствовать, действительно ли контакт находится на месте и установил электрическое соединение с проводом. |
 |
Продолжайте, пока все восемь контактов не будут уменьшены. |
 |
После обжима последнего контакта стоит вооружиться лупой и внимательно изучить результат. Недопустимо, чтобы какой-либо из контактов (даже если он не участвует в передаче данных) торчал вверх – все они должны быть обжаты на упоре и расположены на одном уровне. Если обнаружены какие-либо дефекты, их необходимо немедленно устранить, т.е. выровнять контактную поверхность. |
 |
Разъем на противоположной стороне коммутационного кабеля должен быть обжат таким же образом. Затем вы можете попробовать. |
Этот метод, очевидно, более сложен в реализации. Более того, он может оказаться неисправным с самого начала. Поэтому лучше иметь в запасе несколько дополнительных разъемов, чтобы при необходимости можно было переделать его с учетом дефектов.
Использование специальных самосжимающихся разъемов
Сегодня можно найти разъемы, для подключения которых к интернет-кабелю не требуется практически никаких инструментов. За исключением, конечно, удаления верхней оплетки и обрезания проводов.
Например, профессиональный разъем производства компании NICOMAX выглядит следующим образом
Разъем NICOMAX – после сборки корпуса контактные ножи прокалывают изоляцию кабеля и врезаются в провода.
Пример может быть не полностью репрезентативным, поскольку разъемы NICOMAX относятся к устройствам профессионального класса. А стоимость каждого из них оценивается в несколько сотен рублей.
Однако есть и более доступные решения, которые работают по тому же принципу. Примером могут служить самозаканчивающиеся (или, как их еще называют, безынструментальные) разъемы производства российской компании SUPR Ltd.
Неинструментированное устройство соединителя 8P8C LLC компании SUPR
Корпус разъема состоит из двух шарнирных половинок (поз. 1). На обратной стороне этих крышек сделаны специальные выступы (поз. 2), которые усаживают уложенные провода на контакты. В центре находится соединительный модуль (поз. 3) со специальными каналами для прокладки жил гофрированного кабеля. На каждой стороне модуля можно разместить до четырех проводов. Чтобы облегчить работу мастера, в комплект также входит руководство по прокладке кабелей с цветовой кодировкой – запутаться сложно. Наконец, каждая створка имеет встроенный половинчатый защитный колпачок (поз. 4), и при сборке деталь, вставляющая кабель в разъем, сразу же получает отличную защиту от поломки.
Как вы можете видеть, принцип обжима прямо противоположен. Контактные ножи иммобилизованы в пазах накладного модуля. А штампы на оболочках будут опускать провода на эти ножи, обеспечивая прорезание изоляции и надежную электрическую коммутацию.
Процедура сборки такого разъема проста.
- Кабель очищен от оплетки.
- Витая пара распутывается, а провода выпрямляются.
- Кроме того, нет необходимости создавать “связку”. Откройте крышки разъемов (поз. 1a). Провода не проталкиваются, а вставляются сверху в пазы распределительной коробки, согласно имеющейся “шпаргалке”. Специальные фиксаторы в каждом из этих пазов предотвращают самостоятельное выскальзывание проволоки.
- После укладки проводов остается только закрыть две половинки корпуса и прижать их друг к другу до щелчка. Матрица будет скользить проводами по неподвижным контактным ножам. Теперь штекер готов к использованию.
Безусловно – очень удобно. Правда, цена такого разъема, по сравнению с обычным, тоже несколько завышена – около 75 рублей. Но с другой стороны, и никаких инструментов не требуется, и вероятность плохого соединения – ничтожно мала. Кроме того, такой соединитель, при необходимости, можно использовать многократно.
Как проверить качество обжимного интернет-кабеля?
Таким образом, на кабель LAN устанавливаются заглушки. Как вы можете проверить надежность соединения?
Есть несколько способов.
- Самое простое решение – подключить кабель LAN непосредственно к месту назначения. То есть, если после переключения устройств все работает правильно, то можно поздравить мастера с успешным завершением установки.
- Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – тестеров LAN.
Эти устройства обычно состоят из двух блоков, т.е. можно проверить кабель с противоположными разъемами, расположенными в разных помещениях. Конечно, еще проще проверить патч-корд.
Один из примеров тестера локальной сети
И главный, и вторичный ретрансляторы имеют порты для подключения разъемов. После подключения кабеля включается питание, и прибор начинает сканировать отдельные провода, что отображается пронумерованными светодиодами. В случае обрыва кабеля можно сразу увидеть, какой провод неисправен. Или, в нашем случае, какой контакт разъема плохо обжат.
- LAN-тестер – это прерогатива профессионалов, но дома можно попробовать использовать простой мультиметр. Он устанавливается на звонок (со звуковым сигналом) или на минимальное сопротивление, например, 200 Ом. Затем проверьте каждый провод того же цвета на двух соседних разъемах интернет-кабеля.
Эта коррекция не занимает много времени. Однако контакты тестера должны быть тонкими, чтобы точно попадать на контакты разъемов одного цвета. Решением этой проблемы является их заточка или временная установка тонких проволочных наконечников.
Если какой-либо из проводов не прозванивается (что важно для конкретного соединения), вам придется его переделать.
- И как с помощью мультиметра прозвонить интернет-кабель, если разъемы находятся далеко друг от друга (например, в разных комнатах). В этом нет ничего особенно сложного.
Если вы посмотрите на схему подключения портов коммутатора, вы увидите индуктор, соединяющий провода одной пары (например, зеленый – белый – зеленый). Другими словами, между ними обязательно должна быть проводимость.
Пример расположения портов для коммутации устройств ЛВС с помощью кабеля ЛВС
Таким образом, вы можете вставить один штекер в порт любого устройства (лучше всего это делать при выключенном устройстве), а затем проверить проводимость линии на другом штекере. Обычно для домашних линий (до 100 мегабит) необходимо тестировать только две пары. Проверьте сопротивление между оранжевым и оранжево-белым, зеленым и зелено-белым.
Конечно, сопротивление будет (рассчитанное в единицах Ом), и оно в значительной степени зависит от длины кабеля. Важно, чтобы обе пары имели примерно одинаковое сопротивление. Если разница большая или сопротивление очень высокое, а тем более, если линия вообще не звонит – ищите ошибки в проделанной работе и проделайте ее снова.
Как обжать интернет-кабель в домашних условиях
Обжать интернет-кабель в домашних условиях проще, чем вы думаете. Достаточно потратить 5 минут, и ваш доступ в Интернет будет восстановлен.
Когда вы впервые подключаетесь к Интернету, провайдер берет на себя все технические работы, связанные с подведением кабеля к вашему дому. Это включает в себя подготовку кабеля к дальнейшему использованию. Однако со временем кабель может повредиться или сломаться разъем. В этих случаях вы можете обратиться за помощью к своему врачу: большинство из них предоставляют такие услуги бесплатно. Но зачем ждать несколько дней, если вы можете сделать это сами? Сегодня мы расскажем вам, как обжать интернет-кабель в домашних условиях.
Типы интернет-кабелей на витой паре
Название “витая пара” появилось не случайно и напрямую связано с конструкцией кабеля. Если снять защитный полимер с кабеля, вы увидите несколько пар маленьких проводов, скрученных вместе по спирали.
Количество и цвет маленьких проволочек зависит от типа кабеля. Они классифицируются в зависимости от степени защиты, пропускной способности и количества проводов.
- UTP – самый распространенный тип кабеля, используемый в большинстве домашних сетей. Его характерной особенностью является низкий уровень защиты без экранирования.
- FTP – при производстве таких кабелей используется так называемое фольгирование, которое защищает кабель не только от внешних механических факторов, но и от силовых помех от других линий.
- STP – самый надежный вариант из всех. В производстве также используется фольгирование, но не только самого внешнего слоя, но и каждого маленького проводника в отдельности. Конечно, такие кабели являются самыми дорогими. Они не подходят для бытового использования и подходят для крупных узловых сетей с несколькими источниками помех.
Кабели могут быть одножильными или многожильными. Первые плохо поддаются деформации, но обладают высокой степенью стабильности сигнала. Многожильные кабели более гибкие, но с ними гораздо сложнее работать. Самый распространенный вопрос – как обжать 8-жильный интернет-кабель.
Кабели также различают в зависимости от типа пропускной способности. Основные названия: CAT5, CAT5e, CAT6, CAT6a. Соответствующую маркировку можно найти на оплетке каждого кабеля.
Инструменты, необходимые для опрессовки
- Прежде всего, необходимо подготовить несколько разъемов RJ 45. Лучше всего сразу приобрести несколько штук, поскольку выполнить обжим без кримпера (специального инструмента, предназначенного для работы с интернет-кабелями) очень сложно, и нет уверенности, что с первого раза процесс пройдет успешно.
- Сам обжимной инструмент, или “кримпер”, как его еще называют. Они также бывают разных типов: для определенных типов разъемов или многофункциональные, которые подходят для всех типов разъемов.
- При желании можно приобрести подходящие резиновые полоски, которые накладываются на разъем и защищают кабель от изгиба. Они также предотвращают выскальзывание кабеля из гнезда.
Расположение кабелей
Это самая важная часть теории, которую необходимо знать до того, как вы начнете практиковаться. Интернет-кабель работает правильно, только если провода вставлены в разъем определенным образом. В зависимости от типа соединения и количества витых пар порядок может меняться. Существует два основных типа соединений: прямое (568c) и кроссоверное (568a).
Первый тип используется при подключении компьютера к маршрутизатору. Второй тип необходим, когда нужно подключить компьютер к компьютеру, маршрутизатор к маршрутизатору и так далее. Однако технологии не стоят на месте, и сегодня многие устройства научились распознавать тип прокладки кабеля. Таким образом, взаимосвязи со временем станут частью истории, как старые кассетные плееры.
Тип прямого подключения
На обоих концах кабеля провода должны быть вставлены в разъем в следующем порядке от первого гнезда к восьмому. В 8-проводном кабеле схема выглядит следующим образом:
- Бело-оранжевый
- Апельсин
- Белый и зеленый
- Голубой
- Бело-голубой
- Зеленый
- Бело-коричневый
- Коричневый
Приказ должен строго соблюдаться, за некоторыми исключениями. Оранжевый и зеленый провода можно поменять местами. Это означает, что слот 4 и слот 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также не забудьте разместить провода в зеркальном отображении на обоих разъемах. Если с одной стороны у нас правильный порядок от слота 1 к слоту 8, а с другой стороны обратный порядок от слота 8 к слоту 1 – интернет не будет работать!
Для тех, кто ищет, как обжать 4-жильный интернет-кабель, возрадуйтесь: схема немного проще, потому что проводов меньше.
- Белый и оранжевый
- Апельсин
- Бело-зеленый
- Зеленый
Тип перекрестного соединения
У него очень сложный порядок цветов, которому также очень важно следовать. На одном разъеме это выглядит следующим образом:
- Бело-оранжевый
- Апельсин
- Бело-зеленый
- Голубой
- Бело-голубой
- Зеленый
- Бело-коричневый
- Коричневый
А на другом конце провода цвета расположены в совершенно другом порядке:
- Зелено-белый.
- Зеленый
- Белый оранжевый
- Голубой
- Бело-голубой
- Апельсин
- Бело-коричневый
- Коричневый
Теперь вы понимаете, почему от этого сложного типа соединения отказались?
Как обжать кабель RG45
- Возьмите кабель немного большей длины, чтобы его можно было обжать еще раз и чтобы после нескольких неудачных попыток кабель все же дошел до нужного устройства.
- Отмерьте около 20 мм с каждого конца и удалите косу с помощью ножа или другого инструмента.
- Отсоедините маленькие провода и расположите их в соответствии с правильной схемой (порядок цветов описан выше и зависит от типа подключения).
- Выровняйте все маленькие провода так, чтобы их можно было равномерно вставить в разъем до упора. Основным условием является то, что каждый провод должен входить в соответствующие пазы в разъеме.
- Вставьте разъем в обжимные клещи и сожмите обжимку до конца. На этом процесс завершен, интернет-кабель готов к использованию.
Как обжать кабель lan без обжимного инструмента
Вы можете обойтись без специализированных инструментов. Для этого достаточно простой отвертки или ножа. Первые четыре пункта точно такие же, разница только в процессе обжима. Разъем имеет небольшие металлические пластины, которые удерживают провода вместе.
Кримпер сжимает эти металлические пластины, которые слегка разрезают провода, создавая тем самым новую поверхность для электрического контакта. Эти металлические наконечники можно сжать рукой, осторожно нажимая на каждый из них до упора. Их количество зависит от типа разъема.
Как обжать интернет-кабель в домашних условиях
Необходимость обжать интернет-кабель в домашних условиях без помощи интернет-провайдера возникает нечасто. Например, это может понадобиться, если вы перенесете компьютер или маршрутизатор в другую комнату. В этой статье вы узнаете, как правильно обжать интернет-кабель в домашних условиях своими руками.
Подготовка к обжиму интернет-кабеля
Чтобы правильно обжать интернет-кабель в домашних условиях, вам потребуется минимум оборудования. Во-первых, вам нужен сам кабель. Если это интернет-кабель, то он у вас уже есть. Это кабель, который вы получили от своего интернет-провайдера. Во-вторых, вам нужны разъемы RJ-45 (рисунок ниже).
Эти разъемы можно приобрести в компьютерных магазинах или заказать через Интернет. Обычно эти соединители продаются в упаковках по 100 штук, но их можно найти и поштучно. Если вы покупаете их по отдельности, лучше иметь несколько на случай, если что-то пойдет не так.
Вам также понадобится инструмент для обжима интернет-кабеля (на рисунке ниже), также известный как кримпер или просто “кримпер”. Этот инструмент также можно найти в небольших хозяйственных магазинах или в Интернете.
Если вы не готовы купить обжимной станок, можно обойтись простой отверткой и воспользоваться своими руками. Но в этом случае процесс обжима интернет-кабеля становится немного сложнее.
Удаление наружного слоя изоляции
Если вы хотите обжать интернет-кабель, первое, что вам нужно сделать, это удалить внешний слой изоляции. Это можно сделать с помощью острого ножа или лезвия кабельного обжимного устройства. Проведите лезвием по изоляции интернет-кабеля и удалите около 2-3 сантиметров изоляции.
При этом будьте осторожны, чтобы не повредить внутреннюю проводку. Если обнаружится, что внутренние проводники повреждены, отрежьте весь участок кабеля и начните обжимать интернет-кабель заново.
Подготовьте внутренние проводники
Затем раскрутите все проводники витой пары внутри интернет-кабеля и слегка искривите их. Не пытайте их слишком сильно, чтобы в проводах не образовались трещины. Просто раскрутите их и немного разгладьте.
После удаления изоляции с интернет-кабеля и выпрямления проводников расположите их в правильном порядке. Существуют четыре стандарта, определяющие порядок расположения проводов в разъеме. Это два стандарта для прямых кабелей (TIA/EIA-568B и TIA/EIA-568A) и два стандарта для коммутационных кабелей. Подробнее о схемах, определяющих порядок расположения проводников, можно узнать здесь.
В большинстве случаев для обжима интернет-кабелей следует использовать схему обжима прямых проводников TIA/EIA-568B (см. рисунок ниже). Если ваш интернет-кабель уже обжат, вы можете просто посмотреть на старый разъем RJ-45 и увидеть, как расположены провода.
Определив схему, выровняйте провода и расположите их в правильном порядке (как показано на рисунке ниже). Если провода слишком длинные, укоротите их. Это можно сделать с помощью лезвия обжимного устройства для интернет-кабеля (обжимного инструмента).
Теперь вставьте эти провода в разъем RJ-45. Если они находятся на одной линии, они подойдут без проблем, и каждый из них войдет в разъем.
Перед обжимом кабеля убедитесь, что все провода дошли до конца разъема.
Обжать интернет-кабель с помощью обжимного инструмента
После того как кабель вставлен в разъем RJ-45, его можно обжать. Для этого вставьте разъем в кримпер и крепко сожмите ручки инструмента.
Если у вас нет обжимного инструмента, вы можете использовать обычную отвертку. В этом случае используйте отвертку, чтобы нажать на каждый контакт разъема RJ-45.
На этом процесс обжима интернет-кабеля завершен. Подключите кабель к компьютеру и убедитесь, что интернет доступен. Если Интернета нет, значит, вы что-то сделали не так. Попробуйте обрезать разъем RJ-45 и снова обжать интернет-кабель.
