Оголовок скважинный своими руками

Установка устья скважины позволяет достичь нескольких целей одновременно:

Оголовок для скважины: последовательность установки и инструкция по созданию своими руками

Небольшой, но очень нужный узел при создании водопровода для частного дома – оголовок для скважины. Это небольшое устройство можно купить готовое или сделать самостоятельно. Предлагаем более подробно остановиться на особенностях конструкции и последовательности установки планок.

Если говорить просто, то оголовок скважины – это специальная крышка, которая очень плотно, герметично закрывает внешний край обсадной трубы. Крышка нужна для того, чтобы предотвратить проникновение в скважину

• мусора;
• загрязнения почвы;
• паводковые воды;
• стоки;
• инородные тела;
• мелкие животные и т.д.

Примечание: использование специальных "секретных" винтов позволяет не только защитить скважину от загрязнения, но и от кражи оборудования.

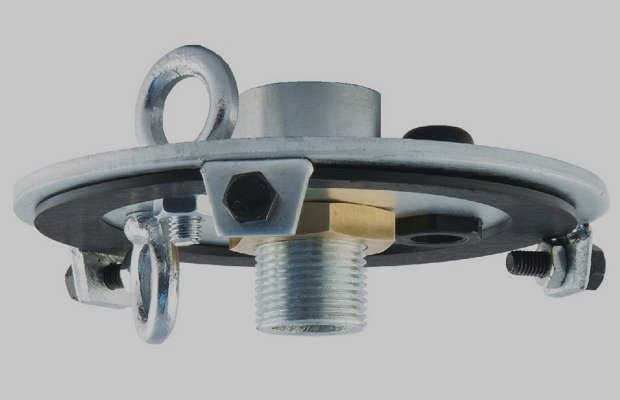

Прежде чем приобрести корпус или изготовить его самостоятельно, важно ознакомиться с конструкцией корпуса, чтобы понять, как он собирается. Этот компонент состоит из:

• фланца, изготовленного из металла или прочного пластика;
• специальной крышки;
• резинового кольца;
• крепежных элементов;
• карабин и т.д.

Для удобства использования к внешней стороне крышки обычно привариваются два рым-болта, а к внутренней – один.

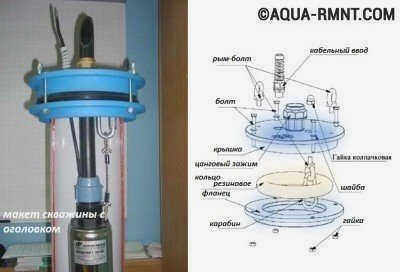

На схеме ниже показаны все компоненты, составляющие типичный стандартный фланец.

Единственный способ установки укупорочной головки в скважину – это крепеж, который должен быть очень плотным. Это означает, что сварочные работы не требуются. Между поверхностью фланца и крышкой зажимается резиновое кольцо. Чтобы закрепить насос, поднимите крышку за внешние рым-болты. Используйте для этого любое доступное подъемное устройство. Веревка крепится с помощью защелкивающегося крючка.

Купить или сделать самому?

Купить промышленную обсадную трубу для скважины несложно. В некоторых ситуациях такое решение даже предпочтительнее. Это стандартные конструкции, которые можно собрать самостоятельно или с помощью специалистов. Наиболее популярные модели изготавливаются из:

В бытовых условиях оголовок может быть изготовлен из нержавеющей стали или алюминия.

Опытный мастер может изготовить устройство, которое работает не хуже промышленных моделей.

Примечание: В любом случае закрытие должно быть герметичным, соответствующим требованиям СНиП. Если это условие не соблюдается, в скважину могут легко проникнуть всевозможные загрязнения. Поэтому специалисты не рекомендуют каким-либо образом упрощать конструкцию устья скважины.

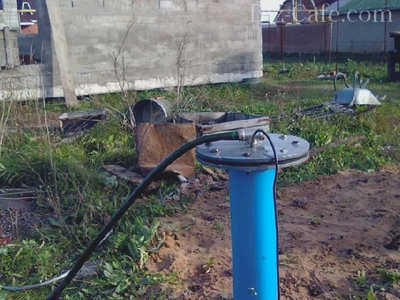

Как установить устье скважины

1. Край обсадной трубы должен быть ровно обрезан и не иметь заусенцев.
2. Наружная поверхность трубы должна быть тщательно очищена, загрунтована и покрыта антикоррозийной краской.
3. Нижний фланец накладывается на трубу и, если возможно, приваривается к ней.
4. На корпус натягивается круглая резиновая прокладка.
5. Водяной насос опускают на металлическом тросе в трубу, а затем конец этого троса прикрепляют к карабину, доступному с внутренней стороны устья скважины.
6. Электрический кабель, подключаемый к водяному насосу, вставляется через кабельный ввод, а шланг для воды – через центральное отверстие.
7. Сама крышка устанавливается поверх выреза и крепится к фланцу с помощью длинных болтов и гаек с шайбами.

Крепление фланца с помощью болтов, гаек и шайб

Следует отметить, что нижний фланец, если он крепится к обсадной трубе с помощью сварки, должен быть установлен так, чтобы резиновое кольцо сжималось при затягивании крепежных болтов. Именно здесь будет происходить герметизация.

Читайте также: Соединение полиэтиленовых и стальных труб – легко ли сделать это самостоятельно?

Как сделать правильную покупку?

Диаметр обсадной трубы может быть разным, поэтому вам необходимо приобрести головку, размер которой соответствует диаметру. Некоторые модели агрегата могут быть универсальными и рассчитаны на трубы диаметром 90-100 мм, 140-160 мм. Также важно учитывать вес насоса, его вибрацию во время работы и правильно выбрать материал головки. Полимерные трубы не рекомендуется использовать для очень глубоких скважин.

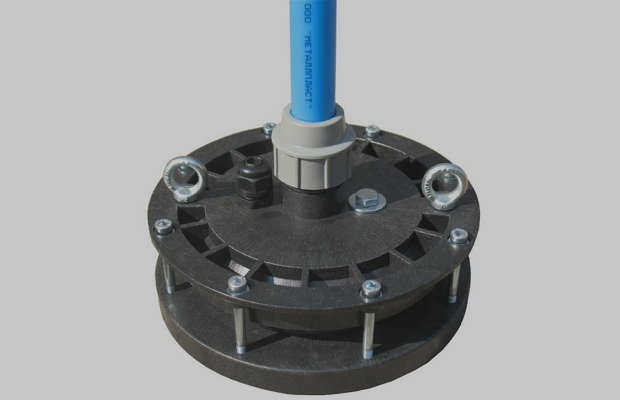

Универсальная модель напора

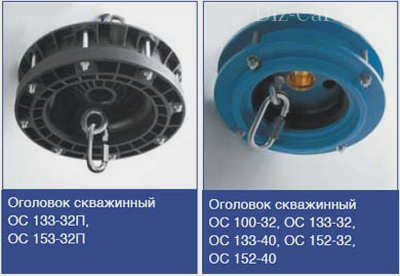

Чтобы не ошибиться с выбором, обратите внимание на обозначение оголовка. Примером может служить обозначение OS 140-160/40P. Буквенно-цифровые коды означают следующее:

• ОС – обозначение изделия (устья скважины);
• 140-160 – обозначение диаметра трубы (мм), для которой предназначен патрубок;
• 40 – диаметр (мм) переходников, к которым будут подсоединены трубы водоснабжения;
• P – указание на то, что изделие изготовлено из пластика; если материал изделия – металл, этот показатель не используется.

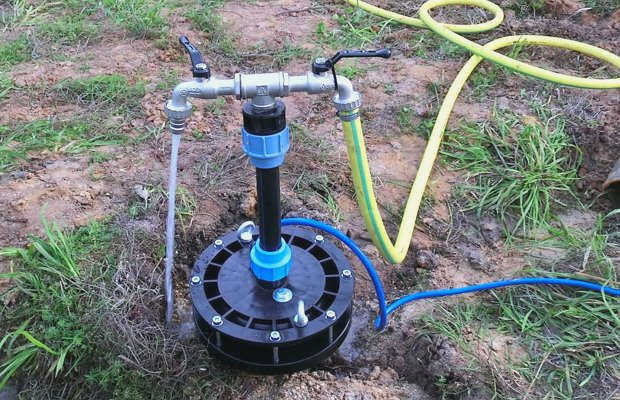

Технология установки

Приступайте к монтажу предварительно собранной конструкции:

1. Отрежьте обсадную трубу строго горизонтально. Тщательно очистите и загрунтуйте место среза. При необходимости нанесите антикоррозийную краску.
2. Затем прикрепите насос в соответствии с инструкциями производителя. Прикрепите к нему кабель и водопроводную трубу (не забудьте при необходимости удлинить электрический кабель). Чтобы облегчить процесс установки, привяжите кабель и трубу на расстоянии 1,5 метра друг от друга. Кабель протягивается через отверстие, а труба – через зажим (цангу).
3. Остается только уплотнить систему. Поместите прокладку на фланец и закрепите крышку винтами. Затягивайте винты очень осторожно, медленно, чтобы не деформировать крышку. Затем затяните трубку и зажмите ее. Аналогично поступите с трубкой и хомутом.

Особое внимание следует уделить кабелю. Будьте очень внимательны при выборе кабеля – не выбирайте обычный кабель, так как он со временем сгниет. Лучше выбрать кабель из нержавеющей стали. Также следует приобрести хомут для крепления кабеля.

Как видите, процесс создания устья скважины и установки его в систему водопровода не сложен. Единственный нюанс, который необходимо учесть, – это герметичность оголовка, так как от этого во многом будет зависеть положительный исход работы. Удачи!

Конструкция и монтаж оголовок скважины

Оголовок колодца поставляется в комплекте с защитным кожухом, пластиковым или металлическим хомутом, резиновым кольцом, крепежом и карабином. Два рым-болта приварены на внешней стороне металлического кожуха и один на внутренней.

Основное преимущество установки заключается в том, что для монтажа головки не требуются сварочные работы. Изделие устанавливается путем затягивания винтов. Они сжимают зажимной фланец и крышку, а также прокладку из резинового уплотнительного кольца.

Свежие входы

Простота монтажа заключается также в том, что насос можно опустить с помощью рым-болтов на крышке агрегата, используя подъемное оборудование (кран, лебедку).

В основании рым-болта находится веревка, прикрепленная к внутренней стороне крышки и прикрепленная к насосу карабином, что значительно облегчает использование системы водоснабжения.

При установке крышки сначала необходимо отрезать обсадную трубу перпендикулярно оси. Кромка среза должна быть гладкой и без заусенцев. Наружную поверхность трубы следует очистить, загрунтовать и покрыть слоем антикоррозийной краски.

Затем насос можно подключить к пластиковой трубе, прикрепить к трубе кабель необходимой длины и удлинить его. Вся конструкция зажимается хомутом. Свободный конец кабеля должен быть прикреплен к карабину с помощью нижнего рым-болта на крышке. Предварительно пропустите кабель и пластиковую напорную трубу через крышку. Плоской поверхностью наружу надеть хомут и резиновое кольцо на трубу крышки.

После того как погружной насос опущен в скважину, можно установить уплотнительную крышку. Для этого фланец и резиновое кольцо необходимо немного приподнять до уровня крышки оголовка. Фланец и крышка скрепляются болтами путем сжатия резинового кольца между ними. Для затяжки и предотвращения прогиба напорной трубы из полиэтилена используйте цанговый зажим. Кабельные вводы используются для крепления нависающих кабелей.

Как изготовить их самостоятельно?

Для изготовления фланца крышки вам понадобится листовой металл толщиной 10 мм. Фланец должен быть вырезан по внешнему размеру обсадной трубы, а внутренний диаметр должен быть немного больше. В зависимости от размера фланца необходимо также вырезать крышку, к которой затем привариваются кабельные втулки и напорные соединения.

Простая конструкция изделия также позволяет довольно быстро изготовить устье скважины своими руками.

К внешней поверхности крышки необходимо приварить два рым-болта, которые понадобятся для опускания насоса и поднятия крышки для проведения технического обслуживания. К внутренней поверхности крышки нужно приварить рым-болт, который необходим для крепления ее к кабелю насоса. Крышка и фланец соединяются болтами. Размещение резинового кольца под фланцем обеспечивает хорошую герметичность всей конструкции.
