Искусственные последствия чаще всего возникают в результате установки заменителей раскрытия, которыми являются доски или брус. Такая замена в последнее время стала популярной среди неосведомленных людей. Следствием этого является то, что деньги, потраченные на замену окладной конструкции, не обязательно будут потрачены. Важно помнить, что только прочная деревянная конструкция может выдержать нагрузку, которую усадка оказывает на оконные и дверные проемы.
Рамочные проемы в деревянном брусовом доме
При установке окон и дверей в деревянном доме необходимо учитывать усадку. Усадка уменьшает ширину и толщину древесины на 1-5%. Подробнее об этом явлении читайте в статье Усадка деревянного дома. Усадку часто называют усадочной коробкой. В этой статье вы узнаете, зачем устанавливается окосячка, как она делается и какие ошибки допускаются.
По мере усадки дома расстояние от самой нижней точки оконного или дверного проема до расположенного над ним бруса изменяется. Чем выше установлен брус, тем больше изменяется расстояние до него. Если окно или дверь установлены без оклада, то по мере усадки стены высота проема будет уменьшаться, что приведет к сжатию дверной или оконной коробки. В результате окно или дверь заклинит, и ее невозможно будет открыть.
Отверстие, оставленное над оконной или дверной коробкой для компенсации усадки, также не решит проблему. Рама должна быть жестко закреплена как сверху, так и снизу. В процессе усадки стены брус, к которому крепится рама, опустится ниже точки крепления, что приведет к перекосу и заклиниванию окна или двери. Установка рамы позволяет жестко закрепить оконную или дверную коробку на стене, независимо от изменения высоты проема.
Схемы рам

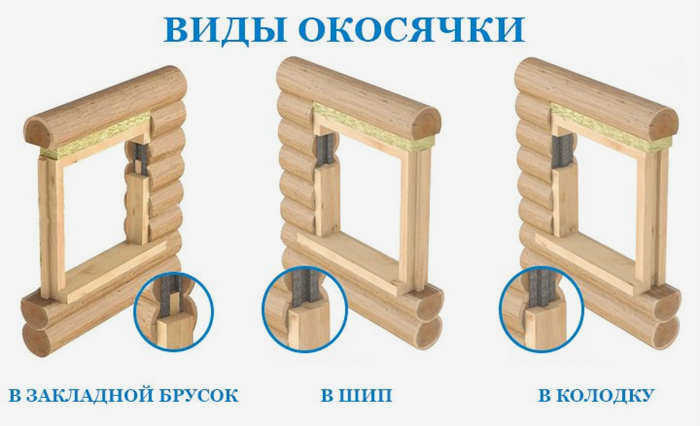

Для изготовления каркаса используются три схемы:
- Из наборного бруса;
- В шип;
- В паз.
Первая схема предполагает крепление деревянного бруса к боковой планке рамы. Такая схема позволяет использовать для изготовления рамы отходы древесины. Рама крепится к боковой доске с помощью клея и деревянных нагелей на лесопильном заводе. По этой причине рама часто используется в сборных домах. В этом случае шпунт и паз в брусьях, образующие оконные или дверные рамы, также вырезаются в цехе. Если по какой-то причине паз в брусьях не вырезан, его делают с помощью цепной пилы.
В случае шипования в брусьях вырезается паз для оконного или дверного проема. Облицовочная доска изготавливается из того же дерева, что и стены дома. Дерево распиливается таким образом, что одна из сторон становится шипом. Этот шаблон косяка используется при строительстве дома из строганного или профилированного бруса, который нарезается на куски необходимой длины в месте установки.
В брусе или бревне оконного/дверного проема вырезается шип, чтобы закрепить его на палубе. Фланцевая доска изготавливается путем вырезания в древесине паза соответствующего размера. Это наиболее распространенный метод для клееных домов. Обшивочная доска изготавливается в столярной мастерской, чтобы наружной стороне можно было придать любую форму. Используется как цельная, так и клееная клееная древесина.
Что такое облицовка и как она работает?
Строительные методы и материалы постоянно совершенствуются. Несмотря на это, деревянные здания не утратили своей популярности. Они характеризуются такими свойствами, как экологичность и теплосбережение, а также отличный внешний вид.
Наряду с преимуществами, деревянные дома имеют и некоторые недостатки. Первая – это постоянные колебания размеров "коробки". Даже если дом не дает усадку, он все равно будет собирать и выделять влагу в течение года.
Важно! Для уменьшения эффекта усадки используется утепление. Идея заключается в том, что готовый дом может стоять под собственным весом в течение некоторого времени. За это время бревна, как говорят строители, "найдут свое место", и коэффициент усадки будет значительно ниже.

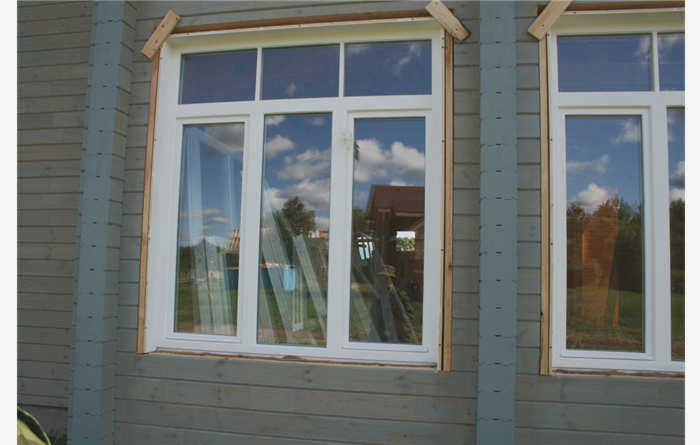

Однако даже после утепления ситуация не намного лучше, и обрамление окон и дверей в бревенчатом доме все равно необходимо. По сути, это просто дополнительная рама, которая крепится в каркас так, чтобы его можно было сдвигать из стороны в сторону (примерно на 7 см) – обычно этого достаточно, чтобы предотвратить деформацию сруба, непосредственно влияющую на окно. Детали изготавливаются на месте в соответствии с размером окна, при этом используются строительные доски.

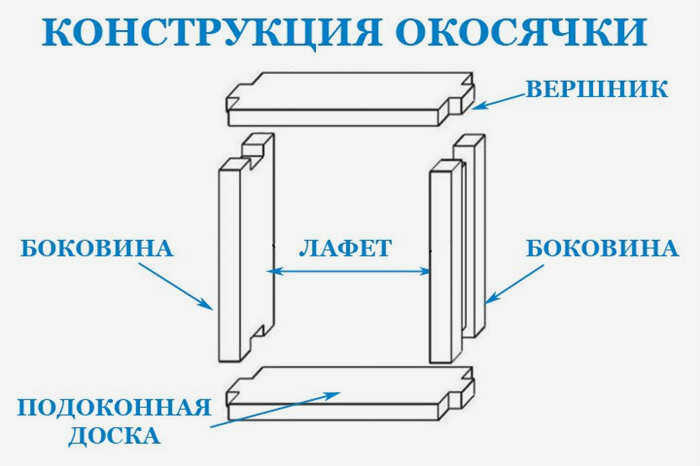

Частями оклада являются верхний оклад, две боковые части и подоконник или подоконная доска для оконного и дверного проема соответственно.
Оконные и дверные коробки в деревянных домах выполняют следующие функции:
- Предотвращает смещение перегородок между проемами;
- Снижают риск протечек между смежными частями;
- Обеспечивает хорошее функциональное состояние дверей и остекления, предотвращает деформацию и порчу;
- Помогает сохранить геометрию сруба, укрепляет торцевую часть проема и удерживает наличники на месте, предотвращая их смещение.
Разновидности откосов
Существует множество различных способов установки косяков, каждый из которых имеет свои преимущества и недостатки. Существуют следующие типы откосов:
U-образный косяк "в палубе
С точки зрения трудовых и материальных затрат этот тип косяка является самым дорогим. В торцевых частях проема создается шип, который служит направляющей для коробки. В боковых секциях вырезаются пазы. Оклад крепится к боковым рамам саморезами, а подоконник или парапет крепится к раме деревянными гвоздями.
Конструкция и особенности монтажа рамы
- Порог (в случае дверной коробки);
- подоконная доска (в случае облицовки окна);
- верхняя доска;
- Боковые стенки.
Для раскроя используется древесина с влажностью 10-12%. Если этот показатель ниже, то такой материал не рекомендуется. Он может иметь микротрещины, которые незаметны снаружи, но с большой вероятностью приведут к тому, что каркас начнет крошиться по мере усадки дома и перестанет выполнять свои непосредственные функции.
Разнообразие раскрытия
Различия в материалах косяков:
- Массивная древесина. В качестве материала для боковых стен используется цельная древесина, при этом сохраняется правильная структура дерева.
- Комплект клееных досок. Название говорит само за себя. Косяки изготовлены из клееной доски, смоляные карманы и сучки удалены.
- Сочетание массива дерева и досок.. Наиболее распространенный тип комбинации косяков. Массив сосны используется для верхней части, а также для боковых стенок. Подоконник изготавливается из клееной доски.

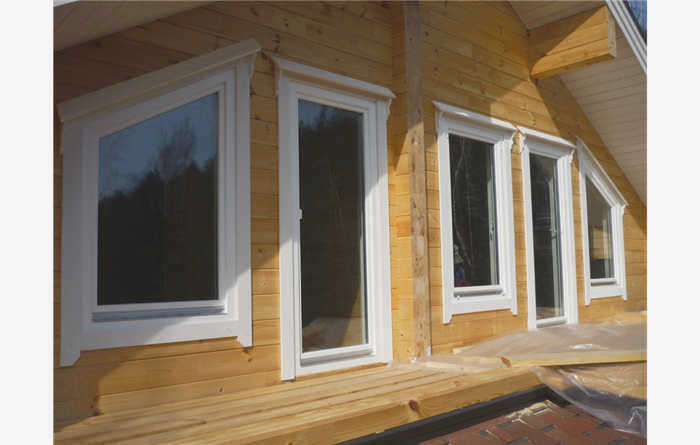

Как и оконные проемы, наличники могут быть как стандартными (прямоугольными), так и нестандартными (например, многоугольными).
Варианты конструкции оклада
- Наиболее экономичным вариантом является окладная коробка из встроенного бруса. Специальный короб изготавливается из прямых досок (30-35 мм). Внутри отверстия вырезается паз под оклад, к которому крепится доска. Такая конструкция быстро и легко устанавливается, но после монтажа облицовку все равно придется доделывать.

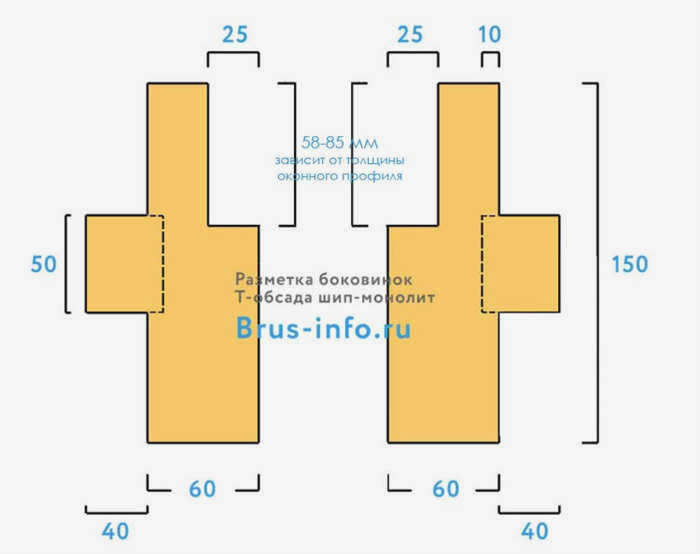

- При возведении (профилированной) деревянной конструкции используется конструкция "шпунт-паз". Она изготавливается из всей обрешетки в форме буквы "Т". Вертикальная стойка устанавливается в паз ригеля, который также служит оконным фальцем.
- Самая дорогая конструкция называется "рама". По бокам оконного проема формируется шип, на который устанавливается U-образный кронштейн.
Чтобы оконная рама полностью выполняла свою функцию, используйте только вышеуказанные конструкции. Если вы поставите на окно обычную древесину или доски, это все равно не защитит вас от перекоса, и вы потеряете время и деньги, устраняя повреждения, вызванные такой самодеятельностью!
Как рассчитать размеры проема, если у вас есть размеры окон/дверей
Возьмем для примера окно размером 1,4 х 1,2 метра в доме из профильного бруса 150х150. Мы рассчитаем ширину и высоту проема для U-образных рам толщиной 90 мм. Подоконник изготавливается из дерева и является нижней частью рамы.
Расчеты основаны на примере окна размером 1400 x 1200 мм.
Исходные данные:
- ширина окна 1400 мм, высота окна 1200 мм
- ширина боковых профилей 90 мм, верхнего и нижнего подоконников 60 мм
- глубина выбранной четверти для рамы 25 мм
- пропил над верхней кромкой – 70 мм
Формула:

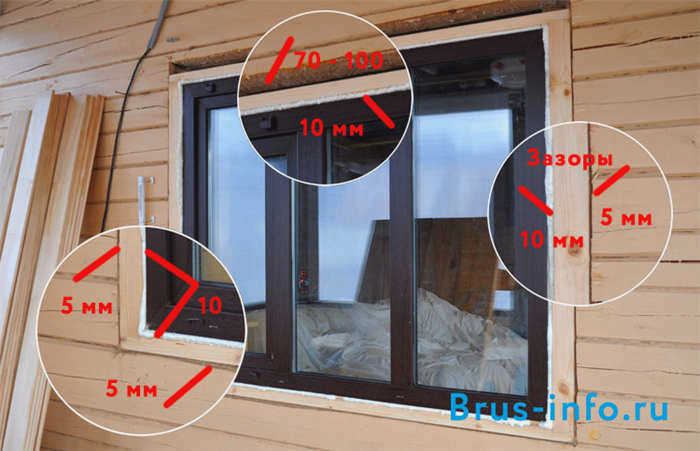

Ширина проема = ширина окна + две толщины обсады – две четверти глубиной + 5 мм на зазор между обсадой и стеной с каждой стороны и 10 мм на зазор между обсадой и рамой также с каждой стороны.
1400+90+90+90+30-50 = 1560 мм.
Высота проема = высота окна + толщина подоконника + толщина верхней рамы + 25 мм для зазора – две четверти высоты + зазор над верхней рамой.
1200+90+90+25-40+70 = 1435 мм.
Думаю, принцип понятен. Если что-то нужно, спрашивайте в комментариях.
Рассчитайте стоимость установки окна в срубе под ключ.
Отправьте размеры вашего окна через WhatsApp – нажмите, чтобы начать чат
- Чистая рама с пожизненной гарантией
- Окна Veka или Rehau
- Установка за 1 день (до 7 проемов)
- Покраска плинтусов в цвет окон
- Дополнительных отделочных работ не требуется.
Краткое описание самостоятельного монтажа
- Многие люди устанавливают оклад своими руками. Вы тоже можете это сделать.
- Всегда помните, что необходимы теплые проемы. Облицовка – это не самоцель, а промежуточный этап при установке окон и дверей в деревянном доме.
- Имейте в виду, что дом, построенный из древесины с естественной влажностью, за год проседает на 10-15 см. Оставьте достаточно места над верхним краем стены.
- Срок службы окон и дверей в доме зависит от качества рамы.
- Если возможно, откажитесь от чернового обрамления из встроенного бруса.
- Когда устанавливать оклады, нужно ли ждать, пока дом даст усадку?
Закрывать теплый периметр, то есть устанавливать окна и двери в оклад, можно сразу после возведения стен и крыши деревянного дома. Рамы не дадут усадки и будут надежно закреплены.
- Можно ли устанавливать пластиковые окна без оклада?
В каркасном или каменном доме можно. В бревенчатом доме – нет.
- Клееный или цельный – какая рама лучше?
В настоящее время большинство компаний работают с клееным брусом (те, которые предлагают каркас с прозрачными стенами). Это связано с тем, что цельные сосна и ель имеют низкое качество на рынке. Или по неправильной цене.
- Нужны ли оклады на бревенчатых домах, построенных 5-10 лет назад?
Да, нужны. Дерево – это природный материал. Его влажность зависит от погодных условий. И дерево в стенах все равно будет "играть".
- В деревянном доме мы хотим установить оклад в сарае. Это намного дешевле и быстрее. Почему это плохое решение?
Это не плохое решение. Но оно может оказаться дороже, чем правильное каркасное строительство. Каркас потребует отделки – установки и подгонки планок. Также проверьте его качество
- Если вы упустили какие-то моменты о строительстве деревянного дома, спрашивайте в комментариях.
