Описание полного монтажа инфракрасного теплого пола своими руками

Одним из преимуществ инфракрасных пленочных полов, по словам производителей, является простота их установки. Однако, как показывает практика, те же проблемы возникают и при монтаже, что приводит к неоправданным затратам.

Установка инфракрасного теплого пола своими руками, если следовать инструкции, проста и занимает всего несколько часов.

Содержание

Как установить инфракрасный теплый пол

Инфракрасное отопление помещений обеспечивается инфракрасными лучистыми обогревателями. Проводники из углеродного волокна нагреваются под воздействием электричества. Инфракрасные лучи генерируются фольгой, в которую заключены нагревательные элементы.

Чтобы установить пол, следуйте приведенным ниже пошаговым инструкциям по установке.

Если вы решили уложить пленку на магнезитовые плиты или фанеру, ими можно выровнять пол. Перед укладкой пола на первом этаже или в деревянном доме его лучше всего пропитать.

Как сделать инфракрасный теплый пол своими руками: монтаж и подключение системы теплого пола с фольгой

Инфракрасная пленочная система подогрева пола – это одно из инновационных и уникальных решений, позволяющих решить проблемы, возникающие при обустройстве отопления в вашей квартире.

Давайте подробнее рассмотрим, как правильно выбрать компоненты для системы и как установить инфракрасный теплый пол своими руками.

Как организована система IR?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

Система основана на уникальной наноструктуре, способной генерировать инфракрасное излучение, невидимое для человеческого глаза.

Фольгированные системы изготавливаются из полос карбоновой пасты, высокопрочного углеродного волокна, которые скрыты под термостойкой полиэтиленовой пленкой.

Полосы, толщиной не более десяти миллиметров, расположены равномерно через каждые 10-15 миллиметров и соединены параллельно плоскими токопроводящими шинами с серебряным напылением.

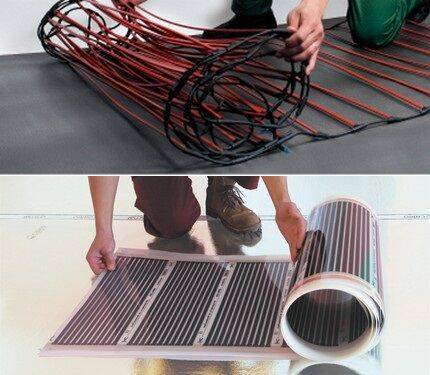

Системы сердечников состоят из графито-серебряных стержней с углеродным материалом внутри. Они соединены между собой многожильными кабелями и заключены в защитную медную оболочку. Эти системы поставляются в виде отдельных кабелей или целых катушек.

Инфракрасные лучи в этих системах действуют по прямой линии и поэтому нагревают не воздух в помещении, а находящиеся в нем предметы: пол, мебель, стены и потолок. Благодаря этому свойству скорость инфракрасного отопления намного выше, чем у его традиционных аналогов – электрических и водяных систем отопления.

К неоспоримым преимуществам инфракрасного напольного отопления относятся

Экологичность. Инфракрасные лучи по своему действию схожи с солнечным светом и поэтому оказывают благотворное влияние на все живые организмы. Они не имеют никаких побочных эффектов.
Простая установка. Конструктивные особенности системы позволяют минимизировать затраты и усилия на качественную установку, имея лишь базовые навыки строительных работ.
Можно комбинировать с различными видами кровли. Инфракрасный теплый пол может быть установлен сухим способом под ковролин, паркет, линолеум или ламинат.

Поскольку нагревательные элементы в системе из фольги плотно ламинированы пластиковым слоем, они не подвержены случайным вмятинам и проколам, а также воздействию влаги. Даже если одна из полос углеродного волокна будет повреждена, благодаря параллельному соединению остальные элементы будут продолжать функционировать.

Толщина пленки составляет менее 5 миллиметров, поэтому она практически не “съедает” высоту помещения. Поэтому его можно смело устанавливать практически под всеми покрытиями. Кроме того, пленку можно размещать на вертикальных поверхностях, прикрепляя к стенам и потолкам, обеспечивая зональный обогрев помещения.

По этой причине пленку следует устанавливать только в тех помещениях, где не будет крупной бытовой техники и мебели. Необходимо соблюдать осторожность при использовании инфракрасных систем во влажных помещениях, так как существует риск поражения электрическим током.

Потребление энергии для работы системы инфракрасного напольного отопления напрямую зависит от принципа работы системы и рабочей площади помещения. Мы также рекомендуем прочитать нашу другую статью, в которой подробно описаны пленочные типы обогрева помещений.

Выбор компонентов системы

Помимо нагревательных полос из углеродного волокна, впаянных в лавсановую пленку, для системы подогрева пола необходим терморегулятор, оснащенный датчиком температуры.

Варианты фольги

На современном рынке представлены варианты пленочных полов. Все они имеют более или менее одинаковые характеристики: потребляемая мощность от 25 до 80 Втч, рабочая температура от 30 до 50°C.

В продаже имеются два типа фольгированных систем:

фиксированный – В них фольга полностью покрыта углеродным материалом;
полосовые системы – В них углеродный материал наносится на поверхность полосами шириной 15-20 мм.

Разница между этими двумя системами заключается в том, что в сплошных системах материал наносится путем прикатывания к поверхности в виде пасты, в то время как в ленточных системах он наносится путем распыления по частям.

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона составляет 50 метров.

Существует мнение, что лучше выбирать самые тонкие пленки. Однако отзывы показывают, что чем тоньше углеродная пленка, тем быстрее система приходит в негодность. Поэтому рекомендуется приобретать материал не тоньше 3 мм. Например, для Европы и США оптимальной считается толщина материала 0,338 мм.

Такие системы стоят недешево. Средний диапазон цен на системы ИК-пленок от ведущих производителей составляет от 20 до 25 долларов за квадратный метр. Подробнее о видах пленочного напольного отопления вы можете прочитать в этой статье.

Расчет необходимой суммы

Инфракрасный теплый пол устанавливается только на полезной площади помещения.

Процент покрытия поверхности зависит от того, выступает ли инфракрасная система в качестве основного или дополнительного источника тепла:

80 % площади – В качестве основного отопления;
40-50% от площади пола – в качестве дополнения к лучистому отоплению.

Схема зонирования, нарисованная заранее на листе бумаги, поможет вам определить общую длину всех полос. Рассчитав длину каждого куска и сложив их количество, можно легко рассчитать общую длину необходимого покрытия.

Во избежание преждевременного повреждения системы напольного покрытия при укладке плитки держитесь на расстоянии от труб и стояков центрального отопления. Укладываемые полосы не должны перекрывать или накладываться друг на друга.

При раскладке деталей на плане и расчете их длины важно также помнить, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как именно здесь находятся линии разреза.

Термостат для контроля температуры

Термостат отвечает за работу инфракрасной системы. Прилагаемый датчик температуры размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру поверхности пленки и отправляет данные на термостат, который, в свою очередь, запускает и работает систему.

В настоящее время на рынке представлено множество вариантов регуляторов, которые различаются по своей функциональности.

Они условно делятся на два типа:

Механическая – оснащены клавишами и механическими колесами и подходят для систем с небольшой площадью поверхности.
Электронный – оснащены кнопками управления и дисплеем и подходят для небольших помещений, которые не зонированы.

Программируемые модели оснащены сенсорными дисплеями, с помощью которых можно одновременно задать 4 временные настройки, что позволяет экономить до 50% потребляемой энергии.

Датчики температуры выпускаются в двух вариантах в зависимости от типа устройства и типа напольного покрытия. Для мягких напольных покрытий они выпускаются в виде компактных пластиковых контейнеров. Для твердых напольных покрытий они выпускаются в виде более крупных блоков, которые оснащены гелевой защитой от воздействия клея и предотвращают механические повреждения.

При выборе прибора следует обратить внимание на мощность термостата. Этот показатель рассчитывается исходя из того, что один квадратный метр пленки потребляет в среднем 50-70 Вт. Чтобы определить требуемое значение, умножьте его на размер площади, которую должны покрыть нагревательные элементы.

Бюджетные модели, работающие от сети, часто “страдают” тем, что не могут самостоятельно возобновить работу в случае отключения питания. Поэтому лучше отдать предпочтение моделям с аккумулятором. Подробнее о том, как выбрать и установить термостат для напольного отопления, читайте в этой статье.

Если пленочная система будет сочетаться с керамогранитом или напольной плиткой, необходимо уложить цементно-песчаную стяжку.

Установка инфракрасного напольного отопления

Установка инфракрасной системы под конкретное покрытие имеет свои особенности. Поэтому, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, в качестве прослойки между нагревательными полосами и должны лежать листы ДВП или фанеры.

Жесткий слой защитит пленку от “травм”, вызванных ударами ножек тяжелой мебели или женских каблуков.

В любом случае, система инфракрасного напольного отопления устанавливается в несколько этапов.

Закупка материалов и инструментов

Помимо самой инфракрасной пленки, вам необходимо приобрести теплоизоляционный материал в рулоне, а также металлизированную или одностороннюю клейкую ленту для его крепления. Сама пленка должна быть прикреплена к подложке с помощью двусторонней клейкой ленты.

Для работы необходим набор инструментов:

шлифовальная машина, оснащенная каменным диском;
дрель с молотком;
Нож или ножницы;
плоскогубцы или пассатижи;
строительный миксер;
зубчатой лопаточкой;
широкой кистью;
Емкость для смешивания строительного раствора.

Если вы еще не сделали прогноз на этапе выбора материала, то сделайте это сейчас, учитывая не только размеры помещения, но и ширину используемой обрешетки.

Расположение фольги может быть продольным или поперечным. Лучший вариант должен быть выбран на основе экономии материала. Тем не менее, эксперты рекомендуют укладывать полосы продольно. Это минимизирует количество точек подключения.

Подготовка базового субстрата

Чтобы подготовить основание для установки инфракрасной системы, не обязательно снимать старое напольное покрытие. Это необходимо только в том случае, если основание сильно повреждено и имеет глубокие трещины и неровности.

Согласно стандартам, допустимый перепад высот базового слоя для пленочной системы составляет всего 0,2-0,3 см на квадратный метр, независимо от направления контрольной линии или спиртового уровня.

Технология монтажа системы изоляции предполагает наличие изоляционного слоя, основная задача которого – предотвратить передачу тепла через доски пола и тем самым повысить эффективность системы.

Лучшим решением для теплоизоляции является:

Изолон или пенополистирол– Изоляция из вспененного полиэтилена в рулонах. Они отличаются превосходными гидроизоляционными свойствами, так как в процессе вспенивания образуются закрытые, водонепроницаемые ячейки;
пробковая подложка – Спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

Подложки для пола с поверхностью, покрытой металлом или лавсановой пленкой, являются приоритетными при установке напольного отопления. Он увеличивает теплообмен за счет собственного отражающего эффекта.

Структура этих материалов будет препятствовать впитыванию влаги, выполняя роль гидроизоляции, а отражающая поверхность будет направлять выделяемое тепло непосредственно в помещение, а не на потолок под ним.

Подложку следует укладывать по всей поверхности помещения, вплотную к стенам. Стыки между плинтусами, уложенными на пол, заделываются малярным скотчем или алюминиевой клейкой лентой. Если толщина материала небольшая, скобы также можно использовать для соединения полос, уложенных с небольшими нахлестами.

Укладка пленочной системы

Фольга разрезается на отдельные полосы в соответствии с размерами, учитывая, что максимальная длина фольги составляет восемь метров. Разрез можно сделать ножницами или ножом. Нарезанные полосы укладываются одна за другой на подложку в соответствии с подготовленной схемой.

Полосы пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Полосы ИК-системы размещаются строго в соответствии с инструкцией. Например, полосы фольгированного напольного покрытия Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами оставался зазор в 1 см.

Для видов, производители которых рекомендуют укладывать полосы без нахлеста и с более широким промежутком между полосами. При укладке не сгибайте карбоновые полосы на 90°, так как это может привести к повреждению компонента системы.

При необходимости полосы разрезают по периметру помещения, делая надрезы в точках, обозначенных пунктирной линией на пленке. Примерные пунктирные полосы, которые необходимо отрезать, обычно располагаются через каждые 18 см.

Для крепления пленки к подложке используется двусторонняя клейкая лента. Это решение предотвращает перемещение элементов относительно разметки и друг друга. При монтаже инфракрасного напольного покрытия важно не повредить материал, что часто случается, когда на него случайно падают инструменты, используемые при монтаже.

У нас также есть другие материалы с подробным описанием того, как устанавливать пленочную систему в зависимости от типа напольного покрытия. Мы также рекомендуем прочитать следующее

Схема подключения системы

Каждая полоска оснащена медным зажимом, который надежно соединен с проводником из того же материала. Для подключения клеммы отделите от ламината участок 8-10 мм от среза и аккуратно отклейте серебряную и медную шину по краю.

Контакт располагается точно по центру токопроводящей поверхности шины, так что одна сторона соприкасается с ней, а другая прилипает к внутренней стороне фольги. Контакты обжимаются плоскогубцами, стараясь не создавать искр.

Токоведущие провода с зачищенными до 10-12 миллиметров “хвостами” жил подводятся к контактным клеммам и подключаются: к одной клемме – “0”, к другой – “фаза”. Осторожно обжать соединенные клеммы плоскогубцами или пинцетом. Если есть возможность пайки, провода можно просто припаять к шинам, а соединения закрыть изоляцией.

После подключения каждого куска пленки проверьте надежность зажима, слегка потянув за него. Он не должен перемещаться относительно фольги.

Полосы соединены в параллельную цепь. Это означает, что соединение проводов будет выполнено только с одной стороны. Для “соединения” используются многожильные медные провода сечением 1,5 мм².

Места, где клемма соединяется с проводами после обжима клещами, а также места, где медный стержень обрезается с обеих сторон, всегда должны быть изолированы кусочками виниловой маскировочной ленты, которая всегда поставляется в комплекте с системой.

Сопротивление цепи измеряется на свободных концах проводов, присоединенных ко всем участкам нагревательной пленки. В идеале, рассчитанное значение нагрузки должно быть на 20% ниже, чем указанное производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому значению выбранного термостата, приступайте к подключению термостата.

Установка контроллера

Для обеспечения правильной работы терморегулятора закрепите датчик температуры на нижней стороне нагревательных панелей с помощью клейкой ленты. Он монтируется с помощью установленной на заводе гофрированной трубы диаметром 16 мм.

Рекомендуется сделать неглубокие канавки в опорной плите и изоляционном слое, чтобы избежать неровностей в зоне установки датчика температуры. Поместите устройство как можно ближе к терморегулятору. Расстояние от стены должно быть не менее 30 см.

Специальных требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако необходимо заранее выбрать место его установки, так как полосы фольгированной системы лучше укладывать контактами к стене, на которой будет установлен регулятор. Этот метод позволяет уменьшить длину соединительных проводов.

Также имеется выбор вариантов крепления:

внешний – где устройство крепится непосредственно к поверхности стены;
скрытый – предполагает изготовление углубления, в котором должно быть спрятано устройство.

В случае скрытого монтажа необходимо вырезать в стене отверстие глубиной 20 мм с помощью пилы или перфоратора, а затем вставить проводку.

Технология установки термостата не сильно отличается от технологии установки обычной электрической розетки. Для размещения “розетки” в стене сверлится ниша, в которую помещается розетка. Установите розетку на высоте 80-90 см от пола.

После подключения термостата остается только подключить свободный конец температурного датчика, помещенного в гофрированную трубку, к клеммам датчика.

Тестовый запуск инфракрасной системы

После завершения установки и подключения инфракрасного напольного отопления необходимо проверить работоспособность системы. Перед вводом в эксплуатацию проверьте правильность изоляции точек подключения. Сначала это следует проверить с помощью тестера. Мощность системы должна соответствовать мощности, указанной производителем.

После ввода в эксплуатацию необходимо тщательно проверить равномерность нагрева отдельных компонентов. Если на отдельных узлах обнаружены дефекты, их следует устранить или заменить секции полос новыми.

Если после включения все нагревается равномерно, а контакты не “пахнут” и не искрят, можно переходить к этапу укладки пола. Лучше всего хранить актуальный план установки инфракрасной системы, приложив его к паспорту изделия или набросав на обратной стороне гарантийной документации.

Ознакомьтесь также с другой нашей статьей об установке и эксплуатации инфракрасного напольного отопления.

Выводы и полезное видео по теме

Монтажный комплект для прокладки системы:

Изготовление подложки и укладка нагревательных полос:

Установка датчика и термостата:

Система типов фольги не сложна в реализации. В результате его можно установить за один день, даже если у вас нет необходимых навыков. Самое главное – строго следовать процедуре установки. Это предотвращает несчастные случаи и преждевременный выход системы из строя.

Думаете об установке системы инфракрасного пола, но не знаете, с чего начать? Или, может быть, у вас есть опыт установки таких систем и вы можете дать несколько хороших советов нашим читателям? Пожалуйста, не стесняйтесь оставлять комментарии, задавать вопросы и делиться своим опытом использования систем пленочных полов в поле ниже.

Простое подключение инфракрасного напольного отопления

Как подключить систему инфракрасного напольного отопления? Этот вопрос беспокоит многих домовладельцев. В последние годы домовладельцы выбирают инфракрасный теплый пол в качестве основного или дополнительного отопления дома. Это не случайно, так как данный вид отопления уже доказал свою практичность и эффективность.

Установка и подключение инфракрасной фольги довольно просты. Важно соблюдать четкую последовательность действий и соблюдать все правила установки и техники безопасности.

Этапы монтажа инфракрасного напольного отопления

Установка и подключение инфракрасной пленки довольно просты. Важно соблюдать четкую последовательность действий и соблюдать все правила установки и техники безопасности. Пленка инфракрасного теплого пола предъявляет высокие требования к поверхности пола, на которой она будет установлена. Он должен быть идеально ровным и чистым. Разница в высоте должна быть менее 3 мм. Для проверки ровности основания следует использовать спиртовой уровень. При необходимости основание пола можно выровнять самовыравнивающейся смесью, дать высохнуть и затем тщательно пропылесосить. Затем можно приступать к укладке гидроизоляционного слоя, который защитит систему напольного отопления от сырости.

Для гидроизоляционного слоя можно использовать различные материалы, в зависимости от типа планируемой отделки пола. Если вы планируете укладывать на пол плитку, пробка является хорошим изолятором под нее. Для всех остальных напольных покрытий подходит любой другой теплоизоляционный материал, предназначенный для инфракрасного обогрева пола.

Чтобы уложить и подключить инфракрасный теплый пол своими руками, вам понадобятся следующие материалы и инструменты:

Инфракрасная термолента. Существует два типа: углеродное волокно и биметалл. Карбоновая фольга – это углеродный нагревательный элемент, который соединен параллельно с двумя медными стержнями и запрессован в слой лавсановой фольги. Этот тип термопленки идеально подходит для укладки под черепицу. Биметаллические фольги имеют тонкие слои меди и алюминия в качестве нагревательных элементов. Этот тип фольги подходит для укладки под линолеум, ламинат, паркет или ковролин.
Электрические провода необходимого сечения.
Термостат.
Соединительные клеммы.
Пластиковая сетка для армирования.
Самоклеящаяся лента.
Изоляционная лента.
Битумная мастика для изоляции.
Полиэтиленовая пленка.
Изоляционный материал для инфракрасных термопленок.
Плоскогубцы, ножницы.
Электрическая отвертка.
Мультиметр.

Монтаж инфракрасной термоленты можно разделить на несколько этапов.

Подготовка поверхности подложки

Схема инфракрасного напольного отопления.

Затем поверх гидроизоляции укладывается теплоизоляция для предотвращения потери тепла во время эксплуатации тепловой мембраны. Ценное тепло не будет уходить в подложку, и эффективность системы напольного отопления повысится. Это также позволит сэкономить потребление энергии.

Теплоизоляционный материал следует укладывать металлизированной стороной вверх, затем выпрямить, а стыки между плитами склеить клейкой лентой.

Укладка инфракрасной нагревательной ленты, монтаж и подключение напольного отопления

Перед установкой инфракрасной пленки определитесь с местом расположения термостата. Лучше всего разместить его на высоте 15 см от пола. Затем нарисуйте схему укладки инфракрасной пленки.

Помните, что инфракрасную пленку не следует класть под стационарную или громоздкую мебель (шкафы, комоды, диваны, крупную бытовую технику).

Первый ряд термоленты должен располагаться на расстоянии не менее 10 см от стен, но не более 40 см. Если подогрев пола будет единственным источником отопления в помещении, площадь, покрываемая термопленкой, должна занимать не менее 70% поверхности помещения. Для дополнительного обогрева помещения достаточно разместить фольгу на 40% поверхности помещения.

Установите и подключите инфракрасный теплый пол:

Инфракрасная термолента укладывается по установленной схеме. Его можно разрезать только по обозначенным на нем линиям. Он должен быть установлен так, чтобы медные контакты были обращены вниз к стене, на которой будет размещен термостат.
Затем клеммы соединяются с медными контактами, а затем с проводами. Перед подключением инфракрасного пола к электрической сети изолируйте места соединения проводов и клемм специальным битумным составом. Чем больше длина рулона фольги, тем меньше контактов следует ожидать. Однако длина фольги не должна превышать 8 м.
Затем к нижней стороне инфракрасной фольги подключается датчик температуры. Она должна быть хорошо изолирована.
Когда материал полностью установлен, а все контакты соединены и изолированы, можно приступать к установке термостата. В идеале он должен быть постоянно подключен. Кроме того, его можно подключить как простое электрическое устройство, работающее от розетки. Основную часть соединительных кабелей между изоляционной пленкой и терморегулятором рекомендуется размещать под плинтусами.
После этого теплый пол можно подключить к электросети.

Проверка инфракрасного плинтуса

Перед укладкой последнего слоя напольного покрытия необходимо протестировать систему подогрева пола. После подключения к сети система нигде не должна искрить или перегреваться, а нагрев самой пленки должен быть равномерным. Когда вы убедитесь, что система работает правильно, можно уложить полиэтиленовую пленку поверх напольного отопления, а затем выполнить финишную отделку пола. Инфракрасный теплый пол можно установить и подключить самостоятельно, без привлечения специалиста. Система напольного отопления всегда поставляется с инструкциями по установке и подключению. И ваш теплый пол будет радовать вас и согревать ваш дом в течение многих лет.

Монтаж инфракрасного теплого пола своими руками: особенности самостоятельной сборки и подключения

После того как вы решили обогревать свой дом панельной системой, следует выбор оборудования и монтаж инфракрасного теплого пола (своими руками или с обращением к профессионалам). Конечно, все хотят сэкономить и не обращаются в нужную организацию.

Этот тип напольного отопления относится к электрическим радиаторам. Помещение обогревается фольгой, которая является основным источником тепла. Углеродная паста нагревается медными проводниками по бокам. Серебряное покрытие сохраняет целостность конструкции и защищает от возгорания. Все это важно знать, прежде чем самостоятельно устанавливать инфракрасный обогреватель.

Важно: Перед приобретением и установкой инфракрасных обогревателей необходимо рассчитать тепловой баланс (теплопотери и теплопоступления) помещения.

Как начать монтаж инфракрасного пола своими руками?

Перед началом монтажа пленки необходимо определить место, где будет установлена нагревательная пленка. Другими словами, это свободное пространство, где можно разместить предметы домашнего обихода и легкую мебель. Под тяжелой мебелью и бытовой техникой пол не сможет обеспечить необходимое тепло. Более того, он может представлять опасность возгорания.

Мощность 1 м2 пленки будет зависеть от площади пола. Например, при площади 20 м2 и менее рекомендуется установить мощный обогреватель. Всегда можно найти полезную информацию на форумах, прочитать мнения других пользователей или проконсультироваться со специалистом по отоплению.

Важно: Конструкция должна быть выбрана таким образом, чтобы не происходил перегрев.

Для регулирования можно также использовать термостат. Это позволяет адаптировать систему к требуемой производительности при различных наружных температурах. Таким образом также достигается определенная экономия.

Монтаж инфракрасного пола своими руками (см. видео ниже) включает в себя процесс соединения матов кабелями. Лучше всего приобретать витой медный кабель. Такой выбор обусловлен тем, что нагревательные каналы, к которым будет подключен кабель, изготовлены из одного и того же материала.

Стоит выбирать кабель с сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение осуществляется в несколько этапов:

Выравнивание пола, уборка. Наклон не должен превышать 3 мм.
Просверлите отверстие для датчика. Силовой кабель прокладывается в кабелепровод.
Укладка теплоизоляции. Рекомендуется использовать светоотражающие материалы. Толщина изоляции должна составлять 3-5 мм. Не рекомендуется использовать в качестве отражателя материалы, покрытые алюминиевой фольгой.
Установка матов. Монтаж пленки заключается в ее векторном наложении на стену, в которой предварительно было сделано отверстие для терморегулятора. Необходимо соблюдать расстояние 10-20 см от стен и выделить места, где будет стоять тяжелая мебель, чтобы оставить их неотапливаемыми.

Подключение термостата осуществляется аналогично другим электрическим нагревателям. Итак, с одной стороны 2 провода термостата подключены к двум клеммам. С противоположной стороны выведены провода фольги. Центральные контакты подключаются к электросети. Блок датчика температуры имеет 2 провода заземления, которые должны быть подключены к клемме.

Внимание: Заземляющие провода не должны соприкасаться!

Отделка системы инфракрасного напольного отопления

Основное преимущество этого типа напольного отопления заключается в том, что он не требует мокрой стяжки. Это позволяет использовать любой тип отделки пола. Исключение составляют паркет и клееный паркет. Это означает, что вы можете забрать свой пол с собой, если вам вдруг понадобится переехать.

Декорирование происходит только после пробного запуска системы и успешной установки. Чаще всего инфракрасный теплый пол устанавливается под ламинат своими руками. Это решение очень популярно, поскольку такой пол легко установить и так же легко снять.

Укладка под плитку производится в ванных комнатах, туалетах и кухнях. Керамика характеризуется высокой теплоотдачей, что положительно сказывается на эффективности устройства.

Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто считает себя разработчиками, не стремятся усложнять производственный процесс. А покупка заводских комплектующих для создания обогревателя экономически не оправдана. Поэтому к устройству предъявляются следующие требования

простота установки;
высокая тепловая эффективность;
экономичное использование электроэнергии;
простота в использовании;
компактность.

Особое внимание следует уделить безопасности. При создании такого проекта из подручных средств этот аспект должен быть рассмотрен более чем тщательно. Это вполне обоснованно, поскольку устройство излучает тепловую энергию. Его чрезмерная или неправильная эксплуатация может привести к пожару. Рекомендации, приведенные в Строительных нормах и правилах (СНиП), помогут избежать неприятных ситуаций.

Инфракрасный обогреватель может быть изготовлен по принципу термопленки. Для производственного процесса вам понадобятся:

Пластиковые бумажные листы. Выбирайте материалы одинакового размера или вырезайте их из одного листа большего размера. Вам понадобится парное количество листов пластиковой бумаги;
Графитовый порошок. Вещество можно купить или, для большей экономии, отшлифовать имеющиеся графитовые щетки из троллейбуса;
Эпоксидный клей;
Провод с вилкой.

Как же сделать инфракрасный обогреватель самостоятельно? Все, что вам нужно сделать, это следовать приведенным ниже инструкциям:

Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клеящими свойствами, высоким сопротивлением (оно будет служить проводником).
Нанесите смесь на пластик. Рекомендуется делать это зигзагообразными мазками. Лучше всего работать с шероховатой стороной материала, чтобы добиться лучшей адгезии.
Соединение пластиковых листов.
Обрамите конструкцию деревянным коробом. Рама придаст изделию дополнительную прочность.
Крепление медных хомутов. Они должны быть подключены с разных сторон. Альтернативным вариантом является подключение термостата. Это облегчит регулирование отопления.
Сушка. Это один из самых важных этапов. Даже небольшое скопление жидкости отключит полученную конструкцию при первом подключении к электросети.
Тесты. Вы должны измерить сопротивление. От этого зависит безопасная эксплуатация изделия.
Установка финишного покрытия.

Важно: Количество графита в смеси влияет на максимальную температуру производимого устройства.

Это лишь один из возможных способов, как сделать инфракрасный пол своими руками. Вы можете использовать и другие инструкции, но всегда помните, что самодельная система отопления не является безопасной конструкцией! По этой причине следует принимать дополнительные меры предосторожности и перед использованием проконсультироваться со специалистом.

Читайте далее:
