- С деревянными щитами опалубки с временным креплением к ним листов теплоизоляции высокой плотности.
- С помощью специальных угловых креплений, заменяющих деревянную опалубку.
- С помощью теплоизоляционных блоков L-образного сечения для UBP. Третий способ является наименее трудоемким. Кроме того, внешняя поверхность L-блоков представляет собой цементно-стружечную плиту, готовую к защитной облицовке любым наружным материалом (кирпич, камень, керамика).
Сколько стоит фундамент по технологии утепленной шведской плиты?

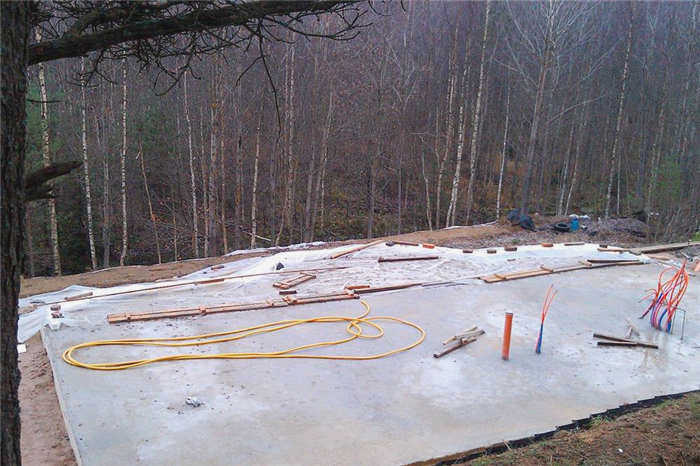

В конце 2011 года я купил участок земли под Санкт-Петербургом и начал строить дом.
Он выполнен по каркасной технологии, его общая площадь составляет 140 м², а фундамент – 90 м². Подробнее о самом доме я рассказывал в другой статье в T-J.
Место строительства было сложным: оно находится на склоне с перепадом высот в 11 метров. В таких местах чаще всего строят деревянно-каркасные дома на сваях, что дешевле всего. Но моей первоначальной целью было построить энергоэффективный дом, то есть с минимальными потерями тепла. А в качестве фундамента лучше всего подошла утепленная шведская плита, сокращенно UBP. Я протестировал ее у европейцев. Ее часто используют в Германии и скандинавских странах, которые уделяют особое внимание энергоэффективности частных домов. В 2012 году в России эта технология была еще новинкой. Сейчас я смотрю на дома, строящиеся вокруг моего участка, и вижу, что этот тип фундамента набирает популярность.
В этой статье я расскажу, как я заливал фундамент и сколько денег потратил.
Что такое фундамент в целом
Фундамент – это основа, на которой держится весь дом. Поэтому к его строительству стоит подойти как можно серьезнее. Любая ошибка в проектировании и строительстве фундамента может привести к тяжелым последствиям: если он просядет или обрушится, в стенах появятся трещины, а здание деформируется.

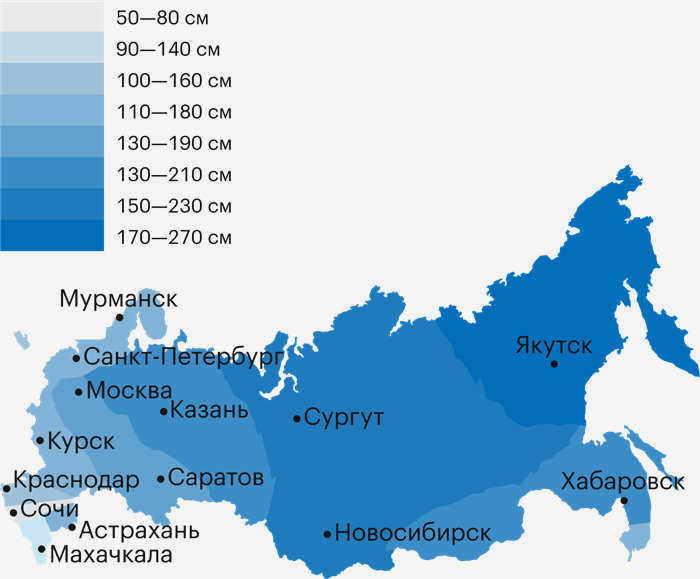

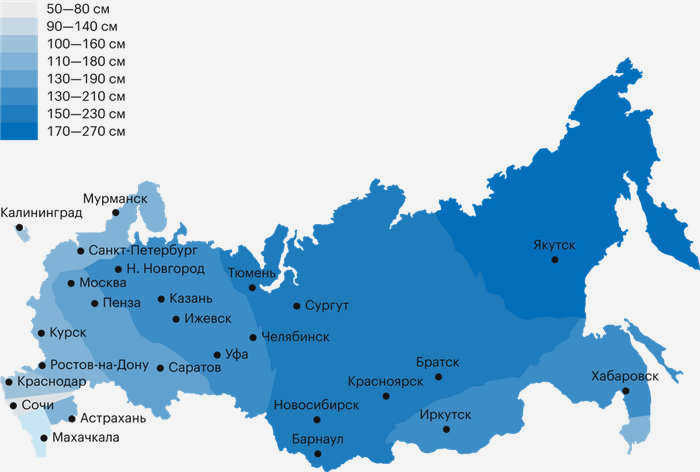

Фундаменты делятся на мелкозаглубленные, когда большая их часть находится над поверхностью земли, и полнозаглубленные – те, которые погружены глубоко в землю. Последние обычно выкапываются на глубину промерзания, то есть ниже уровня, которого может достичь мороз зимой. Глубина промерзания является предписывающей величиной. Для каждого региона она определяется сводом стандартов и правил, Снип. Для Ленинградской области это значение составляет 1,2 м. Это означает, что полнозаглубленные фундаменты в нашем регионе должны уходить в землю глубже этого значения.
Фундаменты делятся на несколько типов, в зависимости от технологии, по которой они сделаны.

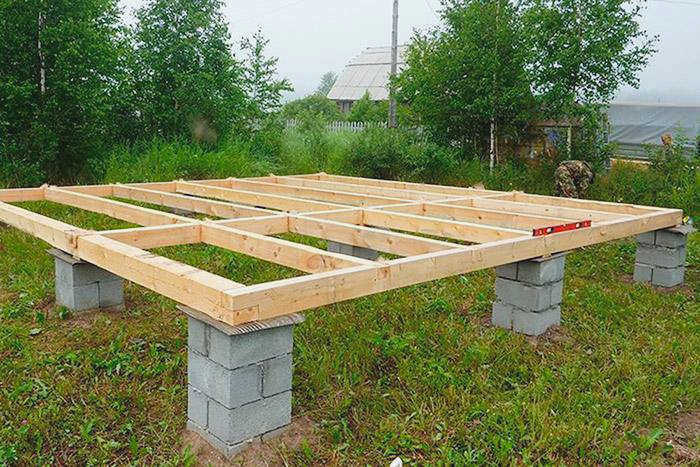

Столбчатый. Один из самых дешевых и простых в возведении. Это сооружение из отдельно стоящих колонн, обычно из бетона, но иногда и из цементных блоков или кирпича. Столбчатый фундамент делается следующим образом: на участке выкапывается необходимое количество ям, устанавливается опалубка и заливаются бетонные столбы нужной высоты. Все эти опоры соединяются опорной балкой – деревянным или металлическим брусом, образующим сплошную хорду.
Что такое СКП?
Под СКП понимают малозаглубленную монолитную фундаментную плиту, утепленную экструдированным пенополистиролом. Несмотря на упоминание Швеции в названии, конструкция была изобретена в США, но основные усовершенствования произошли в скандинавских странах.
Сегодня плиты СКБП все чаще используются в строительстве, причем во всех климатических зонах.
Назначение плиты
SCBP – это усиленная, изолированная подконструкция для дома, которая также выполняет функцию подогрева пола. Эта плита предназначена для одновременного решения нескольких важных задач:
- снижение теплопотерь;
- создание благоприятного микроклимата в помещении
- предотвращение роста грибков и плесени.
Шведская фундаментная плита наиболее желательна, если здание расположено в районе с низкими среднегодовыми температурами и на почвах с высоким уровнем грунтовых вод. Фундамент также подходит для районов, где регулярно случаются весенние паводки.
Устройство оправдано, когда на участке присутствует проблемная почва. Фундамент устойчив и эффективен при наличии в почве повышенного количества песка, глины, торфа. Данная технология строительства также используется на болотистых, волнистых почвах с повышенным уровнем влажности грунта.
Лучше всего устанавливать СКП на ровных участках. В случае перепада высот необходимо вырыть выравнивающий котлован или засыпать грунт и построить подпорные стены.
Технические характеристики коффердамских фундаментов
Основным преимуществом данного фундамента является его высокая энергоэффективность. Этот показатель варьируется в пределах 0,10-0,17 Вт/(м*С). Для плитного фундамента аналогичное значение составляет 0,32-0,52 Вт/(м*С).
Расчет плиты
Самым важным показателем для определения типа, толщины и особенностей фундамента является масса будущего дома. Вы можете рассчитать ее самостоятельно, зная вес конкретного стенового материала:
| Тип и характеристики стены | Приблизительный вес 1 м² |
| Деревянный каркас с утеплителем толщиной 150 мм | 30-50 кг |
| Кирпичная стена толщиной 150 мм | 200-270 кг |
| Деревянный каркас с теплоизоляцией 200 кг/куб.м | 70-100 кг |
| Армированный бетон | До 500 кг |
К расчетной фиксированной нагрузке (приблизительно 150 кг/м²) следует добавить приблизительный вес отделочных материалов, мебели и людей. Также важно учитывать снеговую нагрузку, которая составляет 80-550 кг/кв. м в зависимости от жилой площади. В руководствах приводятся значения дополнительных нагрузок (ветровая нагрузка, сейсмическая нагрузка).
Добавьте 10-15% непредвиденных нагрузок к сумме всех показателей и получите окончательную массу будущего дома. Все необходимые расчеты лучше доверить профессионалам, так как малейшая ошибка приведет к большим проблемам в функционировании фундаментной плиты.
Назначение ПГП и в каких случаях оправдано его использование
- Для минимизации теплопотерь в здании: снижение затрат на электричество и энергию;
- Для создания комфортного микроклимата в доме;
- Создание условий, неблагоприятных для вредных биологических образований – грибков, плесени.
Устройство стеновых панелей – дорогостоящее и не везде оправдано. В регионах с умеренным климатом вопросы энергосбережения и комфорта проживания могут быть решены более дешевыми средствами. Кроме того, не каждый участок и не каждая почва подходят для шведского перекрытия.
Использование плиты перекрытия экономически и технически целесообразно в следующих случаях:
- Частное жилье в районах со сложными климатическими условиями (кроме районов вечной мерзлоты) и высоким уровнем грунтовых вод.
Примечание: использование в центральной полосе не противопоказано. - Строительство на грунтах с низкой несущей способностью. Однако пористые грунты требуют наличия армирующей обоймы в фундаменте и бетоне классов М350, М400, а в некоторых случаях даже М500.
- Помимо "теплого пола" в перекрытии, дом оснащен и другими системами отопления.
- Стены здания выполнены из легких материалов – дерева (брус, бревна), сэндвич-панелей, пенобетона. Газобетон приемлем для одноэтажных домов.
При многочисленных достоинствах шведская плита имеет и свои недостатки:
- СКС целесообразно возводить только на горизонтальных участках естественного происхождения, так как стоимость такого участка на склоне значительна, а массивный фундамент не гарантирует прочности, необходимой для СКС.
- Прокладка коммуникаций в самой плите и под ней усложняет конструкцию.
- Утепленный шведский фундамент невозможно построить своими руками – технология требует профессиональных навыков и точного соблюдения проекта.
- Сокрытие коммуникаций вынуждает прибегать к резервированию линий.
Строительство утепленной шведской фундаментной плиты
Кратко рассмотрим этапы строительства УШП – от разработки проекта до окончательной эксплуатации.
Проектно-изыскательские работы
На месте строительства проводится комплекс работ по определению характеристик грунта, высоты залегания грунтовых вод, прогиба грунта и т.д.
Точность результатов важна, поскольку они используются для расчета
- глубины котлована
- потенциал дренажной системы и мощность коммуникаций;
- толщина песчано-гравийной засыпки, изоляции и перекрытия;
- геометрию арматурного каркаса – 1 или 2 уровня, диаметр прутьев, размер ячеек в каркасе;
- параметры оборудования для системы подогрева пола.
Земляные работы
Система напольного отопления не требует глубокого заглубления. Для почв с хорошей несущей способностью это обычно 40-50 см, как правило, выше уровня промерзания.
Земля очищается от тяжелой растительности и, ориентируясь на проектные опорные точки, размечается траншея – ее размеры в плане должны быть на 1-1,5 м больше, чем контур фундамента. Эта дополнительная полоса по периметру будет использоваться для дренажа и промывки. Глубина котлована должна быть выполнена в соответствии с проектом, но плодородный слой почвы должен быть полностью удален.

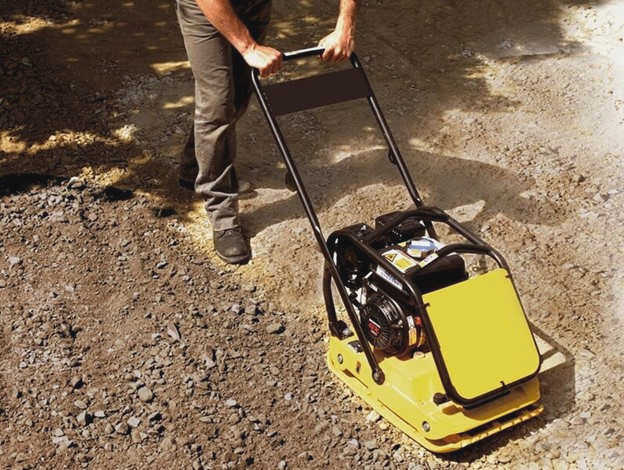

Дно траншеи выравнивается – срезаются холмы, ямы засыпаются песком (невынутый грунт). Выровненные основания утрамбовываются виброплитой, покрываются 10-сантиметровым слоем глины и снова уплотняются.
На уплотненное основание укладывается геотекстиль с нахлестом 0,7-1,0 м на стены. Этот материал позволяет воде свободно стекать, но препятствует проникновению песка и почвы.
Обычная монолитная плита

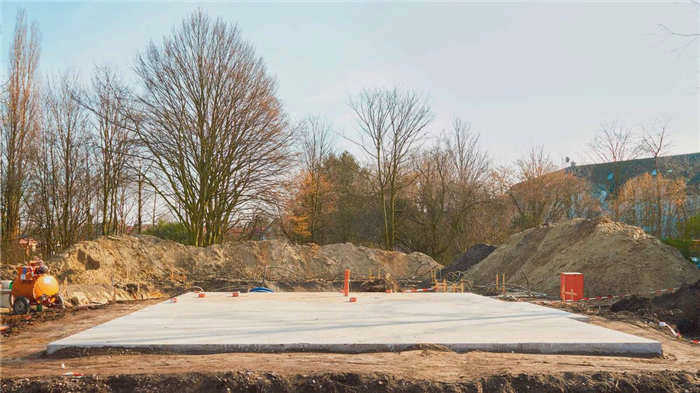

Традиционный плитный фундамент представляет собой монолитную бетонную плиту на песчаной подстилке. Она армируется арматурой. Это не подразумевает проведение встроенных коммуникаций – они прокладываются по плите позже, после строительства дома. Монолитная плита считается дорогим типом фундамента, но она значительно дешевле своего конкурента – плиты днища.
Монтаж монолитной плиты состоит всего из трех основных этапов:
- Подготовительные работы – Строительная площадка очищается от всех лишних предметов, после чего по всей площади будущего дома выкапывается траншея. Если это деревянный дом, то глубину следует выбирать так, чтобы толщина монолита была не менее 300 мм, а песчаная подушка под ним должна быть примерно такой же толщины. Затем котлован накрывается геотекстилем и засыпается песком, который тщательно выравнивается и уплотняется.
- Установка опалубки и арматурного каркаса – Опалубка устанавливается на каркасную основу, которая сшивается из обрезных досок. Внутри опалубки устанавливается арматурный каркас. Важной деталью является использование двухслойной арматуры для монолитного перекрытия.
- Плита заливается – заполняется сборным бетоном, который тщательно выравнивается и уплотняется с помощью вибрационного оборудования. После затвердевания бетона опалубка снимается.
Преимущества классического монолитного перекрытия
- Минимальные земляные работы;
- Высокая прочность и несущая способность;
- Позволяет вести строительство в проблемных местах;
- дешевле, чем обычная плита;
- Бетон проще в использовании, поскольку в нем нет встроенных коммуникаций;
- Бетон проще в использовании, поскольку в нем нет встроенных коммуникаций;
- Имеет низкую инерционность при укладке напольного отопления – быстро нагревается и начинает отдавать тепло в помещение.
Недостатки (по сравнению с UBF):
Утепленная шведская плита

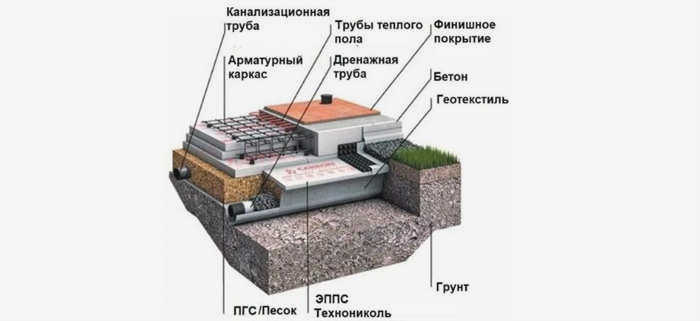

УШП – разновидность плитного монолитного фундамента, отличается высокой технологичностью и энергоэффективностью. Он позиционируется как фундамент для дома под ключ, с коммуникациями, системой отопления, ливневой канализацией и дренажом, утепленной отмосткой вокруг дома. Как и обычный плитный фундамент, ПБП подходит для строительства на проблемных участках.
Вкратце, устройство утепленного плитного отмостки включает в себя следующие этапы:
- Подготовка – Подготовка осуществляется так же, как и для обычной тарелки. Разница заключается лишь в нескольких деталях. Во-первых, земляные работы проводятся не только в районе дома, но и с учетом периметра водосборной площади.
- Конструкция подушки -Подложка, на которой будет создаваться ПБФ. Оно изготавливается из песка, который засыпается небольшими слоями, заливается водой и тщательно уплотняется. На этом этапе предъявляются особые требования, поскольку монолитная часть из-за относительно небольшой толщины и слабого армирования очень требовательна к фундаменту.

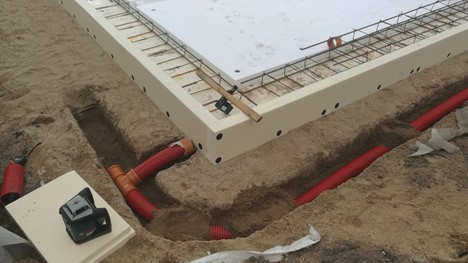

- Установка несъемной опалубки – используются высокопрочные сборные элементы. Используются сборные элементы из высокопрочного жесткого пенополистирола. Опалубка служит одновременно изоляцией для фундамента и террасы вокруг дома.
- Армирование – Требуется только один слой армирующей сетки, так как монолит не очень толстый.

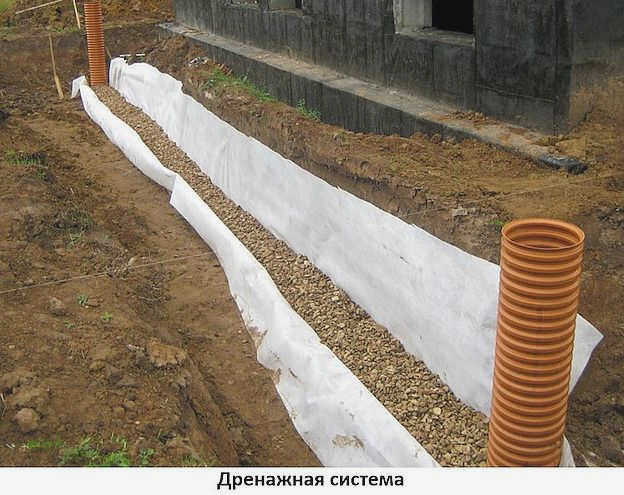

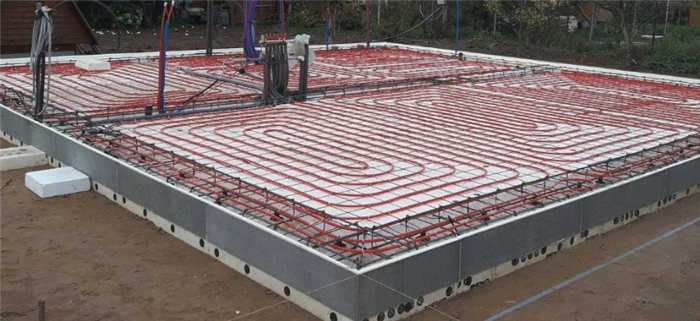

- Прокладка коммуникаций – Ключевым элементом этой технологии является подогрев пола во всем доме. В будущей плите также прокладываются водопроводные и канализационные трубы. На этом этапе по периметру перекрытия также устанавливается ливневая канализация и дренажная система.
- Заливка бетона – Это заключительный этап процесса строительства CBP. Бетон заливается в несъемную опалубку, а затем уплотняется, выравнивается и грунтуется.
- Полы с подогревом требуют длительного времени для остывания после отключения системы отопления;
- фундамент подходит для сложных участков;
- еще до строительства дома все основные коммуникационные элементы первого этажа уже установлены;
- фундамент надежно защищен от проникновения мороза снизу;
- готовая утепленная отмостка с дренажом.
