В верхней части шахты существует отрицательное давление, которое создает тягу. Наша задача – определить, насколько велико это отрицательное давление и какая тяга создается в вентиляционной шахте.
Все, что нужно знать о естественной вентиляции: что это такое, как работает, виды и алгоритм расчета
Наиболее распространенным способом вентиляции помещения является естественная вентиляция. В этой статье мы подробно расскажем, как она работает, приведем схемы, советы по планировке и распространенные ошибки. Кроме того, вы сможете самостоятельно произвести расчеты естественной вентиляции с помощью онлайн-калькулятора.
Содержание статьи:
Хотите научиться проектировать? Учебный центр AboutDC приглашает вас на курсы:
- Курс А1. Вентиляция: от основ до первого проекта.
- Курс А2. Идентификационная схема. Расчет плавательных бассейнов и центрального кондиционирования воздуха
- Курс A3. Холодильные системы: расчет чиллеров, фанкойлов, насосов и воздуховодов.
- Курс A4. Охлаждение центров обработки данных. Прецизионные системы кондиционирования. Свободное охлаждение .
- Что такое естественная вентиляция
- Калькулятор расчета естественной вентиляции
- Алгоритм расчета
- Расчет и вычисление вентиляционных каналов
- Расчет естественной вентиляции вентиляционных каналов
- Как работает естественная вентиляция: принципы работы
- Приток воздуха
- Вытяжка и отвод воздуха
- Влияние на влажность
- Типы и классификации
- Вытяжная вентиляция
- Приточная вентиляция
- Организованная
- Неорганизованная
- Основные ошибки при организации естественной вентиляции
- Как выглядит естественная вентиляция и из каких элементов она состоит?
В этой статье подробно объясняется, что такое естественная вентиляция, как ее обеспечить и произвести все необходимые расчеты.
Что такое естественная вентиляция?
В целом, согласно СНиП, существует три типа приточной вентиляции помещений:
- Вентиляция с естественным движением воздуха;
- Технические меры по принудительной циркуляции воздуха;
- Комбинация обоих решений, когда естественная циркуляция воздуха недостаточна.

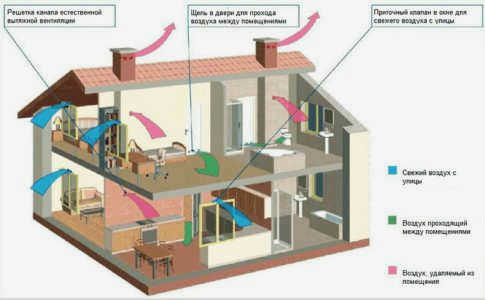

Естественное движение воздуха достигается с помощью откидных оконных створок или специальных вентиляционных отверстий, установленных в стенах. В этом случае помещения дополнительно оснащаются специальными каналами, которые располагаются в стенных нишах и выводят отработанный воздух в вентиляционные шахты.

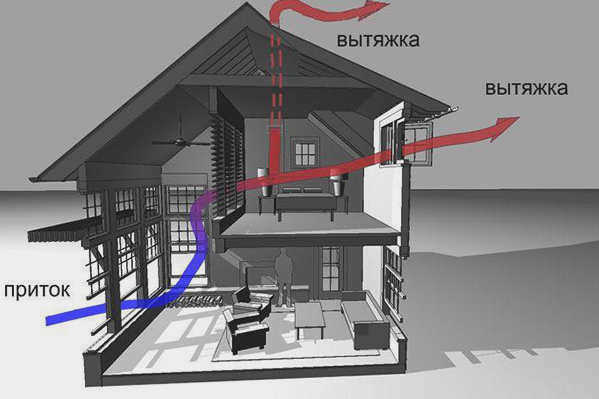

Как правило, выходы для шахт монтируются под потолком – в нерабочей части стен. Распределение воздуха по помещениям происходит за счет особого процесса, называемого конвекцией, при котором воздух меняет свой удельный вес и температуру. Сочетание этих двух величин создает циркуляцию, при которой свежий воздух извне помещения вытесняет отработанный воздух в зону распределения у потолка. С потолка воздух удаляется в сторону вентиляционной шахты.
Важно! В частных домах вентиляционные шахты очень часто устанавливаются рядом с дымоходами. Эта мера позволяет обогревать вентиляционные шахты и соответственно нагревать воздух в них. Скорость потока увеличивается, что приводит к ускорению воздухообмена. Кроме того, важность установки возле дымоходов оправдана, когда общая длина воздуховода составляет 8 м и более.
Нюансы и особенности процесса аэрации
Первая задача при установке этой системы – создать все необходимые условия для естественного движения воздуха в помещения и из них. Сложность заключается в том, что воздухообмен должен происходить практически без ветрового потока и в противоположном направлении. Наилучший результат аэрации может быть достигнут только в том случае, если жилое помещение расположено соответствующим образом. Это помещение должно находиться под углом 45-90 градусов к направлению ветрового потока. Для определения размеров (объемов) воздуха, необходимого для вентиляции, следует произвести определенные расчеты, к которым относятся: СНиП, нормативы и СанПиН.
Бесканальная вентиляция
В зданиях, выделяющих значительное количество тепла, и в больших помещениях используется приточно-вытяжная система с регулируемой степенью открытия. Вентиляционные блоки монтируются в крышу, а в проемы устанавливаются фрамуги, которые можно открывать и закрывать с помощью привода (механического). Поток воздуха в периоды, когда на улице довольно тепло, должен находиться на высоте 1,8 метра от низа помещения (пола). В холодное (зимнее) время года этот уровень размещения должен находиться на уровне четырех метров от нижней части помещения (пола). Эти меры необходимы для улучшения воздушного потока, воздухообмена и предотвращения проникновения холодного воздуха.
Виды систем по типу конструкции
Для этих целей можно использовать один из типов конструкции организованной естественной вентиляции:
- канальная аэрация;
- канальная аэрация.
Основными критериями выбора являются размеры помещения и величина внутренних теплопотерь.
Аэрация без воздуховодов

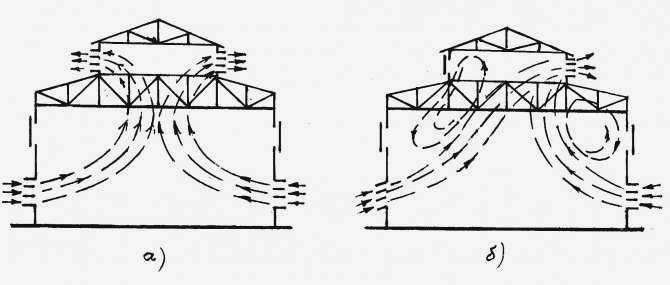

Для больших помещений и зданий с высокой теплоотдачей используется система специально разработанных входов и выходов с регулируемым открытием. Стены оснащаются отверстиями, а в крыше устанавливаются вентиляционные люки (также с отверстиями). Во всех проемах устанавливаются фрамуги, которые можно открывать и закрывать механически с пола помещения.
Существует несколько популярных конструкций аэрационных фонарей. Одной из самых передовых является система Батурина-Бранта. Она характеризуется тем, что фрамуги максимально приближены к зоне высокого давления.
В теплое время года воздухозаборник должен находиться ниже 1,8 м от пола. И наоборот, в холодное время года высота воздухозаборника должна быть более 4 метров над полом. Эти меры необходимы для обеспечения наилучшего воздухообмена и предотвращения воздействия холодного воздуха на жильцов. Они могут быть реализованы только при наличии двух рядов мансардных окон.
канальная аэрация
Этот тип подходит для помещений с небольшим объемом и помещений в домах с шестью и более этажами. Загрязненный воздух подается в вентиляционные шахты в стенах. Кровельные дефлекторы устанавливаются на крыше здания в местах выхода воздуховодов. Эти элементы создают тягу при дуновении ветра и таким образом вентилируют воздух в помещении.
Типы систем в зависимости от типа покрытия
Естественная вентиляция может быть двух типов в зависимости от типа организации:
- общеобменная вентиляция;
- местная вытяжная вентиляция.
Организованная естественная вентиляция используется в тех случаях, когда невозможно локально удалить вредные вещества, избыточное тепло и температуру. Загрязненный, нагретый и увлажненный воздух разбавляется стандартизированным воздухом до предельно допустимой концентрации.
Местная вытяжная вентиляция, основанная на естественном процессе теплоотдачи, осуществляется с помощью перегородки, установленной в крыше.
Что влияет на вытяжную вентиляцию
Слишком высокая вытяжная вентиляция
У людей, живущих в квартирах, возникает одна и та же проблема с вентиляцией. Если в квартире установлены полые двери и окна из ПВХ, то в ней есть два канала, через которые удаляется нежелательный воздух. Один находится в ванной комнате и туалете, а другой служит вытяжкой для кухни. Часто жители таких квартир могут заметить странное явление: воздух выдувается обратно через отверстие в туалете. Почему? Иногда причина может крыться в кухонной вытяжке.
В настоящее время кухонные вытяжки производятся с большой производительностью, так что они способны всасывать все пары, образующиеся во время приготовления пищи. Однако это не всегда является хорошим решением. Работающая вытяжка может втягивать большую часть воздуха в квартире. В результате в ванной комнате возникает сквозняк, поскольку двери и окна плотно закрыты. Воздуху просто некуда выходить, и он вынужден проходить через систему вентиляции.
Читайте также: Гофрированная фольга: толщина, размеры, виды, применение
Как справиться с такой проблемой? Это не требует особых усилий или масштабных ремонтных работ. Чтобы избежать сквозняков в туалете, при включенном дымоходе откройте вентиляционную заслонку или дверь. Тогда воздух сможет свободно циркулировать. Чтобы проверить, решена ли проблема, откройте окно или дверь и приложите к вентиляционному отверстию лист бумаги. Если он втянется внутрь, значит, все в порядке.
Советы экспертов
Естественная вентиляция жилых зданий возможна при правильном расчете площади поперечного сечения воздуховодов по отношению к площади помещения. Самое главное, чтобы скорость воздухообмена в жилых помещениях составляла 3 кубических метра в час на квадратный метр площади. Однако эти значения могут варьироваться в зависимости от типа и размера самого помещения. Для ванных комнат, туалетов и кухонь минимальный воздухообмен составляет 45 кубических метров в час.
Кроме того, не следует забывать об изменчивости самих зданий. В некоторых домах толщина стен может составлять 50 см и более. Согласно стандартам СНиП, в таких домах следует делать несколько воздуховодов с одинаковым сечением. Лучше всего устанавливать их в центре дома.
Вытяжной канал будет работать эффективно только в том случае, если он имеет правильную длину. Минимальный размер составляет 60 см. Однако эксперты рекомендуют, чтобы он был достаточно длинным. Самое главное, он должен возвышаться над коньком крыши на 50-70 см. Чтобы обеспечить хороший поток воздуха, перегородки должны быть герметичными. Самый простой способ сделать это – поднять дверь. Для обеспечения хорошей вентиляции достаточно зазора в 1,5-2,5 см между дверным полотном и полом.
