Ошибка 4 котла Аристон
Перпетуум мобиле появляется только в произведениях научной фантастики. Любое техническое устройство, даже высококачественное, время от времени выходит из строя. Котлы Ariston удобны тем, что на их ЖК-дисплее отображаются символы ошибок, указывающие на ту или иную неисправность. В этой статье вы узнаете, как правильно их интерпретировать, а мы дадим вам практические советы по самостоятельному устранению неполадок.
p, blockquote 1,0,0,0,0 –>

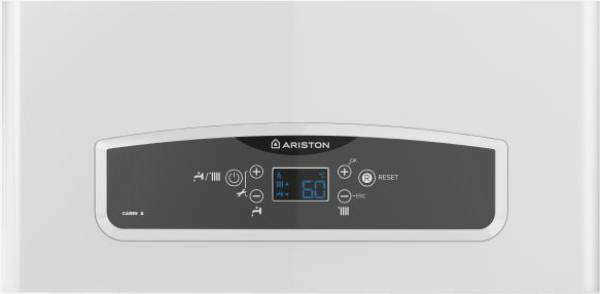

p, blockquote 2,0,0,0,0,0 –> Панель управления Ariston CARES X 24 FF
Совет эксперта
- Перед ремонтом котла Ariston нажмите кнопку "RESET" (что означает сброс, восстановление, перезапуск) и перезапустите систему отопления. Это часто помогает вернуть ее в рабочее состояние. Неисправность обычно вызвана нестабильностью напряжения – типично для частного сектора.
- Если у котла Ariston нет дисплея и мигают индикаторы, это не обязательно неисправность. Это происходит при включении комфортного режима. Нагреватель вынужден адаптироваться к климату помещения, отсюда и прерывистое включение/выключение.

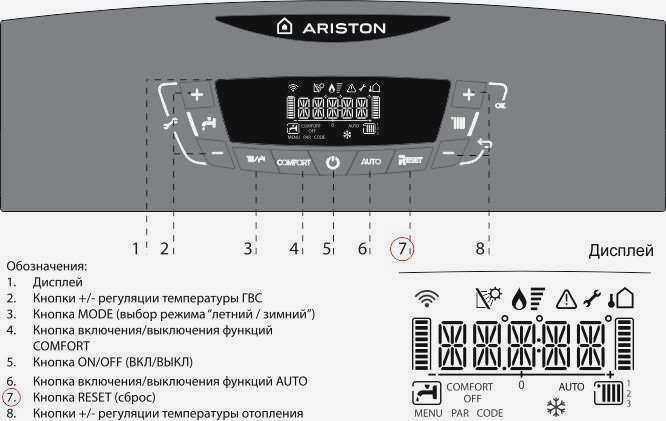

p, blockquote 3,0,0,0 –> Схема панели управления Ariston CARES X 24 FF с пояснениями
Первые шаги
h2 1,0,0,0,0 –>
Котлы Ariston надежны, и для проверки оборудования требуется много времени. Учитывая, что ошибка 104 может быть вызвана проблемой в системе отопления, логичнее начать искать причину именно там.
p, blockquote 2,0,0,0,0 –>.
Снижение скорости потока происходит из-за сужения циркуляционного канала. Это вызвано отложениями в углублениях прибора, отложениями на стенках или скоплением пузырьков воздуха в теплоносителе. Образование газа происходит тем интенсивнее, чем дольше котел Ariston работает при повышенных настройках – обычное явление при низких наружных температурах.
p, blockquote 3,0,0,0 –>.

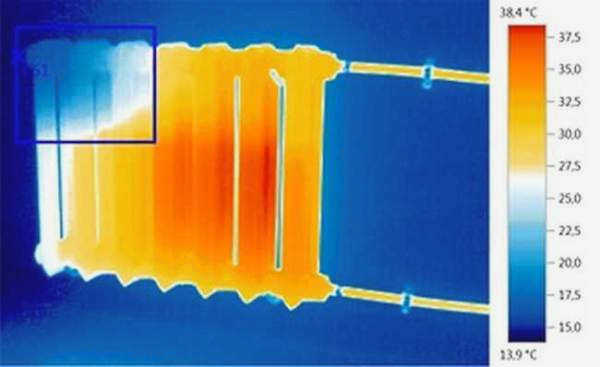

Что делать. Обойдите дом, проверьте трубы, радиаторы на ощупь: проблемный участок холоднее. В зависимости от типа контура (схемы) легко решить, нужно ли стравливать воздух или обслуживать прибор. Проверьте фильтры, установленные в системе. Они также могут инициировать ошибку котла Ariston с кодом 104.
p, blockquote 4,0,1,0,0,0 –>.

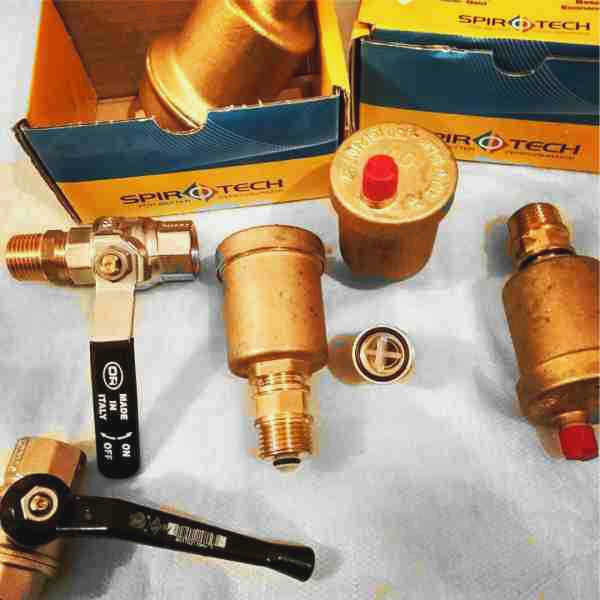

Купить автоматический воздухоотводчик для радиатора
h3 1,0,0,0,0 –>
Советы. Автоматические воздуховыпускные клапаны, установленные на радиаторах, требуют регулярного обслуживания. Если отопительная сеть выполнена из стальных труб, не проводится водоподготовка и жесткость жидкости повышается чаще, чем это рекомендовано производителем. Засоренный воздуховод, неисправная пружина являются вероятными причинами ошибки 104 и не имеют никакого отношения к котлу Ariston.
p, blockquote 5,0,0,0 –>
Неисправность оборудования
h2 2,0,0,0,0 –>
Насос
h3 2,0,0,0,0 –>
Его работа в котлах Ariston специфична. Он работает на двух скоростях с мощностью 55 и 80 Вт, в зависимости от режима. Если только отопление – на пониженной (V2), при раздаче горячей воды он переключается на V3 (повышенную). Это делается для того, чтобы радиаторы лучше прогревались и не нарушался теплообмен в помещениях. Во время работы электронный модуль сам переключает скорости в зависимости от температуры в помещении, поддерживая ее на уровне, установленном пользователем.
p, blockquote 6,0,0,0 –>

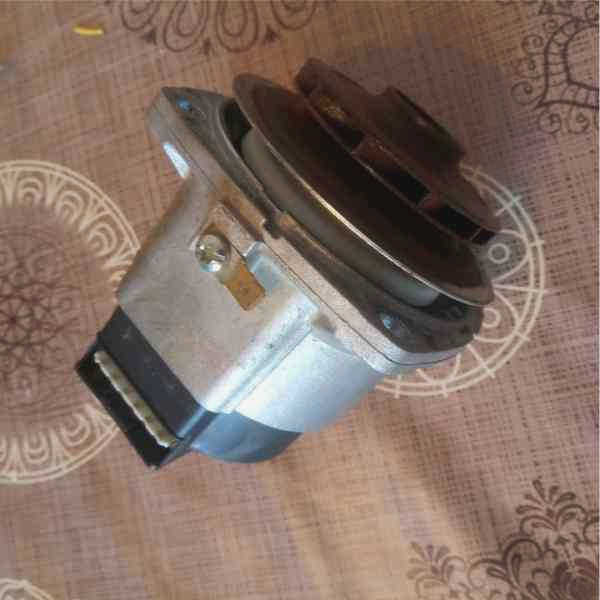

Причины ошибки Ariston 104 связаны с механическими или электрическими проблемами насоса. Проверить работоспособность кинематики легко – доступ к насосному агрегату осуществляется путем откидывания нижней крышки котла.
p, blockquote 7,0,0,0 –>.
Что проверить. Вращение вала. Открутите (шлицевую) пробку на корпусе насоса. Одновременно удаляются пузырьки воздуха. Если отвертка легко раскручивает ось, то механика насоса исправна и причина ошибки котла 104 Ariston кроется не в ней. Тугоподвижность – результат неисправности.
p, blockquote 8,0,0,0,0 –>.
Возможные причины
- Загрязнение крыльчатки. Неисправность 104 часто возникает по этой причине. Снять, очистить, промыть под теплой проточной водой – полчаса.
- Недостаток (крайнее истощение) смазки. Необходимо понимать, что используется специальный термостойкий состав. Обычные средства, используемые механиками в процессе обслуживания, ремонта насосной техники котла Ariston, не подходят.
- Разрушение подшипника – замена своими силами, помощь специалиста не требуется.
- Деформация вала. Происходит при длительном использовании оборудования без полноценного обслуживания, непрофессионально. Ось для насосов котлов Ariston не продается в розницу – необходимо устанавливать новый насосный агрегат.
Почему может возникнуть ошибка 104 – Недостаточная циркуляция. Устранение неполадок
Циркуляционный насос котла имеет две скорости, обозначенные в руководстве как V2 (55 Вт) и V3 (80 Вт).
В режиме горячего водоснабжения (ГВС) насос работает на скорости V3 для лучшей теплопередачи.
В режиме центрального отопления (ГВС) ЭБУ переключает скорость насоса в зависимости от разницы температур на входе и выходе системы отопления.
Поэтому насос управляется двумя реле вместо одного. Одно из них подает напряжение 220 В, а другое управляет скоростью вращения.
Для проверки этих цепей необходимо включить насос. Однако для этого не нужно разжигать котел – мы не хотим его насиловать! Существует быстрый и простой способ включить насос, не зажигая горелку.

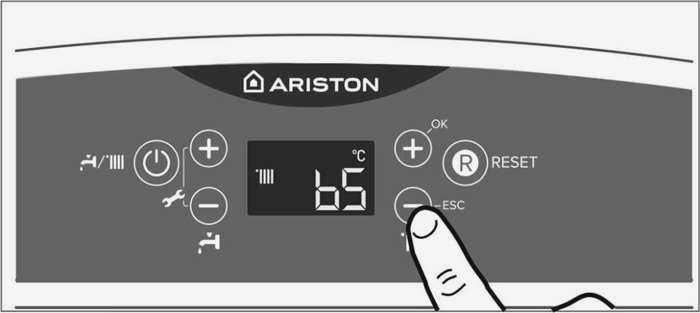

Для этого нажмите кнопку ESC на панели котла и удерживайте ее более 5 секунд. Это активирует режим продувки – циркуляционный насос включится и будет работать в течение 60 секунд, затем выключится на 30 секунд. 30 секунд выключается и так далее в течение 6 минут без включения горелки. Это как раз то, что нам нужно!
Этот режим предназначен для удаления воздуха из теплообменника и контура, но мы используем его для управления насосом. Он включен в течение 6 минут или вы можете выключить его снова, нажав ESC.

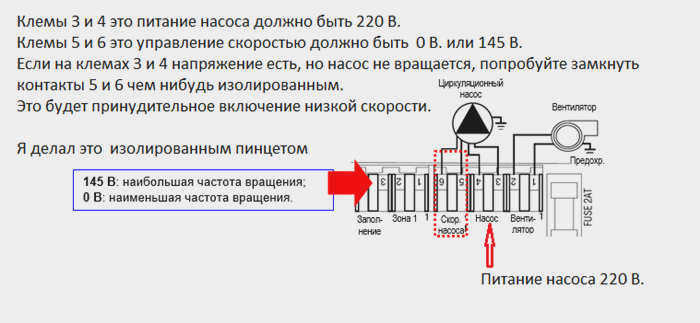

Запустите режим продувки и измерьте переменное напряжение на клеммах. См. рисунок.
Завершение работы Напряжение 220В от реле RL 04 (реле, которое питает насос) удобнее измерять в контрольных точках на плате, см. фото ниже, (на плате нет двух реле, они на проводах сбоку) и в тех точках, на которые указывают щупы и которые нужны. Если на эти точки подается 220В, то реле 04 работает.
Реле аналоговое JQX 118F
Внимание! Найден аналог реле выбора скорости насоса JQX 118F.

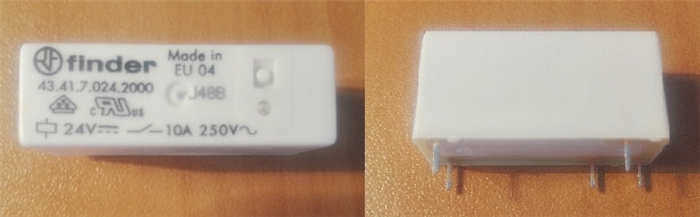

Поиск номера реле (не Китай) 43.41.7.024.2000 Имеется запас этих реле, поэтому, если вам нужно одно, напишите мне по электронной почте. Адрес указан на странице "Мои услуги".
О питании реле на насосе
Реле RL04, которое подает основное питание на насос, очевидно, может быть связано с отказом управления насосом – это типичный случай.
Однажды другу ремонтировали бойлер. Было лето, отопление было выключено, но они жаловались, что котел включается и выключается в режиме ГВС, а также переходит в режим защиты, хотя я не помню код неисправности, но я точно помню, что реле RL 04, которое питает насос, в то время пришлось заменить. Его контакты подгорели, и оно включало и выключало насос. Замена реле решила проблему.
Реле такого типа я также купил с небольшим запасом на Aliexpress. Это было реле от известного производителя OMRON тип G5NB-1A-E, работает без проблем!
Важно. При выборе реле обратите внимание на то, чтобы питание реле было 24 В, они есть с более низким напряжением, это важно! Мне пришлось удалить ссылку на реле, так как поставщики видимо закончились. Но вы можете легко найти их, набрав название реле на Alike. Однако они обычно продают их небольшими партиями.
Не ведитесь на дешевые реле, были случаи (мне рассказывал техник по обслуживанию), когда некоторые люди ставили реле неизвестного производителя, к сожалению, я не помню названия, и оно буквально загоралось, нанося непоправимый ущерб плите котла.
Причины и решения
h2 1,0,0,0,0 –>

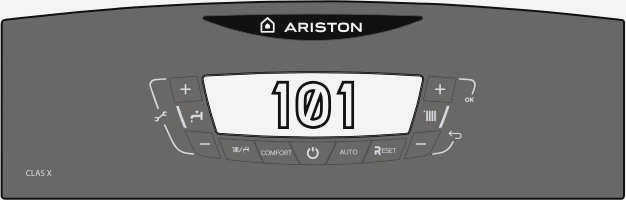

Ошибка 101 означает, что контроллер котла Ariston получил сигнал от датчика перегрева, т.е. сработала схема защиты по этому параметру.
p, blockquote 2,0,0,0,0,0 –>
1. уровень теплоносителя ниже критического уровня
h3 1,0,0,0,0 –>
Это можно легко проверить по давлению в системе. Котлы Ariston оснащены указательным манометром, поэтому проверка уровня не займет много времени. Именно с этой проверки следует начать поиск неисправности, вызвавшей ошибку 101.
p, blockquote 3,0,0,0 –>.
Если такая ситуация возникает с завидной периодичностью, значит, где-то есть утечка. Необходимо тщательно осмотреть всю линию. Обратите особое внимание на целостность радиаторов (и их соединений с трубами), аккумулятора и насоса. Лужи на полу являются явным признаком утечки, что приводит к ошибке 101.
p, blockquote 4,0,1,0,0,0 –>.
Требуется уплотнительная лента
h3 2,0,0,0,0 –>
p, blockquote 5,0,0,0,0 –>
2 Задержка циркуляции жидкости
h3 3,0,0,0,0 –>
Теплоноситель проходит через контур с пониженной скоростью, а горелка работает в соответствии с заданным режимом. Обеспечивается перегрев и ошибка 101 котла Ariston.
- Воздух задерживается в контуре. Характерно для радиаторов без автоматического воздухоотводчика. "Пробка" препятствует циркуляции воды или полностью перекрывает путь потока. Рекомендация Просто выдуйте ее.
- Отложения на стенках теплообменникаЧасто является причиной ошибки Ariston 101. Прибор требует регулярной промывки. Особенно если жидкость очень жесткая и не применялась эффективная водоподготовка.
Полезные советы
h2 2,0,0,0,0 –>
Промышленность не выпускает термопары, которые были бы "специфическими": только для котла Ariston, Bosch или другого.При покупке датчика важно знать его основные параметры. Температура, на которую реагирует датчик, имеет решающее значение для радиатора. Для котла Ariston это +102 (±4) 0 C.
p, blockquote 13,0,0,0,0 –>.
При установке датчика поверхность гнезда должна быть тщательно очищена (окалина, ржавчина, окись) и покрыта термопастой. Это обеспечивает хороший контакт между датчиком и трубой, что полностью уравновешивает инерцию защиты.
p, blockquote 14,0,0,0 –>.
Обслуживание теплообменника котла в домашних условиях неэффективно. Необходимо приготовить подходящую промывочную смесь и использовать специальное оборудование. Качественная очистка проводится под давлением, чтобы полностью удалить все отложения со стенок аппарата. Тогда проблемы, связанные с засорением теплообменника Аристон и ошибкой 101, не возникнут еще долгое время.
p, blockquote 15,0,0,0,0 –>.
Рекомендация: обслуживать прибор следует не реже одного раза в 2 года.
p, blockquote 16,0,0,0 –> p, blockquote 17,0,0,0,1 –>.
Не нужно пытаться делать что-то еще, особенно связанное с ремонтом самого котла, а тем более слушать советы "старожилов". Газовые приборы представляют большую опасность – и об этом не стоит забывать!
