Невозможно выявить только замыкание обмотки, возможно выявить короткое замыкание (на корпус) или трещину. Но и в этом случае вентилятор турбины модели котла Baxi подлежит замене.
Ошибка e03 на котле BAXI – основные причины возникновения
Эта ошибка возникает, когда система диагностики котла обнаружила неисправность в системе дымоудаления Котлы BAXI могут быть открытого типа (продукты сгорания выходят из дымохода с естественной тягой) и закрытого типа (продукты сгорания принудительно удаляются с помощью вентилятора). Правильная работа дымохода контролируется датчиком тяги. Датчик тяги представляет собой либо реле давления в случае котлов с вентилятором, либо датчик температуры в случае котлов с открытой камерой сгорания.
Таким образом, причину неисправности и область, в которой ее следует искать, можно разделить на три группы:
- физическая неисправность в дымоходе (засорение, обледенение)
- неисправность датчика или его системы
- неисправность платы управления
Ниже я более подробно опишу, как можно понять, где причина ошибки E03. Начнем с платы управления.
Ошибка BAXI E03 – неисправность платы управления
Разговоры о неисправности платы управления в основном относятся только к моделям котлов, оснащенных вентилятором. Когда котел просят запустить, сначала включается турбина (вентилятор или дымоход). Вентилятор включается с платы управления (на нее подается напряжение 220 В). Если вентилятор не включится, датчик тяги не сработает, и примерно через 10 секунд на плате появится ошибка E03.
На платах Bertelli&Partners (HDIMS02-BX01) ошибка может мигать непрерывно. В этом случае котел ничего не делает, и ошибка не может быть сброшена. В этом случае проверьте настройки платы и убедитесь, что параметр F01 установлен правильно (должен быть равен 10 для моделей турбо). Если настройки котла верны, но котел продолжает сбоить и вентилятор не работает. Замените или отремонтируйте плату.
Если вентилятор запускается, но ошибка появляется примерно через 10 секунд, проблема, скорее всего, не в плате, и вам следует выполнить другие рекомендации.
Как удалить ошибку E03 на котлах BAXI
Ошибка E 03 не может быть устранена нажатием кнопки – необходимо определить и устранить неисправность, вызвавшую ее, и котел включится автоматически.

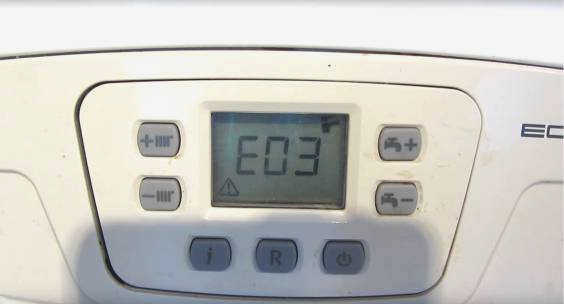

Если для устранения ошибки требуется вмешательство пользователя, нажмите кнопку, на дисплее загорится символ R. R. Как видно из приведенного выше рисунка – на дисплее нет такого символа для ошибки E 03, поэтому пытаться сбросить ее кнопкой бессмысленно!
Для проведения диагностики котел должен быть выключен, так как если ошибка возникла при запуске котла (пневматическое реле не было замкнуто при управлении), вентилятор будет работать непрерывно.
Кратко о распространенных причинах ошибки E03 baxi (для профессионалов)
Наиболее распространенные причины появления кода E03 на котлах BAXI:
- Фактическое засорение дымохода (или воздухозаборной трубы). К этому случаю относятся засоренные, грязные, обледеневшие дымовые трубы, ошибки в конструкции дымохода, т.е. причины, препятствующие достаточной циркуляции воздуха в камеру сгорания котла и из нее в вентиляционную шахту (или наружу). Иначе проблема называется недостаточной тягой.
- Вентилятор не запускается Вентилятор не запускается (или вращается недостаточно быстро).
- Неисправен датчик тяги.. Это датчик тяги, который посылает сигнал на плату управления в случае тревоги. Датчиком может быть пневматическое реле (для котлов, оснащенных вентилятором) или биметаллическая пластина (для моделей без вентилятора с естественным дымоудалением).
- Неисправность трубки Вентури (для моделей с вентилятором). Выход из строя этого компонента котла может быть связан с перегревом теплообменника или неправильной настройкой газового клапана.
- Проблема заключается в соединительных трубках (устройство Вентури – пневмореле). Повреждение, засорение или конденсат препятствуют нормальной работе датчика тяги.
- Неправильная настройка или Неисправность плиты котла
Все проблемы, кроме первой, могут потребовать частичной разборки котла для визуального осмотра, знания логики работы и, в некоторых случаях, измерения электроники.
Возможные причины ошибки e03
h2 2,0,0,0,0 –>
Дымоход

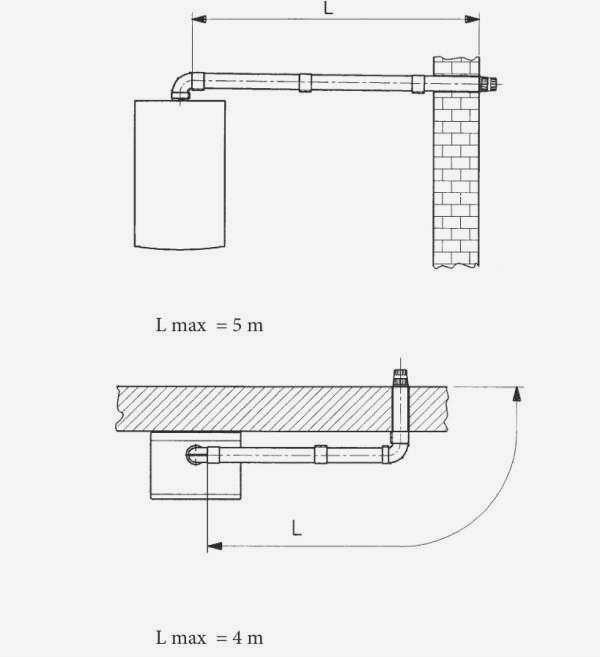

- Неправильная установка. Ошибки, допущенные при проектировании – недостаточное сечение трубы, увеличенная длина горизонтальной части трассы, неправильно выбранный угол наклона – становятся очевидными при первом запуске газового котла Baxi в эксплуатацию или через некоторое время. Это результат самостоятельной сборки дымохода без учета рекомендаций производителя. Если нет других возможных причин появления кода e03, следует обратиться к профессиональному трубочисту. Если эта ошибка возникает неоднократно, вероятной причиной является изменение направления ветра. Это следует учесть при установке.
- Засорение, образование льда в дымоходе – все это приводит к уменьшению воздуховода и резкому снижению тяги. Для проверки состояния и обслуживания дымохода не обойтись без услуг профессионала.
- Обледенение фильтра. Чтобы предотвратить попадание в дымоход мусора, листьев и мелких предметов, в оголовке дымохода устанавливается металлическая сетка. В холодное время года он покрывается инеем, и ячейки забиваются: воздуховод блокируется, тяга уменьшается, а на котле Baxi появляется ошибка e03.
Устройство и датчик Вентури
h3 3,0,0,0,0 –>
Измерительный элемент соединен полимерной трубкой с мембраной воздушного выключателя. Во время работы газового котла Baxi устройство может расплавиться, засориться: сразу появляется ошибка e03. Если модель котла Baxi не оснащена конденсатосборником, полость трубки постепенно заполняется каплями жидкости: она легко снимается, продувается и устанавливается обратно.
Типичные причины неисправностей котельного оборудования
Анализ, основанный на данных сервисных центров, показывает, что большинство отказов и возникающих при этом сообщений об ошибках вызваны следующими причинами
- Несоблюдение требований, связанных с установкой газогенератора;
- Неправильное подключение аппарата к электрической сети, особенно к резервному источнику питания;
- влага на газовой горелке или электронной плате котла;
- протечка или засорение канала дымовых газов;
- низкое качество теплоносителя;
- отсутствие оборудования, отвечающего за водоподготовку в контуре горячего водоснабжения;
- несанкционированные колебания рабочего давления в газовой магистрали;
- Колебания напряжения в электросети.
Устранение неполадок после обнаружения
Когда на дисплее появится цифра "E" (загорятся индикаторные лампочки), сравните наблюдаемый сигнал со списком в классификаторе неисправностей. Обычно это несколько страниц в руководстве по эксплуатации газового двигателя. После того как причина ошибки найдена, приступайте непосредственно к ее устранению.
Например, обнаружена ошибка "E01" – котел не может быть запущен. В этом случае индикатор давления в системе на манометре падает, и горелка не зажигается. Причиной неисправности могут быть: ошибка при подключении к сети в фазозависимых агрегатах, критическое скопление воздуха в теплообменнике агрегата. Для устранения неисправности выполните следующие действия:
- Правильно подключите к электросети (в качестве ориентира можно использовать цветовую маркировку проводов в электрическом кабеле);
- Заполните систему жидкостью, одновременно стравливая ее через краны Маевского на радиаторах и автоматические воздушные клапаны;
- Перезапустите котел и убедитесь, что ошибка устранена.
