Ошибка E03 на котле BAXI – причины
Эта ошибка возникает, когда система диагностики котла обнаружила неисправность в системе дымохода Система дымоудаления котлов BAXI может быть открытого типа (продукты сгорания выходят из дымохода естественной тягой) и закрытого типа (продукты сгорания принудительно удаляются с помощью вентилятора). Правильная работа дымохода контролируется датчиком тяги. Датчик тяги представляет собой либо реле давления в случае котлов с вентилятором, либо датчик температуры в случае котлов с открытой камерой сгорания.
Следовательно, причины неисправности и то, где их искать, можно разделить на три группы:
- физическая проблема с дымоходом (засорение, обледенение)
- неисправность датчика или его системы
- неисправность в плате управления.
Ниже я более подробно опишу, как можно понять, где причина ошибки E03. Начнем с платы управления.
Ошибка e03 BAXI – неисправная плата управления
В большинстве случаев неисправной платой управления можно считать только котлы, оснащенные вентилятором. Когда котел собирается включаться, сначала включается турбина (вентилятор или дымоход). Вентилятор включается от платы управления (на нее подается напряжение 220 В). Если вентилятор не включится, датчик тяги не сработает, и примерно через 10 секунд на плате появится ошибка E03.
На платах Bertelli&Partners (HDIMS02-BX01) ошибка может мигать непрерывно. В этом случае котел ничего не делает, и ошибка не может быть сброшена. В этом случае проверьте настройки платы и убедитесь, что параметр F01 установлен правильно (должен быть равен 10 для турбо-моделей). Если настройки котла правильные, но котел все равно показывает ошибку и вентилятор не работает – замените или отремонтируйте плату. плата должна быть заменена или отремонтирована.
Если вентилятор запускается, но ошибка появляется примерно через 10 секунд, скорее всего, проблема не в плате и следует перейти к другим рекомендациям.
Как сбросить ошибку E03 на котлах BAXI
Ошибка E 03 не может быть сброшена нажатием кнопки – необходимо определить и устранить неисправность, вызвавшую ее, и котел включится автоматически.

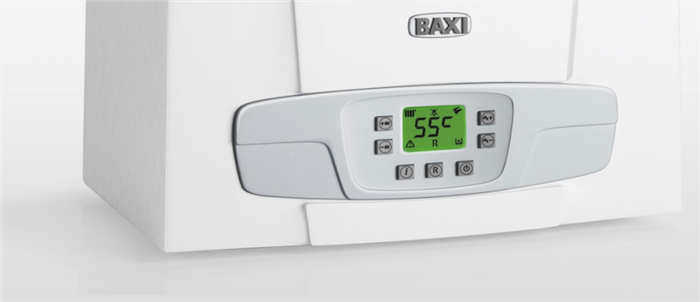

Если сброс ошибки требует вмешательства пользователя, при нажатии кнопки на дисплее загорится символ R. R. Как видно на рисунке выше – для ошибки E 03 такого символа на дисплее нет, поэтому пытаться сбросить ее кнопкой бессмысленно!
Для проведения диагностики котел должен быть выключен, так как если ошибка возникла во время запуска котла (пневматическое реле не было замкнуто во время теста), то вентилятор будет работать непрерывно.
Кратко о распространенных причинах ошибки e03 baxi (для профессионалов)
Наиболее распространенные причины появления кода E03 в котлах BAXI:
- Фактическая непроходимость дымохода (или воздухозаборной трубы). Сюда относятся засоренные, грязные, обледенелые дымовые трубы, ошибки в конструкции дымохода, т.е. причины, препятствующие достаточной циркуляции воздуха в камеру сгорания котла и из нее в вентиляционную шахту (или наружу). Иначе эта проблема называется недостаточной тягой.
- Вентилятор не запускается Вентилятор не запускается (или вращается с недостаточной скоростью).
- Неисправен датчик тяги.. Именно датчик тяги посылает сигнал на плату управления в случае тревоги. Датчик может представлять собой пневматическое реле (для котлов, оснащенных вентилятором) или биметаллическую пластину (для моделей без вентилятора с естественной аспирацией дыма).
- Неисправность трубки Вентури (для моделей с вентилятором). Выход из строя этого компонента котла может быть вызван перегревом теплообменника или неправильной регулировкой газового клапана.
- Проблема с соединительными трубами (Устройство Вентури – пневмореле). Повреждение, засорение или конденсат, препятствующие нормальной работе датчика тяги.
- Неправильная настройка или Неисправность плиты котла
Все проблемы, кроме первой, могут потребовать частичной разборки котла для визуального осмотра, знания логики работы и, в некоторых случаях, измерения электроники.
Ошибка E03
Сообщение BAXI – Волга " 19 Май 2016, 09:51
Проверьте давление газа на динамометре.
Вы без необходимости уходите в другую тему и засоряете форум – если хотите задать вопрос, создавайте тему
Андрей.
Технический специалист BAXI.
Нижний Новгород.
BAXI – Волга
Автор темы
Грэггис Новичок Новости: 9 Зарегистрирован: 18 май 2016, 09:42 Мой котел: Baxi EcoFour 24F. Благодарил (а): 4 раза Возраст: 43
Ошибка E03
Сообщение Граггис " 20 май 2016, 10:09
stroigaservice писал(а):До этого работало без проблем?
Ничего нового сказать не могу – вызывайте специалиста.
У меня эта проблема с момента запуска, вызывал специалистов, они ничего не делали, только плату за вызов брали
Опубликовано спустя 3 минуты 22 секунды:
BAXI – Volga писал(а):проверь давление газа на динамометре.
и вообще нечего заходить в другую тему и путать людей на форуме – хочешь задать вопрос, создай тему
Вы хотите задать вопрос, при запуске должно измеряться давление в котле и какие еще параметры измеряются, мы включили сеть и все
Graggis
BAXI – Волга представитель BAXI
Новости: 2353 Зарегистрирован: 21 фев 2014, 00:20 Из: Нижний Новгород Поблагодарили (а): 40 раз Поблагодарили (а): 209 раз
Типичные причины неисправностей котельного оборудования
Аналитики, основываясь на данных сервисных центров, указывают, что большинство отказов и возникающих сообщений об ошибках происходит по следующим причинам
- Несоблюдение требований по установке газогенератора;
- Неправильное подключение прибора к электросети, особенно к резервному источнику питания;
- Попадание влаги на газовую горелку или электронную плату котла;
- Недостаточное давление или засорение канала дымовых газов;
- Низкое качество теплоносителя;
- Отсутствие оборудования, отвечающего за водоподготовку в контуре горячего водоснабжения;
- несанкционированное изменение рабочего давления в газовой сети;
- Колебания напряжения в электрической системе.
Устранение неполадок при выявлении неисправности
Как только на дисплее с цифровым индексом появится буква "Е" (загорится индикатор), необходимо сравнить наблюдаемый сигнал со списком в классификаторе неисправностей. Обычно это несколько страниц в руководстве по эксплуатации газового двигателя. После того как причина ошибки найдена, необходимо перейти непосредственно к ее устранению.
Например, обнаружена ошибка "E01" – котел не может быть запущен. В этом случае показания давления в системе на манометре падают, и горелка не зажигается. Причиной неисправности могут быть: ошибка при подключении к сети в фазозависимом приборе, критическое скопление воздуха в теплообменнике прибора. Чтобы устранить неисправность, выполните следующие действия:
- правильно подключитесь к электросети (можно руководствоваться цветовой маркировкой проводов в электрическом кабеле);
- заполните систему жидкостью, одновременно стравливая ее с помощью кранов Маевского на радиаторах и автоматических воздушных клапанов;
- перезапустите котел и убедитесь, что ошибка устранена.
