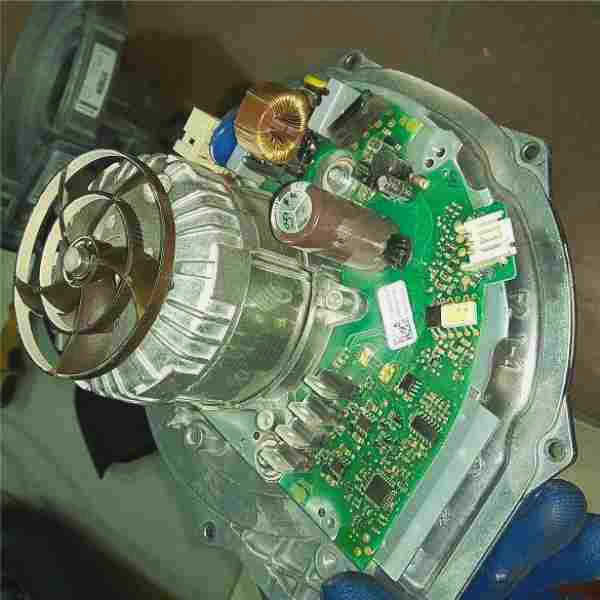

При легком касании крыльчатки она должна вращаться свободно, без перекоса. Если проблема в этом, потребуется частичная разборка вентилятора котла. Что может быть.
Неисправности котла Wiesmann Witopend 100 3
Отопительные приборы немецкого бренда выпускаются в нескольких сериях: с естественной или принудительной тягой, одноконтурные и двухконтурные модели. Инструкция по эксплуатации Viessmann Vitopend 100 содержит мало ошибок, чуть более 10, и в случае неисправности нет необходимости обращаться к специалистам сервисной службы. В этой статье объясняется, как устранить неисправность при появлении кода неисправности..
p, blockquote 1,0,0,0,0 –>
С чего начать
h2 1,0,0,0,0 –>
Ложные неисправности в газовых котлах – не редкость. Неисправная электроника возникает по разным причинам, но быстрое "лекарство" одинаково – перезапуск системы отопления. На панели Wiesmann Vitopend нажмите кнопку "Сеть" (отсоедините источник питания), а затем снова включите питание устройства (пункт 5). Если ошибка по-прежнему возникает, ищите ее причину.
p, blockquote 2,0,0,0,0 –>.
На что указывает код f5
h2 1,0,0,0,0 –>
Смысл ошибки – отсутствие тяги или экстремальное падение тяги. Viessmann Vitopend – это модель с закрытой камерой сгорания, т.е. с принудительным впрыском топлива. Если после запуска котла электронная плата не получает сигнал от соответствующего датчика (реле давления) о нормальном потоке (скорости) продуктов сгорания, она генерирует ошибку f5, которая блокирует работу системы отопления.
p, blockquote 2,0,0,0 –>
Дымоход
h3 1,0,0,0,0 –>

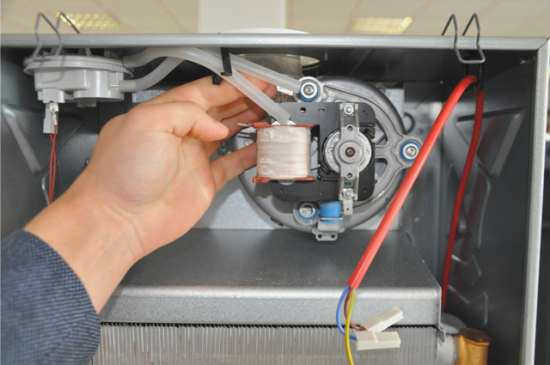

Работа котла Viessmann Vitopend сопровождается характерным шумом вентилятора. Если при включении вентилятор работает, то поиск причины ошибки f5 начинается с оценки состояния канала дымовых газов.
p, blockquote 3,0,1,0,0 –>
Вероятные неисправности

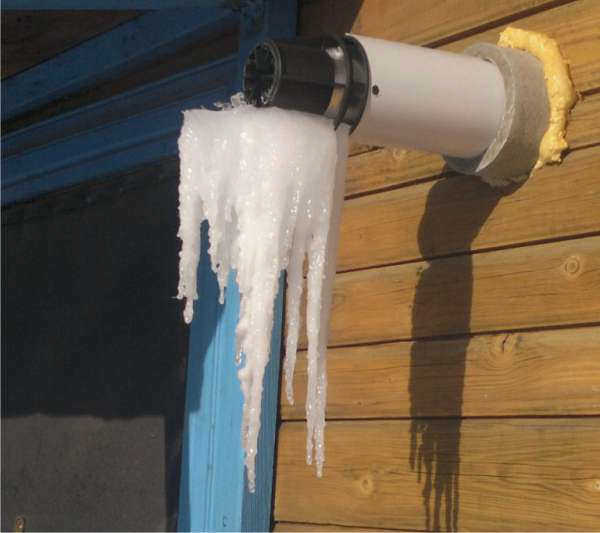

- обледенение коллектора. Вы можете проверить визуально снаружи.
Совет. Если дымоход проложен через стену, ошибку котла f5 Wiesmann можно устранить, приобретя специальный комплект дымохода с насадкой для защиты от замерзания.
- Иней на сетке фильтра. Ячейки фильтрующей сетки засоряются, тяга уменьшается и возникает ошибка f5. Эта неисправность не всегда видна на расстоянии: рекомендуется осмотр с большей высоты.

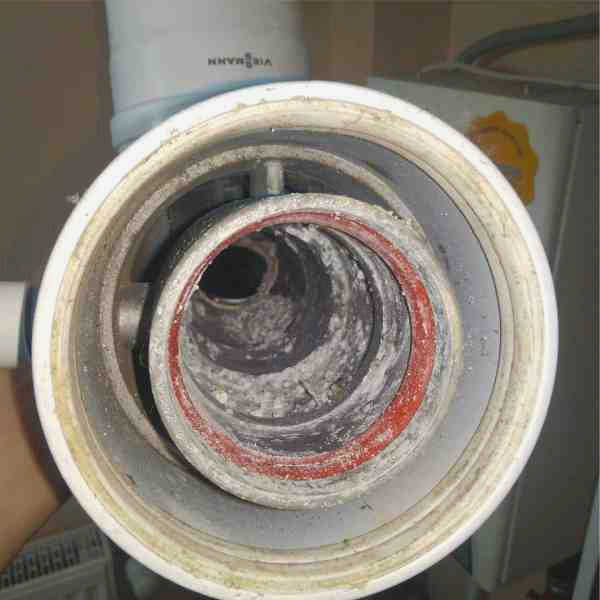

- Засорение воздуховода. Снимите колено котла Viessmann Vitopend, чтобы удалить грязь, сажу и дым.
Вероятные причины ошибки f5
- Соединительная труба. Полость забита конденсатом, мельчайшими фракциями из дымохода. Просто выдуйте его, и ошибка f5 исчезнет.

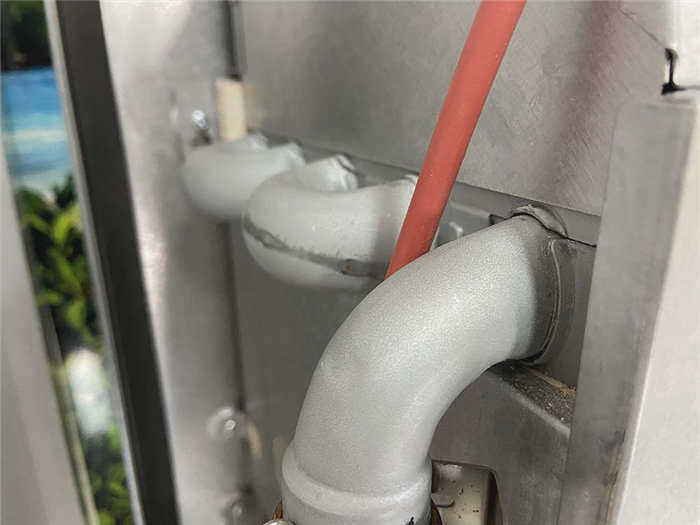

Наконечник. В старых котлах Viessmann напорные трубы не изолированы. Если в них регулярно образуется конденсат, необходимо устранить эту неисправность. Например, прикрепив к нему кусок термостойкого материала подходящего диаметра.

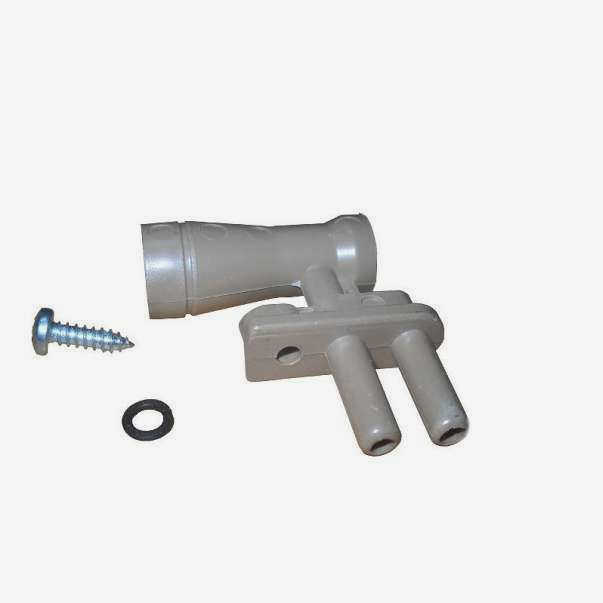

- Устройство Вентури.Чтобы получить доступ к устройству Вентури, его необходимо снять. Материал – пластик. Если котел Viessmann Vitopend постоянно работает при высоких рабочих температурах или часто перегревается, полимер деформируется под воздействием высоких температур. Это можно обнаружить визуально. Он не подлежит ремонту и должен быть заменен.

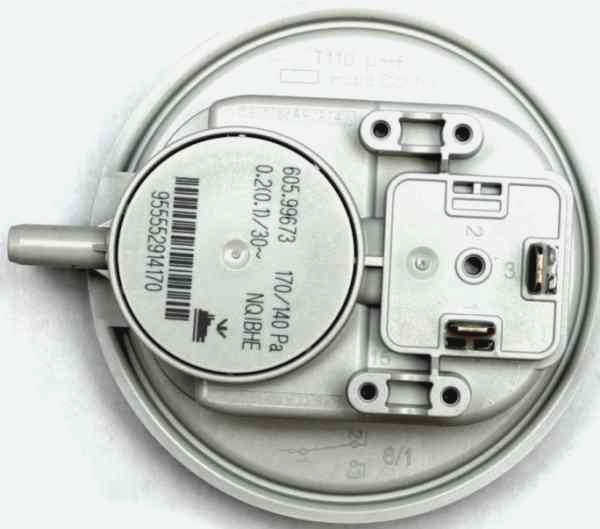

- Датчик тяги. Мембрана, расположенная внутри корпуса. При изменении давления в штабеле она меняет положение и воздействует на микровыключатель. Его контакты замыкают или разрывают цепь сигнальной линии, связанной с ошибкой f5.
Наконечник. Ограничение движения мембраны вызвано попавшими на нее частицами. Это можно кратковременно восстановить, встряхнув датчик несколько раз. Однако, если это является причиной ошибки f5, лучше сразу заменить его. Корпус не снимается, поэтому невозможно устранить внутреннюю неисправность (потеря гибкости, проблема с микровыключателем).
Замените датчик перегрева
h2 2,0,0,0,0 –>

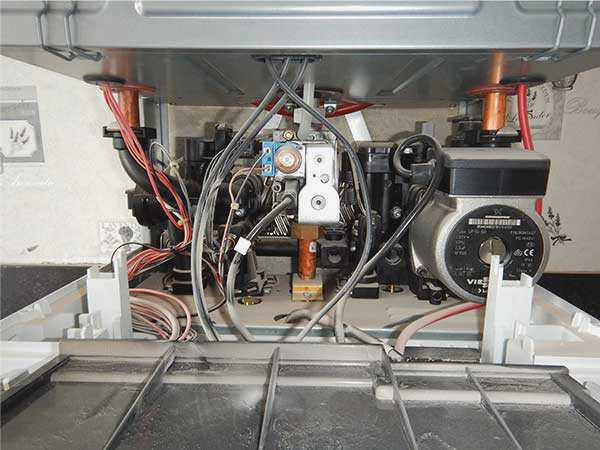

Насос
Если он останавливается и скорость вращения вала падает, циркуляция теплоносителя замедляется. Перед устранением неисправности насосного агрегата насос продувается. На торце корпуса насоса котла Wiesmann имеется (шлицевая) гайка: открутите ее на 1-1,5 оборота и спустите воду вместе с пузырьками воздуха. Как только поток станет непрерывным, закрутите ее обратно.
p, blockquote 10,0,0,0,0 –>.
Возможные причины ошибки f2
- Отсутствие напряжения на клеммах, плохой контакт, обрыв цепи. Можно легко определить и отремонтировать.
- Загрязненный ротор. Распространенная причина ошибки f2 в котле Wiesmann. При плохом качестве теплоносителя на лопастях накапливаются солевые отложения и грязь, тормозящие вал. Очистка производится механически под проточной водой.
- Разрушение подшипника из-за недостаточной смазки – заменить.
- Смятие вала. Скорость вращения ротора снижается и появляется ошибка f2. Данная запасная часть недоступна для приобретения – только замена насоса.
- Обмотка статора. Проблемы: повреждение, короткое замыкание (на каркас, между обмотками). Проверьте мультиметром в тестовом режиме. Котлы Wiesmann оснащены передаточными устройствами двух производителей – проверьте в паспорте сопротивление обмотки. Если R меньше, имеется внутреннее короткое замыкание (между обмотками). Чтобы устранить ошибку f2, установите другой насос.
Замените насос
h3 5,0,0,0,0 –>
Теплообменник
h3 6,0,0,0,0 –>

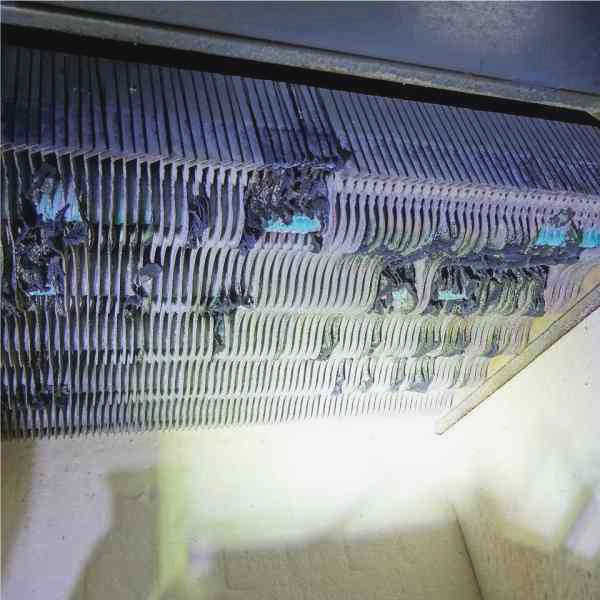

Полость агрегата постепенно заполняется шламом, циркуляционный канал сужается вплоть до его блокировки. Основной теплообменник котла Wiesmann необходимо регулярно чистить, иначе неизбежна ошибка f2; при плохом качестве теплоносителя его необходимо чистить ежегодно.
p, blockquote 11,0,0,1,0 –>.
Промывка в домашних условиях дает кратковременный эффект. Профессиональное обслуживание включает в себя использование специального коррозионного агента, выдержку времени и удаление свободных фракций под давлением.
p, blockquote 12,0,0,0,0 –>.
Замена основного теплообменника
h3 7,0,0,0,0 –>
Для перезапуска теплообменника специалисту сервисной службы потребуется от 2 до 3 дней, в течение которых для обогрева здания будет использоваться резервный источник тепла. Такой подход гарантирует отсутствие проблем с перегревом котла Wiesmann во время отопительного сезона.
Основной теплообменник
Для правильного выполнения всех операций важно строго следовать инструкциям:
- Выкрутите 4 винта из крышки топки котла. Для этого вам понадобится специальный инструмент, так как шлицы винтов имеют форму звезды.
- Поднимите крышку снизу и потяните ее на себя.
- Перед снятием теплообменника слейте воду из котла.
- Сливной кран находится внизу справа, рядом с обратной трубой системы отопления.
- Для удобства подсоедините силиконовый шланг.
- Откройте сливной кран и слейте воду.
- После слива воды закройте кран.
- Снимите монтажные патрубки теплообменника. Снимите два металлических хомута.
- Поднимите теплообменник и выдвиньте левый патрубок.
- Чтобы освободить правый патрубок, открутите гайку на спирали насоса.
- Открутите патрубок по направлению к себе и сдвиньте его вниз.
- Потяните теплообменник на себя и извлеките его из котла.
Теперь проведите визуальный осмотр теплообменника внутри и снаружи. Часто, если он сильно загрязнен, кислотная очистка будет неэффективной. Исправить ситуацию может только замена теплообменника. После приобретения нового элемента котла его следует установить на место старого. Затем необходимо соединить патрубки и закрепить их хомутами.
Правый патрубок необходимо соединить со спиралью насоса и установить между ними прокладку. Затяните накидную гайку. Откройте клапаны системы отопления. Откройте клапан подпитки и добейтесь давления 1,5 бар. Закройте клапан подпитки, подключите электропитание и запустите котел. Затем переключитесь на "зимний" режим. Когда котел включится и раздастся звук зажигания, немедленно переключите котел в "летний" режим.
Это необходимо для того, чтобы воздух из теплообменника и котла мог выйти через автоматический воздухоотводчик. После этого котел можно выключить на 30 секунд. Теперь откройте газовый клапан и снова включите котел. После зажжения пламя загорится, и вы сможете снова начать пользоваться котлом.
Резюме
Хотя руководство и инструкция пользователя могут многое рассказать об ошибке, найти ее причину гораздо сложнее. Кроме того, не каждый владелец котла Viessmann имеет под рукой необходимые инструменты и оборудование, чтобы проверить прибор на наличие ошибки F02, выявить неисправность и устранить ее.
В случае любой ошибки лучше всего вызвать специалиста. Именно он сможет быстро диагностировать и устранить неисправность. Максимум, что может сделать владелец, это предоставить специалисту информацию в виде кода ошибки и его расшифровки.
При наличии всего необходимого оборудования и инструментов важно внимательно следовать инструкциям и ни в коем случае не пренебрегать мерами предосторожности. При замене деталей важно обратиться к специалисту и взять неисправную деталь с собой, чтобы купить точно такую же. В противном случае может возникнуть серьезная проблема.
