Оба метода создания соединений характеризуются повышением температуры в рабочей зоне. Но сварка отличается от пайки тем, что не всегда требует добавления специального вещества – напротив, соединение успешно формируется из сплава самих заготовок. Сварка более эффективна и производительна и позволяет соединять более крупные компоненты и детали. Однако проблемой является высокая стоимость сварочных манипуляций и большая сложность используемого при них оборудования.
Правильная пайка проводов паяльником
Пайка проводов не всегда является легкой задачей. Начинающие радиолюбители часто прибегают к использованию паяльной кислоты. Это фатальная ошибка. Все провода можно без проблем паять канифолью.
Многожильные провода быстро нагреваются паяльником и легко лудятся. Для пайки проводов вам понадобятся приспособление для зачистки проводов, паяльник, жидкая канифоль и припой.

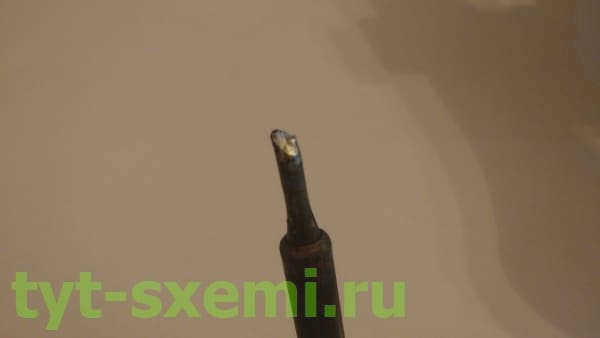

Для этой задачи выбирайте паяльник типа мини-волна. Он громоздкий и требует большого количества припоя и большой площади нагрева.

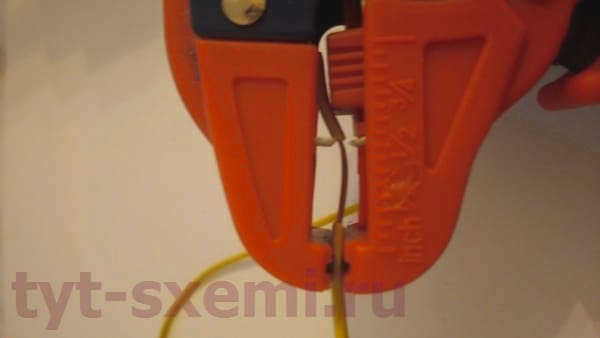

Съемник проводов легко удаляет изоляцию. Он не повреждает провод в отличие от диагональных кусачек, плоскогубцев или лезвия.

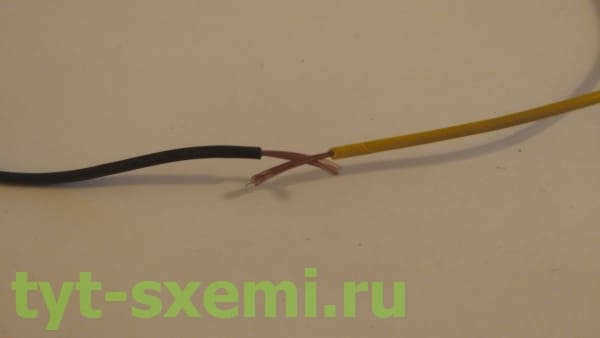

Подготовьте оба провода.

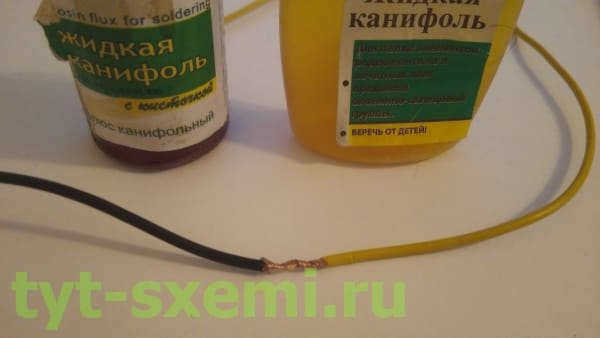

Нанесите жидкую канифоль на разъем. Жидкая канифоль проникает в провода, тем самым повышая качество припоя. Канифоль дешевле любого другого флюса. Вам не нужен дорогой и качественный флюс для этого вида пайки. Особенно если вам нужно спаять сотни проводов.

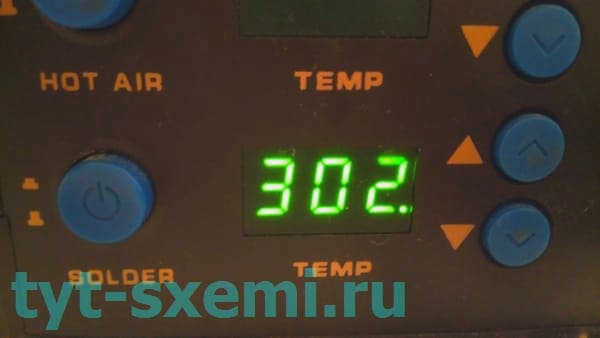

Температура пайки достигает 300°C. При такой температуре паяльник не повредит изоляцию провода.

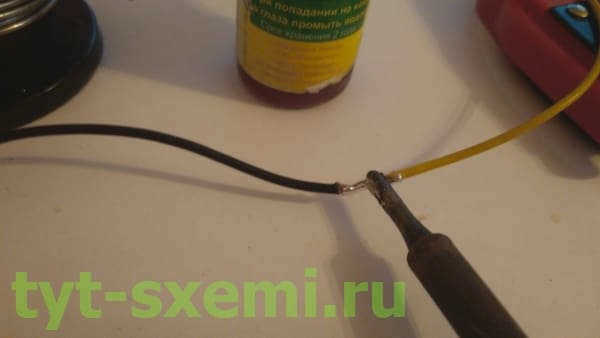

Нанесите припой на паяльник и проведите им по месту пайки несколькими равномерными движениями. Время пайки составляет максимум 3 секунды. За это время канифоль успеет испариться. Без канифоли припой начнет накапливаться и плохо паяться.

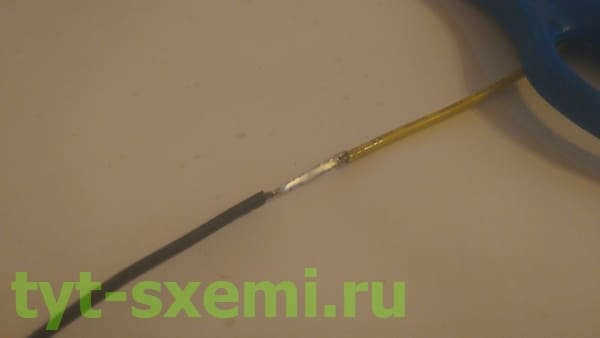

Если на контакте появились комки и трещины, повторите процедуру еще раз. Подождите, пока контакт остынет, иначе вы можете повредить кисточку с канифолью.
Пайка одножильных проводов
Одножильные провода трудно паять, потому что они громоздкие. Например, многожильный провод припаять гораздо сложнее, чем многожильный провод от источника питания. Поэтому мы будем использовать второй метод пайки.

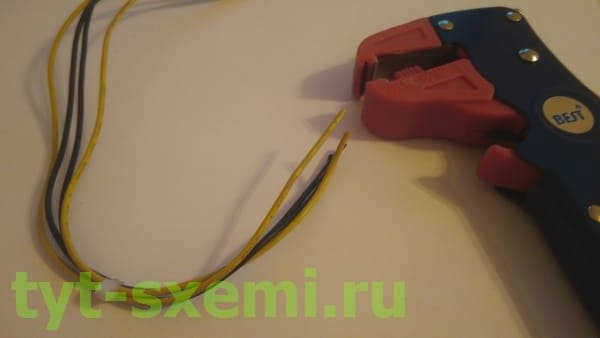

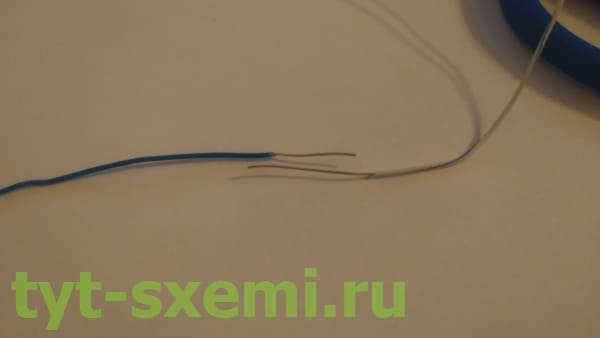

Снимите изоляцию с проводов.

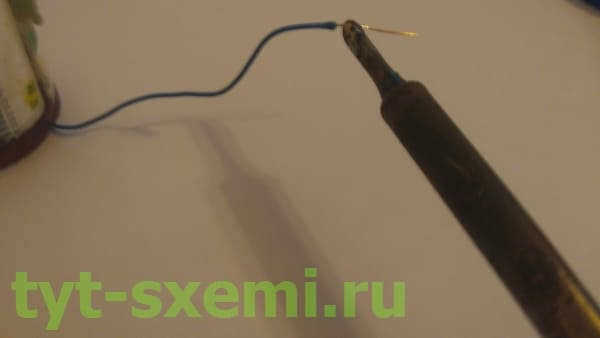

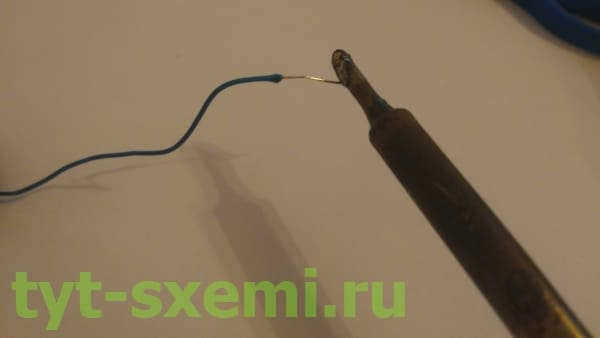

Припаивайте провода по одному. Самое главное – не медлить и паять быстро. Время пайки не должно превышать одной секунды. Передавайте каплю припоя с одного конца провода на другой.
Нет смысла поднимать температуру выше 300°C. Это приведет к перегреву и более быстрому испарению канифоли.

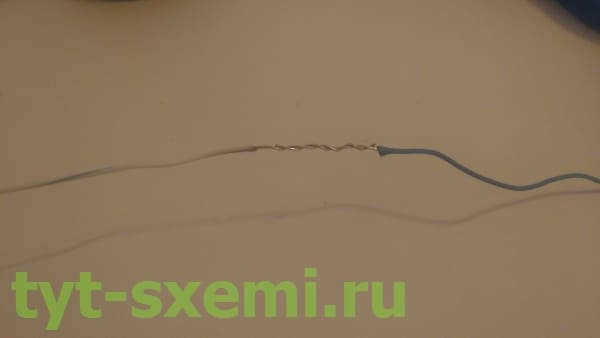

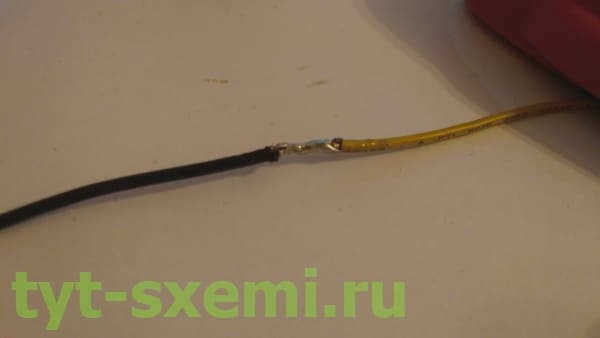

Соедините луженые провода вместе.

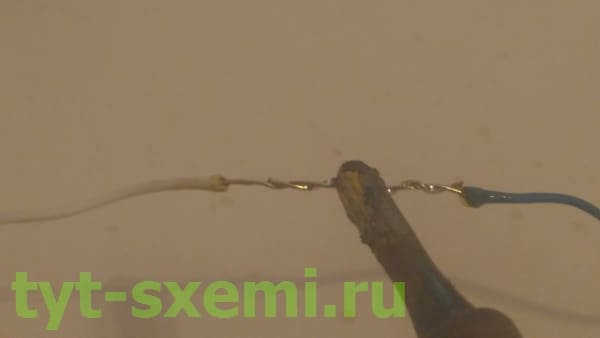

Нанесите канифоль и спаяйте их припоем из паяльника.
В этом случае пайка должна быть быстрой, одним касанием. В противном случае припой будет комками.

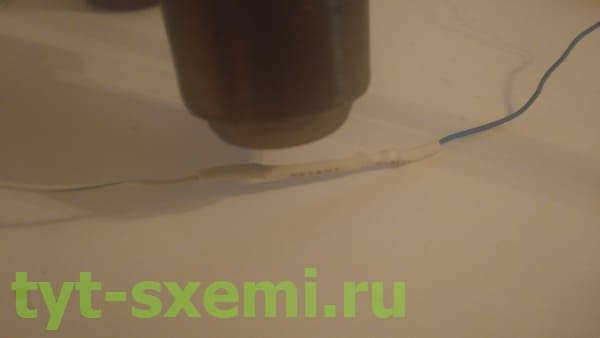

Последний этап – упаковка в термоусадочную пленку.
Техника безопасности
Все производственные процессы требуют соблюдения техники безопасности. Особенно важно соблюдать все правила при работе с высокими температурами и электричеством.
К сожалению К сожалению, не все в полной мере осознают риски, связанные с процессом пайки. Однако простые меры предосторожности помогают защититься от термических ожогов и поражения электрическим током. И самое главное, правильное использование паяльника позволяет избежать риска возгорания.
Прежде чем приступить к пайке металлических деталей, убедитесь, что шнур питания паяльника находится в хорошем состоянии. Наконечник паяльника не должен соприкасаться с проволокой или другими предметами, подвергающимися воздействию высоких температур. Во время использования паяльник должен быть уложен на подставку. Категорически запрещается прикасаться к корпусу устройства, а тем более хватать его голыми руками.
Как говорят мастера, правильная пайка означает безопасную пайку. Любой процесс пайки сопряжен с 2 опасностями:
- Высокая температура;
- Опасные газы, выделяющиеся при нагревании проволоки и флюса.
Ниже приведены основные правила безопасности, которым должен следовать каждый специалист, будь то опытный профессионал или новичок.
- Внимательно осмотрите устройство перед включением в розетку. Проверьте, нет ли механических повреждений. Убедитесь, что кабель и штекер целы, а жало прочно прикреплено к основанию рукоятки.
- Поскольку в процессе пайки выделяются вредные газы, важно, чтобы рабочая зона хорошо проветривалась. В идеале это должно быть помещение, оборудованное вентиляционной вытяжкой.
- Ни в коем случае не загромождайте рабочую зону различными инструментами и материалами. Под рукой должны быть только те предметы, которые необходимы для работы.
- Когда паяльник включен, он должен быть помещен на специальную подставку, прочно закрепленную на рабочей поверхности.
- При пайке крайне важно защитить себя от брызг флюса. Необходимо надевать защитные перчатки, очки и щиток для лица.
- Используйте только специальные инструменты: пинцет, зажим, "третью руку", чтобы предотвратить соскальзывание соединяемых деталей.
- Никогда не используйте руки, нагретый корпус паяльника или другие тяжелые предметы для удержания спаиваемых деталей.
Что необходимо?
В любом процессе соединения металлических изделий важно иметь основной источник тепла. Как уже становится понятно, речь идет о паяльнике. Работа с открытым пламенем, электрической спиралью или лазерным лучом чаще всего осуществляется в производственных масштабах. Для дома профессионалы предпочитают приобретать обычные электрические модели. Их можно использовать для ремонта и восстановления различных электрических цепей, конструирования электрооборудования и оловянной пайки металлических конструкций.
Электрический паяльник приводится в действие путем включения его в розетку. Стандартная длина кабеля большинства моделей составляет 1 метр, но мастера говорят, что этого размера не всегда достаточно для комфортной работы, поэтому приходится использовать удлинитель. Кабель электрического паяльника встроен в ручку, которая может быть выполнена из дерева или пластика. Она напоминает удлиненную ручку, которая удобно ложится в руку.
Для пайки электронных изделий рекомендуется использовать маломощный паяльник с ручкой в форме пистолета и курком нагрева. Именно в таких моделях наконечник припоя быстро достигает высокой температуры.
Припой используется для соединения металлических изделий. Он представляет собой сплав олова и свинца. В некоторых случаях добавляются другие металлы. Припой имеет форму трубки или проволоки различного диаметра. Внутри трубка припоя заполнена канифолью, что значительно облегчает процесс пайки.
Сплав, содержащий свинец, снижает стоимость расходных материалов. Проверить количество свинца в сплаве можно по названию марки трубки, которую вы хотите купить. Например, PIC-62, где "P" означает припой, "OS" – содержание олова и свинца, а "62" – процентное содержание этого химического элемента.
Для бытового применения предпочтительнее припой с низким содержанием олова. Для лужения кухонной утвари лучше выбирать припои с более высоким содержанием олова. В процессе пайки также используются мягкие и твердые припои. К мягкому типу относятся расходные материалы, которые плавятся при температуре ниже 450 градусов.
Выбор правильного инструмента и материалов
Все, что вам нужно для успешной пайки, – это паяльник, а необходимые материалы – припой и канифоль.
В особых случаях может потребоваться паяльная кислота или дополнительный набор специальных флюсов. С помощью паяльника и припоя можно соединять не только медные провода и латунные детали, но даже нержавеющую сталь. Однако лучше сначала освоить самые элементарные операции по пайке медных проводов и соединений с латунными деталями электроприборов. Для таких работ, помимо паяльника, вам понадобятся обычный оловянный припой и канифоль.
Для удобства можно подготовить негорючую подставку для паяльника, так как размещать нагретый электроприбор на столе или верстаке не очень удобно и создает опасность возгорания. Кроме того, убедитесь, что кабель и розетка расположены таким образом, чтобы случайно не зацепить кабель рукой или одеждой.
Профессионалы знают, что Не существует универсального паяльника, подходящего для любого применения – Пайка тонких проводов, пайка схем или печатных плат, пайка массивных деталей – используются разные паяльники по мощности и диаметру наконечника.
Хорошо, если прибор оснащен термостатом, позволяющим заранее установить температуру нагрева.
Более дешевые версии электрических паяльников не имеют такой возможности, кроме того, отдельные модели могут значительно отличаться по мощности.
Если у вас нет опыта работы с паяльником, вам будет достаточно инструмента средней мощности (до 40 Вт). Этот инструмент можно использовать для пайки проводов и соединения проводов с клеммами. Однако пайка толстых металлических деталей будет более сложной, поскольку металл будет дольше нагреваться, а это чревато образованием оксидного слоя, о котором говорилось ранее.
Канифоль можно найти на рынке в различных формах. Особых преимуществ ни у одной из форм канифоли нет, но твердую канифоль легче хранить.
Техника пайки
Простейшая техника пайки для начинающих состоит из нескольких этапов, которые выполняются один за другим.
- Подготовка паяльника.
- Подготовка поверхности для пайки.
- Пайка.
Первым шагом является подготовка паяльника к работе. Удобно расположите инструмент на подставке, затем подключите его к электросети, убедившись, что провод расположен правильно. Далее очистите жало паяльника, так как просто нагреть его обычно недостаточно, иначе припой не прилипнет к нему и пайка будет невозможна.
Удаление заусенцев производится мелким напильником или напильником, а в некоторых случаях наждачной бумагой. По окончании удаления заусенцев жало следует протереть грубой тканью.
Для удаления заусенцев можно использовать поверхность сосновой доски или стержня для перемещения наконечника паяльника. Это позволит удалить остатки углерода и оксида и покрыть наконечник тонким слоем смолы.

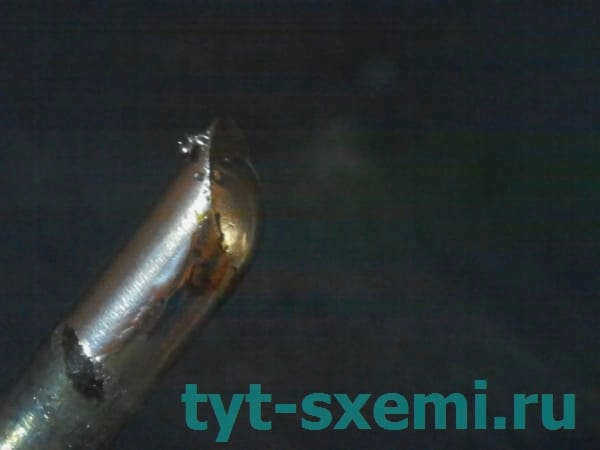

После удаления загрязнений и оксидного слоя наконечник паяльника необходимо лудить, чтобы предотвратить образование нового оксидного слоя. Для этого необходимо использовать канифоль, а затем припой.
Паяльник с канифолью легко припаивается должным образом путем погружения нагретого и очищенного наконечника паяльника в канифоль. Канифоль расплавится при контакте с нагретой медью, и наконечник будет покрыт тонким слоем канифоли. Во время этого процесса (если паяльник достаточно горячий) канифоль будет активно испаряться, наполняя воздух запахом гари. Пары нельзя вдыхать, поэтому помещение, где происходит пайка, должно хорошо проветриваться.
Для работы уже можно использовать наконечник паяльника, покрытый канифолью. Если на спаиваемых поверхностях есть припой, этого также достаточно. Каплю припоя следует расплавить и приложить к поврежденной детали. Иногда этого достаточно для восстановления соединения.
Как подготовиться к работе?
Перед началом пайки и лужения следует обратить внимание на несколько предварительных моментов. При первом включении паяльника он неизбежно задымится – и это вполне нормально. Когда дым прекратится, отключите паяльник и заточите жало, когда оно остынет. Для работы с массивными конструкциями жало следует расплющить способом, напоминающим отвертку, или создать плоскую поверхность на одном крае.
Для небольших манипуляций край заготовки затачивают таким образом, чтобы он напоминал маленькую пирамидку. Это обеспечит лучший контроль над нагревом. Чуть менее острый конус позволит работать с проводниками среднего размера. Если паяльник не имеет защитного покрытия, его следует луженый .Это предотвратит коррозию и быстрый износ. Другие советы по подготовке к пайке:
- Удалите изоляцию с проводников;
- Удалите краску и лак (при необходимости используйте кислоты или флюс);
- Обеспечьте хороший контакт между соединяемыми деталями;
- Практикуйтесь в определении степени нагрева обрабатываемого участка.
Как правильно паять?
Чтобы паять металлы, будьте осторожны с оборудованием, которое вы используете. Олово, проволоку и небольшие крепежные детали можно соединить даже с помощью прибора мощностью 60 Вт. Более крупные детали можно соединять с помощью устройства мощностью 100 Вт. Еще более мощные и сложные аппараты Паяльные станции подходят только для настоящих профессионалов. Многое можно сделать в домашних условиях с помощью простого бытового паяльника. Место, где будет располагаться шов, необходимо тщательно очистить – для этого неоценимую помощь окажет шлифовальная машинка.
Обрабатываемую область следует дополнительно обезжирить. Нанесите паяльную кислоту как можно более равномерно. Если припой ложится на жало неравномерно, лудите его более тщательно. Приложите жало к нужному месту и удерживайте его там достаточно долго, чтобы достичь нужной температуры. Чем толще изделие и чем ниже его теплопроводность, тем дольше придется ждать – это фундаментальная основа технологии пайки, основанная на законах физики.
Тонкие детали спаивают, перемещая паяльник достаточно медленно, чтобы все шло гладко. Двигайте губку до тех пор, пока припой не будет полностью распределен. Не наносите слишком много припоя – это не улучшит качество работы и приведет лишь к налипанию припоя. Медные трубы обычно паяют с помощью Для пайки медных труб обычно используется газовая горелка и твердый припой. Избегайте очень быстрого охлаждения металла, что может привести к образованию трещин в шве.
Если припой плохо прилипает, значит, поверхность плохо подготовлена. В этом случае проще прекратить работу и сделать ее заново. Можно также паять сталь – с этой задачей справится как паяльник, так и газовая горелка.. Для обработки низколегированного металла используются тугоплавких припойных сплавов. Конструкционные стали, содержащие значительное количество хрома, паять сложнее – потребуется химически активный кислотный флюс. Химически активный кислотный флюс.
